翻译：蔡国瑞
原文
下图是由TDA2030+BS908+BD907制作的40瓦的HIFI音频放大器。功率晶体管可以选用TIP41，TIP42 、2SC1061，2SA761、BD908，BD907、BD911，BD912、TIP31，TIP32等。
电路安装简单，没有特别的设置，需要的元件也很少。
需要一个18V-35V/1.5A的简单电源供电。如果需要一个立体声的，则需要制作同样一个功放板。

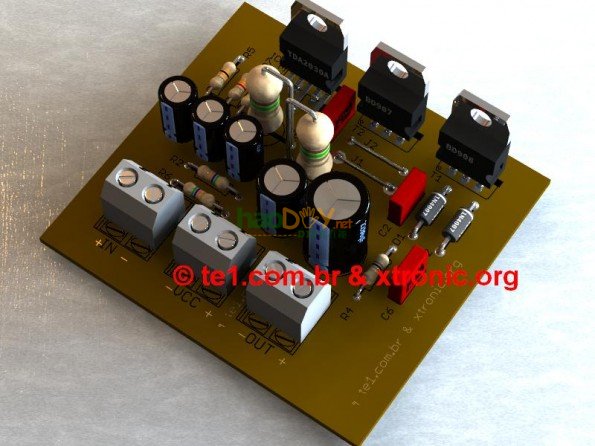

实物图

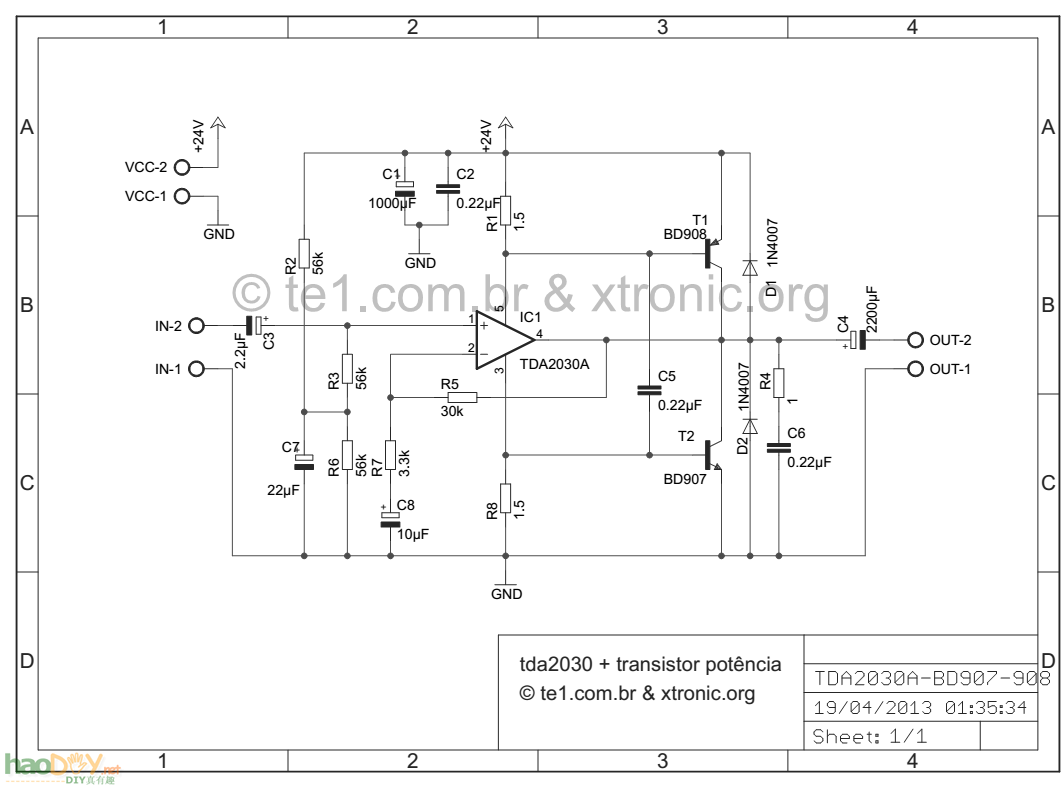

TDA2030+BS908/BD907 音频放大器电路原理图

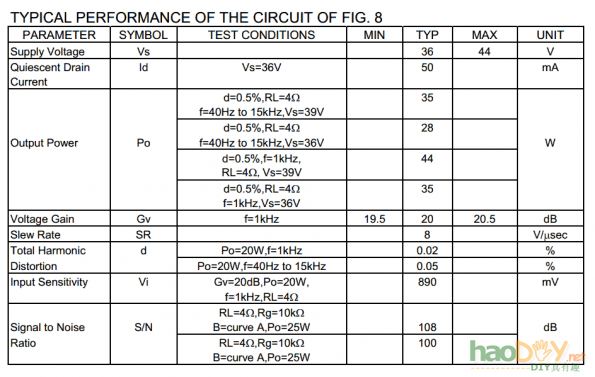

功放的参数

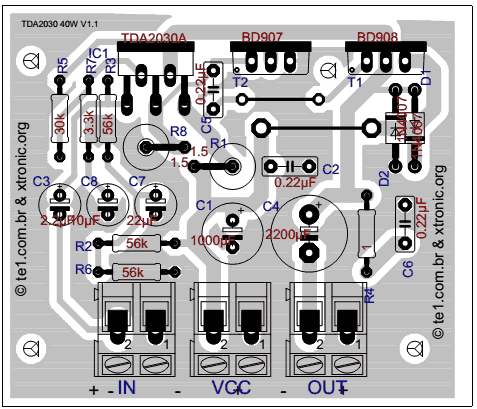

TDA2030+BS908/BD907 音频放大器元件布局图
丝印图
PCB图
TDA2030+BS908/BD907音频放大器的元件清单。
|
元件 |
型号 |
|
电阻器 1/4 W* 5% |
|
R1* R8* |
1.5 = 2 W电阻 |
|
R2, R3, R6 |
56k =绿，蓝，橙，金 |
|
R4 |
1 = 棕，黑，金，金 |
|
R5 |
30k = 橙，黑，橙，金 |
|
R7 |
3.3k =橙，橙，红，金 |
|
电容器 |
|
C1 |
1000µF/50V =电解电容 |
|
C2, C5, C6 |
0.22µF = 聚酯电容器 |
|
C3 |
2.2µF/50V = 电解电容 |
|
C4 |
2200µF/50V = 电解电容 |
|
C7 |
22µF/50V = 电解电容 |
|
C8 |
10µF/50V = 电解电容 |
|
晶体管 |
|
D1, D2 |
1N4007 或者同参数二极管 |
|
IC1 |
TDA2030A – 音频放大器集成电路 |
|
T1 |
BD908 或者同参数 文章有说明 |
|
T2 |
BD907 或者同参数 文章有说明 |
|
端口 |
|
IN |
音频输入端子 |
|
OUT |
音频输出端子 |
|
VCC |
电源端子 |
|
其他 |
|
电源IC/晶体管散热片，印刷电路板，音箱50瓦4/8欧姆 |
