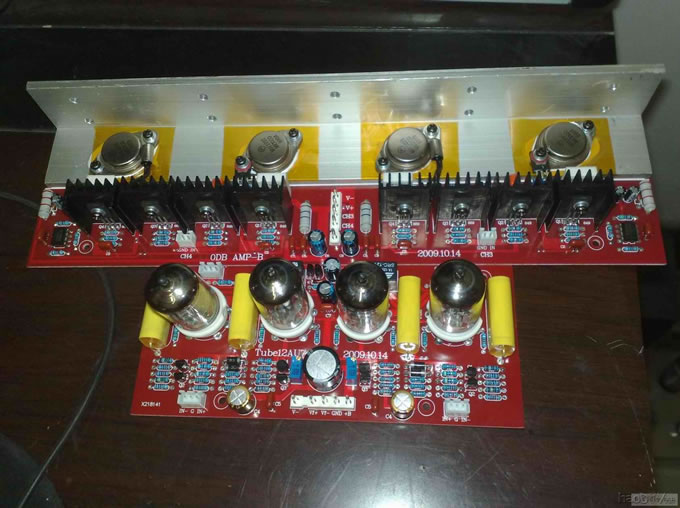

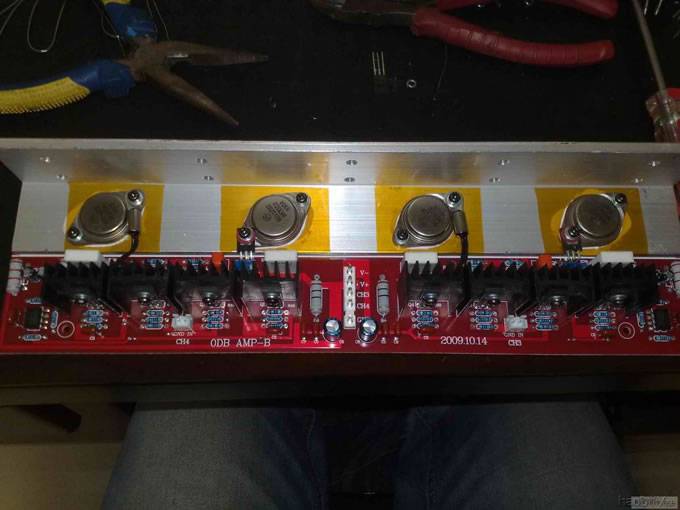

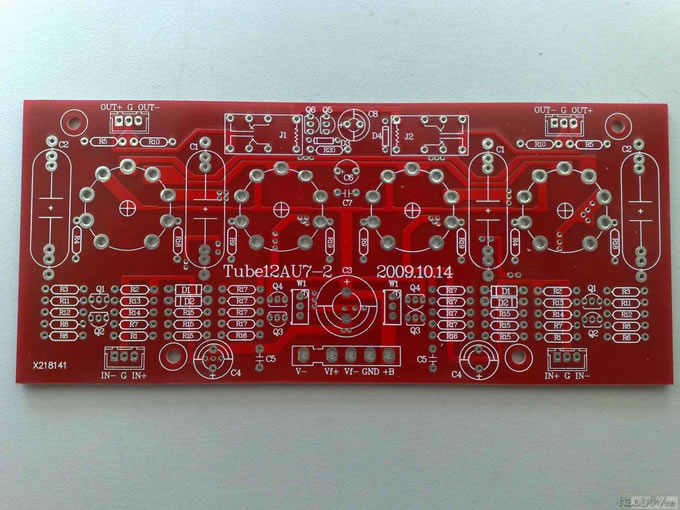

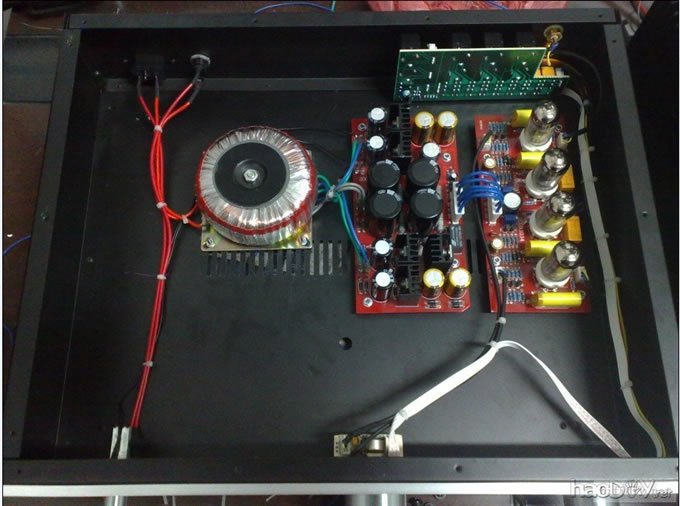

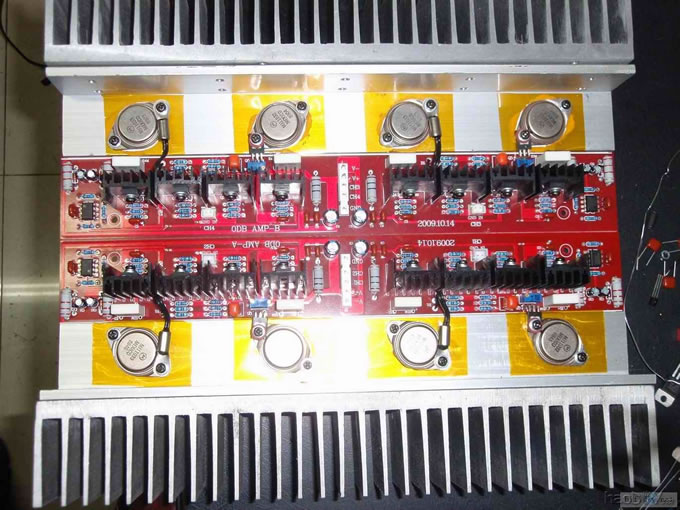

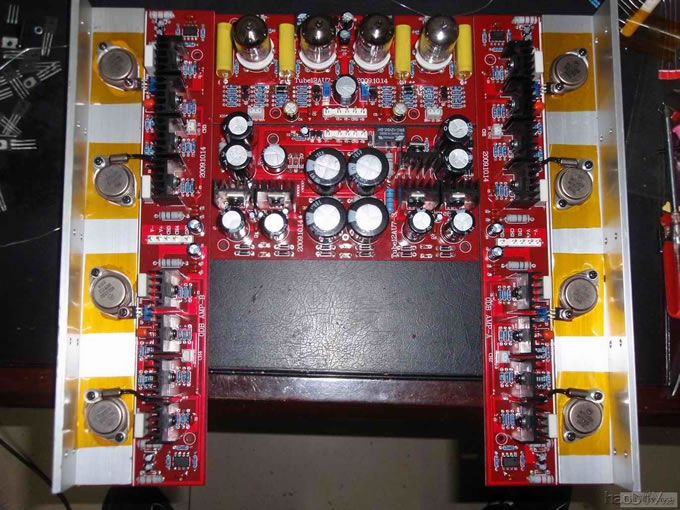

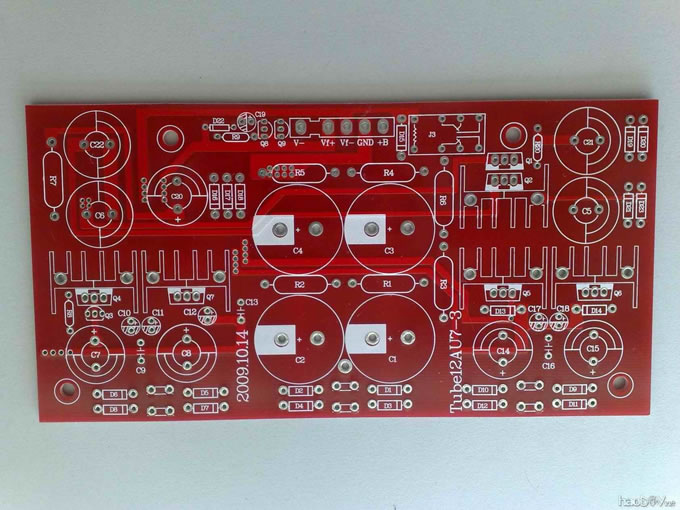

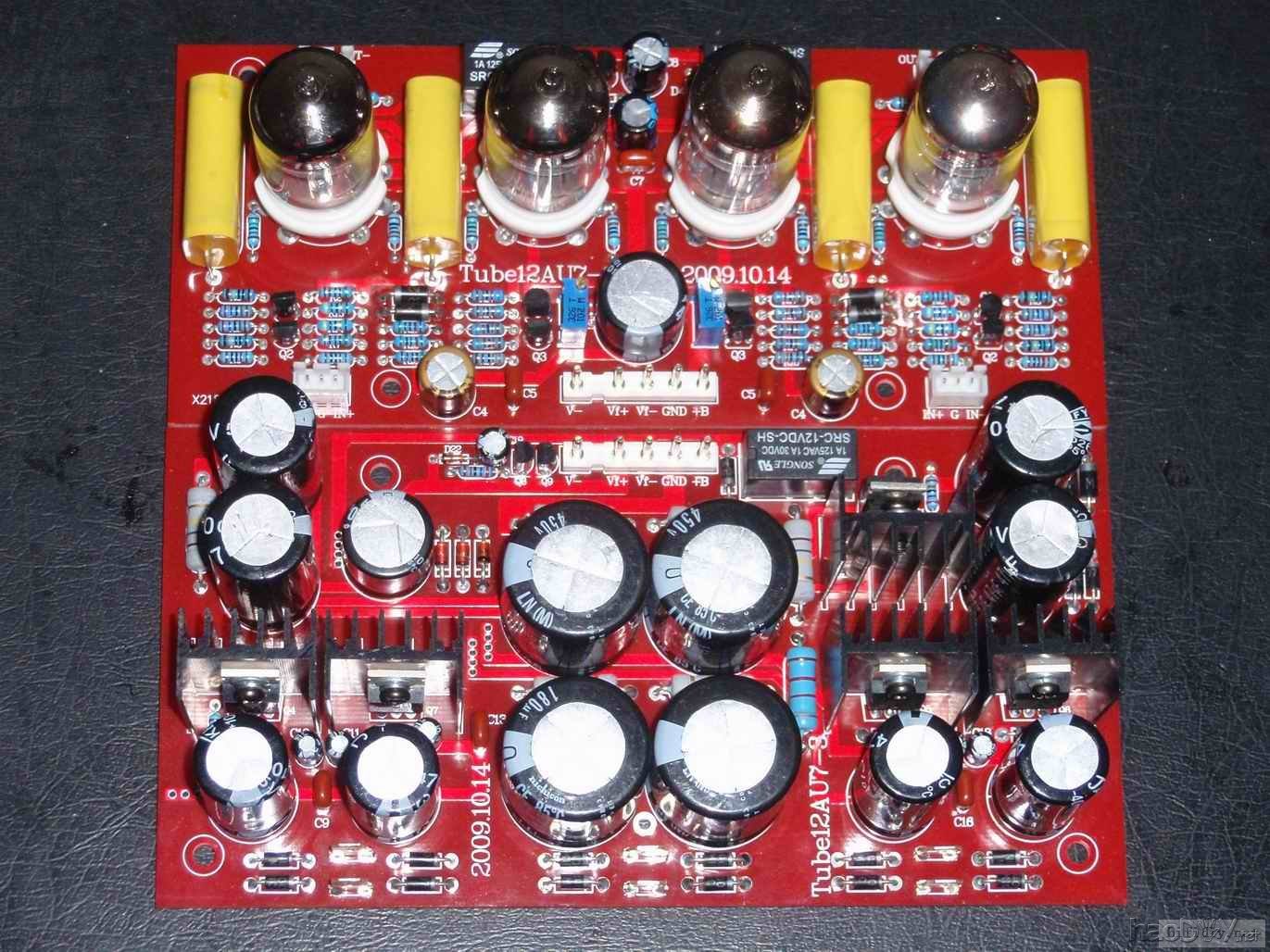

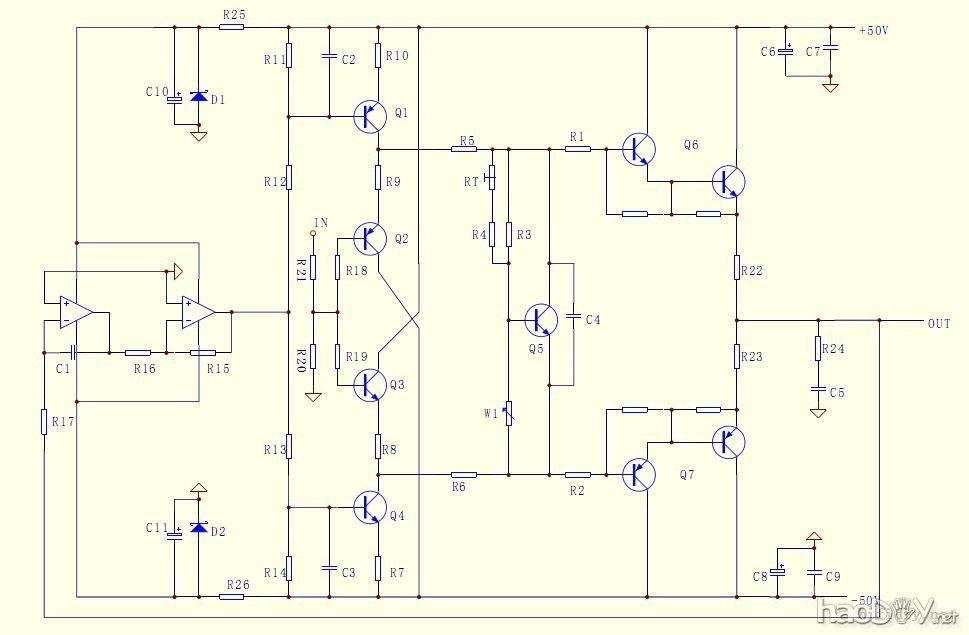

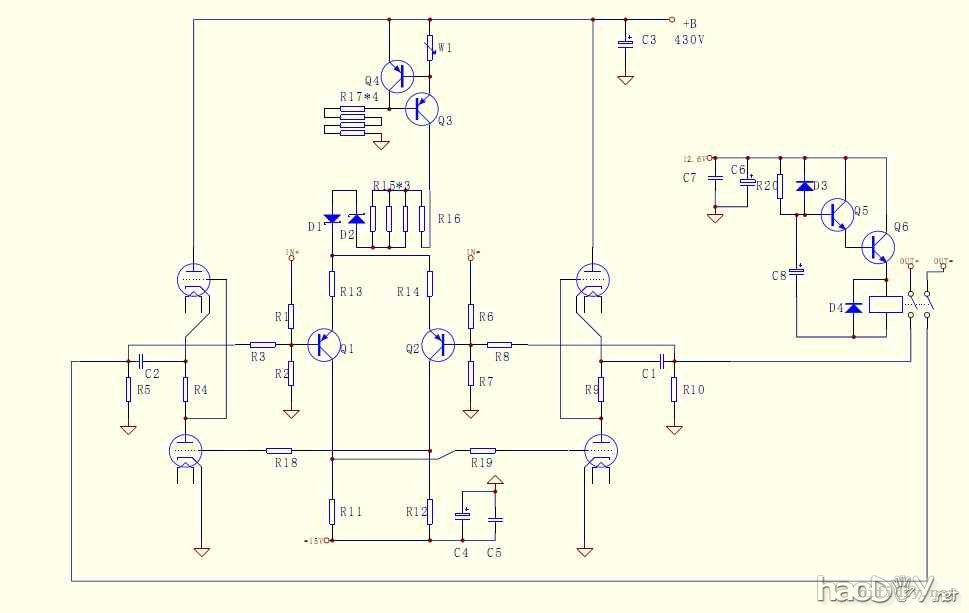

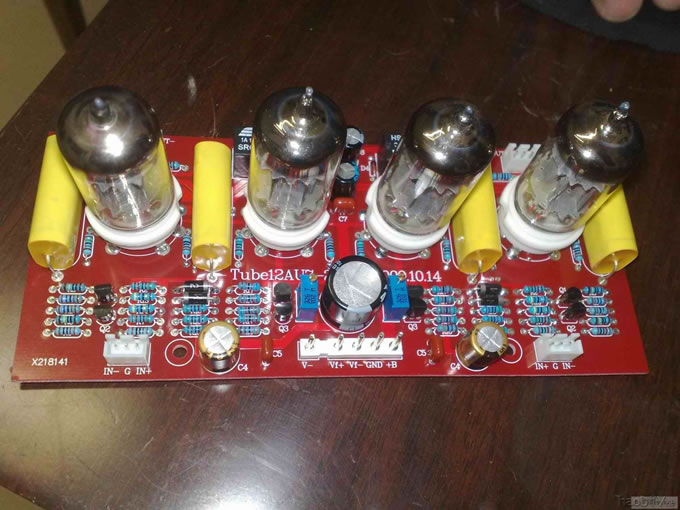

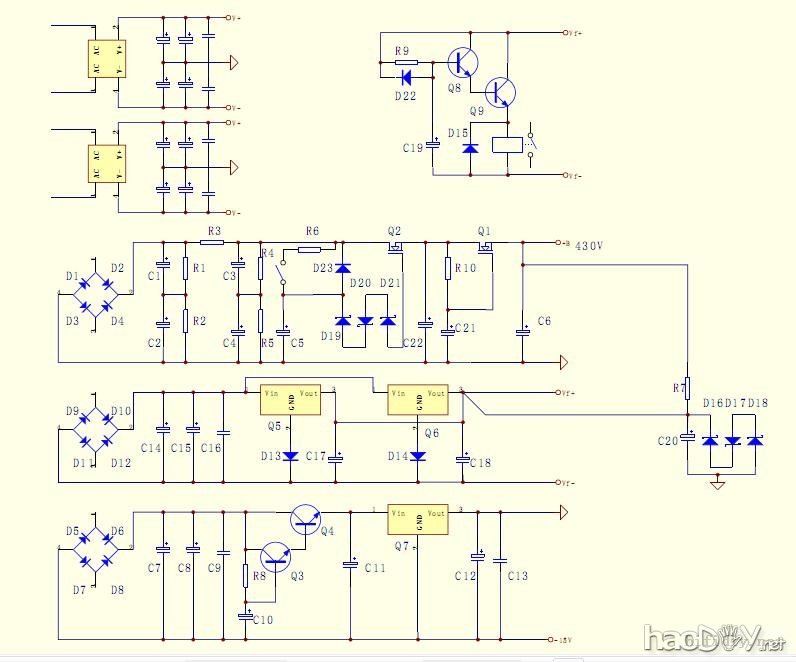

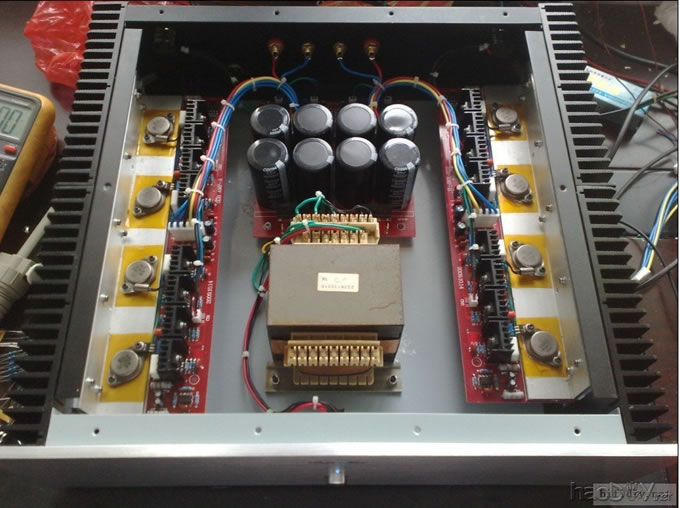

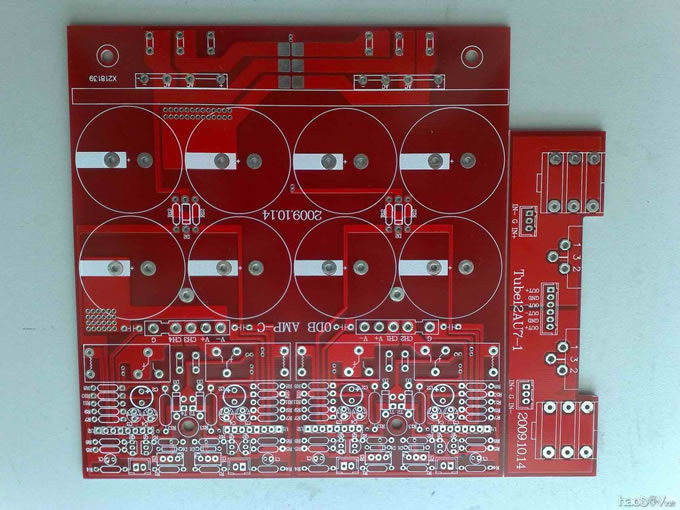

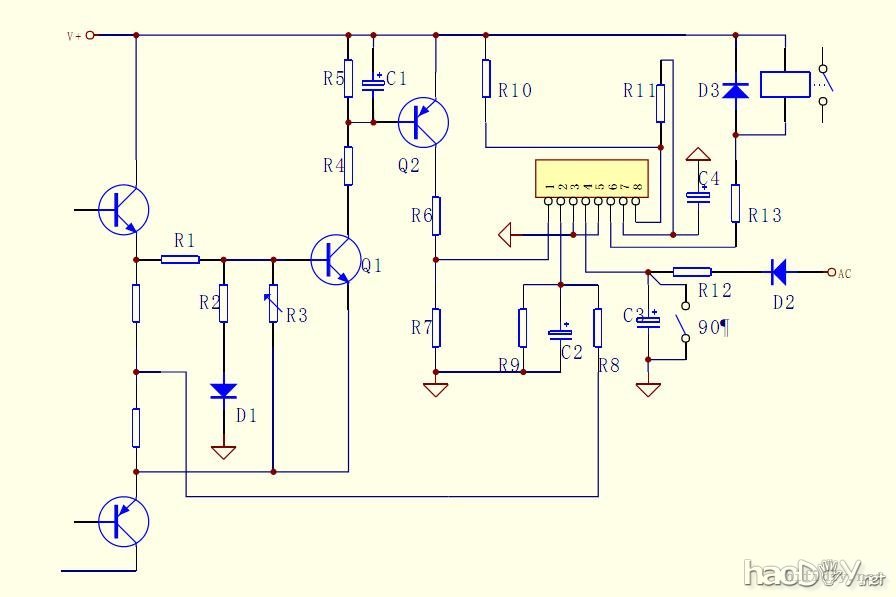

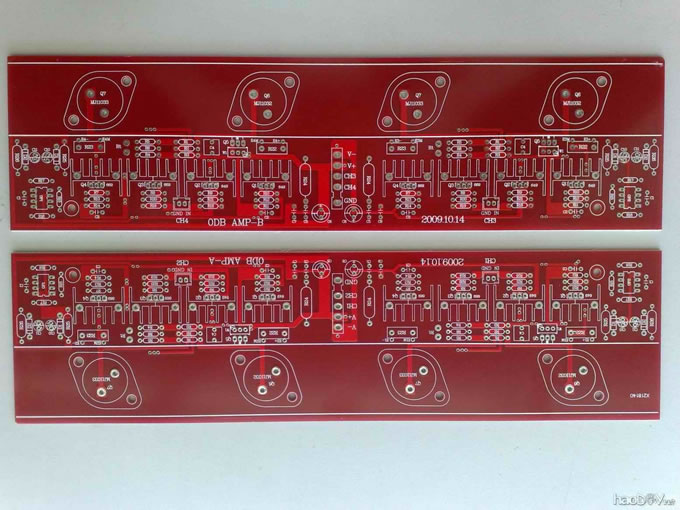

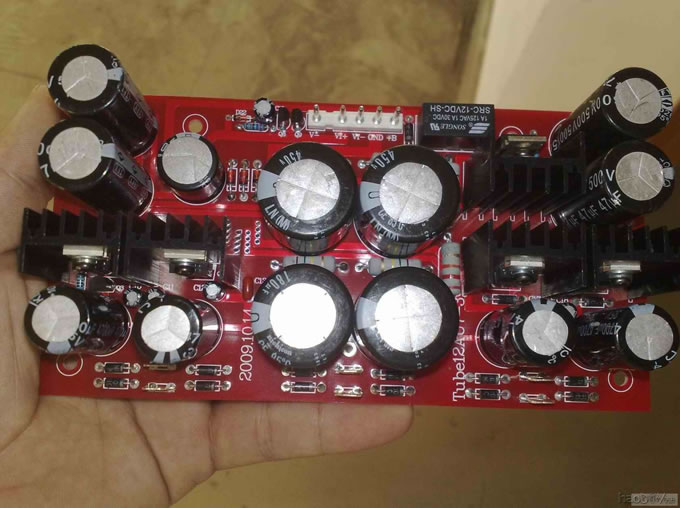

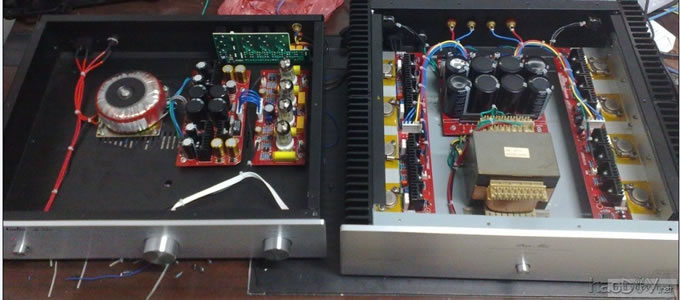

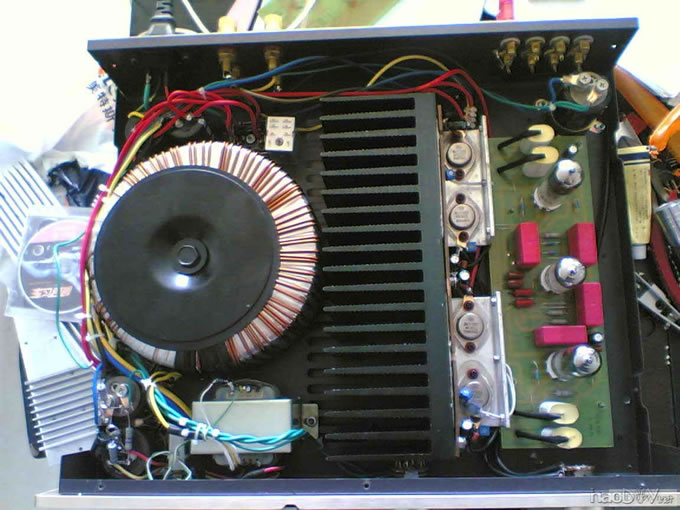

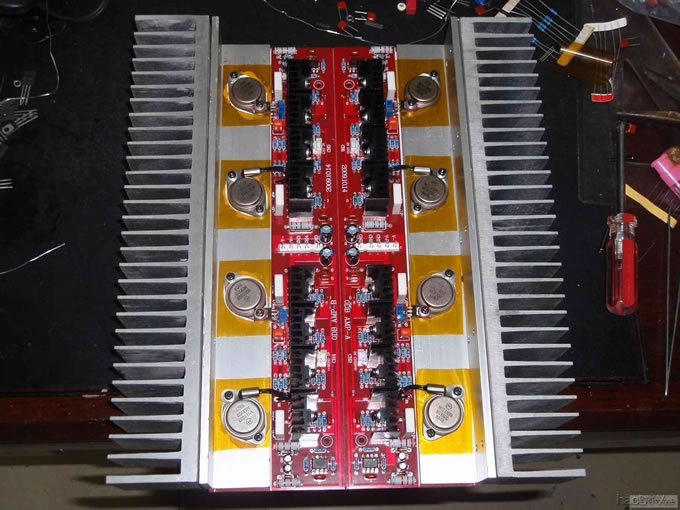

先来一张2年前手工搭棚的机机 对称的4声道0DB跟随器，作为桥接输出用的  这是胆电压放大级PCB，其实这里已经是胆石混合级了，输入差分加一级胆放大。输入可以为单端信号也可以是平衡信号，输出则为放大了低阻抗的平衡信号  这是功率级和前级电源，还有4路保护电路，小的那块是前级的输入输出平衡式插口   来几张插好的         这次做的金封管为M记的铜封11032，11033四对，每声道为2对进行桥接，在变压器充足的情况下出300W/8欧姆。玩过这对管子的人都知道这对管子非常的难伺候，静态电流飙升非常厉害，记得我以前我做的静态调500MA的，没过多久直飙1A，很容易因静态失控而热击穿。为了解决这个静态问题绞尽脑汁总算给解决了，切非常的稳定。这次的制作的PCB板正是解决静态问题的一套板子，在温补上除了使用传统的用D669补偿外，另外加了一只至关重要的热敏电阻，这只热敏电阻其实是一个配角，它是配合D669使用的，但没这只热敏电阻却是万万不行的。 本人在做板之前做了个温补的实验，在室温下将电流调到500MA,工作电压双50V，没一会散热器温度就达90°以上（以胜利890C测得），此时实测静态电流在480MA，说明温补工作的很好。 板子上的8只管子均为二手拆机管，看到网上很多朋友讨论说此管耐压只有120V，所以工作电压在双45V以下较为安全，其实是言之有理的，本人之所以敢上双50V是因为我对这8只管子都进行了耐压测试，发现Vceo均在180V左右，所以说上双50V绝无问题 图上直接固定在管子上的两个东东就是D669和10K的负温热敏电阻 0DB.jpg (65.79 KB)
|
