自制TDA2009高品质音响（原创 )

时间:2012-09-02 17:12来源:未知 作者:admin 点击: 次
整机图片： 音频指示： 音频指示用TA7666P做成单十路级联实现，效果很不错，具体电路原理如下： 音频指示部分实物 图一 图二 图三 内部功放电路原理： 我用的是废弃的塑料酒盒做的外壳，用了两个四寸的全频扬声器，最终的效果还是很不错的！为了听音乐方便我

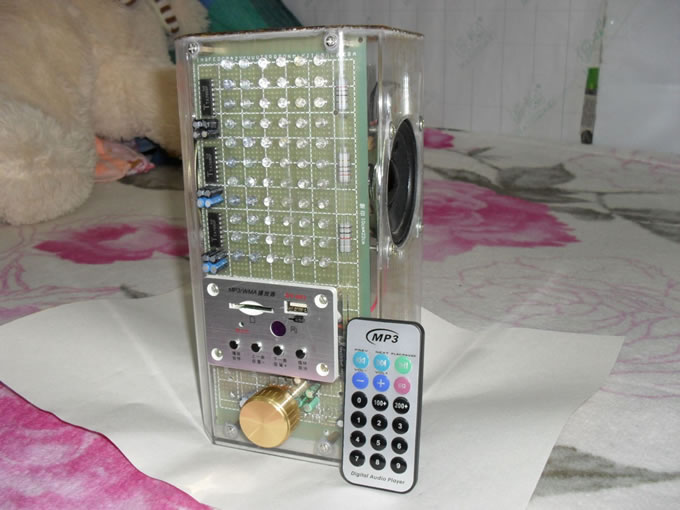

整机图片：

自制TDA2009高品质音响（原创 )


音频指示：

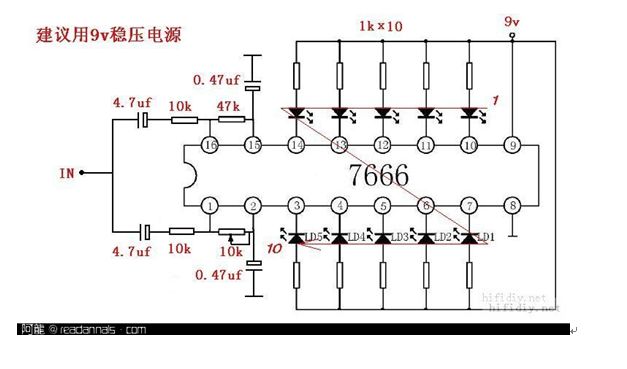

音频指示用TA7666P做成单十路级联实现，效果很不错，具体电路原理如下：

自制TDA2009高品质音响（原创 )

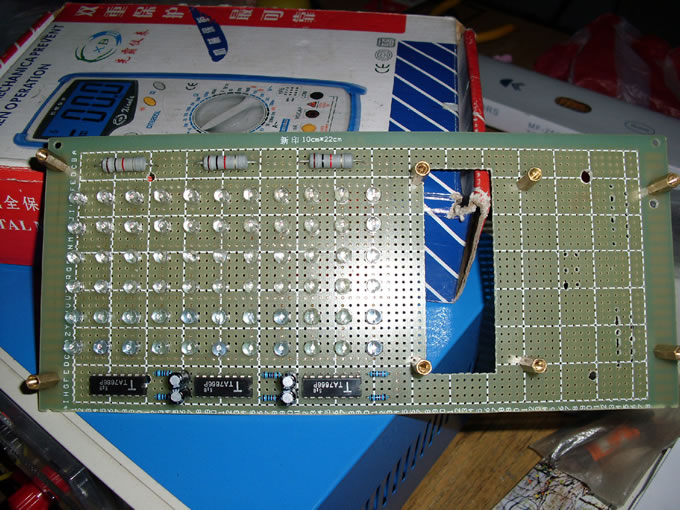

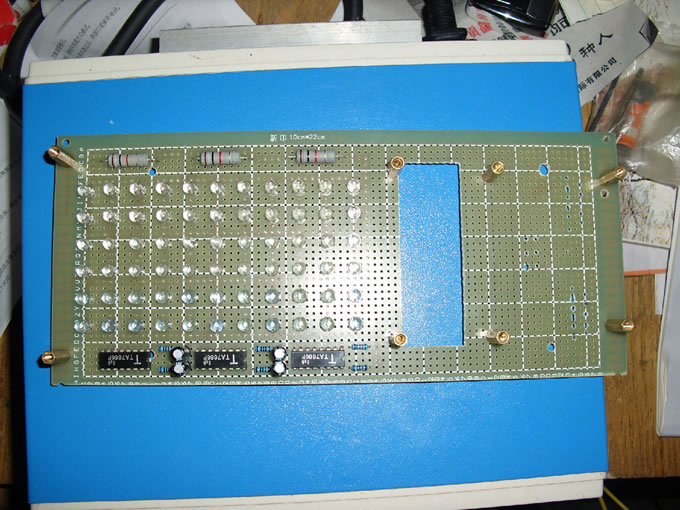

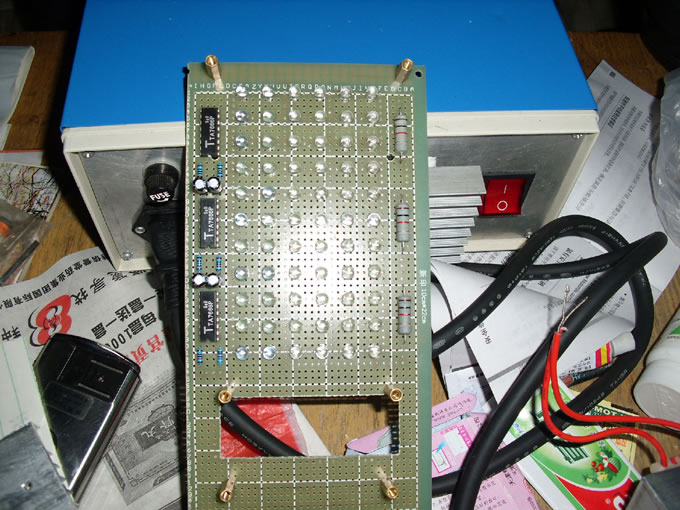

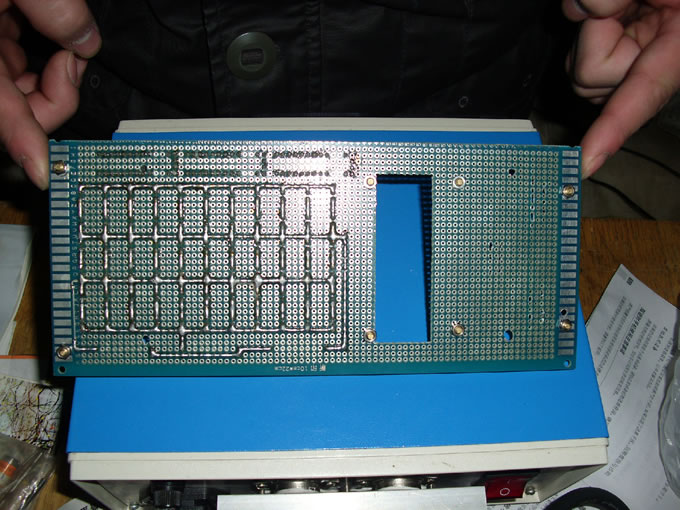

音频指示部分实物





自制TDA2009高品质音响（原创 )



图一

自制TDA2009高品质音响（原创 )



图二

自制TDA2009高品质音响（原创 )



图三



自制TDA2009高品质音响（原创 )

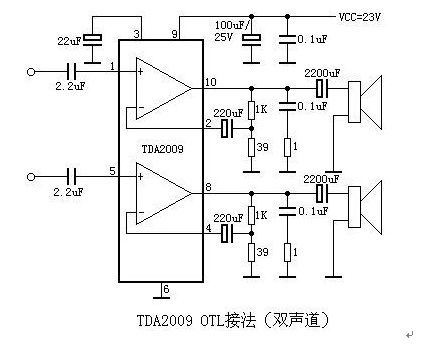

内部功放电路原理：

自制TDA2009高品质音响（原创 )
我用的是废弃的塑料酒盒做的外壳，用了两个四寸的全频扬声器，最终的效果还是很不错的！为了听音乐方便我加了一个解码器，有兴趣的朋友可以试一试
