下一步生产和本作品配套的下水道桌面小全频音箱

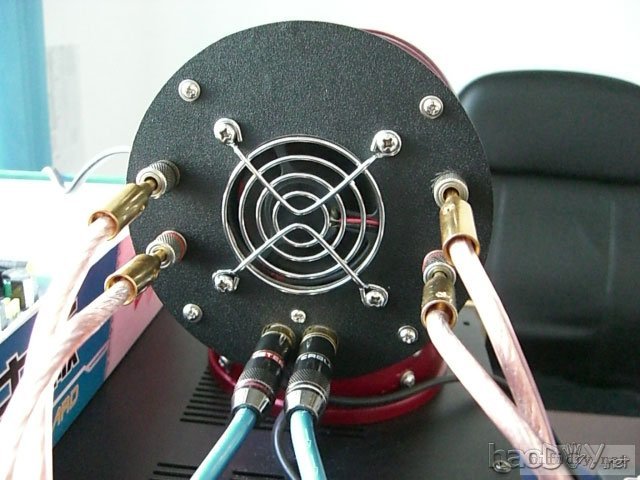

好不容易安进去的，还是别脱了，里面是个1875的BTL，散热片上装了个12v的直流风扇，风扇的供电电压降到了8v要不风噪太大，底座部分正好装个小牛



意  淫？呵呵~
看看俺的骗MM专用宿舍

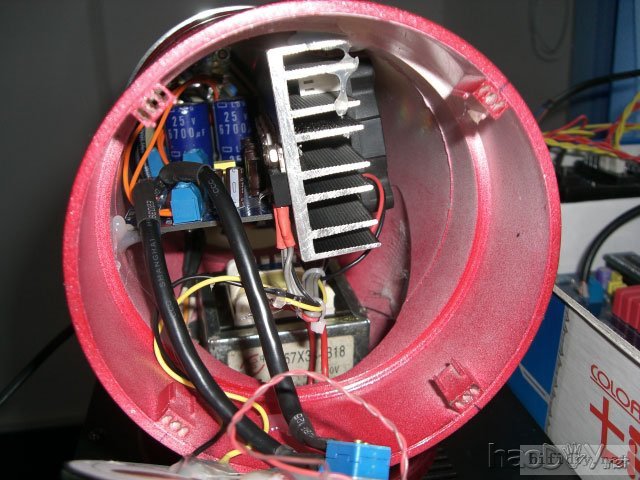

碟片面板和管道的连接方式，取第二张图中塑料连接插头，用502或树脂，哥俩好之类的胶粘在图一所示的位置，4个固定点位置要正角度要均匀，可以把管子扣在纸上画个圆，然后再将园对折两次，再把管子扣回把那四个点画在管子上就行，没必要用圆规量角器之类的。然后通过自攻螺钉固定。功放板和散热片用热熔胶固定的，当然也可以有更专业点的固定方式，经过测试散热片的温度不会使热熔胶融化的。

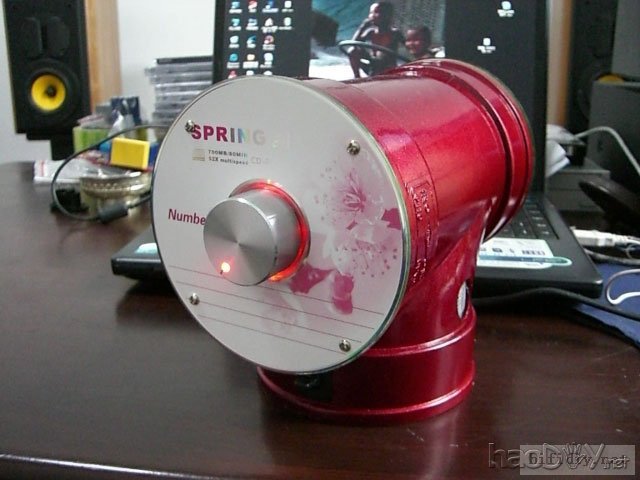

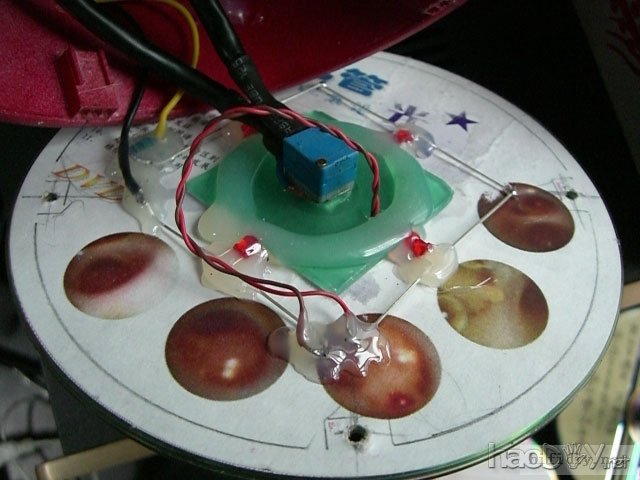

发光二极管是5个串接的，其中有一个从小孔穿出安在了音量旋钮上，注意线要软要细要留住余量，因为旋钮是要转动的，在led和碟片中央透明部分打些热熔胶，这样会有泛光效果会好些。

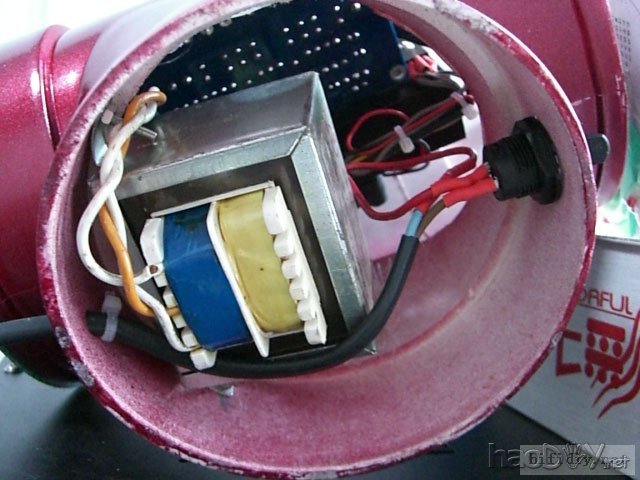

变压器的固定

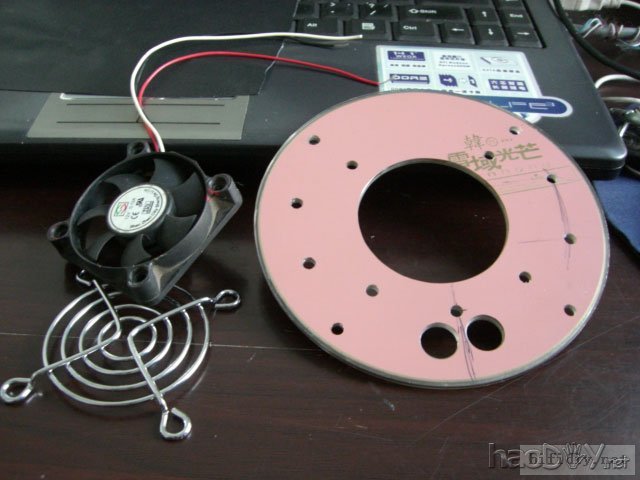

打好孔的cd双层碟片

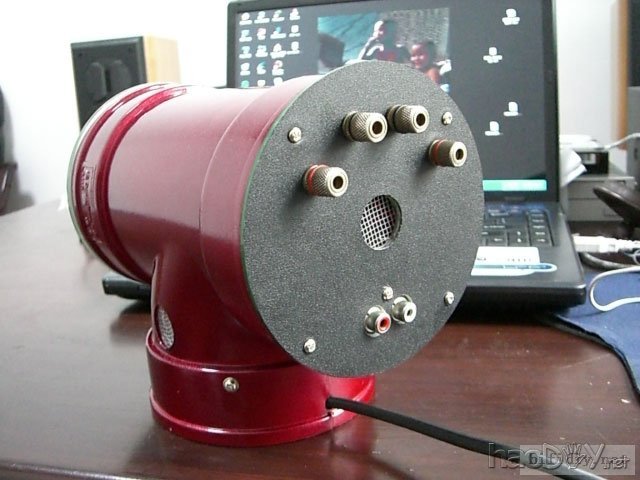

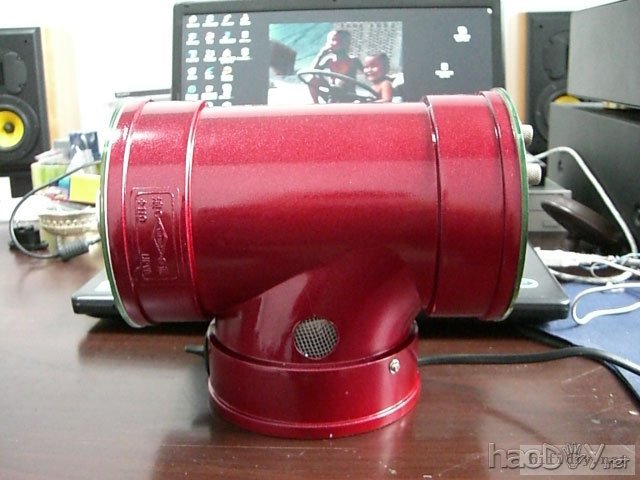

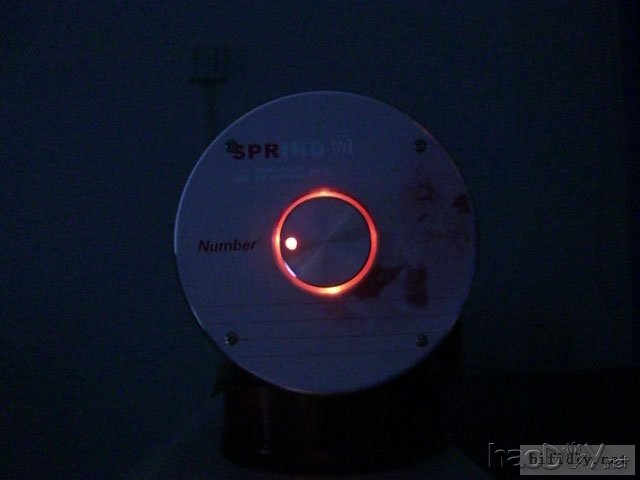

弄好的样子

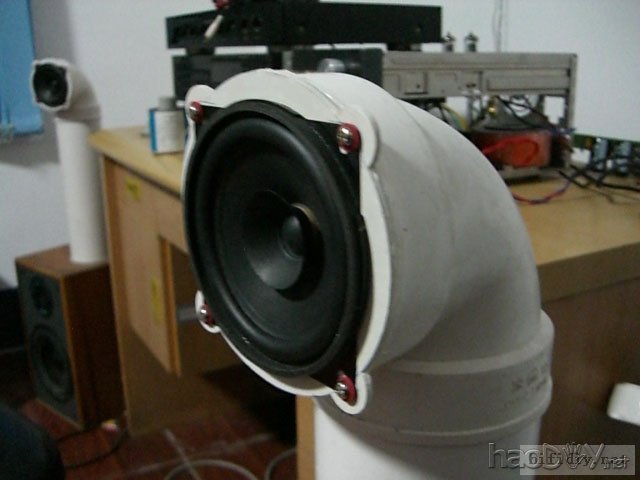

单位一位打工的小孩做的音箱在宿舍里听，还没有美化，落地式，用沙子配重和调节容积
