最近淘了几片拆机TDA1521，回味一下飞机经典HIFI功放块，由于该功放块外围电路很简单，所以采用直接采用洞洞搭制，PDF上标准电路。

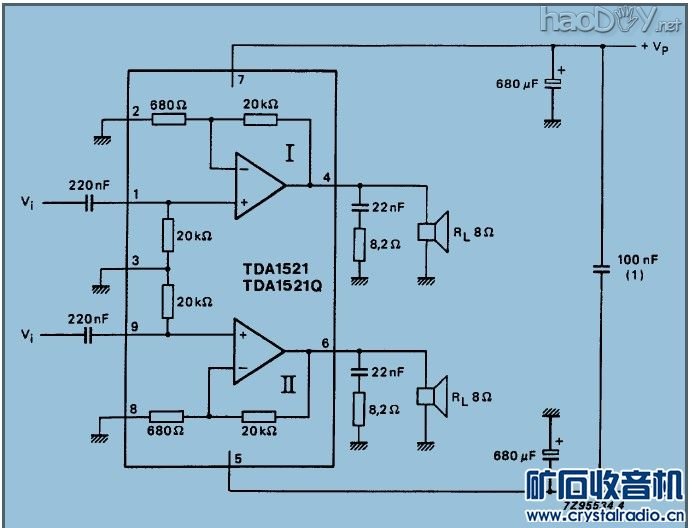

电路图
万能板制作----TDA1521功放

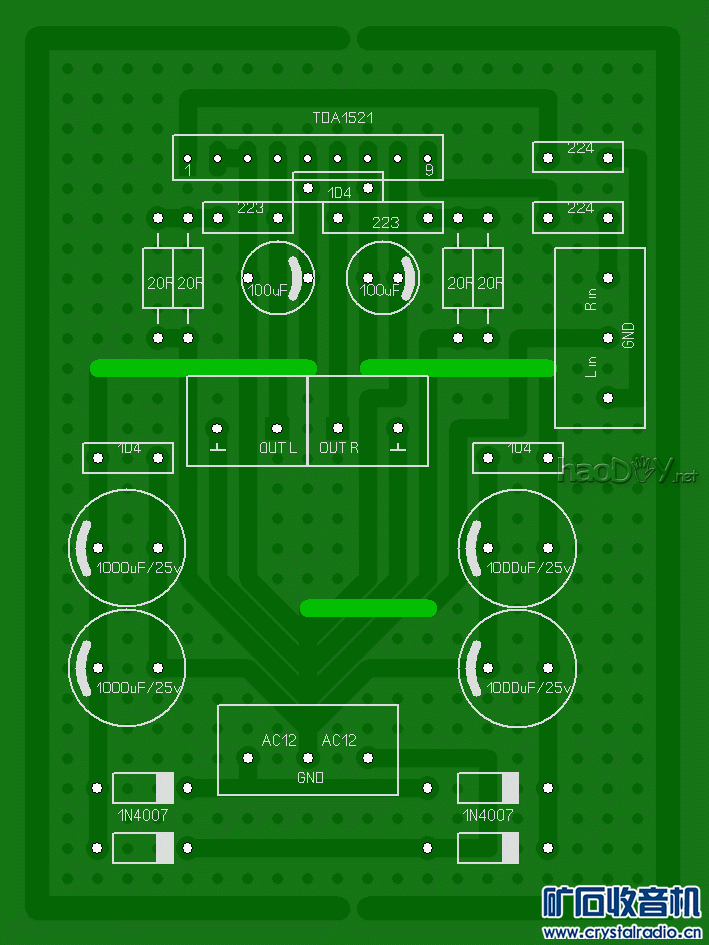

洞洞板搭焊图

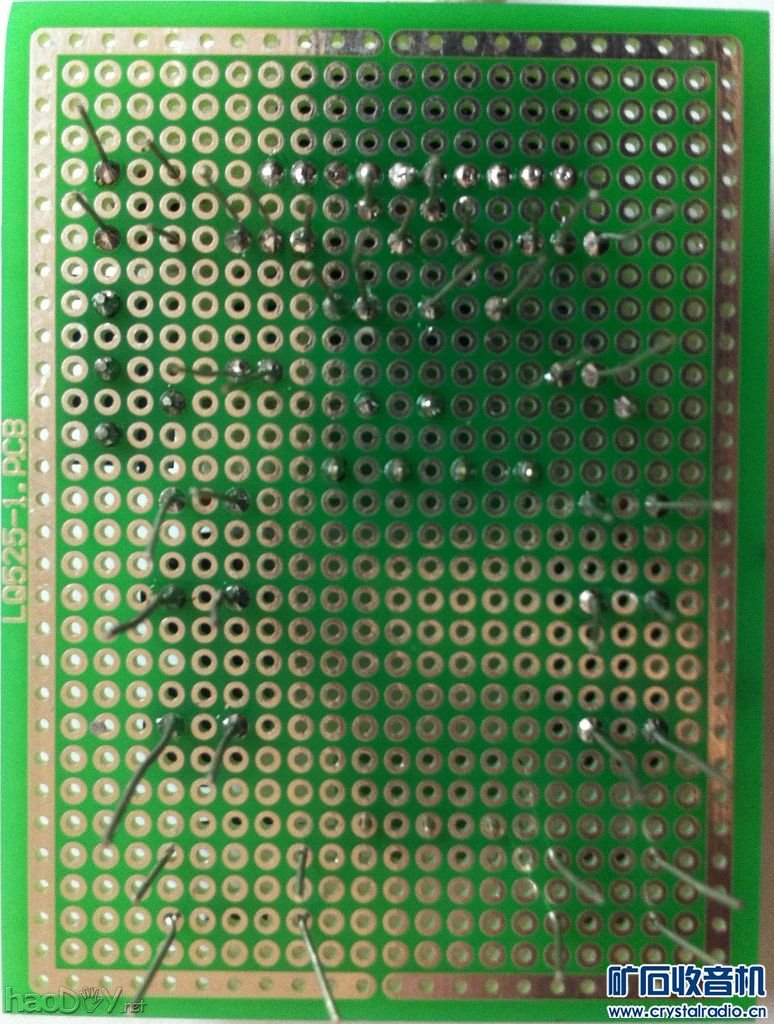

洞洞板背面

2013-1-5 20:56 上传

下载附件 (179.69 KB)

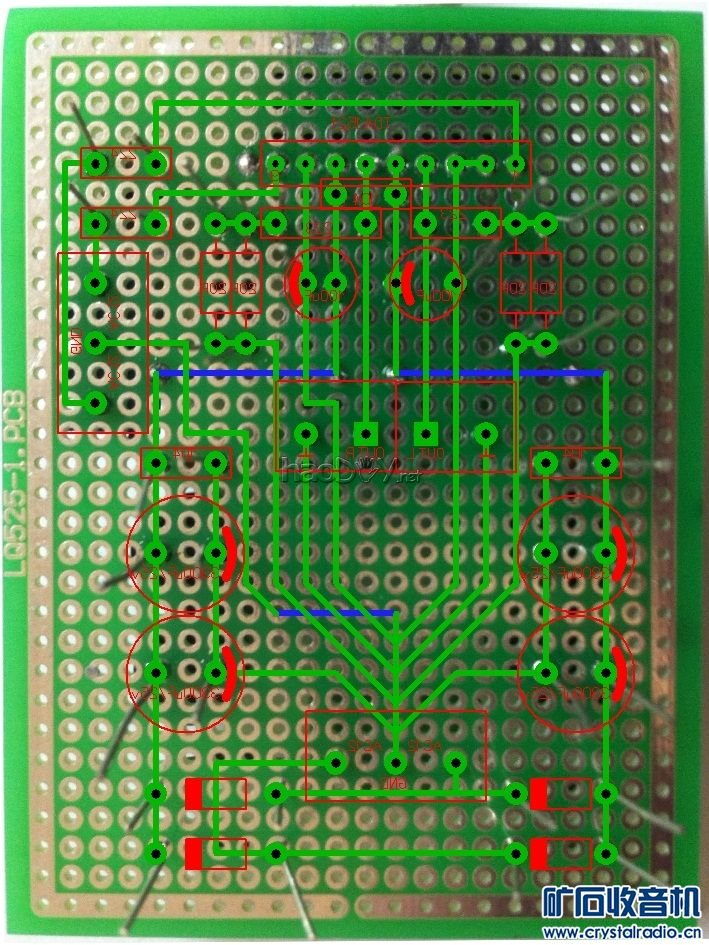

为了方便搭焊，与洞洞板布线图叠加
万能板制作----TDA1521功放

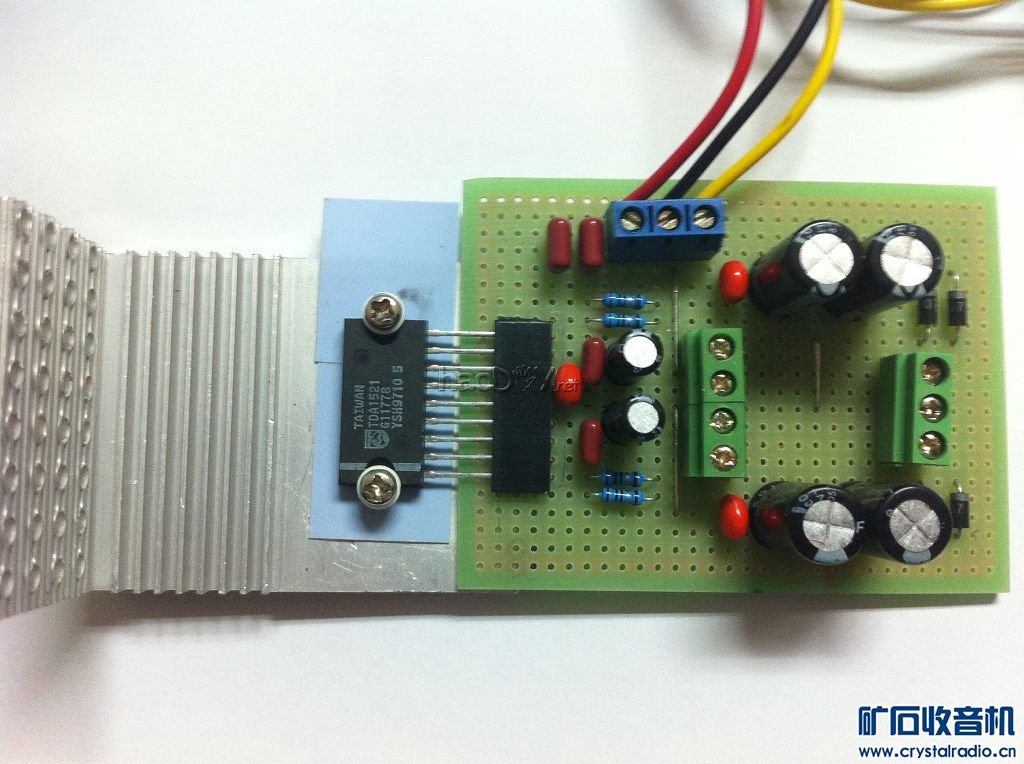

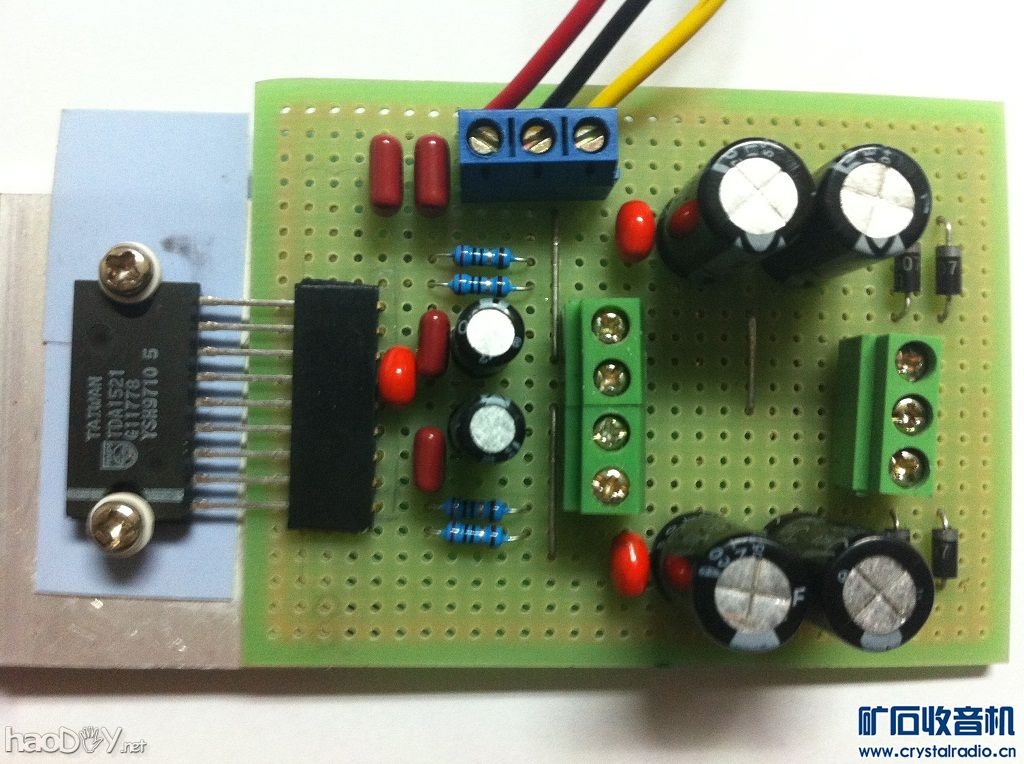

焊好后的元件面，元件没用什么发烧的，都是一些普通的。
万能板制作----TDA1521功放

2013-1-5 21:41 上传

下载附件 (122.76 KB)

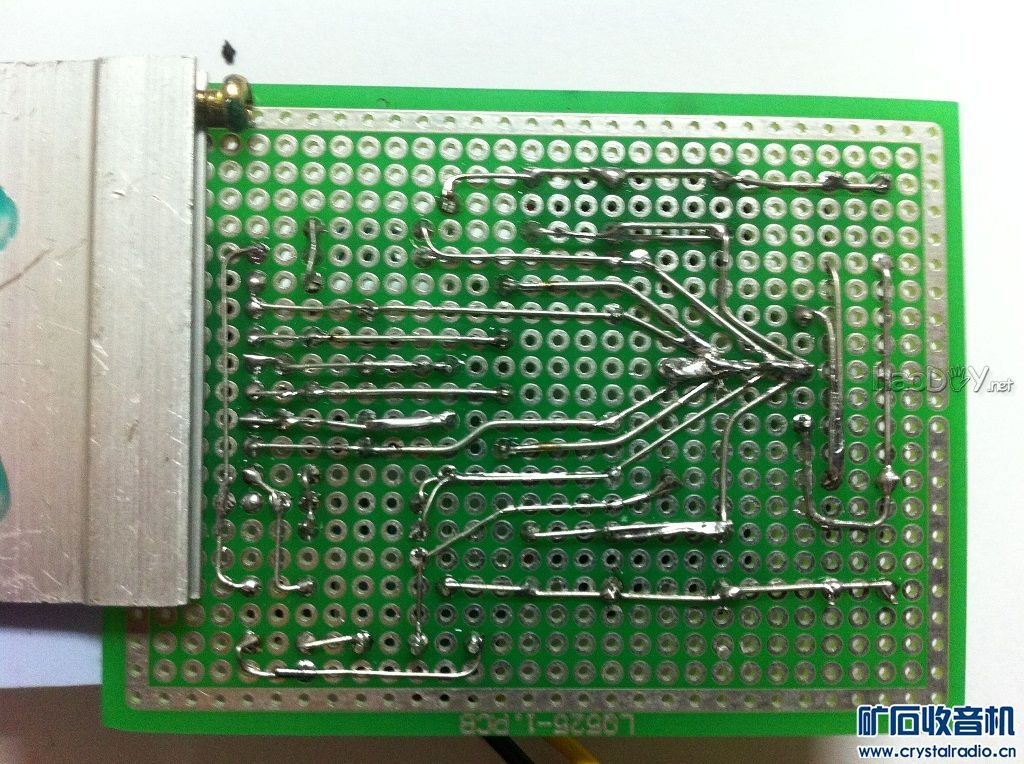

背面图

先不插集成块上电，无短路冒烟情况后，再插上集成块，这时喇叭里传来咔嚓一下万能板制作----TDA1521功放

忘了给电容放电了，心想完了万能板制作----TDA1521功放

，只有死马当活马医了，再上电试，喇叭里一点声音都没有万能板制作----TDA1521功放

，马上用万用表测量，电压正常，左右输出端中点电压0.7mv，难道噪声控制的好，再输入音源喇叭里传出了该用的声音万能板制作----TDA1521功放

。看来这功放块还是较耐玩的 (责任编辑：admin)
