mini hood jlh1969甲类功率放大器

时间:2013-03-28 21:00来源:www.crystalradio.cn 作者:wlldb 点击:
天冷了,终于可以上小甲来暖手了。夏天咱用意法公司的TDA7294,因为小甲实在是太烫了,(手放不住)夏天用时就怕把机箱里的交流电源线化掉,那样就太可怕了。 其实做个MINI1969小甲还是很简单的,元件也不多,咱就用洞洞板来做,又快又好用, 用普通元件做出
天冷了,终于可以上小甲来暖手了。夏天咱用意法公司的TDA7294,因为小甲实在是太烫了,(手放不住)夏天用时就怕把机箱里的交流电源线化掉,那样就太可怕了。mini hood jlh1969甲类功率放大器

其实做个MINI1969小甲还是很简单的,元件也不多,咱就用洞洞板来做,又快又好用,mini hood jlh1969甲类功率放大器 用普通元件做出来的声音也非常的棒。机箱咱用全铝的小箱子,散热就用机箱面板,所以要先设计好镙丝孔,再用电钻打洞mini hood jlh1969甲类功率放大器 。。。。。
输入电压12V~24V,(24V时很可怕,散热不到位就要烧坏三极管)功率为3W * 2本机不接音源,背景极其安静,根本没有噪声。就是把音量电位器开到最大,把耳朵帖近喇叭也就一丝淡淡的“丝丝”声。

先来张原理图
mini hood jlh1969甲类功率放大器

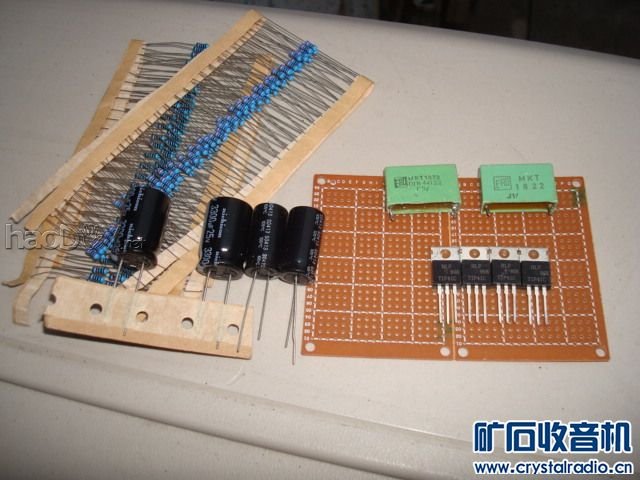

再来张元件图

mini hood jlh1969甲类功率放大器

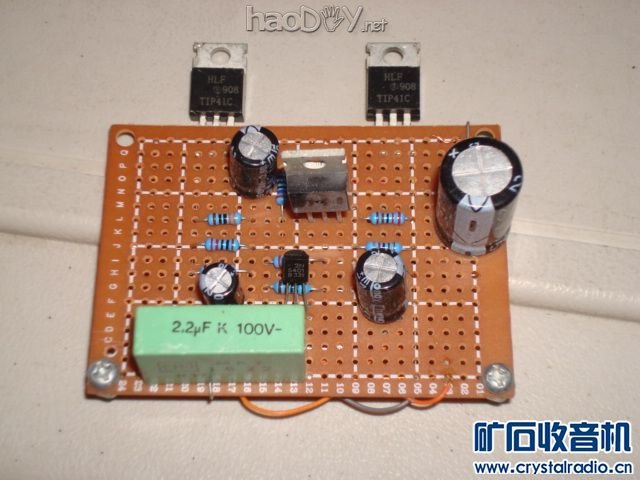

十多分钟就焊好一个声道了

mini hood jlh1969甲类功率放大器

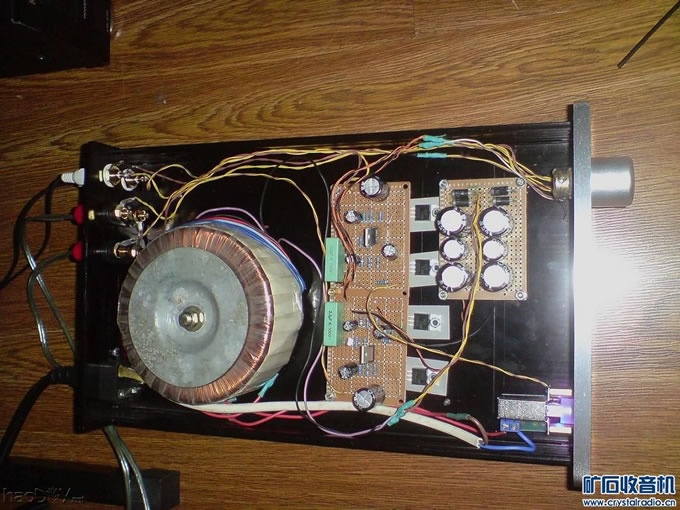

继续努力再焊一个声道和电源板后装箱
mini hood jlh1969甲类功率放大器

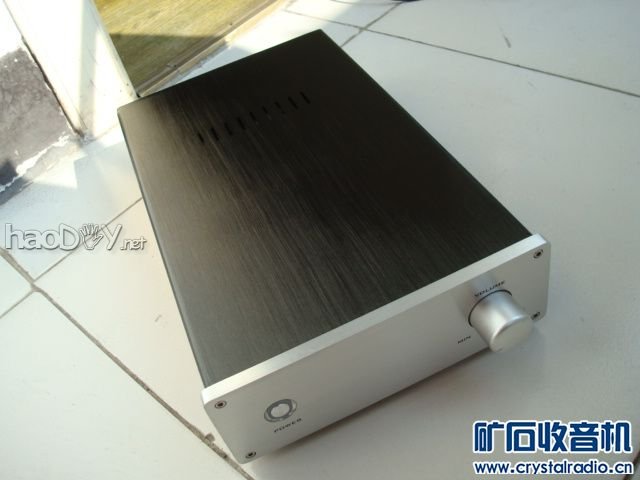

盖上机箱盖,太漂亮了。用来推小书架箱非常的好
mini hood jlh1969甲类功率放大器

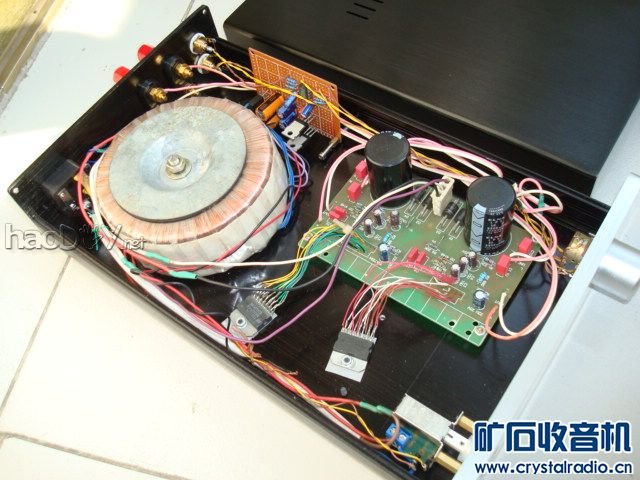

最后来一张NE5532+TDA7294的图(想听什么,往机箱里换就行了mini hood jlh1969甲类功率放大器 )
mini hood jlh1969甲类功率放大器

mini hood jlh1969甲类功率放大器
