给朋友装了一台小功放，主要用来接飞利浦的四寸小音箱，要求有10W X 2就够了，所以选择了在低电压听感较好的2030A。
外壳是在电子市场买的厂家给别人订做剩余的（不保证外观方面不侵犯别人的设计新鲜出炉的成品小功放-TDA2030A功放

，装了也不是用来买的，所以就不要追捕我了）

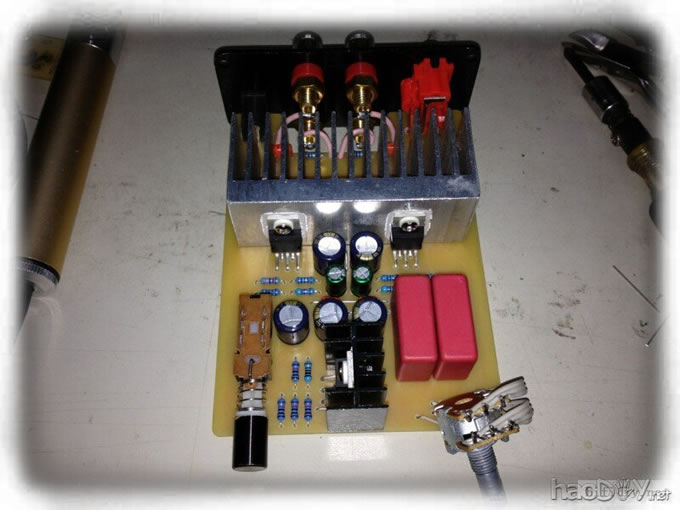

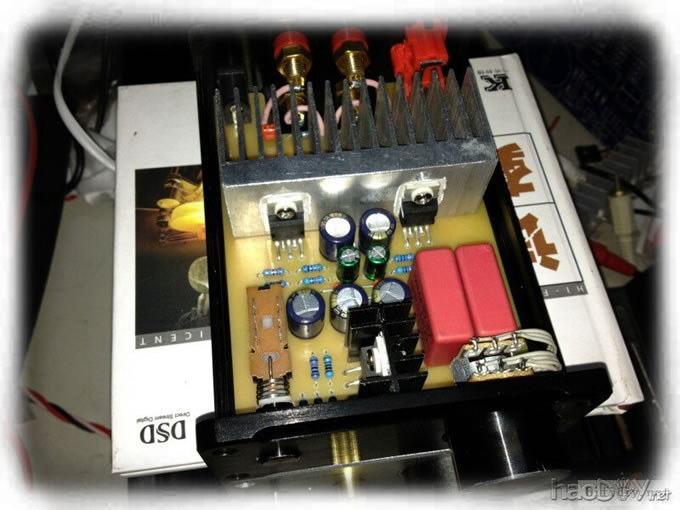

板上单独的一个IC是LM1875，主要是起把电源由单电压转双电压。
接我的书架箱试音，实际听感优于市面上的数字小功放。（用耳机听底噪非常轻微，音箱根本听不到底噪）

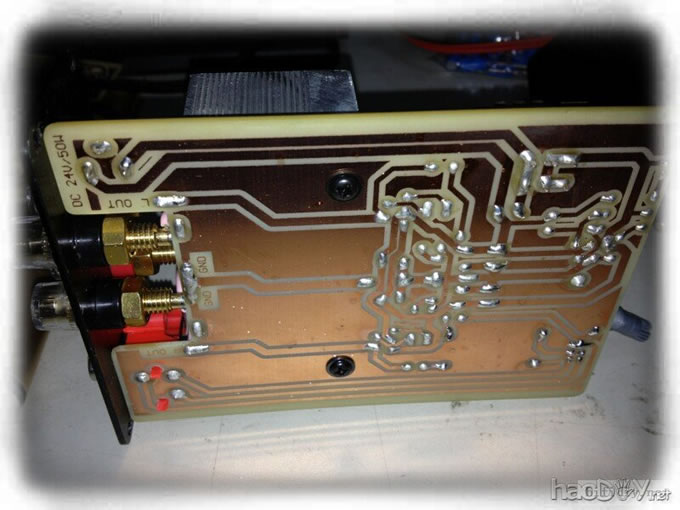

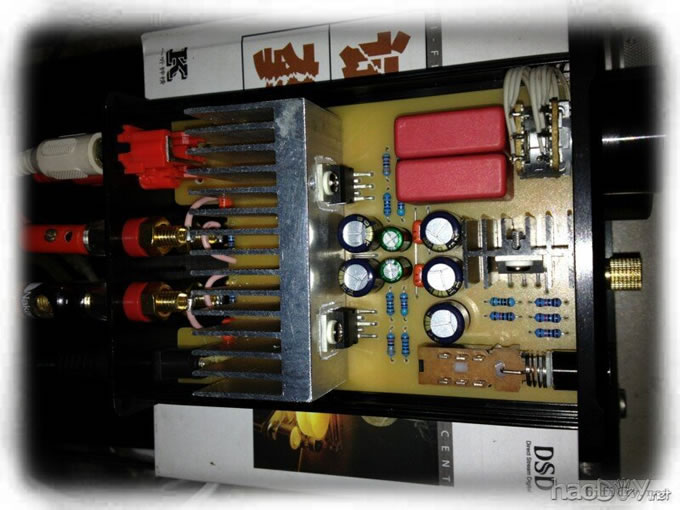

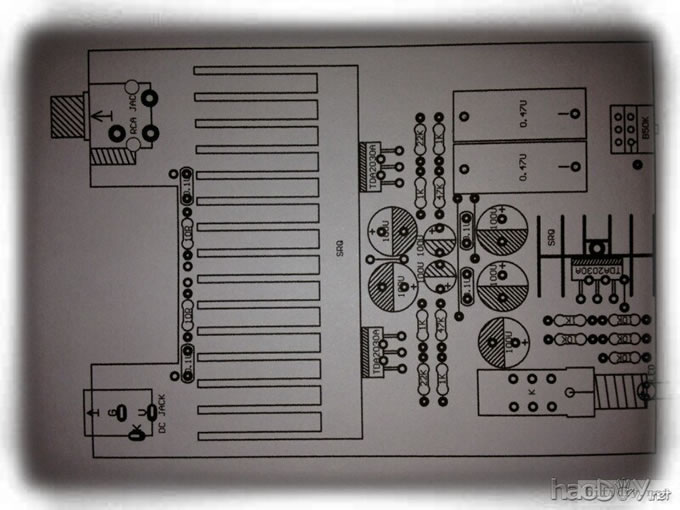

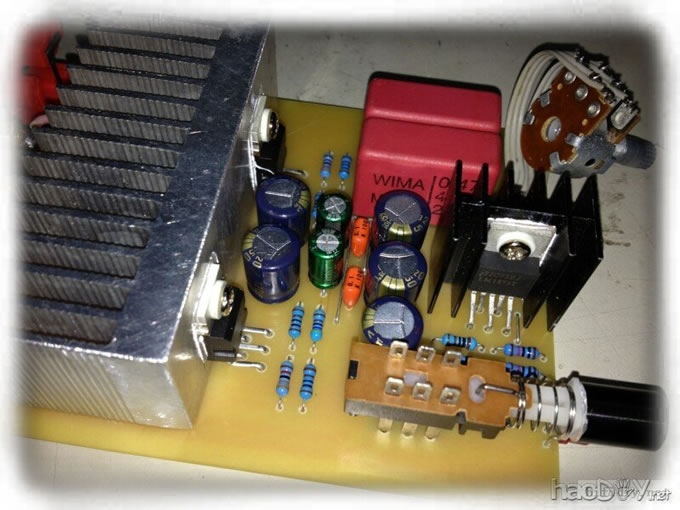

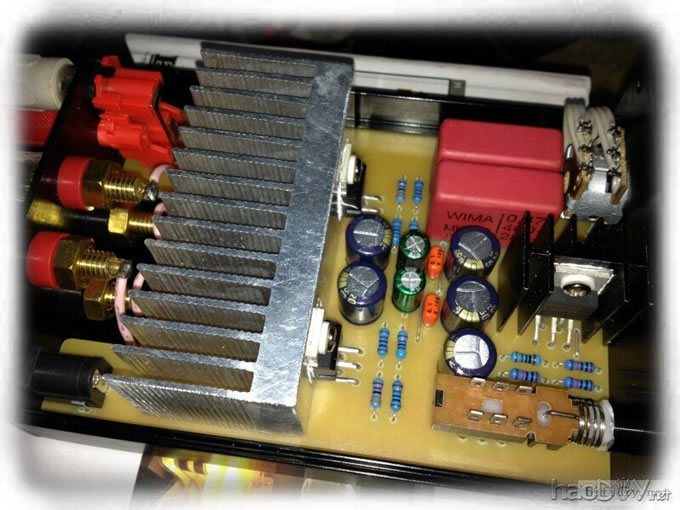

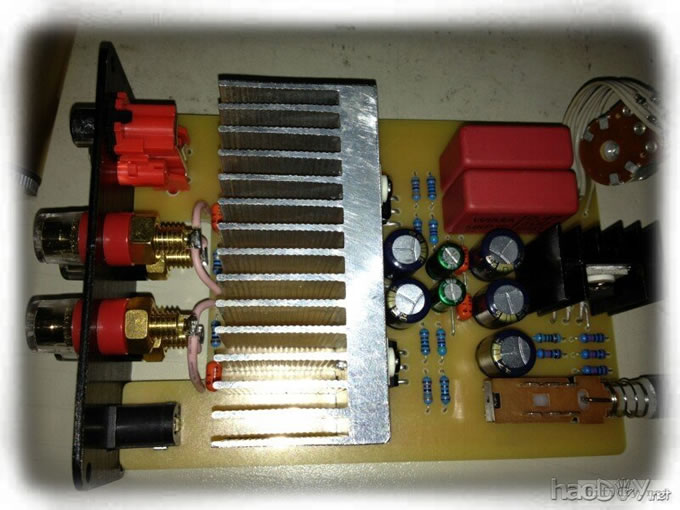

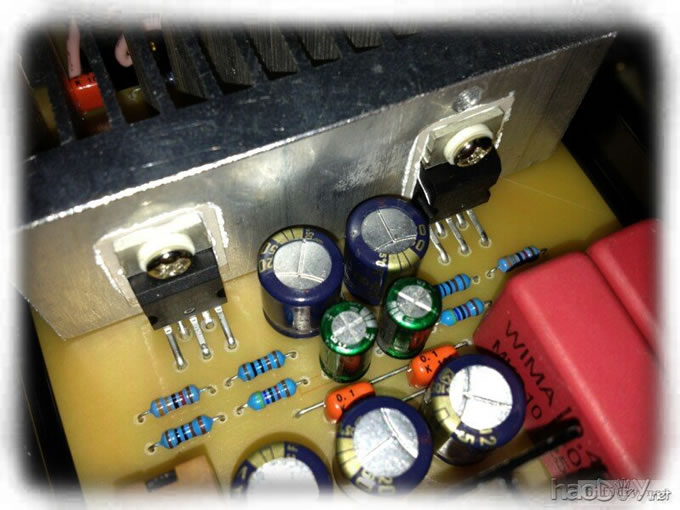

具体不多描述了，上图大家看看

刚测试了一下,双通道状态下,8欧负载,DC24V供电.最大不失真VRMS电压为6.2V
换算功率为8欧音箱5W X 2左右.
接4欧小音箱功率正好在10W X 2左右.达到原制作要求.
最大损耗是在单转双电源这里,没有办法,不想用单电源电路,因为不喜欢输出电容.本身机箱小,电压不敢用太高,散热不好解决.

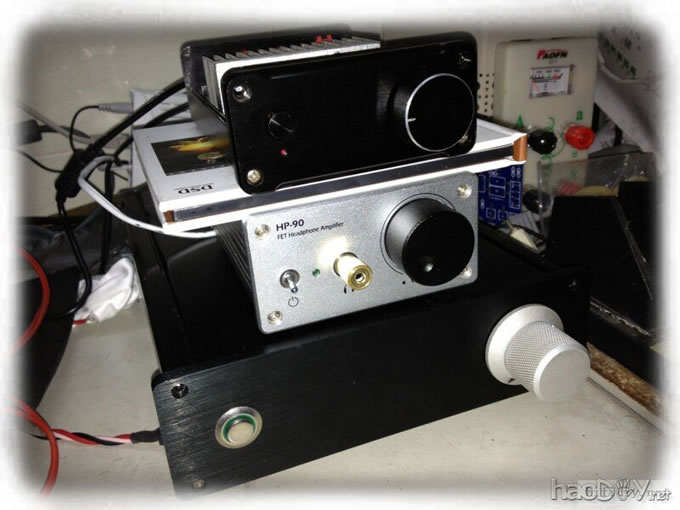

上一张试听时拍的照片吧
