TDA2030的2.1声道功放电路的制作

时间:2014-06-17 21:24来源:未知 作者:admin 点击:
翻译:蔡国瑞 原文 该电路是一个完整的2.1声道低音炮功放电路。使用两个卫星音箱和一个超低音音箱的2.1系统,广泛用于电脑功放。 该电路该电路分为3个部分:电源,功放,立体声功放和低音放大器(低音炮) 一、电源部分 电源是对称型的,使用12伏的双输出3A
翻译:蔡国瑞   原文
  该电路是一个完整的2.1声道低音炮功放电路。使用两个卫星音箱和一个超低音音箱的2.1系统,广泛用于电脑功放。
TDA2030的2.1声道功放电路的制作

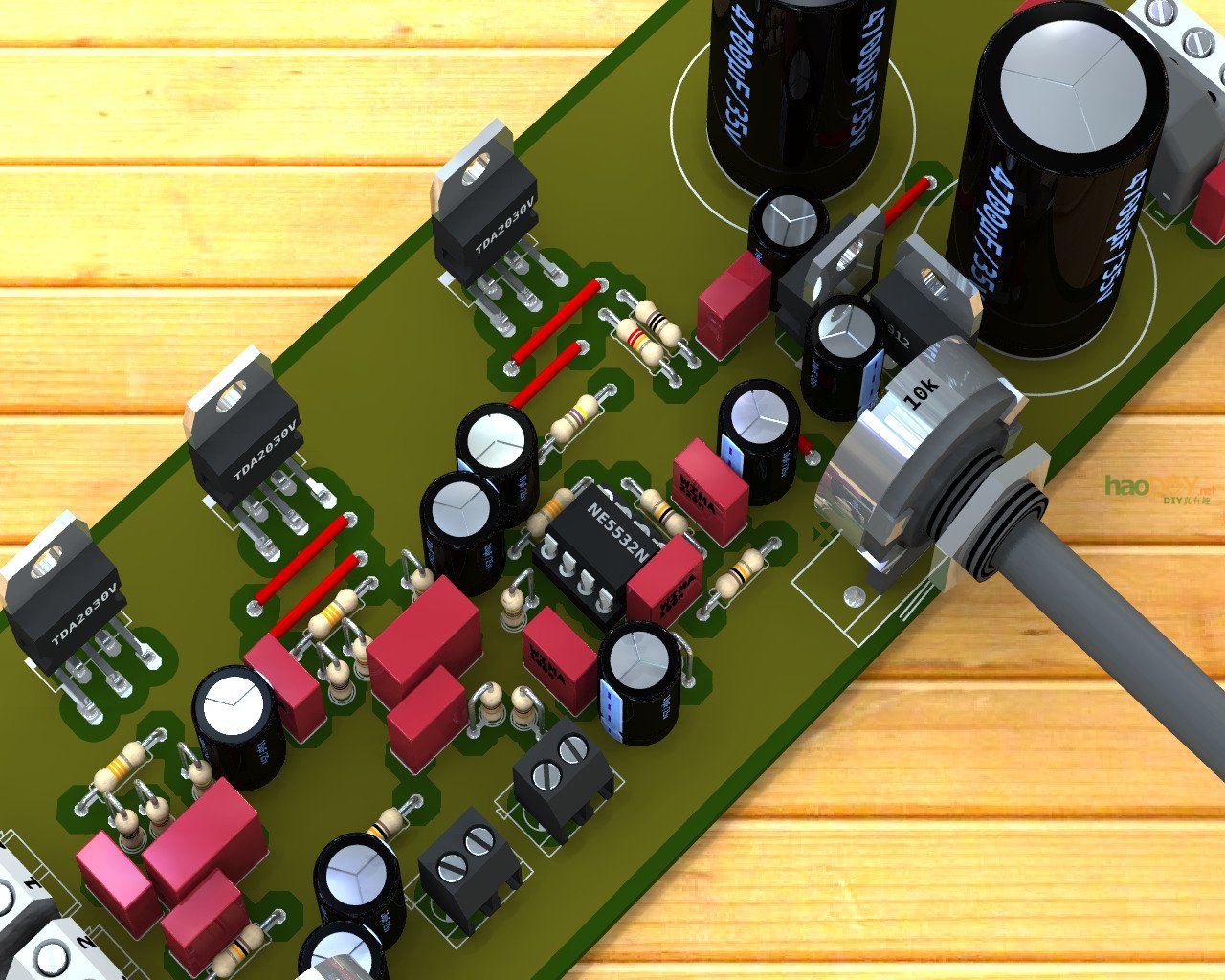

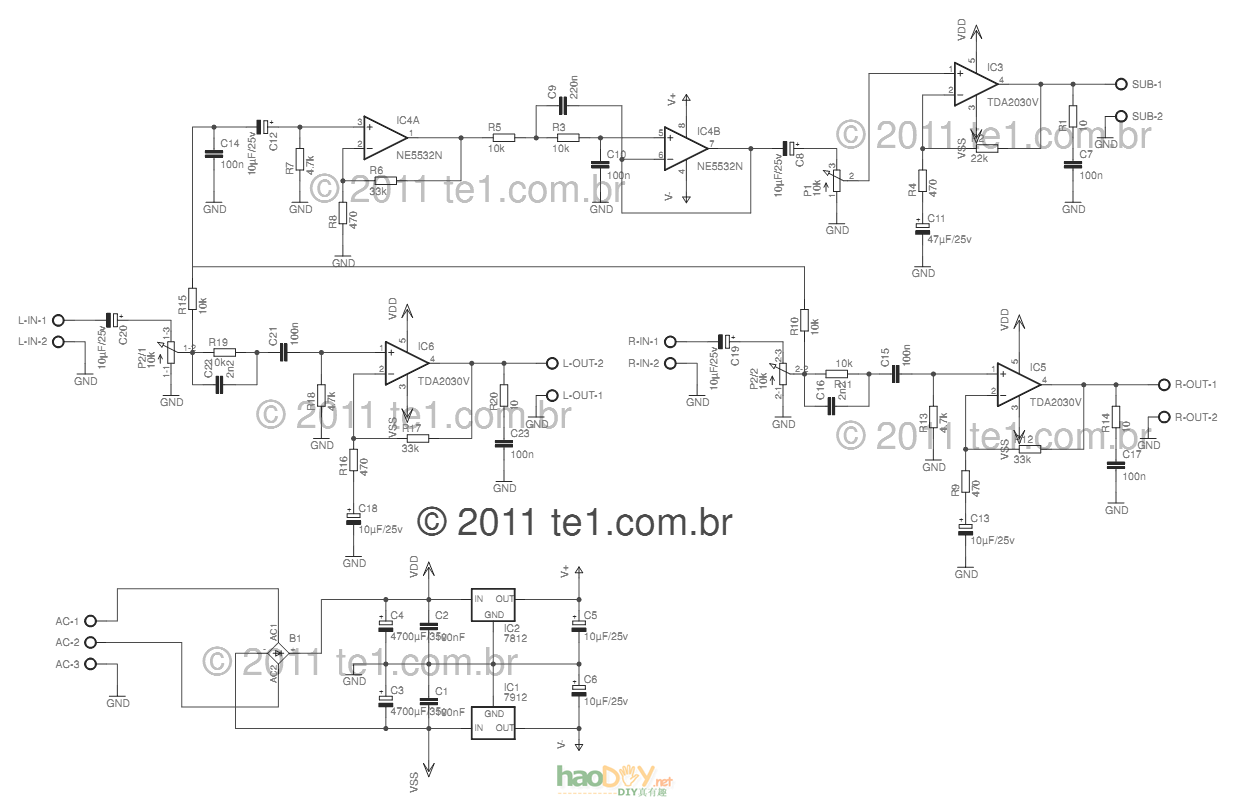

  该电路该电路分为3个部分:电源,功放,立体声功放和低音放大器(低音炮)

一、电源部分
  电源是对称型的,使用12伏的双输出3A电流的变压器。我建议在开关变压器之前使用熔断器。B1是一个桥式整流器至少是100伏/ 4 A。滤波电路由电容器C1,C2,C3和C4组成,电解电容用4700μF的值。电源运算放大器的高通滤波器,采用三端集成电路 7812和7912供电。

二、卫星功放电路
  左声道和右声道是完全一样的,让我们来看看左声道:L-IN是音频输入插孔,音频通过C20,电位器调节音量,电位器使用一个10K双联电位器,可以同时调节两个声道。R19/C22,有助于提高信号的高音。音频通过电容C21经过IC6 TDA2030集成放大后从4输出。电阻器R17和R16负责反馈,所以通过改变R17的值,可以增加或减少增益放大器。R20和C23组成扬声器的网络补偿电路。

三、低音炮电路
  信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚(NE5532),从而形成一个6倍的前置放大器来放大信号。C9,C10和R10构成一个200Hz低通滤波器。然后通过音量电位器送到IC3的1脚,通过发到后驱动超低音音箱,


TDA2030的2.1声道功放电路的制作

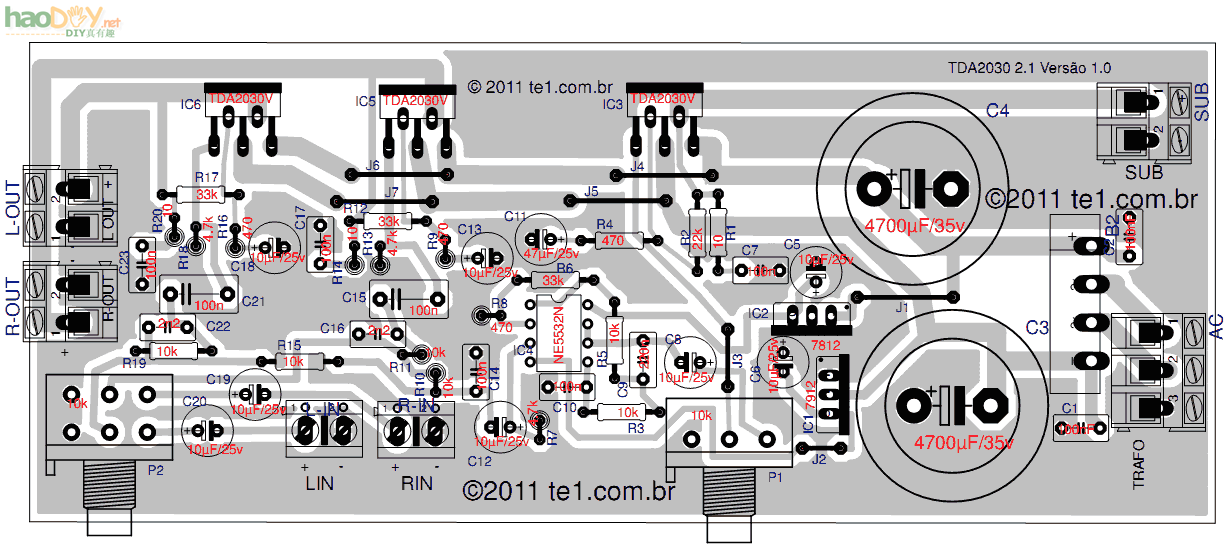

元件布局图
TDA2030的2.1声道功放电路的制作
PCB图底面
TDA2030的2.1声道功放电路的制作

TDA2030的2.1声道功放电路的制作

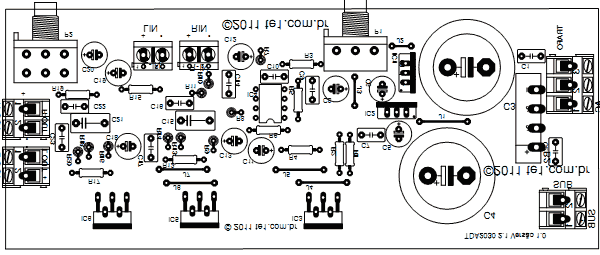

丝印图
TDA2030的2.1声道功放电路的制作

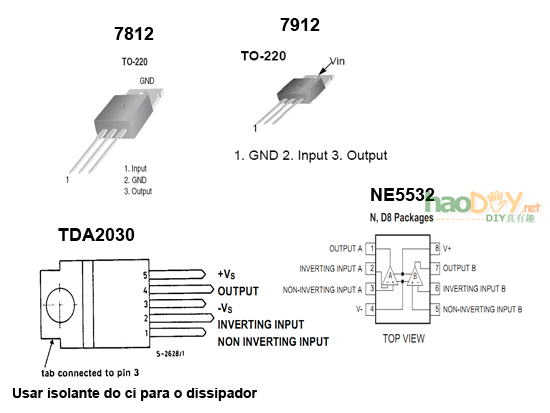

IC图

2.1功率音频放大器组装零件清单 - TDA 2030

器件 型号
电阻1/4 W 5%
R1,R14,R20 10 - 棕,黑,棕,金
R2 22K - 红,橙,红,金
R3,R5,R10,R11,R15,R19 10K - 棕,黑,橙,金
R4,R8,R9,R16 470 - 黄,紫,棕,金
R6,R12,R17 33K - 橙,橙,橙,金
R7,R13,R18 4.7K - 黄,紫,红,金
P1 10K - 电位器 - 音量调节低音放大器*
P2 10K - 双电位一般体积*
电容器
C1,C2,C7,C10,C14,C15,C17,C21,C23 100nF - 100n,104,0.1 - 聚酯电容
C3,C4 4700μF/35v - 电解电容
C5,C6,C8,C12,C13,C18,C19,C20 10μF/25V电解电容
C9 220N - 220N,0.22,224 - 聚酯电容
C11 47μF/25v - 电解电容
C16,C22的 2n2,2n2 - 222 ,2200 - 电解电容或陶瓷
半导体
IC3,IC5,IC6 TDA2030A - IC功率音频放大器
IC4 NE5532N - 双运算放大器
IC1 7912集成电路负电压稳压器 - 12V
IC2 7812集成电路正电压稳压器+12 V
B1 全桥100V 4A:GBU606
连接器和函数
L-IN 连接器2端子音频输入左声道
L-OUT 连接器2端子音频输出左声道
R- 连接器2端子音频输入左声道
R-OUT 连接器2端子音频输出右声道
SUB 连接器2端子音频输出低音炮
AC 三针连接器,用于变压器
跳线
J1,J4,J5,J6,J7 电线 - J12MM
J2 电线 - J5MM
J3 电线 - J7MM
变压器:双12V 3安培,电线,印刷电路板,散热片等。
