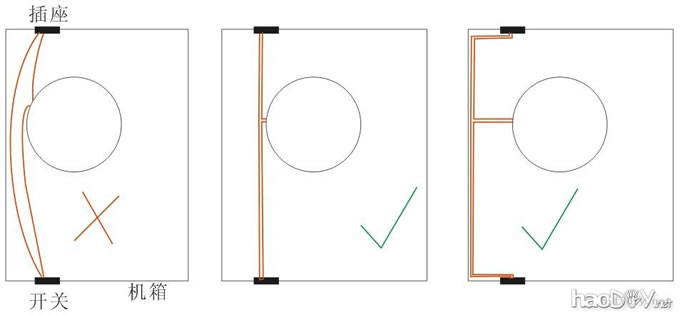

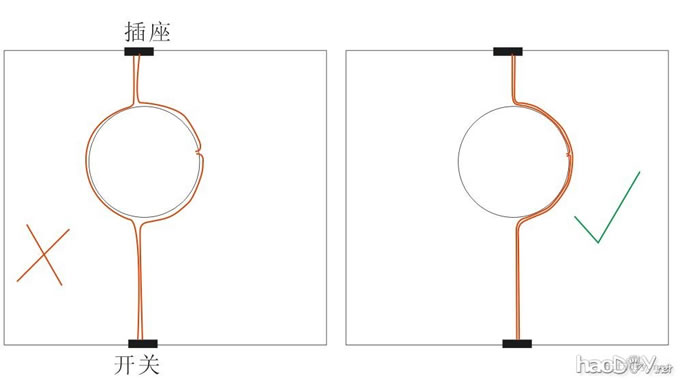

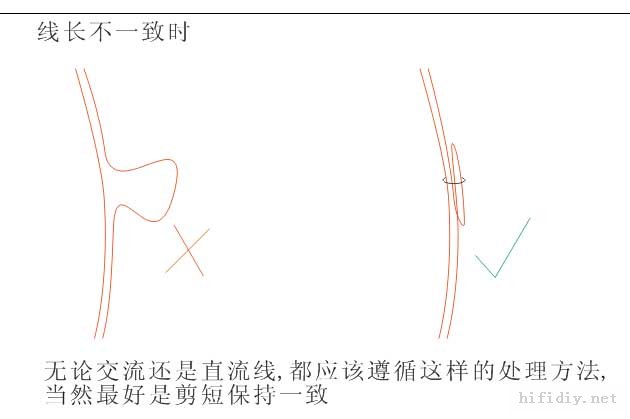

讲一下多个功放板共用一个电源有环地的情况如何尽量减少干扰. 都是用图来讲解,正确和错误的对照上. 变压器的初级和次级线是巨大的噪音发射源, 要减低他的发射效率, 就要把这些线都整理好, 尽量不给他形成环状的线圈, 电流方向相反的线, 我们把他紧紧的扎起来或者绞起来. 减少了噪音的发射, 从源头上先着手是必要的.

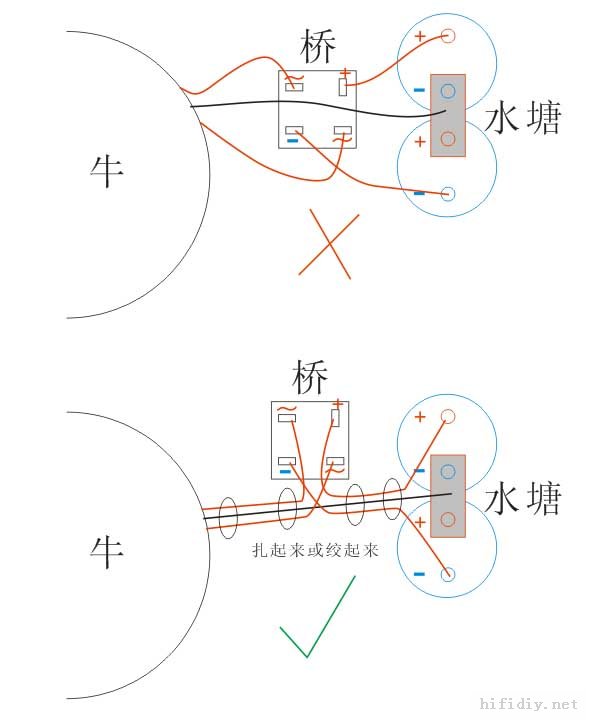

牛的接线
牛的接线

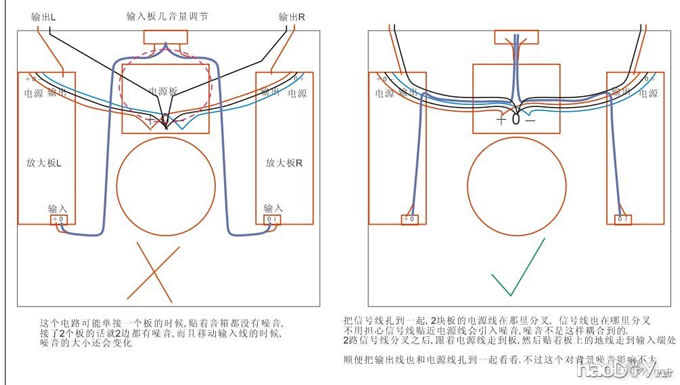

背景噪音主要是从交流整流电路耦合到的,不是滤波不良的问题. 整流滤波电路的强脉冲辐射能力很强,所以要按照上述的做法尽量扎好线,减少辐射线圈, 其次,单电源板同时供2路功放的时候,在信号输入端的共地是无法避免的,这个时候2路板的信号线怎么走,决定了耦合到整流滤波杂音的大小. 关键的一点,就是地线回路无可避免已经是环路了, 我们唯一的办法就是把这个环压扁, 让他没有面积. 没有了面积,我让你耦合也耦合不了多少. 机壳接地可以在输入端
多个功放板排列安装,使用共地电源的时候,他就是会耦合到干扰信号. 如果适当屏蔽好干扰源,还过得去.

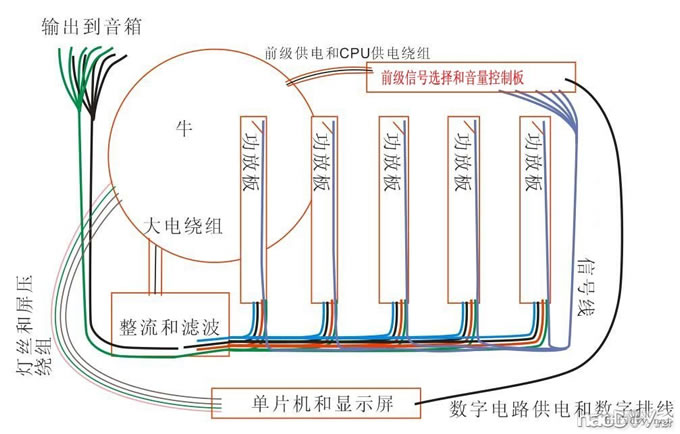

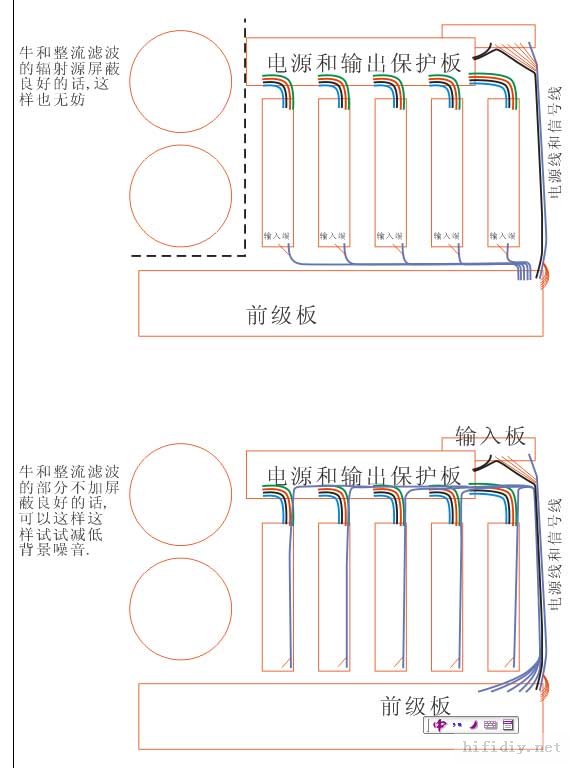

DIY制作单路电源供应多路功放板的走线方案. 从前级连接到功放板的屏蔽信号线, 要迂回一下,别看他拉长了, 拉长了有好处. 原来距离音箱1米能听到的噪音, 现在可能要贴着才听得到了. 更正一下这个图 单路大功率电源供应多路功放板
最好的处理办法,还是把电源部分屏蔽好, 通过增加机内屏蔽隔板分区. 走线方面,我画的这些图没有做到功率线尽量短, 信号线和功率线尽量分开的原则. 这些和整机布局有很大关系. 布局好的, 没那么多麻烦 地线的环路的形状很重要, 在线长变化不大的情况下, 形状对噪音影响明显得很. 有时候形状变了, 线长也不变的, 但噪音马上减少很多 我们diy的机器, 用的是凑合的东西, 没有整体设计pcb的布线走线, 有时候避免不了这个环的. 这个时候环的形状真的很重要. 把o形捏成+形之后,情况明显不同的 当你把线都接好之后, 手动改变线的形状就听到噪音了. 当然如果干扰源已经处理得很好的话, 可能问题没那么明显. 但是diyer追求无止境的, 10cm听不到噪音比贴着听不到噪音还是有很大差别. 好在我个人要求不高, 一般我深夜2米听不到明显噪音就算了 PCB走线谁也不想把输入线和输出线靠再一起的。 模拟低电平信号走线也不想和数字信号走线靠到一起，但是PCB走线是没有屏蔽的，引出的线却是可以屏蔽的。 干扰源有2种方式串进信号通路，1是磁感应通过电磁波耦合，2是静电感应通过分布电容耦合。 地线环路的情况下，屏蔽线不能消除电磁波耦合的干扰。 输入线和输出线之间如果有耦合，耦合大的话，可能会形成正反馈发生高频自激。 (责任编辑：admin) |
