每个人都在努力提高自己.DIY也一样啊,从刚开始的小摩小改,到组装集成功放,到后来就想装一台分立功放.自从知道了A1这个线路后,因其对称结构的特色,对其是情有独钟,就想谋划根据自己的喜好做一台来听听.装机的理念:外观漂亮,机内整洁,看起来舒服;不迷信发烧料,用平价优质元件做出好声音的机子.整机完整地加入了扬声器保护电路和前级.
首先是机箱,自己做没工具,就选择了清风的2109两侧散热的,但这个机箱比较小,要合理布局,因此板子也根据机箱自己画了一个.先在电脑上模拟一下.

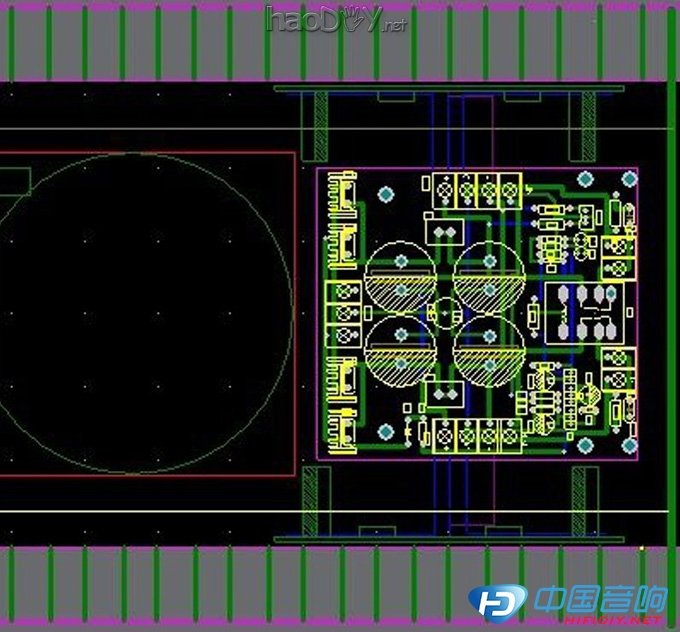

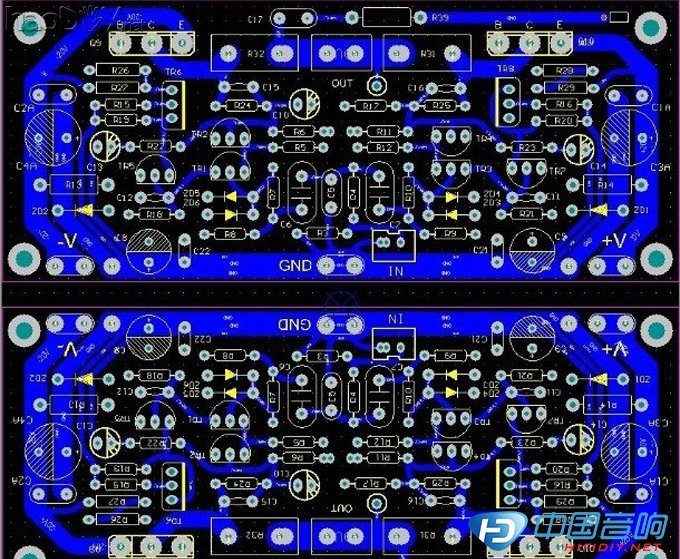

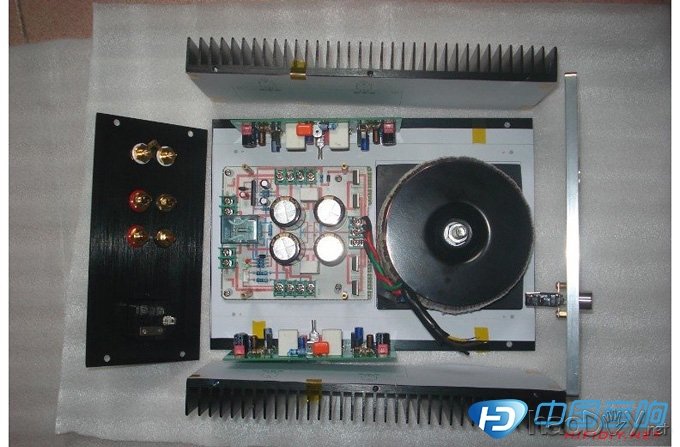

前面放牛,后面放整流滤波板,两侧是放大板,下面是画好的放大板PCB.

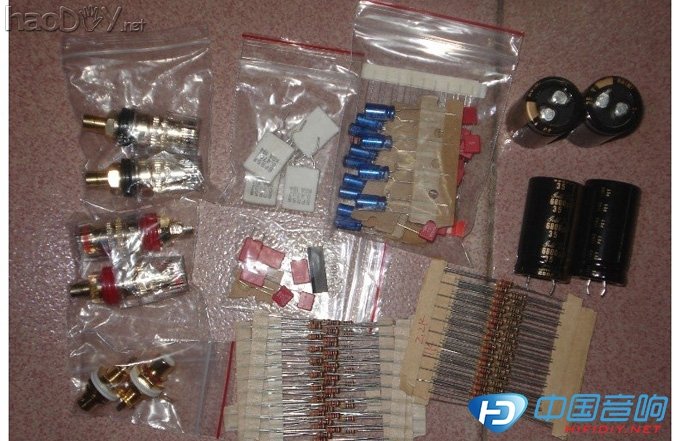

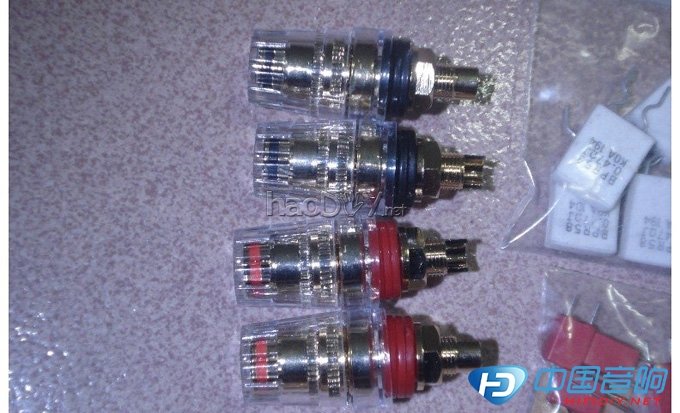

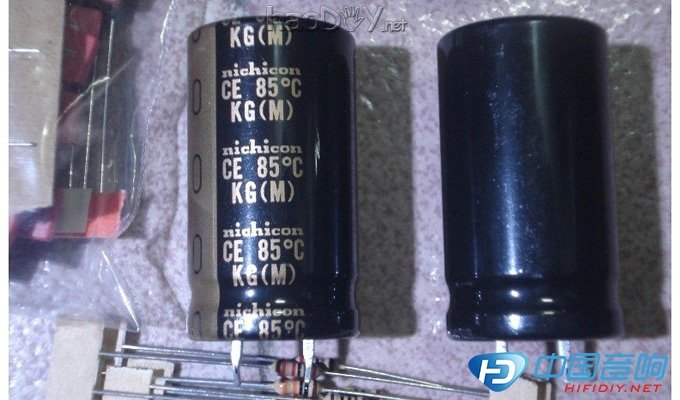

淘宝采购的元件,718电阻,尼吃糠6800UF电容.

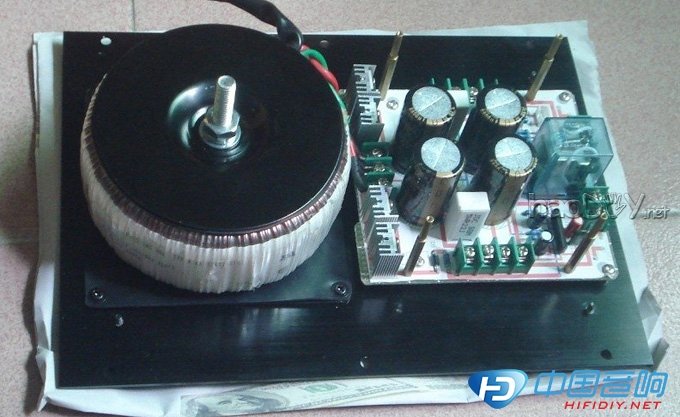

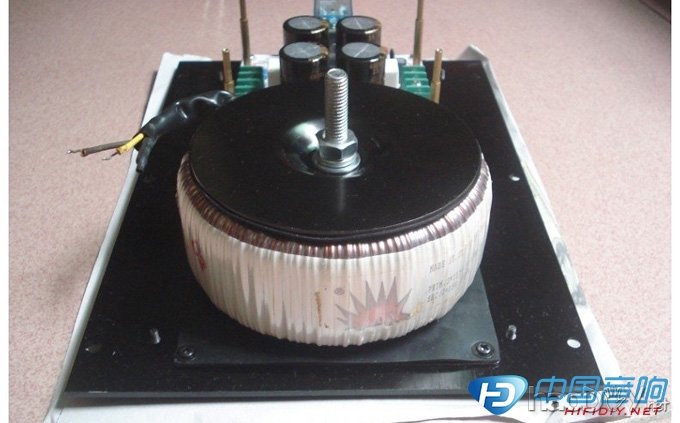

还有这个,箭猪牛,这还算个好东西吧,功率240W,输出双15.5V.
滤波保护板,洞洞板制作.

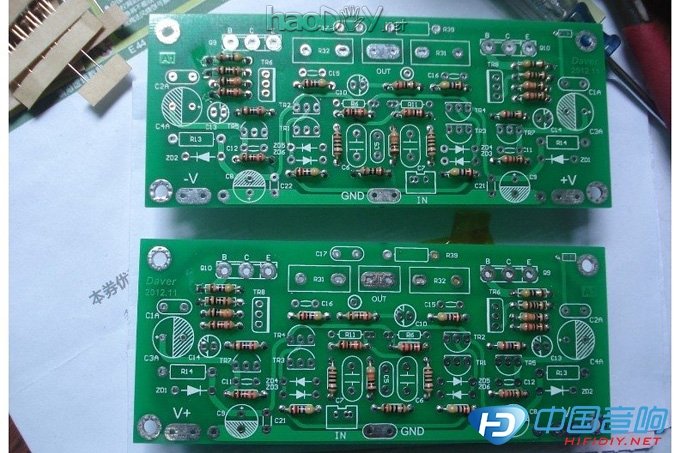

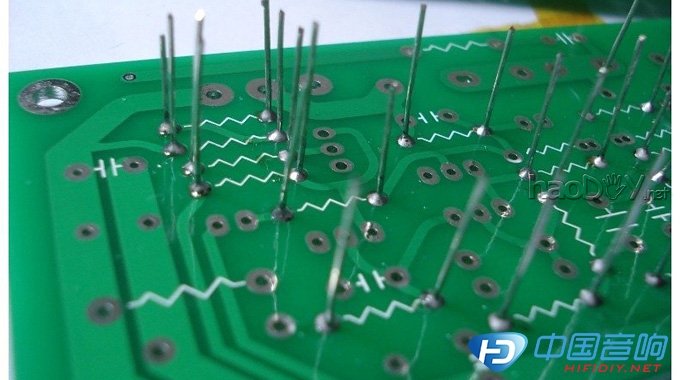

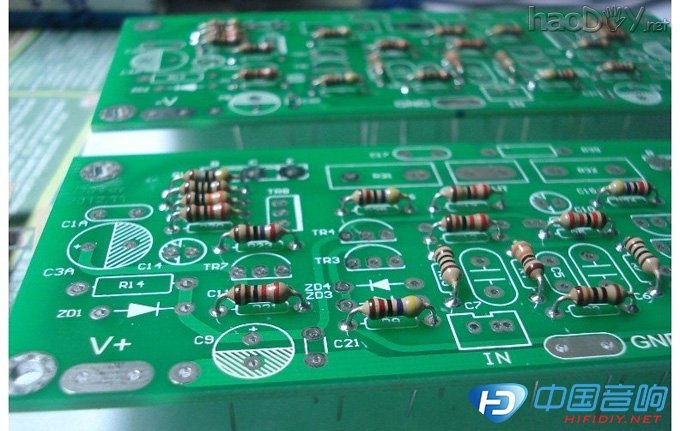

开始焊接放大板子了,常规做法,先从电阻焊起.

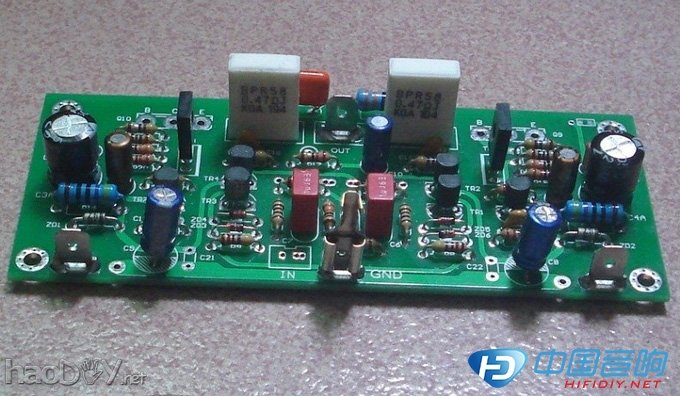

焊接完成,输入用的是1U红威马.

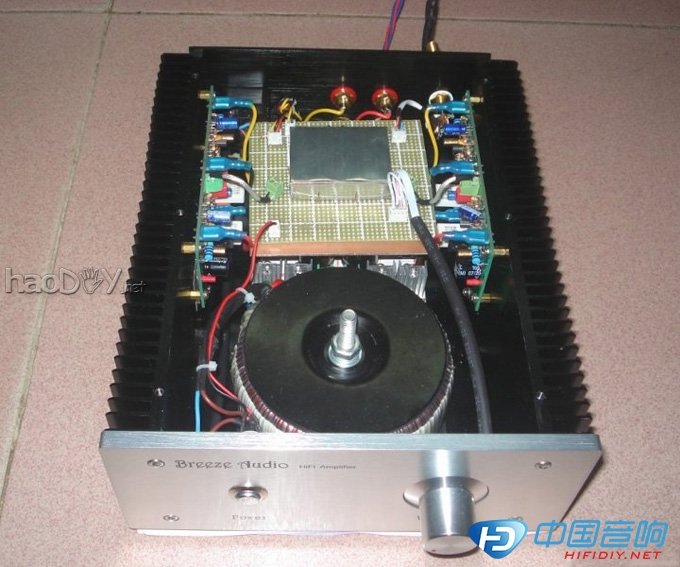

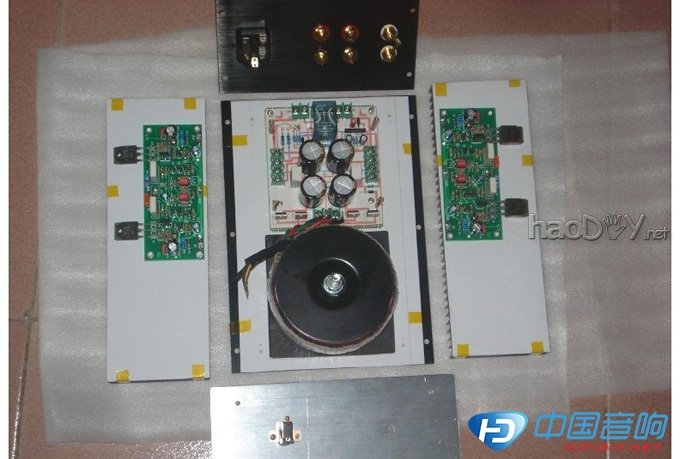

下面加工机箱,打印一份1:1的图,贴在铝板上,先摆一下试试,再打孔,这样基本是没有偏差.
