已经更新 TDA7293 LM3886 LM4766/1876 LM1875功放板PCB文件_haoDIY

已经更新7294 3886的板子都已经实际试过噪声很小
1875 4766/1876的没有试过

其中7293 94系列正负电源一定要同时接上第一次连接电源板跟功放板要把大电容的电放完！不要用手摸功放板输入端去看有没有信号！输出不能短路！不然易挂！
7294推荐工作电压
VS = ± 35V, RL = 8Ω
VS = ± 31V, RL = 6Ω
VS = ± 27V, RL =4Ω

3886推荐工作电压
VS = ± 35V, RL = 8Ω
VS = ± 28V, RL =4Ω

1875推荐电压
VS = ± 25V

1876推荐电压
VS = ± 22V, RL = 8Ω
VS = ± 20V, RL = 4Ω

4766推荐电压
VS = ± 30V, RL = 8Ω
VS = ± 26V, RL = 6Ω

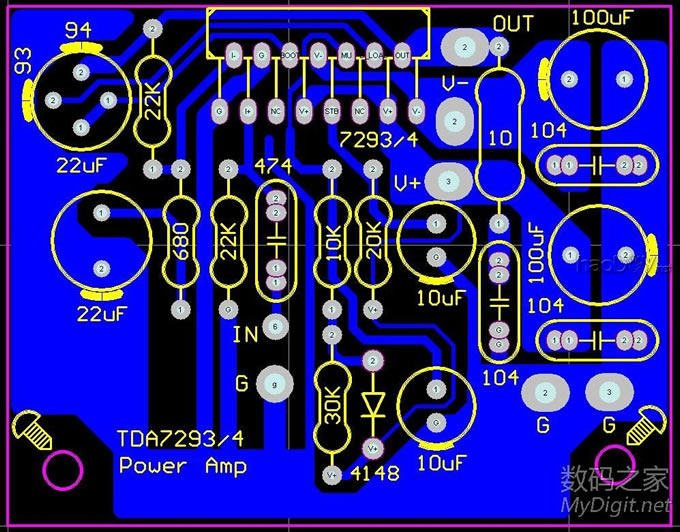

PCB文件：

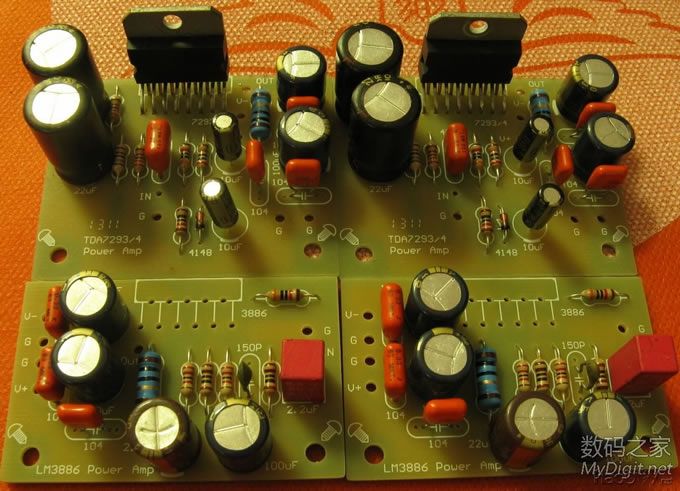

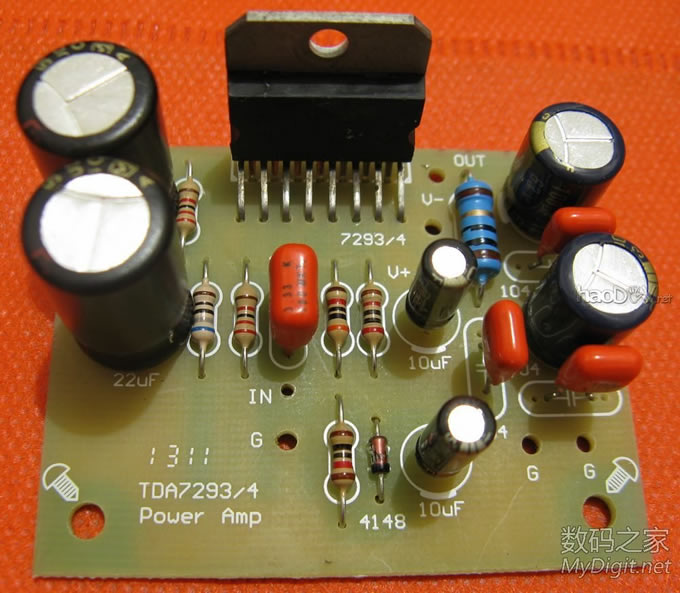

7294 3886的板子都试过了没什么问题 1875 1876的没有打样试过！ 已经更新 TDA7293 LM3886 LM4766/1876 LM1875功放板PCB文件

AUDIO POWAMP.rar (45 K) 下载次数:226

(责任编辑：admin)
