作者：赵兴隆

2010年7月27日

我是一个不折不扣的电子DIY爱好者，从小就对它感兴趣，业余时间也有过很多作品，功放音响也做过不少，这次做这个小功放纯粹是废物再利用，没有其他的目的，呵呵·····

先说一说做这个功放的材料：用一个废弃的电动车控制器做外壳，芯片用原来拆机的两片TDA2003，其他的都是一些常用的电子元器件。以前做一些东西经常用万能实验板，觉得方便，但做出来的东西稳定性不是很好，所以这次决定用覆铜板自己手工做电路板，由于是第一次没什么经验走了很多弯路，用的也是最原始的方法：用透明胶带贴出来的，然后用三氯化铁腐蚀。初次尝试，做出来的效果也不是很好，下面我把制作的详细过程写出来，和大家分享一下！

实测参数：

工作电压：9~15V / 3A

额定功率：2X20W

失真（THD）：0.05%（1KHz）

信噪比（S/N）：80dB

频响范围：2Hz~70KHz(-3dB)

灵敏度：220mv

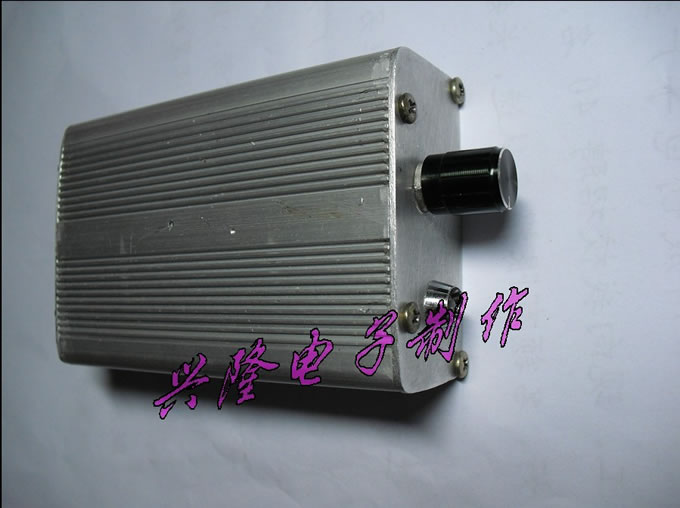

制作完成的整机图片如下:

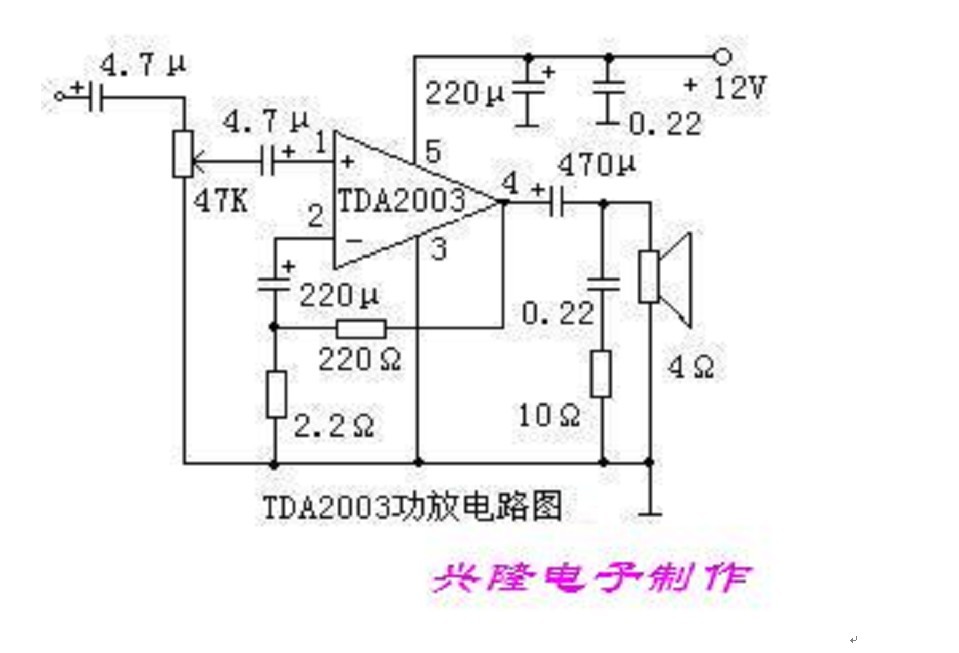

电路原理图：

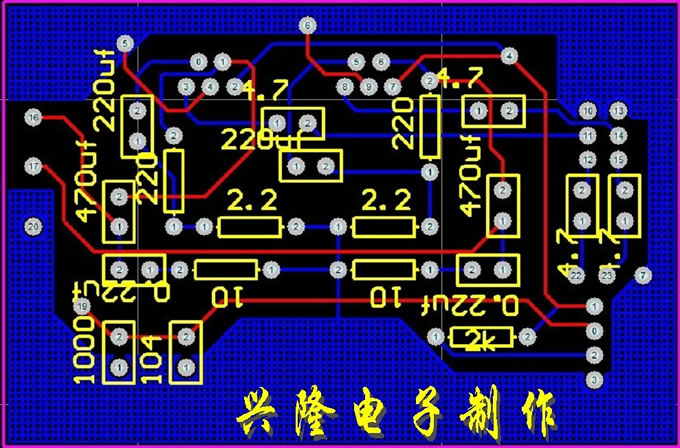

PCB线路图：

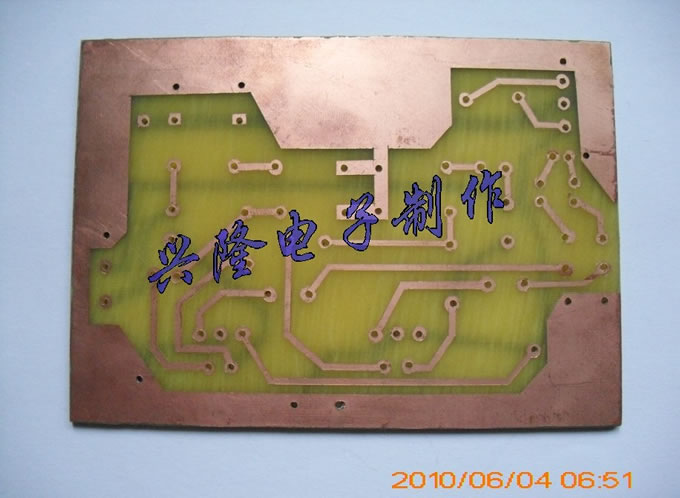

做成的电路板：

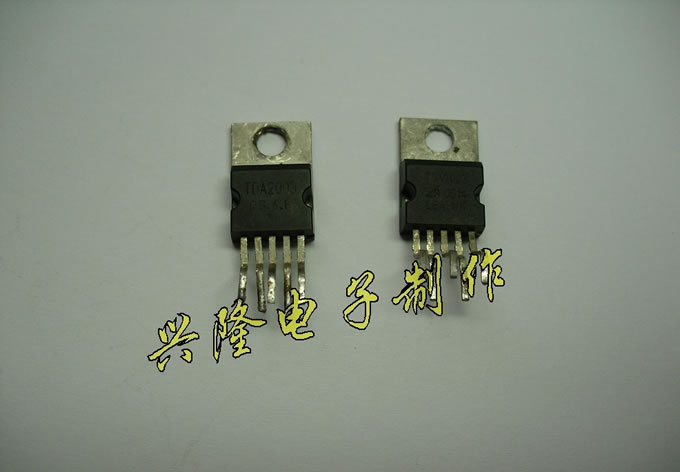

所用的功放芯片：

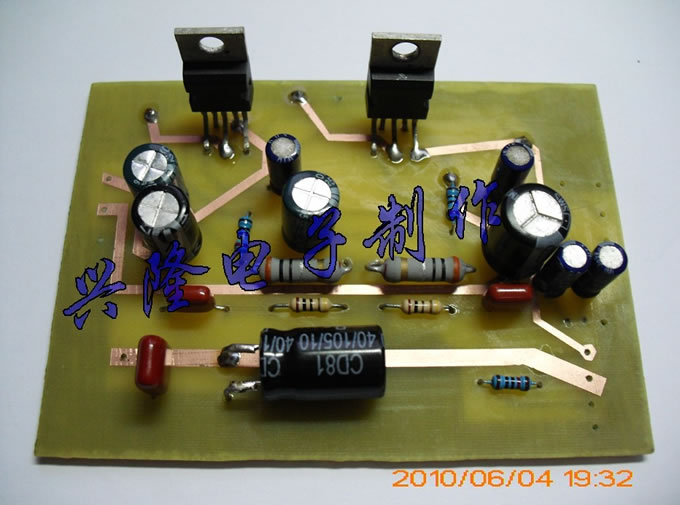

制作完成的功放板：

背面焊接：

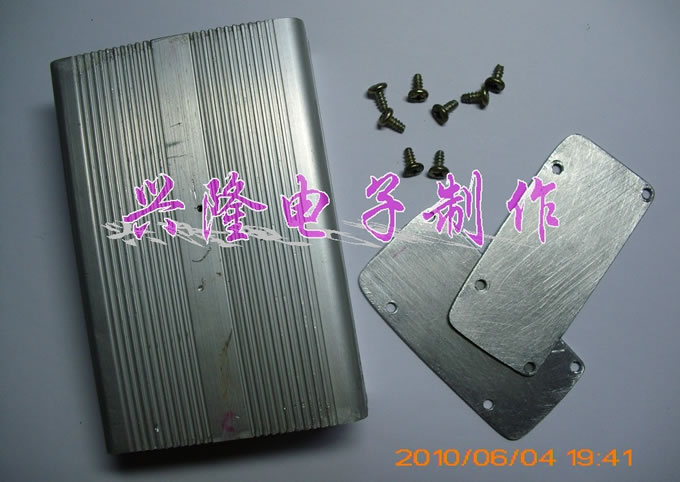

自制的外壳：

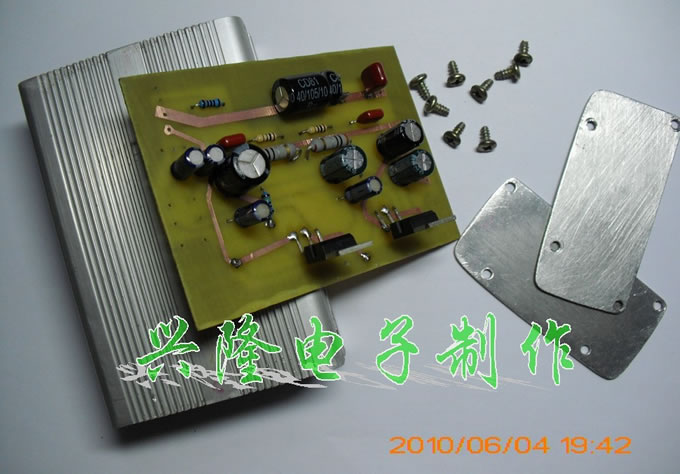

下面就是组装了

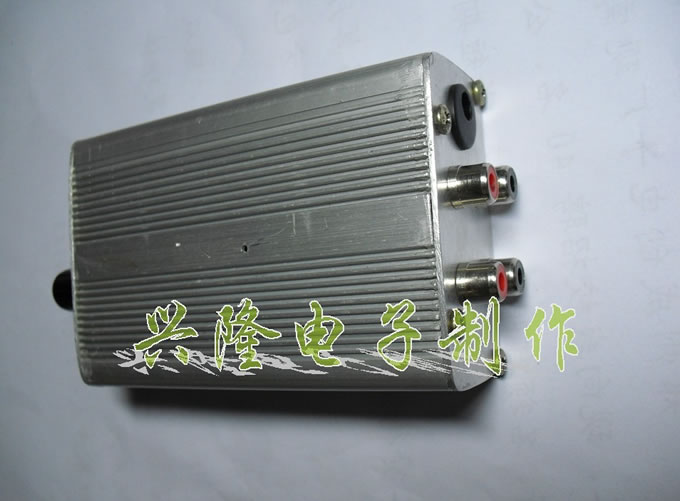

组装成的图：

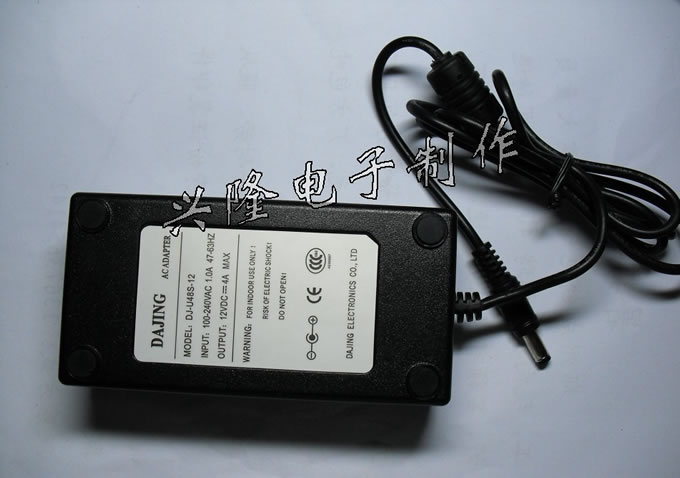

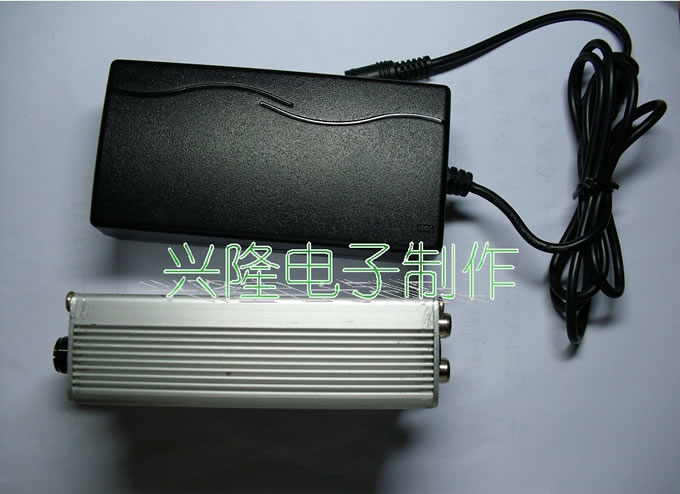

配上供电电源就可以试听了！我用的是12V4A的开关电源



在做成功放板的时候不接负载通电试过一次，出现过一个小问题，功放芯片发热严重，后来我把电路板用酒精洗了一遍，问题解决了！
