前一阵子一起搞了块TDA7294的晶体管功放板，由于最近囊中羞涩，没搞什么发烧补品极的元件，不过PCB设计个人感觉还是说得过去的，地线噪声控制的还不错，如果效果好的话可以考虑再装一台出来。由于图片上传大小有限制，压缩过，清晰度可以有降低，还希望大家对板子多提意见，多多改进
新搞一台TDA7294功放出来晒一下！！！

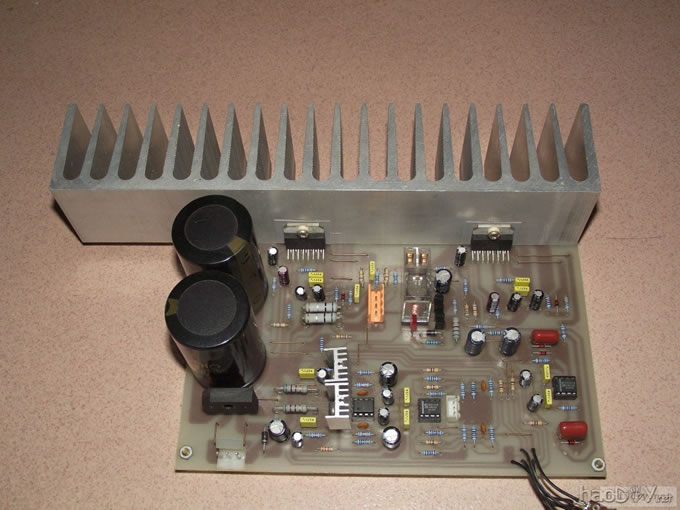

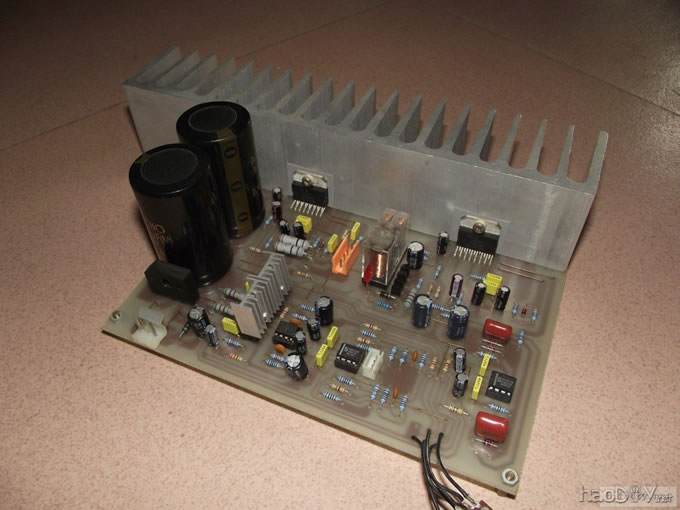

全貌图，计划将来装机箱后，在电容左右放牛位置，避免低频交流干扰
新搞一台TDA7294功放出来晒一下！！！

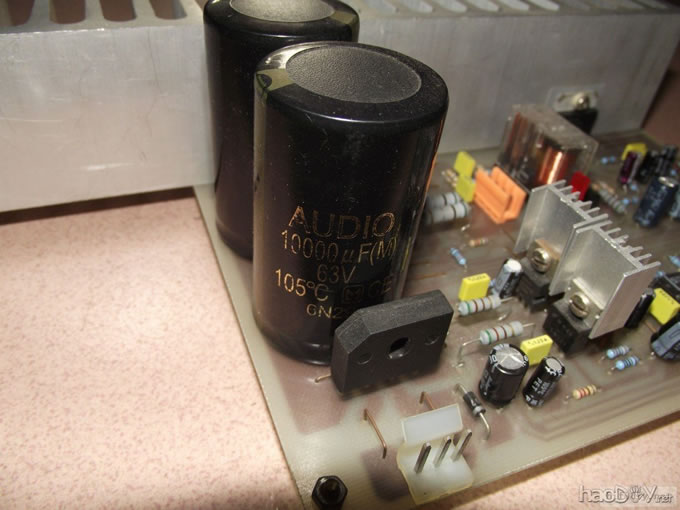

两个10000UF主电源滤波电容，基本能满足瞬态冲击
新搞一台TDA7294功放出来晒一下！！！

7294管子
新搞一台TDA7294功放出来晒一下！！！

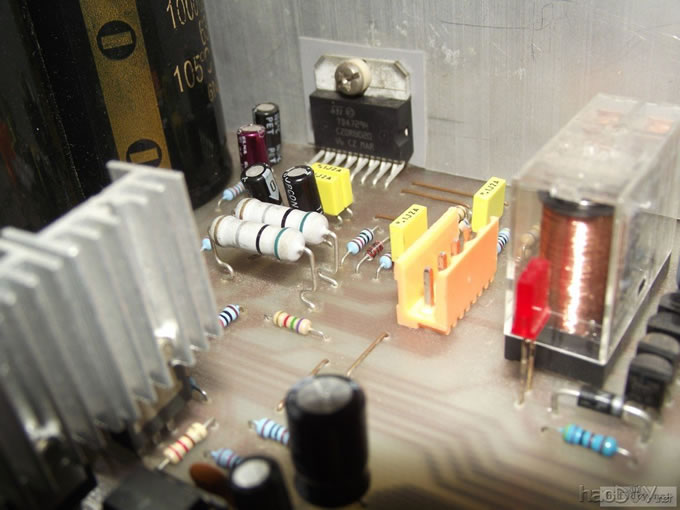

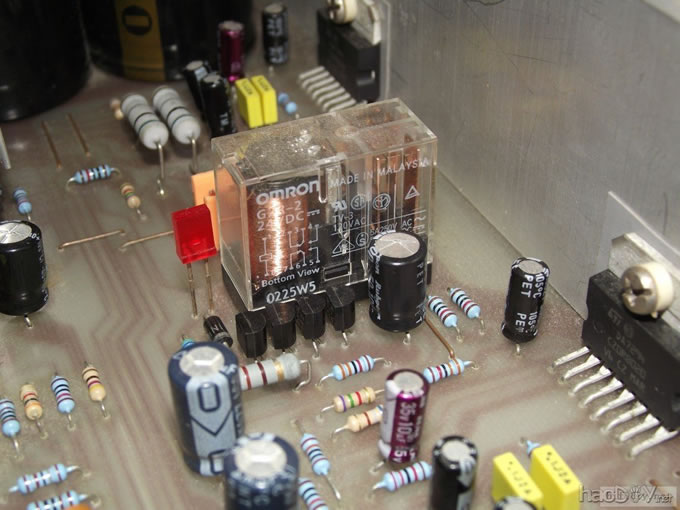

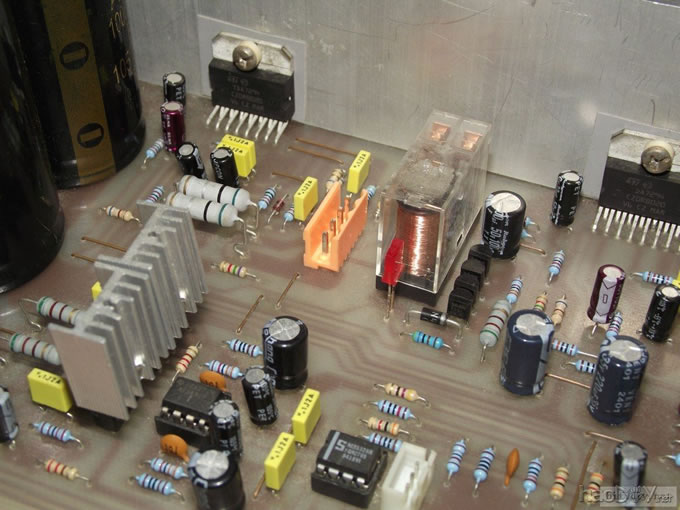

直流输出保护电路，朋友那里拿来的继电器
新搞一台TDA7294功放出来晒一下！！！

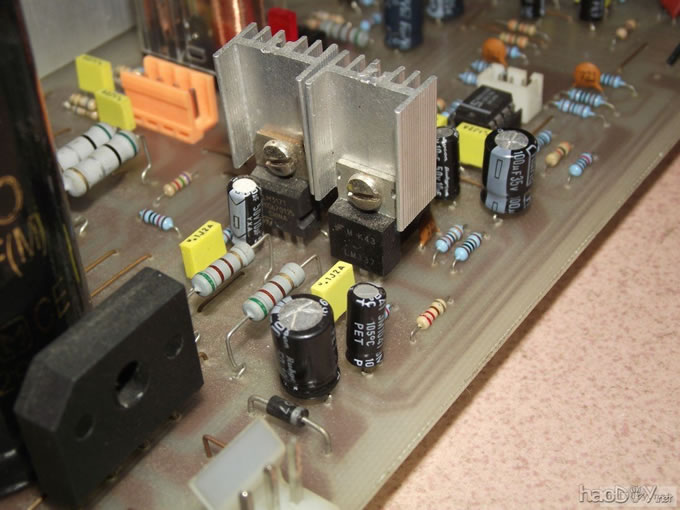

伺服电源，317+337正负22伏，纹波控制的还不错，
之前原理图中的交流反馈电容为33P，有自激，换了100P，效果好一些了
新搞一台TDA7294功放出来晒一下！！！

新搞一台TDA7294功放出来晒一下！！！

音量电位器，暂时连线测试的

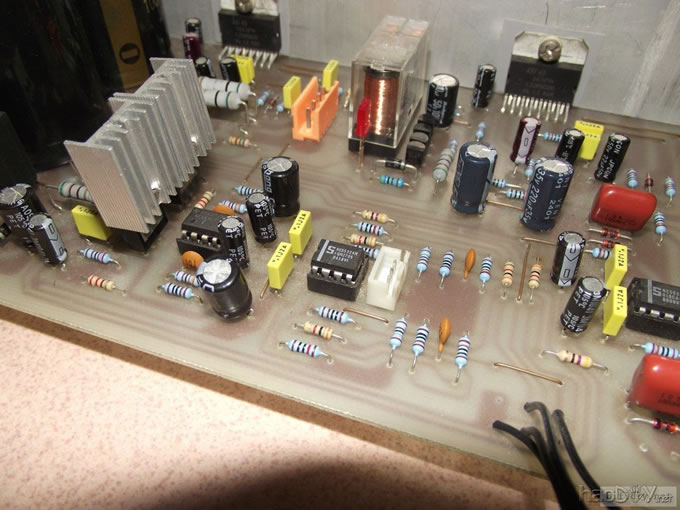

大S的5532，效果勉强吧，还有几只AD827，还没有来得及换上
新搞一台TDA7294功放出来晒一下！！！

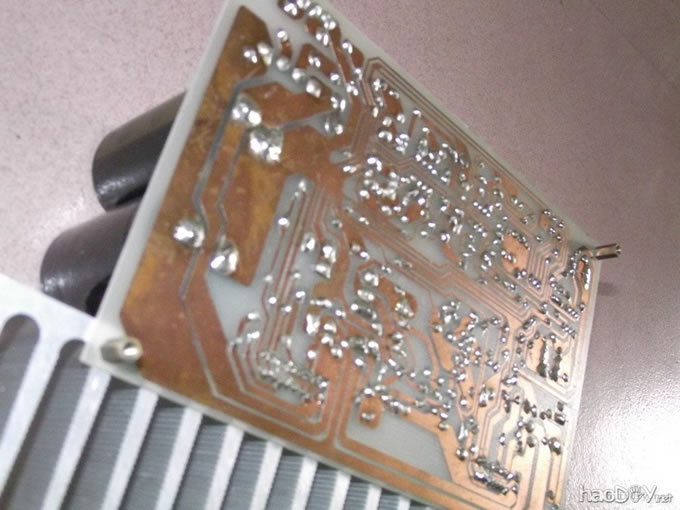

背面布线效果，一点共地的，避免地线噪声
新搞一台TDA7294功放出来晒一下！！！

电容有点高了，想做小机箱的愿望不好实现了
