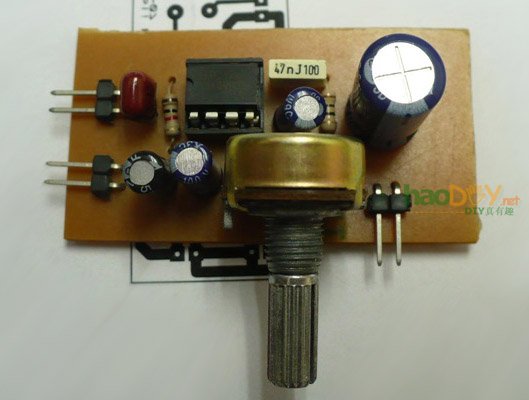

用LM386制作的功放板

时间:2014-06-20 21:11来源:未知 作者:admin 点击: 次
这个功放板很容易制作，而且电路非常简单，使用单电源供电，供电电压在4-12V之间。这是一个基于LM386为核心的功率放大器，使用8欧姆的负载能够输出几百毫瓦的功率，而静态工作电流仅消耗几毫安。非常适于做一个小的便携式电池供电的放大器。 LM386是美国国家
用LM386制作的功放板
　　这个功放板很容易制作，而且电路非常简单，使用单电源供电，供电电压在4-12V之间。这是一个基于LM386为核心的功率放大器，使用8欧姆的负载能够输出几百毫瓦的功率，而静态工作电流仅消耗几毫安。非常适于做一个小的便携式电池供电的放大器。
　　LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
用LM386制作的功放板
LM386引脚图
用LM386制作的功放板

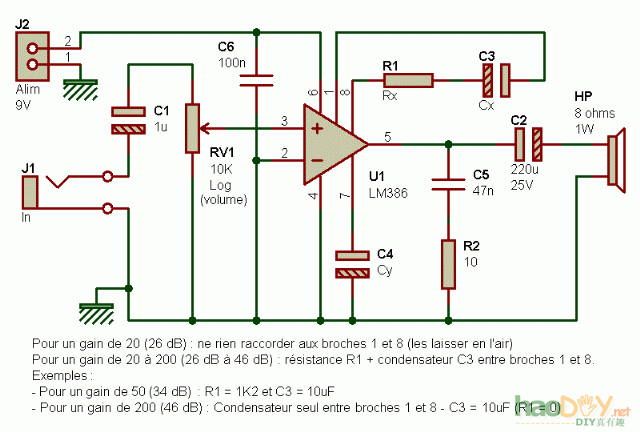

功放电路原理图
用LM386制作的功放板

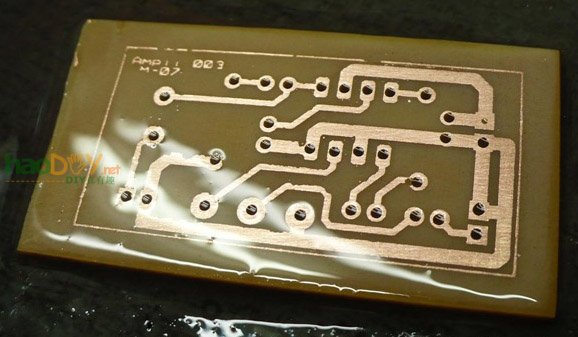

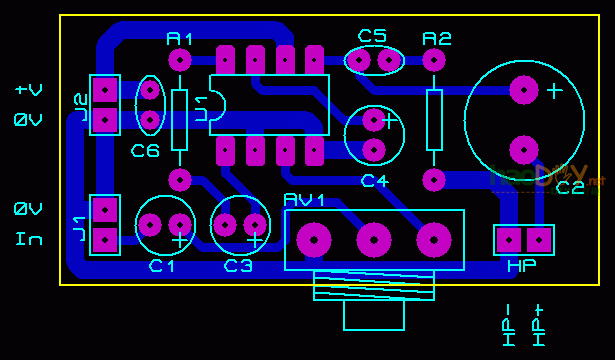

PCB图
