管子背靠背装上去之后能第一时间追踪到来自功率管热源，但散热片还有一个缓冲过程，所以补偿的量不能太多，加一层半隔热材料就能降低得到的热量，在不输出大功率时，由于散热片又扮演了缓冲过程，所以热补偿还要继续维持一段时间，这样就不容易使电路进入欠偏置状态

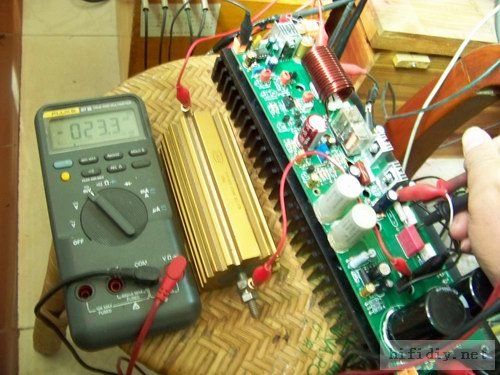

下图为正在测试粗调功放PCB工作点，细调要在装好后进行。
我制作的B类功放参赛作品

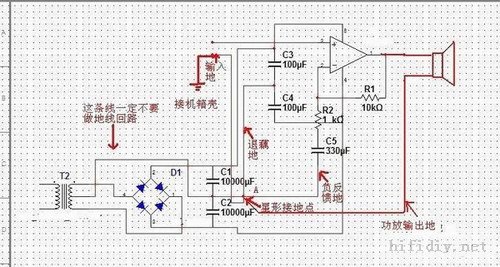

下图为布线大意图：

星形接地技术能最大限度的减小环路，避免产生地电流而引起干扰。

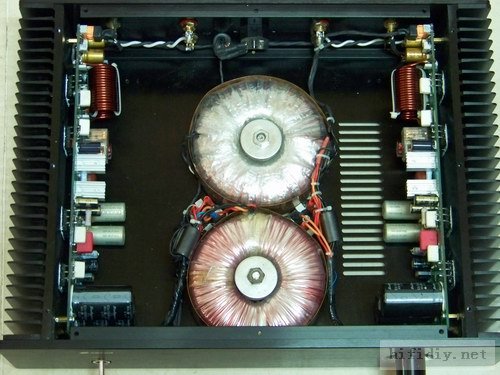

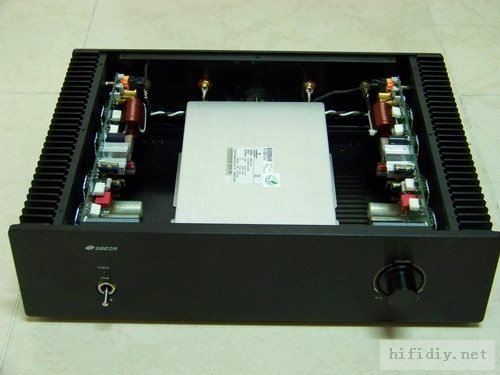

下图是组装好后的功放实物。
我制作的B类功放参赛作品
