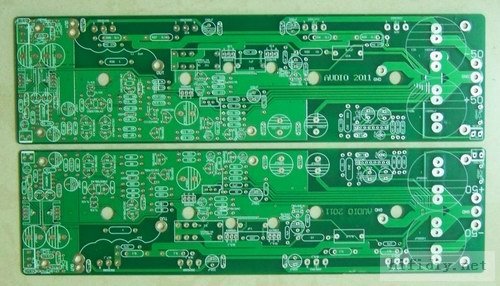

找专业线路板厂开板，基板采用2MM厚2oz铜箔。制作好后实物图如下：
2、选料： 输入级、电压级选用东芝音频专用管2SA970BL、2SC2240BL管，这种管噪声低β值高， BL后缀β值都在300以上。驱动管也选用东芝2SB649、2SD669中功率管。输出功率管选用我一直很喜欢的东芝2SC5200、2SA1943，这种管在大电流下β值依然能保持很小的变动，价格上也很实惠。电阻选用国产718厂低温飘电阻。功率管0.1Ω射极电阻选用日产无感电阻。电感用4平方铜线自己绕制。补偿用小电容选用进口银云母，主要是这种电容容量稳，高频特性好。大环路负反馈隔直电容为日产音频专用电容。音频耦合电容选用日产音频电解。滤波电容也选用日产电容。变压器选用进口柜员机上拆下的环牛，这种变压器容量足，次级线芯大，大电流低内阻设计，重负载下不振不叫，使用时变压器几乎不发热，品质一流。变压器功率估计在300W左右，双32V大电流，自己再在其中一个变压器上加绕两组双12V小电流。 3、元件配对：负反馈等重要电阻都经过高位表选配。差分输入晶体管及恒流负载管5MA配对，驱动管10MA配对，输出功率管2A电流配对。

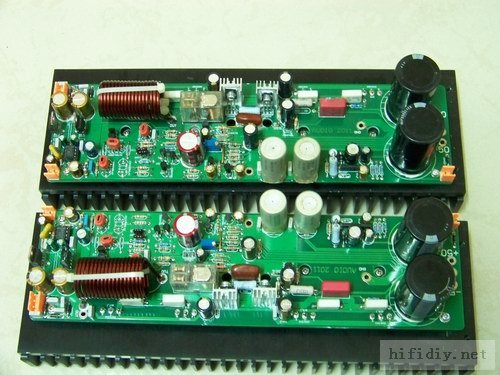

完成装配后的PCB：
|
