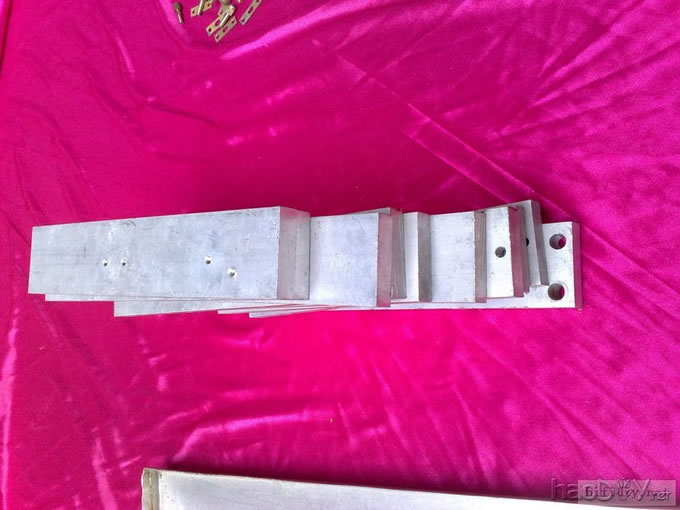

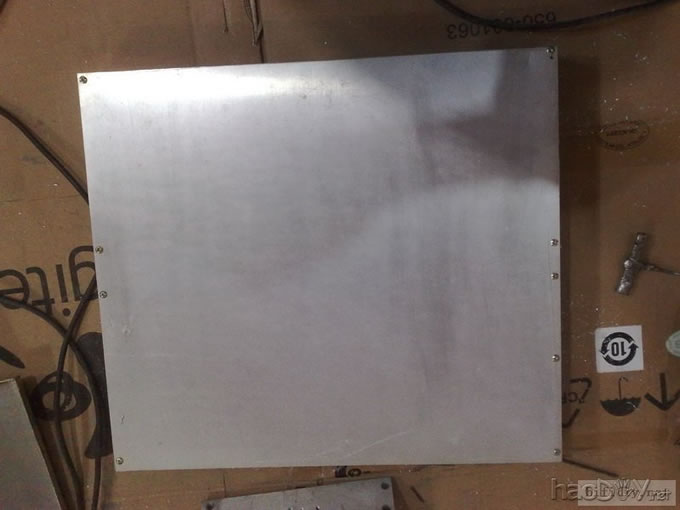

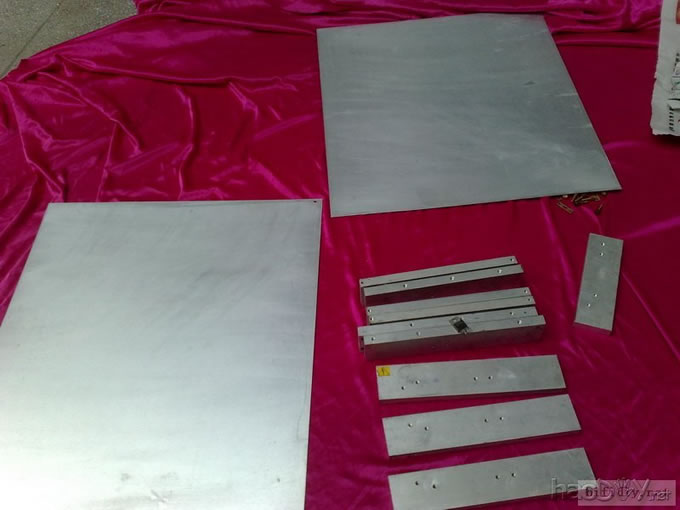

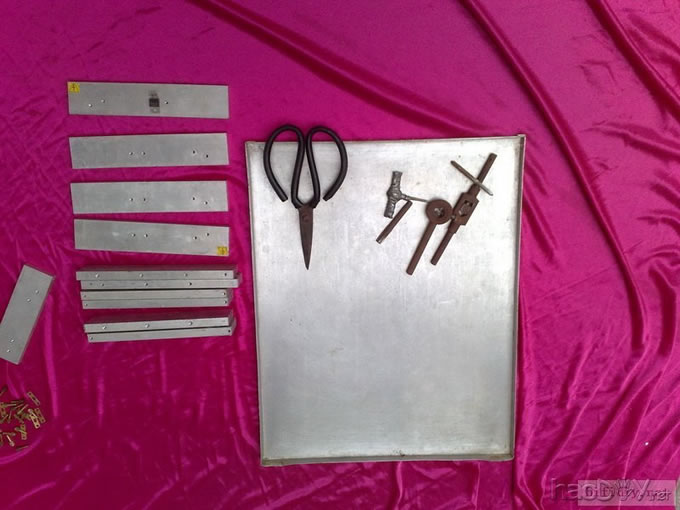

制作这台功放是为了以后制作大功放打一个基础，因为我自己装过不少功放，但是没认真设计过机箱，这次想用小型的来实验一下我的设计思路是否可取，另也请论坛的朋友们帮忙看那里需要改进，以后做大机箱可以尽量完美点。 制作目标如下 1：后级要采用4头牛，2头一组分别给左右声道供，为什么用4头不用2头呢，主要是想达到机箱不用太高而牛的功率很高，另外重心也要比2头好的多。 2；前级独立一组，或2组牛来供电这个大家都知道怎么做。 3：前级和后级的输入对地电阻控制在1M以上并且无噪音，这个比较难希望能成功。 4：机箱要对声道和前级和牛做很好的分隔，以利于功放达到低噪音。 5;信号地与电源地全用5W的电阻以浮地的接法分开，可以破坏地线大环，总共用了6只5W39欧姆的大电阻来隔离电源地和信号地 材料单：进口R牛单17V的4只 国产R牛双8.4V的2只 双波浪LM1875 2只 OPA627BP运放2只 尼康大体积小容量电容4只 尼康小电容N个 美国达尼电阻N个 双面敷铜PCB4片 铝条12根 铝板2片 小配件一大堆 好了现在说一下我做这功放的第一步：做机箱请看图说话，机箱如无意外将是论坛里见过最薄的机箱3厘米多高，《注是两牛都在装机箱内的机箱，分体的就免了吧》 这些铝条是我存了有1年的了一直在找利用的方案，这次的材料出了敷铜板是特意去买的其他都是手里现成的 用双面敷铜PCB主要是要屏蔽一下电路

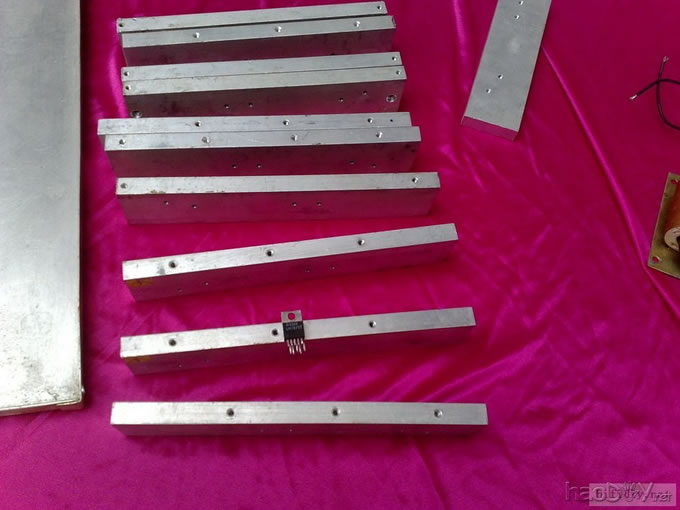

打孔和攻丝很辛苦，攻丝被我掰断过一只还划破手皮血是止不主所以中间休息了2天才在度开工

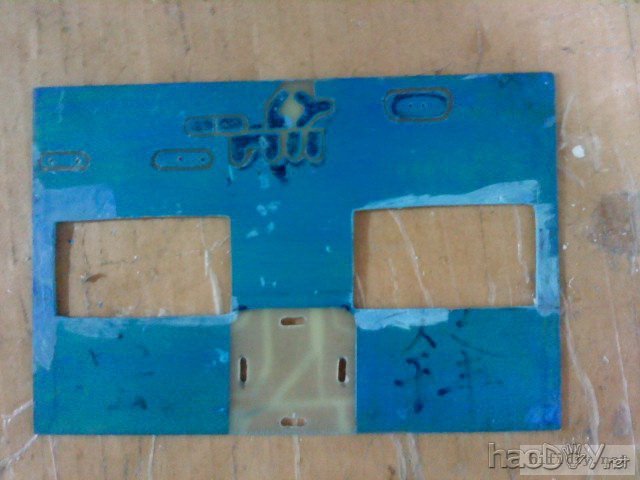

PCB制作 呵呵见笑了我不回用PCB设计软件，是用光感油抹上后，用刀把光感油刻掉再蚀刻的

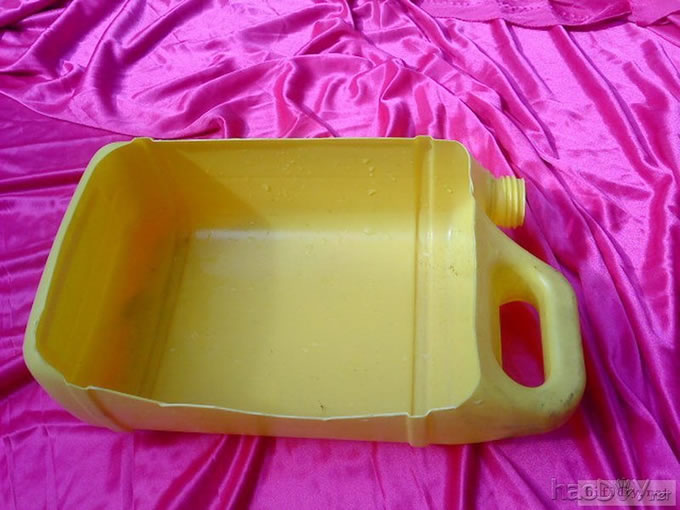

大家都用什么盆子？有用过这样的吗？很实用的东西推荐给大家用，回收药水时候一滴要水的不漏的从瓶口到如到 ...

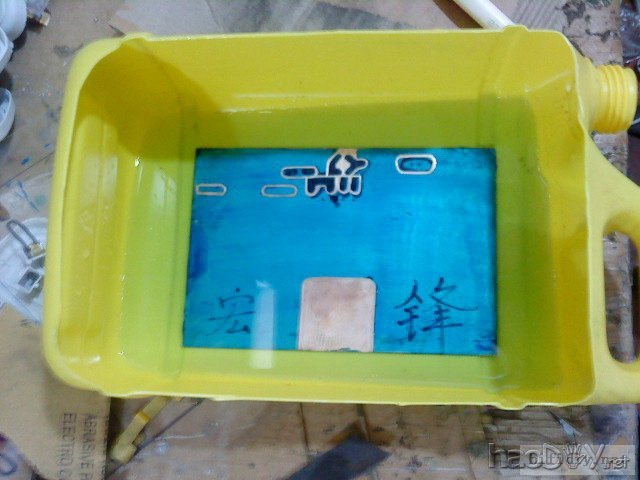

蚀刻中

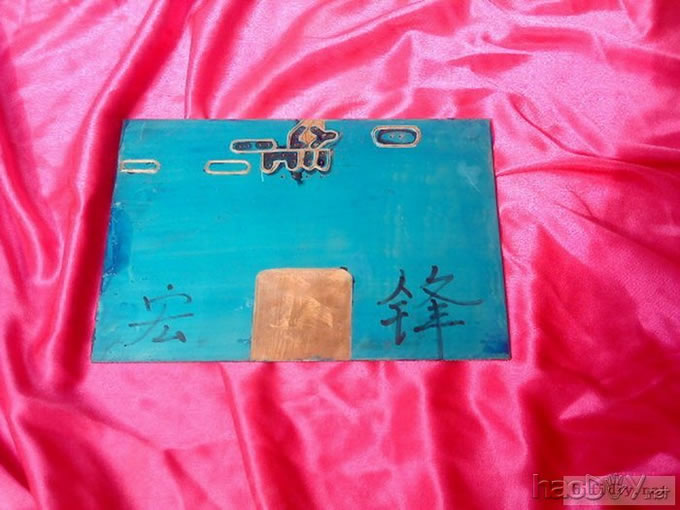

蚀刻好了
第三步装板

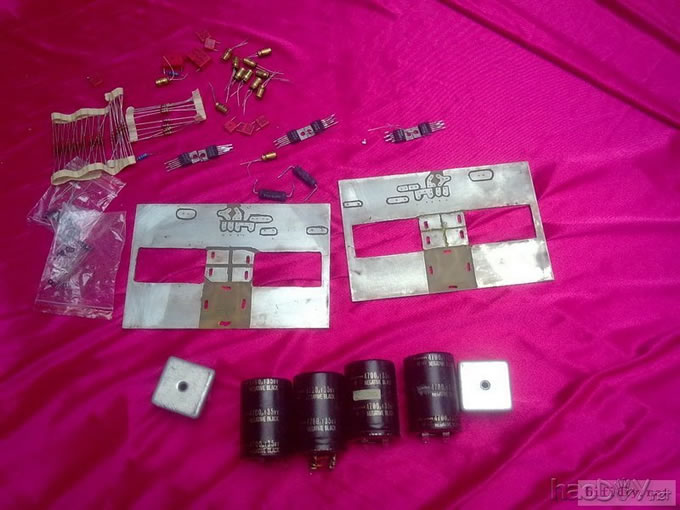

元件和做好的CB

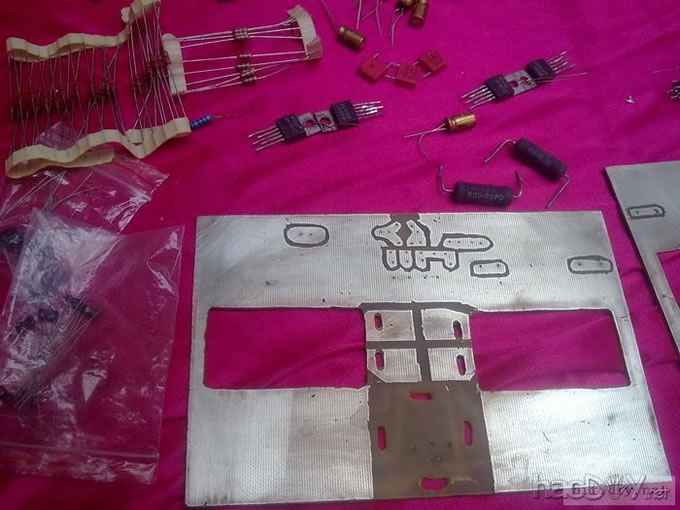

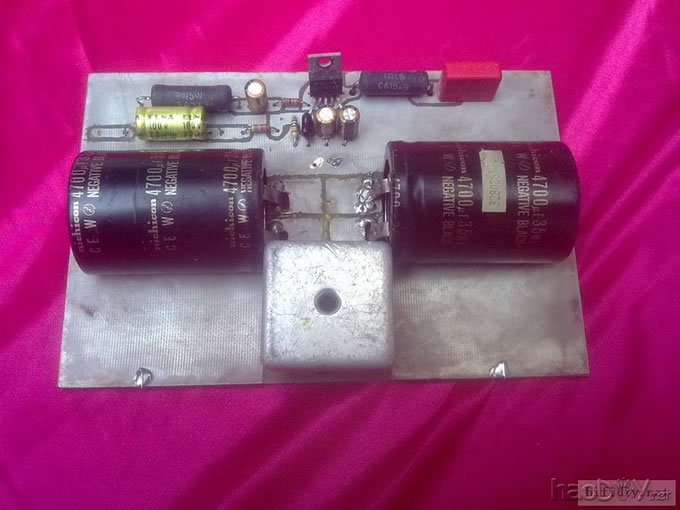

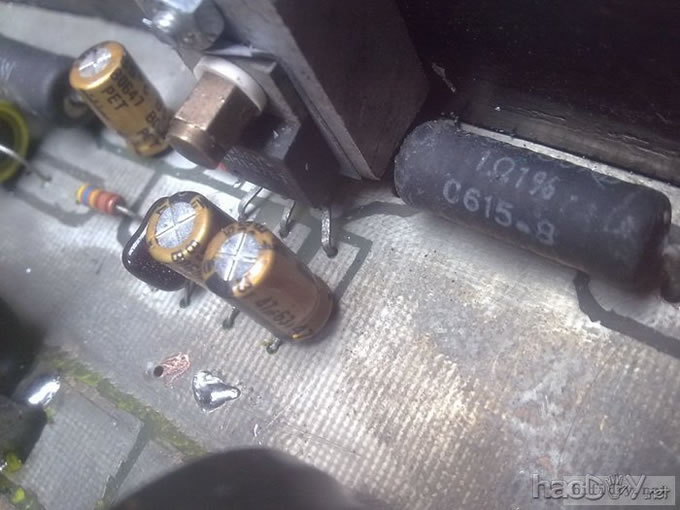

PCB做工不细大家见笑了

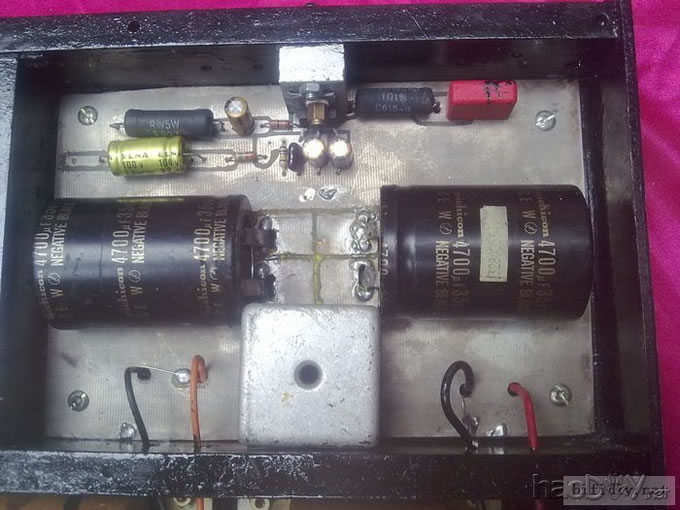

装第一块板上机箱

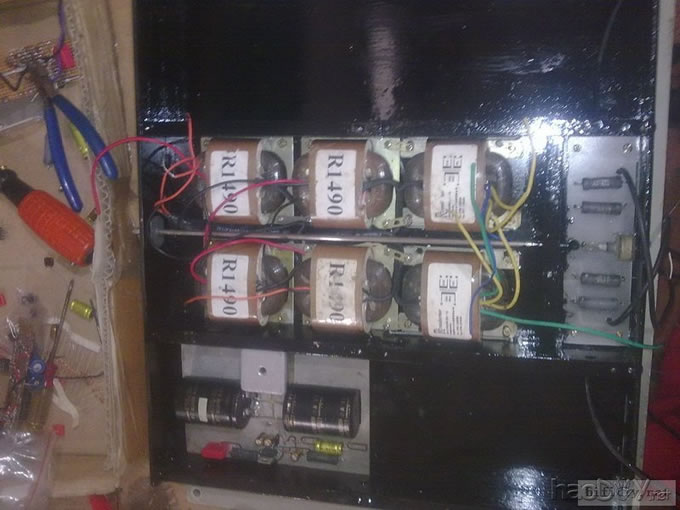

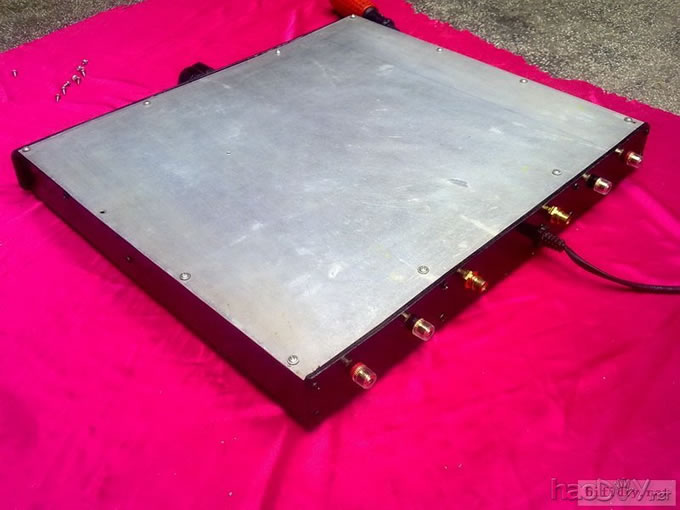

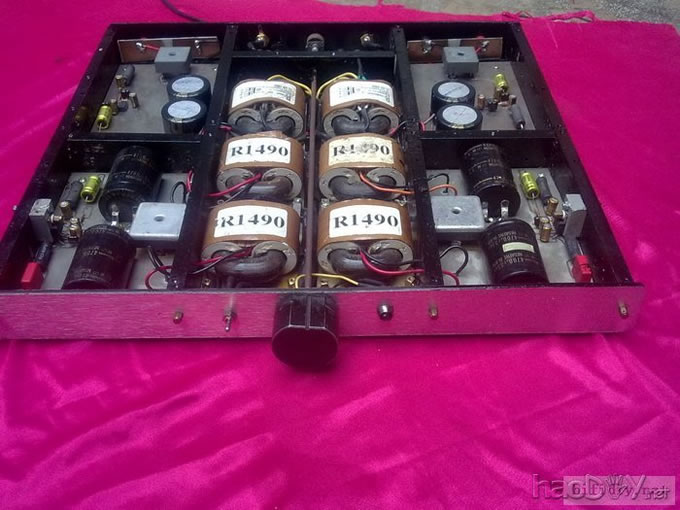

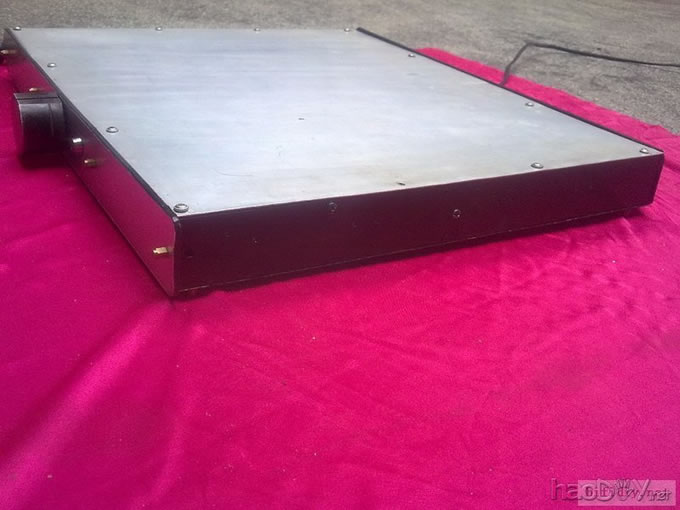

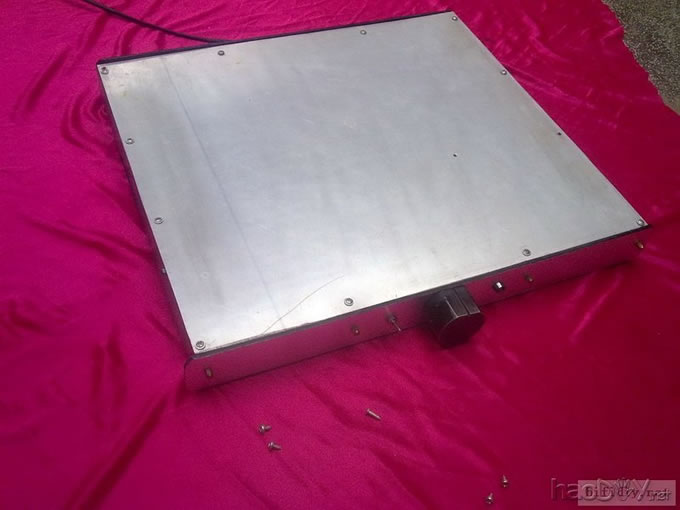

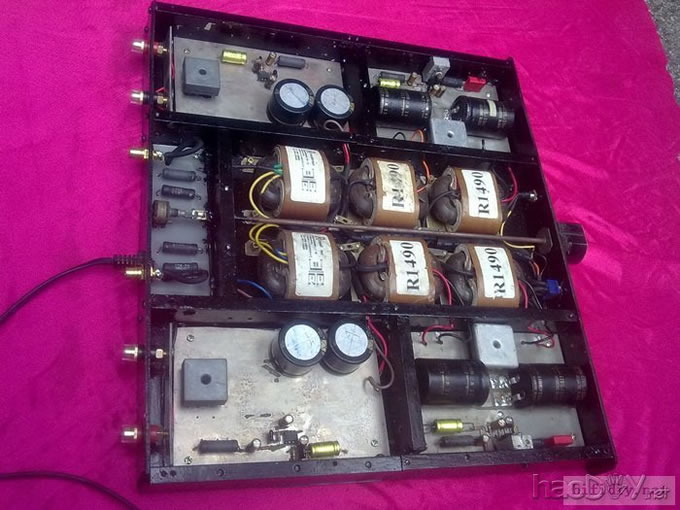

装完机后的样子
电位器直接设计在输入处，这次是实验做法，做工一般见笑了
