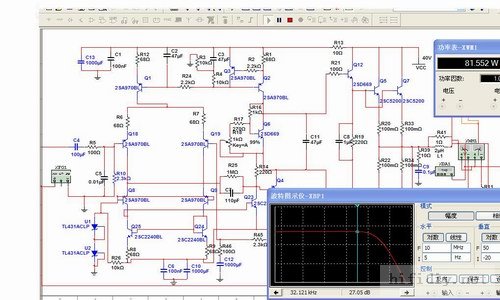

再来看看它的频响：

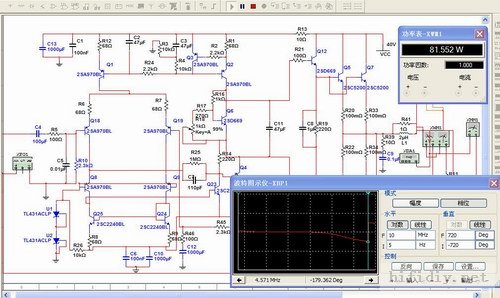

频响在32KHZ以后才开始明显下滑，说明输入端接的低通滤波合适，而且高频端无明显上扬现象，说明极点补偿电容能有效控制高频增益，高频稳定有保障。 再来看看高频相移情况：  到4.57MHZ相移才达到180度，相移荷量充足。 从仿真情况看，性能还是相当不错的。通过上面的仿真，说明线路原理设计是合理可靠的，可以动手了 二、制作过程：

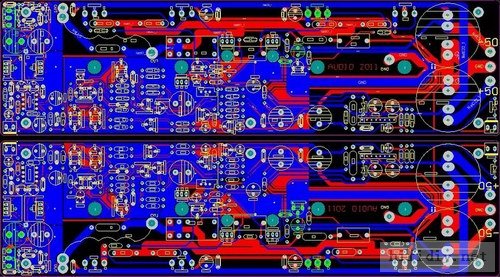

1、设计制作PCB。功放线路定形后，设计制作PCB便列入工作进程，由于PCB画板成功与否，是决定能否制作出优秀功放的前提条件，因此花在这的精力非常大，生怕做不好影响到整台功放的性能，而且不断重复开板显然不符合DIY者的经济承受能力，所以务求一次成功（ PCB设计重点是要解决地环路干扰问题，还要注意大电流大信号与小电流小信号之间的隔离，要注意供电电源走线与信号走线之间的隔离。还要注意敏感区与干扰源区的处理，务求噪声最小，干扰最小。 下图是PCB设计好后的情况：采用双面板左右声道独立对称设计。对称设计虽然美观，但很考验你对管脚的辨别能力（因为镜像拷贝出来后，元件的所有连接提示都没了），一不留神就出错，因为现在的PCB软件还没法做到自动化镜像，也许永远做不到  ，因为很多元件是三个脚以上的。
|
结果还是出了好几个BUG，还好能通过手工修改弥补）。
