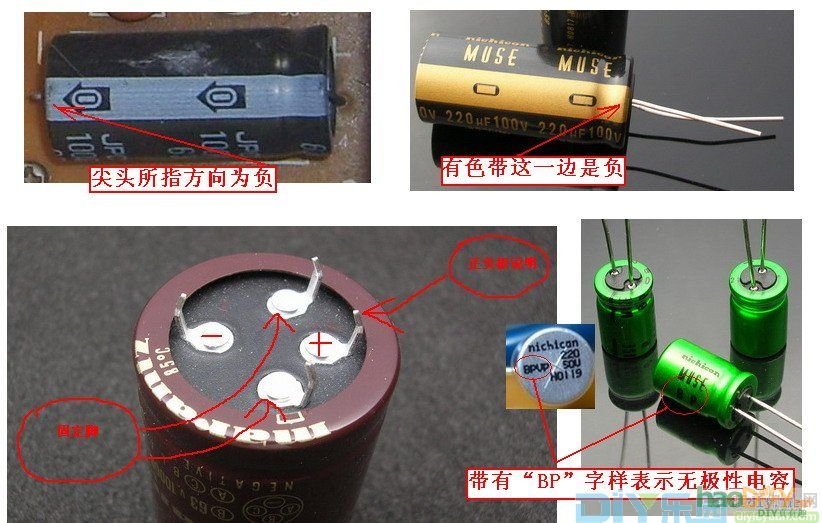

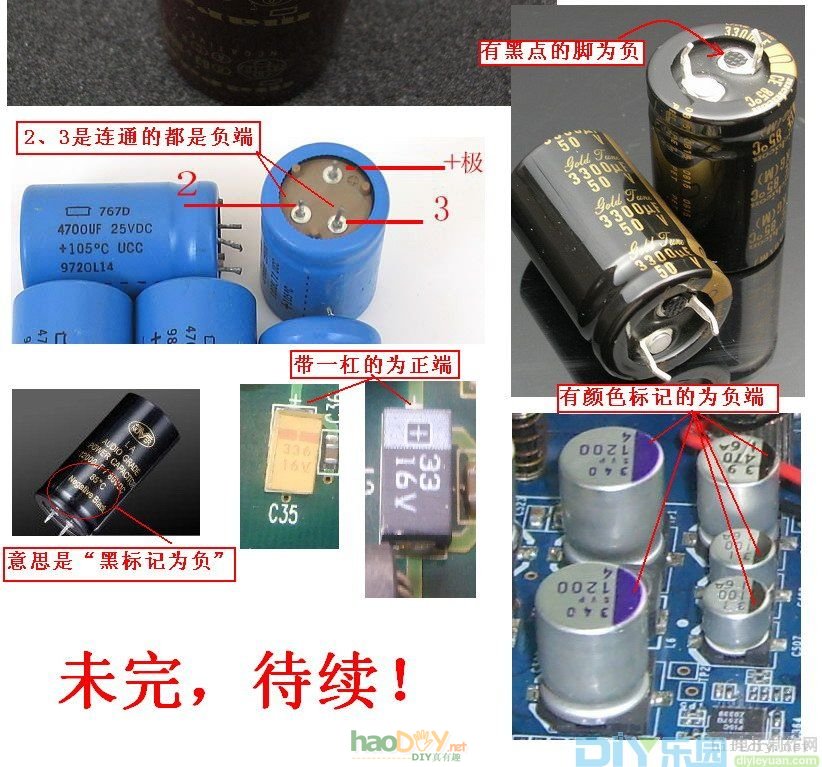

下图是电解电容的正负极识别

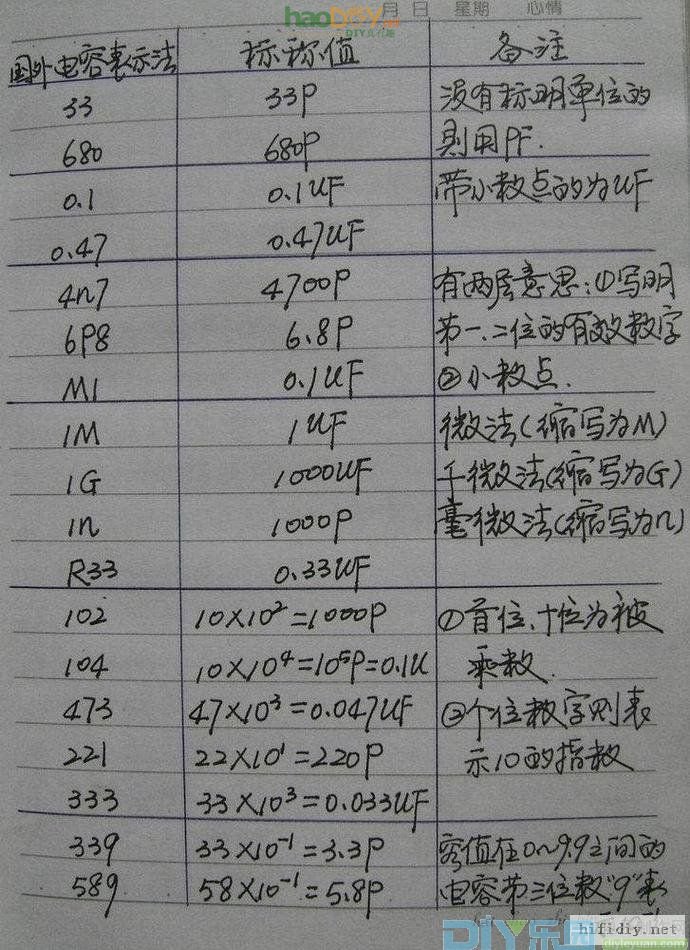

电容容量表示方法 下面接着就是三端稳压集成块了，常见的有78xx、79xx、317、337等等，见有朋友问它的引脚排列和接线方法，其实这个从它的“数据白皮书”里就能查到。
顺便我也画出来了。如下图

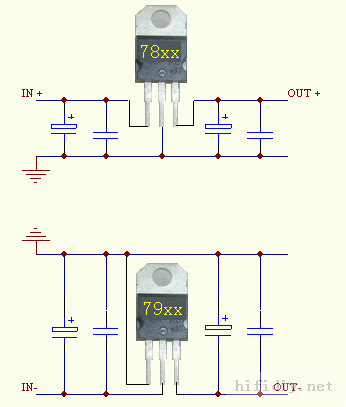

常用的78xx、79xx系列

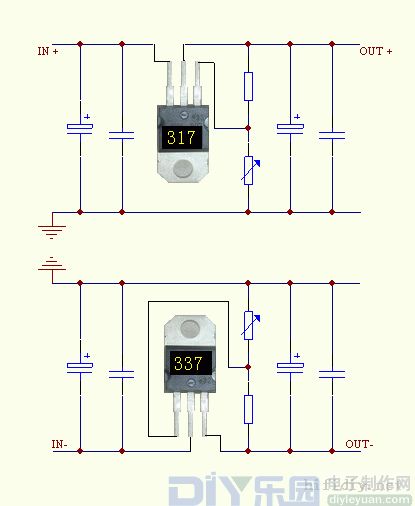

常用的317、337系列 |
|
下图是电解电容的正负极识别
电容容量表示方法 下面接着就是三端稳压集成块了，常见的有78xx、79xx、317、337等等，见有朋友问它的引脚排列和接线方法，其实这个从它的“数据白皮书”里就能查到。
顺便我也画出来了。如下图
常用的78xx、79xx系列
常用的317、337系列 |
