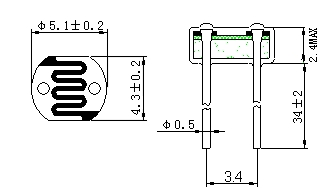

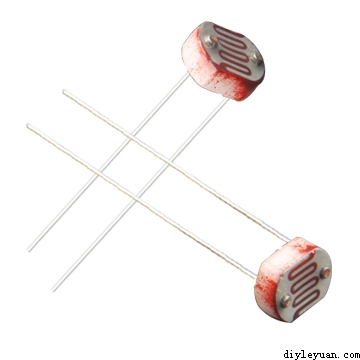

英文：CdS photoresistor 光敏电阻是一种特殊的电阻，简称光电阻，又名光导管。它的电阻和光线的强弱有直接关系。光强度增加，则电阻减小；光强度减小，则电阻增大。  光敏电阻器的电路符号  光敏电阻器  光敏电阻器的外形尺寸 光敏电阻的原理 当有光线照射时，电阻内原本处于稳定状态的电子受到激发，成为自由电子。所以光线越强，产生的自由电子也就越多，电阻就会越小。 暗电阻：当电阻在完全没有光线照射的状态下（室温），称这时的电阻值为暗电阻（当电阻值稳定不变时，例如1kM欧姆），与暗电阻相对应的电流为暗电流。 亮电阻：当电阻在充足光线照射的状态下（室温），称这时的电阻值为亮电阻（当电阻值稳定不变时，例如1欧姆），与亮电阻相对应的电流为亮电流。光电流=亮电流-暗电流 光敏电阻的优点：内部的光电效应和电极无关（光电二极管才有关），即可以使用直流电源。灵敏度和半导体材料、以及入射光的波长有关 光敏电阻的缺点：受温度影响较大。响应速度不快，在ms到s之间，延迟时间受入射光的光照度影响（光电二极管无此缺点，光电二极管灵敏度比光敏电阻高） 光敏电阻的应用范围：光敏电阻器广泛用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱，红外通信等国防、科学研究和工农业生产中。另外光敏电阻器也应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节，照相机的自动曝光控制等）及各种测量仪器中。 光敏电阻应用电路（光控开关）  LM339光控开关电路
当光线强时，光敏电阻器R2的电阻小，lm339的+端电位比-端的电位高，LM339输出高电平。三极管不导通，继电器不吸合。
(责任编辑：admin)当光线弱时，光敏电阻器R2的电阻大，lm339的+端电位比-端的电位低，LM339输出低电平。三极管导通，继电器吸合。 |
