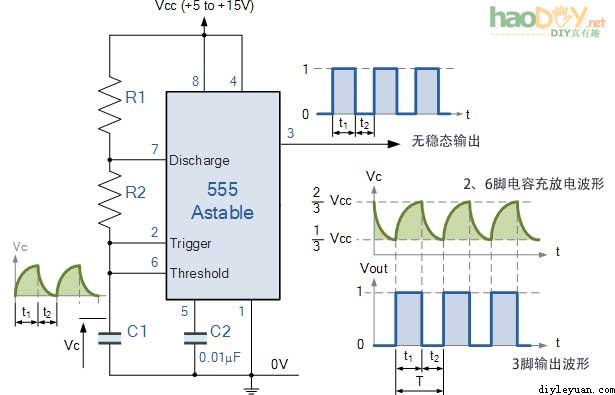

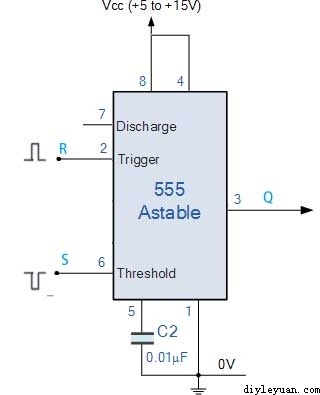

无稳态模式：在此模式下，555以振荡器的方式工作。这一工作模式下的555芯片常被用于频闪灯、脉冲发生器、逻辑电路时钟、音调发生器、脉冲位置调制（PPM）等电路中。如果使用热敏电阻作为定时电阻，555可构成温度传感器，其输出信号的频率由温度决定。 电阻R1、R2和电容C1构成定时电路。定时电容C1上的电压UC作为高触发端TH（6脚）和低触发端TL（2脚）的外触发电压。放电端D（7脚）接在R1和R2之间。电压控制端K（5脚）不外接控制电压而接入高频干扰旁路电容C2（0.01uF）。直接复位端R（4脚）接高电平，使NE555处于非复位状态。 多谐振荡器的放电时间常数分别为
tPH≈0.7×（R1+R2）×C1
tPL≈0.7×R2×C1
振荡周期T和振荡频率f分别为
T=tPH+tPL≈0.7×（R1+2R2）×C1
f=1/T≈1/[0.7×（R1+2R2）×C1]
 NE555无稳态电路(多谐振荡器电路)  |
