超声波测距仪的制作(5)

时间:2014-07-04 18:05来源:未知 作者:admin 点击:
四、调试 1 调整发射接收电路 把IC1从插座上拔下,并短接IC1插座的1和3脚,这时IC2的4脚应为高电平,并会持续发出高频载波信号,频率约为40KHz,此时可用示波器监测IC4的1脚信号。让超声波探头朝向一面墙,使发出的
四、调试
1 调整发射接收电路
    把IC1从插座上拔下,并短接IC1插座的1和3脚,这时IC2的4脚应为高电平,并会持续发出高频载波信号,频率约为40KHz,此时可用示波器监测IC4的1脚信号。让超声波探头朝向一面墙,使发出的超声波返回而被接受器检测到,同时用示波器检测IC4的1脚信号,慢慢调节VR1,使IC4的1脚输出信号最大。 断开IC1插座的1和3脚短接线并插上IC1,此时再用示波器监视IC4的1脚信号,应能看到超声波脉冲串。
超声波测距仪的制作
2 调整误检测电路

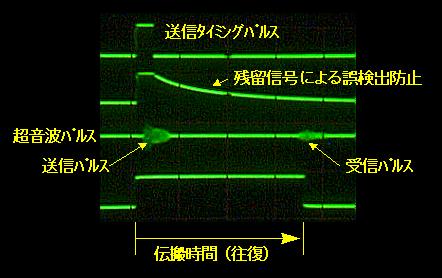

    通常该部分电路不需要调整,但如果发现测量几米外的物体,电路始终显示为0.40,这表明该仪器受到自身发出的检测脉冲干扰。这时我们需检查或稍许增多C11的容量,说明第1条线测得于IC6的第1脚,第2条线测得于IC5的3脚,第3条线测得于IC4的1脚,第4条线测得于IC6的10脚。
超声波测距仪的制作
3 调节计数电路脉冲频率
     让电路板垂直于墙面1m处,调节VR3在中间位置,再调节VR2使显示1.00,但在环境温度改变时,一般需再次调节VR2,校准测距仪。

4 关于短距离的测量
     当我们将测距仪逐渐靠近被测物体,最终读数显示在34cm左右。因为这个电路C11取值为0.1uF,由于防误检测电路的保护作用,所以最小测试距离限制为34cm左右,如要进一步缩短测试距离,由前面分析可知,我们必须让发出的测试脉冲宽度更窄,同时减小防误检测电路C11的容量。但由于超声波发射器的输出功率有限,如果缩短测试脉冲时间,意味着减小了测试脉冲的输出功率,在测试距离增加时,会使反射回来的信号很弱,造成仪器在长距离测量时受到影响。

5 关于长距离测量
长距离测量由于各种因素的影响会困难一些。有几点测量时我们必须注意:
1)被测目标必须垂直于超声波测距仪。
2)被测目标表面必须平坦。
3)测量时在超声波测距仪周围没有其他可反射超声波的物体。
由于发射功率有限,测距仪无法测量10m外的物体。



超声波测距仪的制作
