超声波测距仪的制作(3)

时间:2014-07-04 18:05来源:未知 作者:admin 点击:
-12 x 17.18 x 10 3 )= 12K 由于在不同的环境温度下,声波的传播速度会不同,为适应不同环境温度下测量的需要,我们要求电阻R具有一定的调节范围,这里用VR2,VR3进行调节,其中VR2为粗调电阻,VR3为精调电阻。同样
-12 x 17.18 x 103)  = 12KΩ
由于在不同的环境温度下,声波的传播速度会不同,为适应不同环境温度下测量的需要,我们要求电阻R具有一定的调节范围,这里用VR2,VR3进行调节,其中VR2为粗调电阻,VR3为精调电阻。同样我们可以算出在不同温度下的计数脉冲频率值,如:温度为46.5℃ 时,
f = 1/(2.2 x C x R)
 = 1/(2.2 x 2200 x 10-12 x 11.5 x 103) =17.97KHz
环境温度为1.5 ℃时f = 1/(2.2 x C x R) )
= 1/(2.2 x 2200 x 10-12 x 12.5 x 103) = 16.53KHz
    实际上,在不同环境温度下时,我们只要测试标准距离1m,调节计数电路脉冲发生器的频率(VR2和VR3),使其显示为100即可。
超声波测距仪的制作

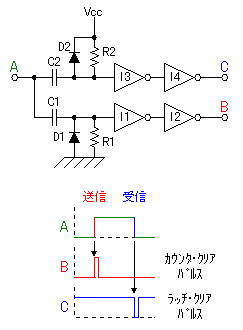

    这里简单介绍一下计数器的清零及数据锁存过程。A点波形即表现测试脉冲往返的时间,当A点电位由低变高时,由于C1电压不能突变,故B点会产生一个复位脉冲信号使计数器清零,同时IC6内与非门被打开,IC8开始通过CLOCK脚计数;同样当A点电位由高变低时,由于C2电压不能突变,故C点会产生一个锁存脉冲信号使计数器数据被锁存,同时IC6的有关与非门被关闭,IC8开始停止计数,完成计数过程。 (责任编辑:admin)
