家里么有集中供暖，所以搬进去时就自己加装了土水暖，使用中才发现烧煤太麻烦了，灰尘太大、炉火不好控制，白天上班家里么人，炉子稍么封好就灭火了~~~搞到最后是三天两头的得生炉子，烦不胜烦就放弃不用了，改用油仃取暖器。油取暖器不错，省心了，可一个大功率的油取暖器只能凑合热一间屋子，取暖效果实在不怎么样。同时的，电费猛涨，去年冬天每月电费都在600左右了。今年本想装燃气壁挂炉取暖的，可家里实际管道安装太麻烦，还得大面积换几处地板。所住地集中供暖也许就这一半年的时间，在这时候投资不菲大动干戈的装燃气壁挂炉想想就头痛~~~~ 无意中看到论坛ayxhl 达人的暖气改造参赛贴，详见http://bbs.mydigit.cn/read.php?tid=417037 深受启发，而且改造相对也很容易，即使失败也损失不大，遂仿而改之。在此对ayxhl 达人表示衷心感谢！！！ 改造全部自己动手，发扬DIY精神，坚持原有管道少改动、原有管件尽量采用的原则~~断断续续历时2周多完成（期间包括XB购物、跑工业品市场、不合理安装返工）话不多说，直接上完成图~~~

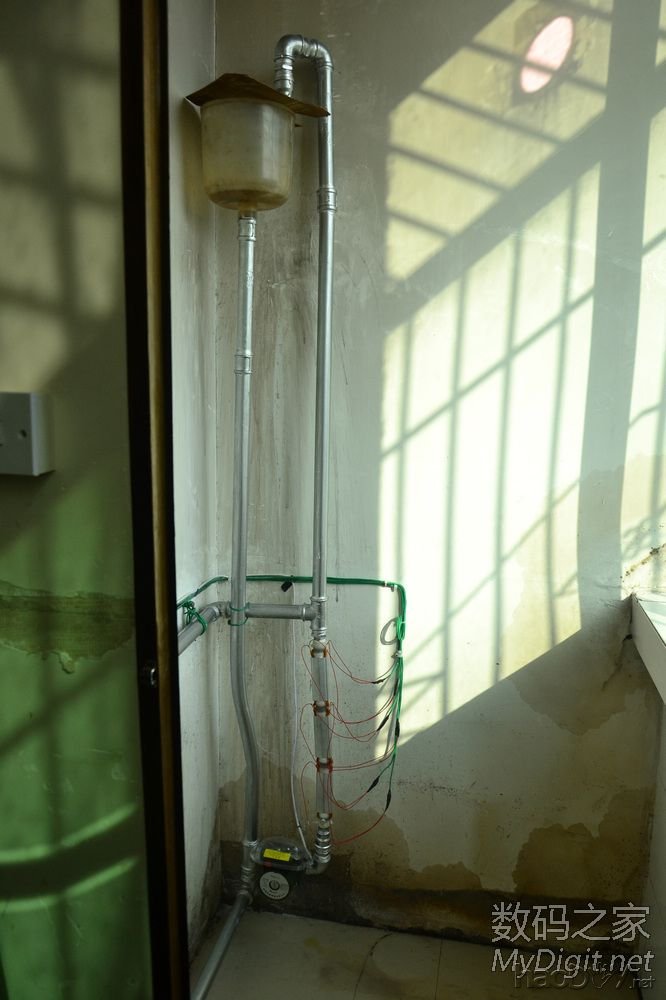

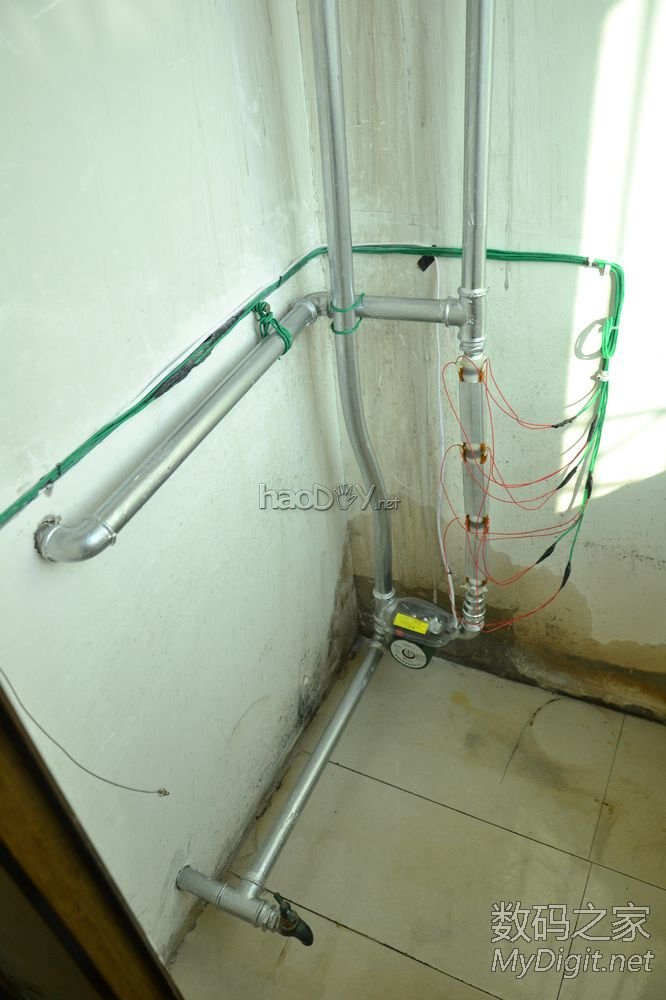

PTC加热管和循环泵，循环泵安装在回水端，原水斗和泄压管保留。其实泄压管也可以拆除的~~ 后面墙水印是以前煤炉开锅，水斗溢水造成~~~

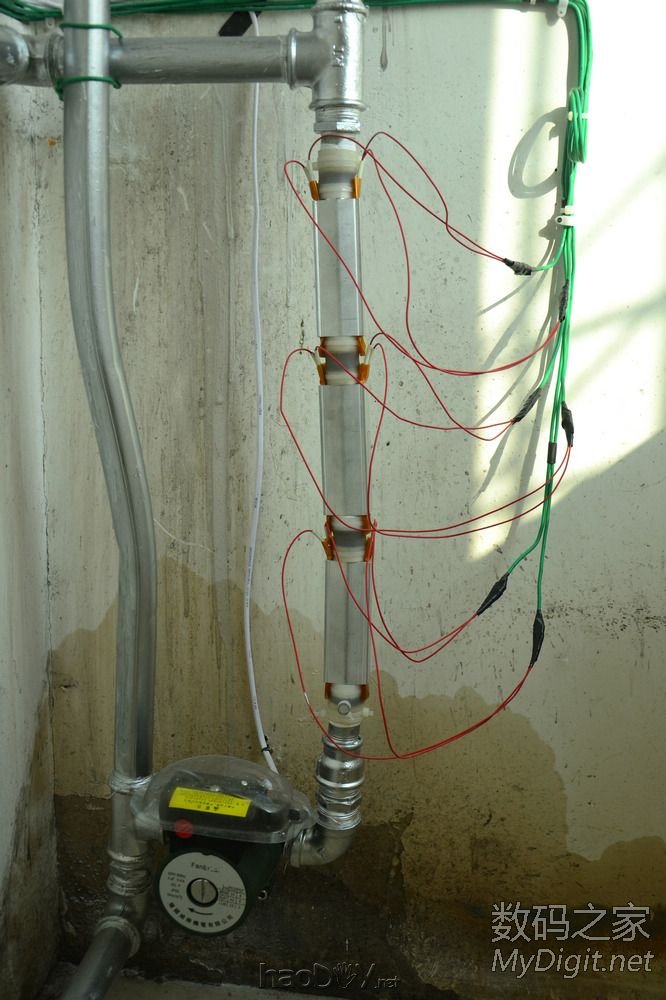

3个加热管串起在一处~最底下是循环泵~

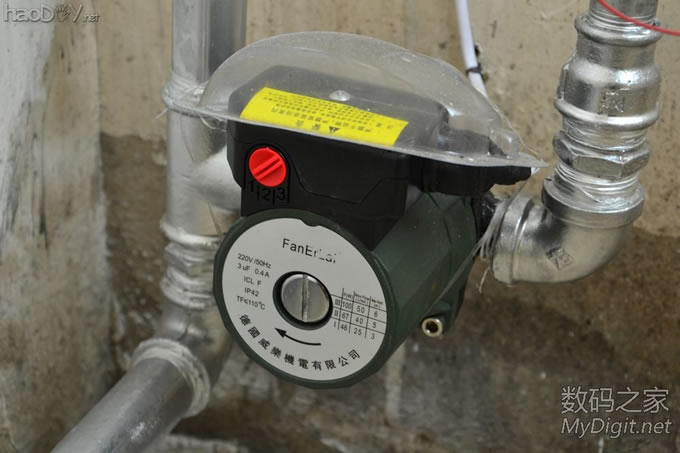

循环泵3档可调，平时选择最小的41W运转，找个帽子给它戴上，防止接线盒淋水

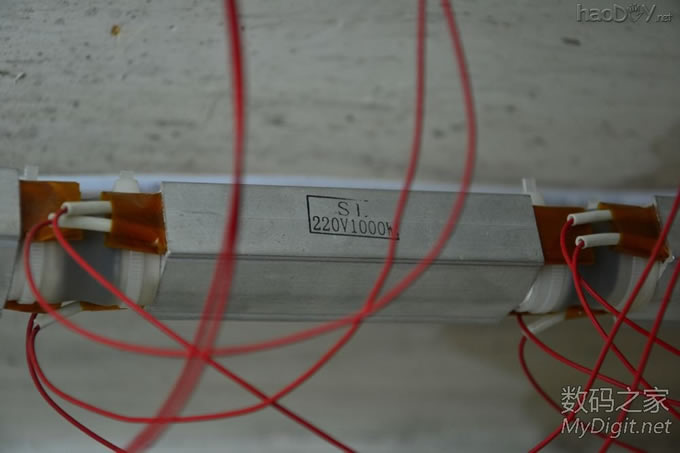

PTC加热管标注每个功率1000W，实际测量只有700W不到
这是阳台隔出的锅炉房  ，面积大概1平米多，专门用来防水暖煤炉的~

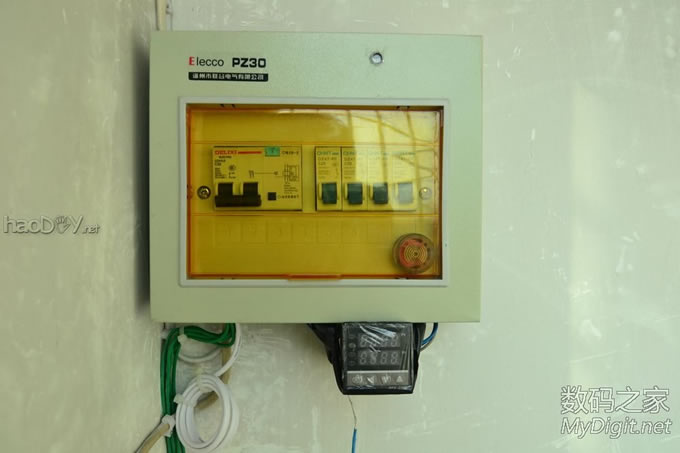

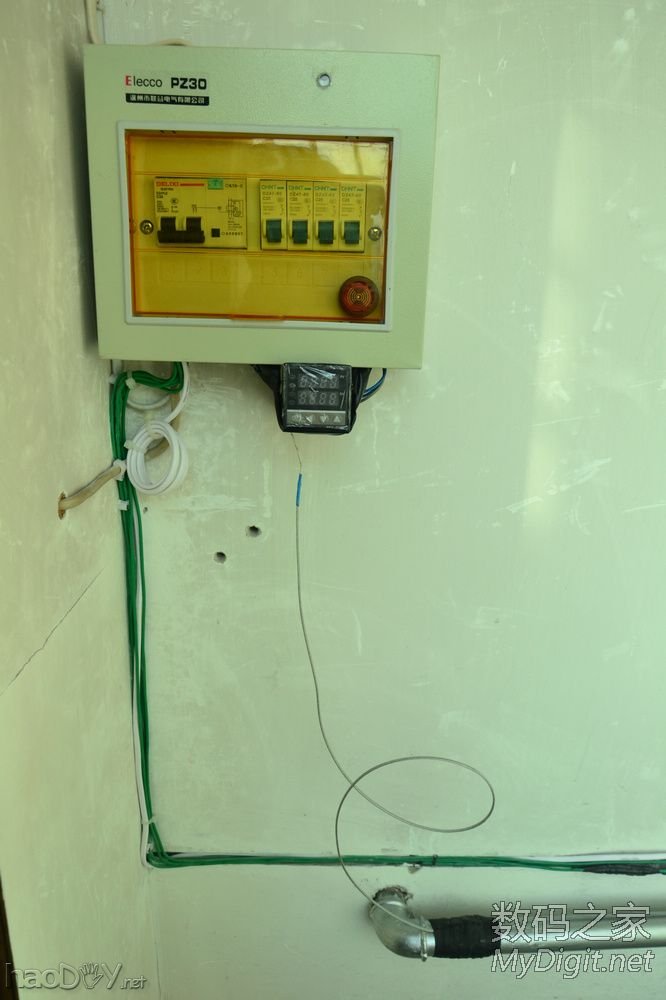

配电控制箱，下面那个小的是温控仪~

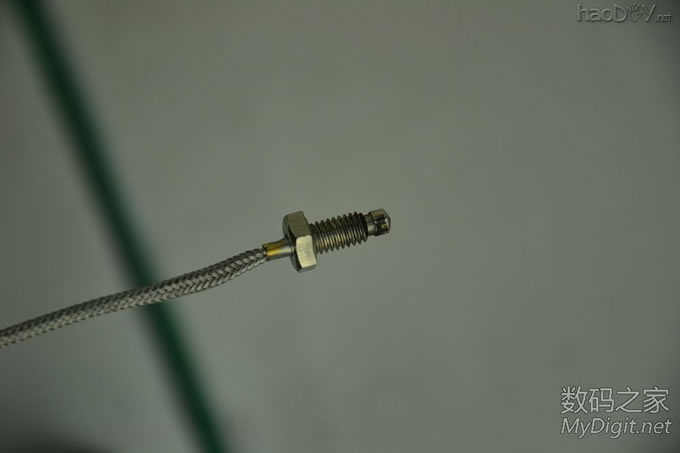

M6螺钉式K型温度探头，原计划锥丝固定在水管上，后来发现这个探头和M6螺丝不是密封的，只好作罢！！

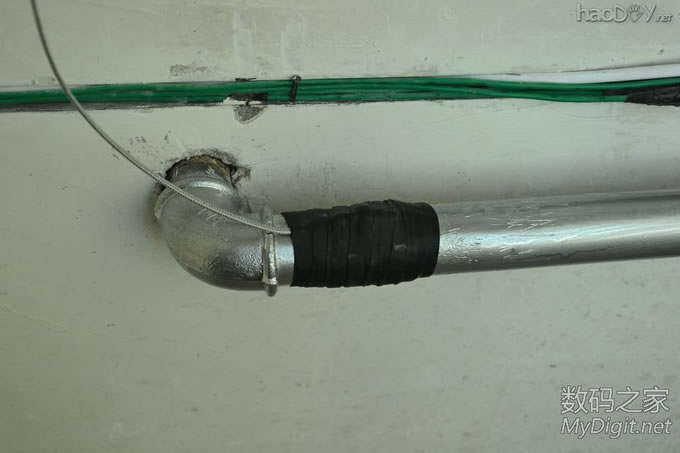

温度探头最后用胶带包裹在出水管上。实际测试效果一样的，很准确~~

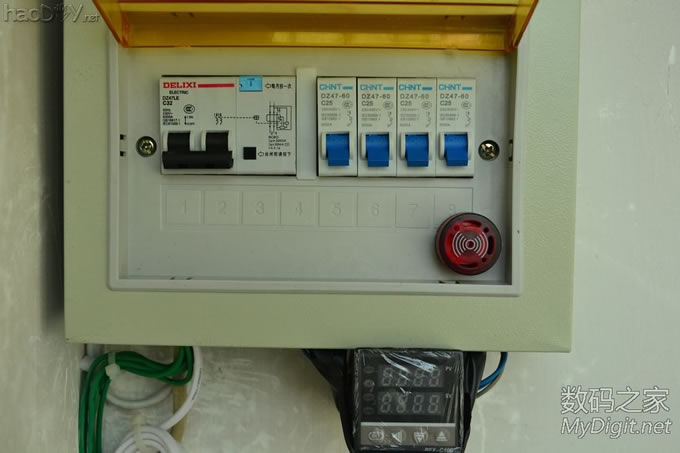

配电箱从左往右看，黑手柄的是2P漏电保护器，第1个蓝色是PCT 1号加热管，后面是2号和3号，最后一个是循环泵。右下角红色的是温度超温报警器。

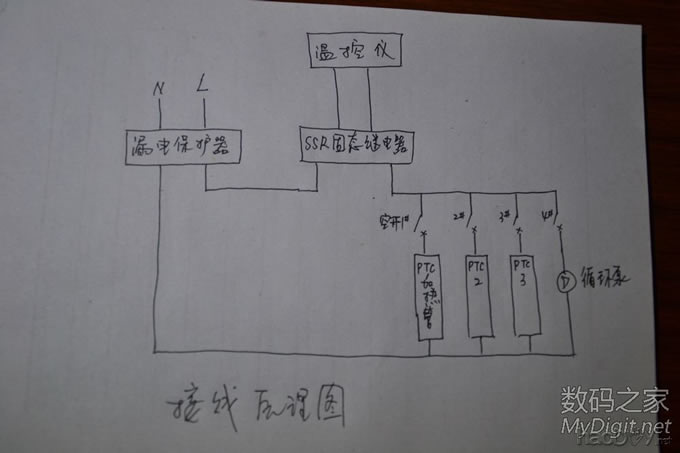

简单接线图~

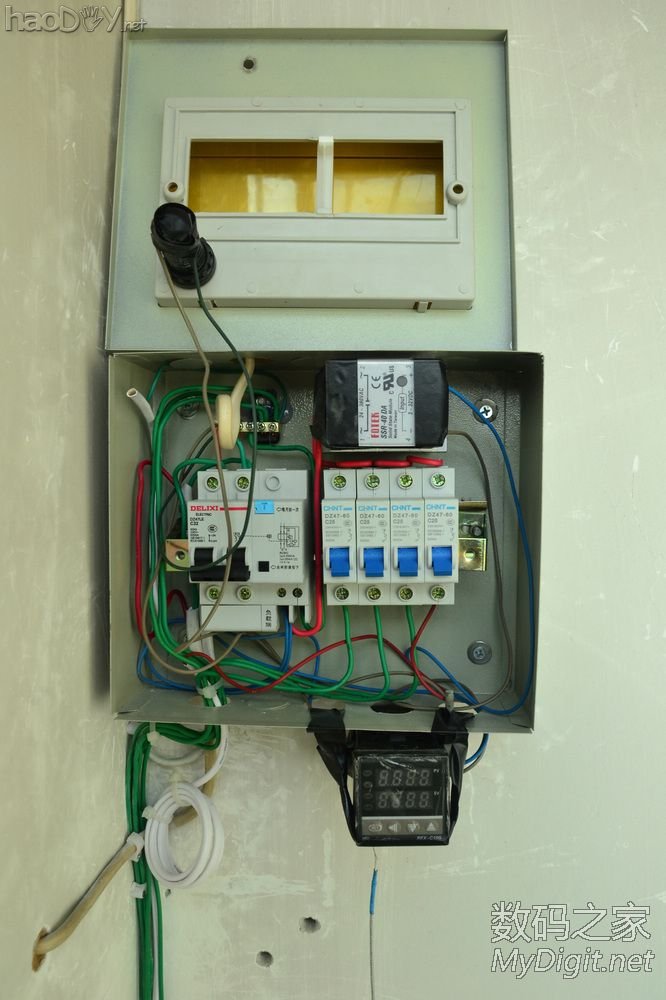

线么有整理，看起来有点乱，呵呵。4个小空开上面那个是SSR固态继电器，配电盒刚好能放下，所以就装里面了。

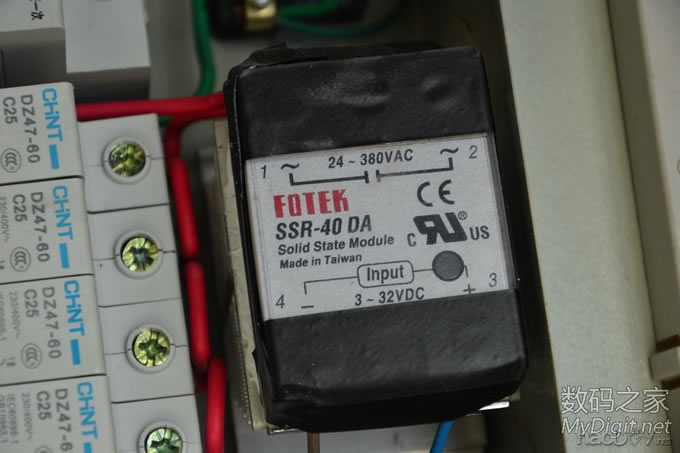

SSR选用40A的。工作时线路接通后有LED灯亮指示~

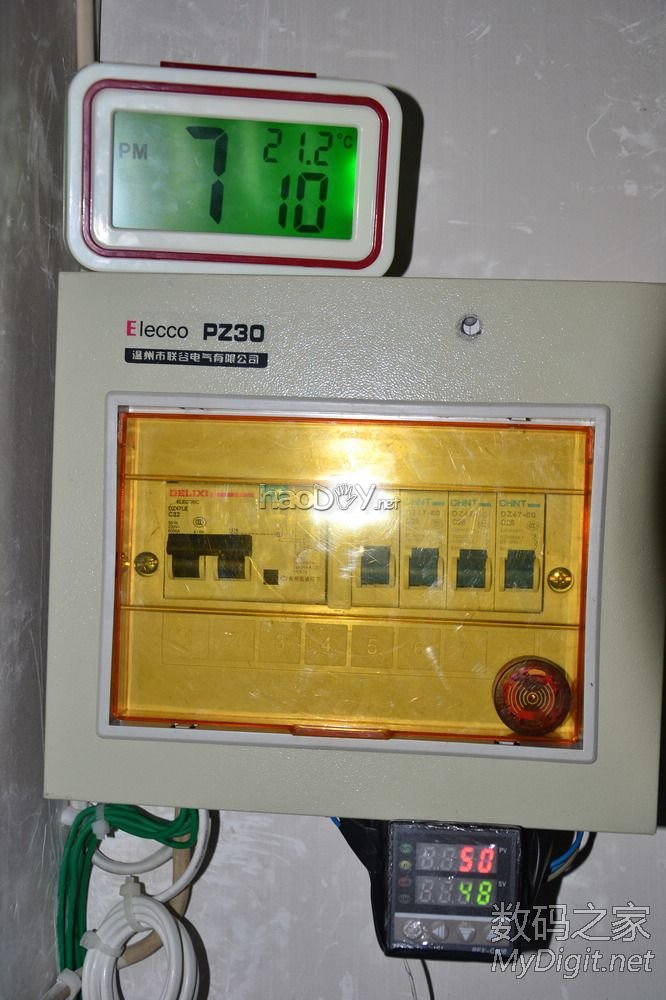

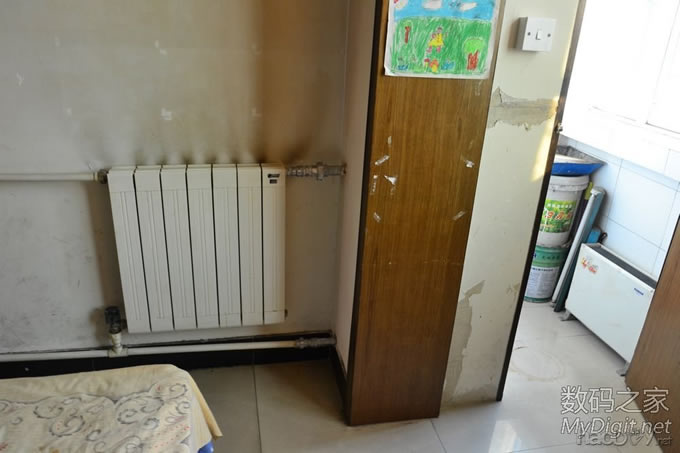

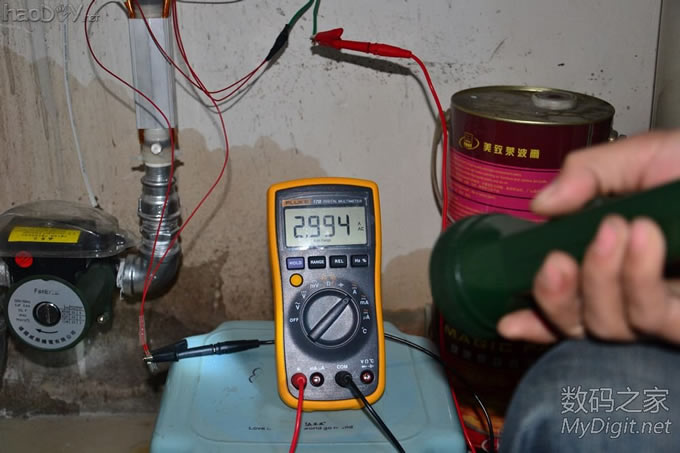

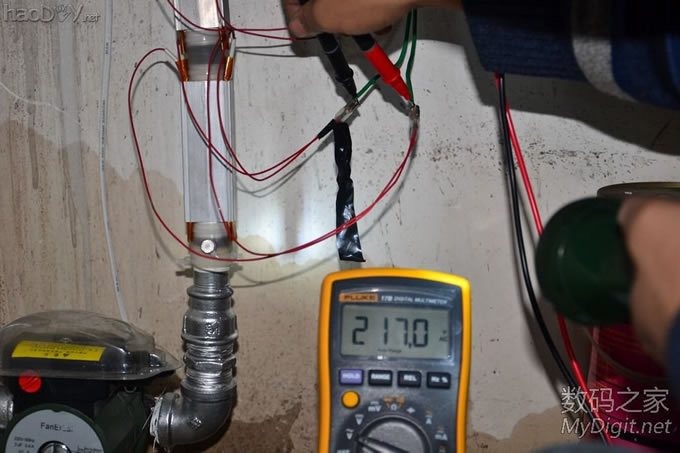

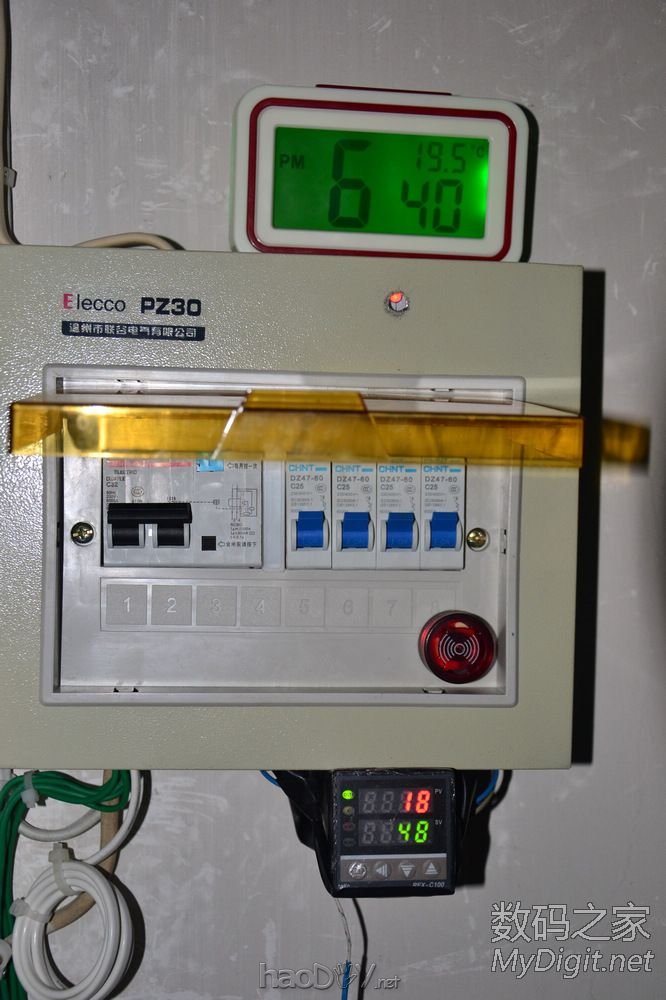

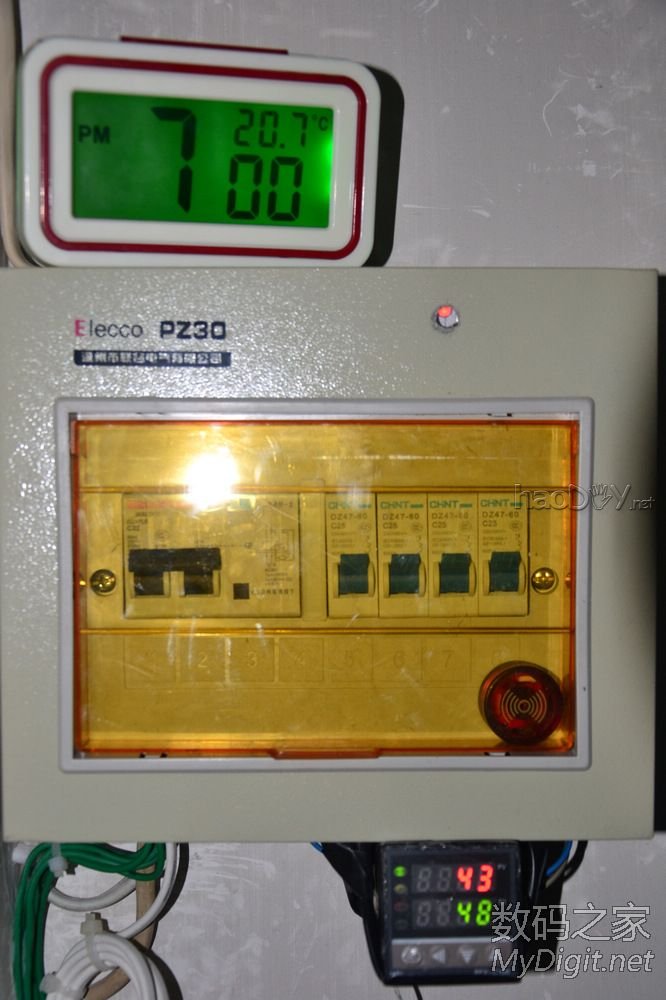

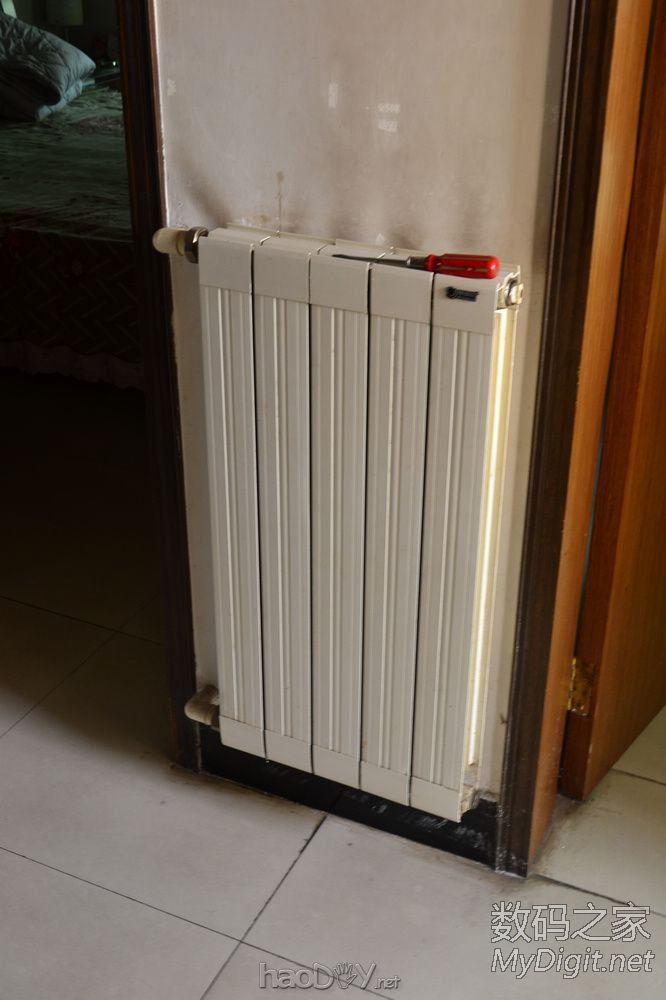

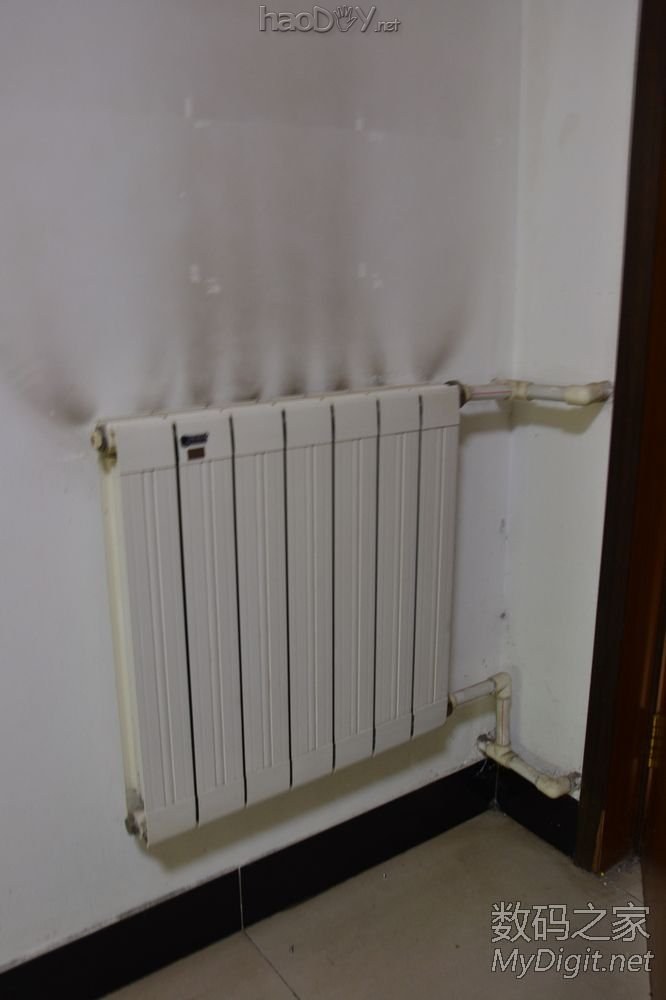

合上盖子再看看，配电箱上面SSR指示灯那里钻了个孔，方便观察运行情况~ 使用结果下楼继续~~~~ 等待审核~~~~晚上发不完了~~~~~  10楼继续 接1楼继续~~~  晚上电压有点低217V~~~~  单个实际电流最高一个大概3A，另外2个2.5左右，（开始买了2个，后来发现功率不太够又买了一个，后买的那一个比前面的电流大了0.5A左右，估计不是同一批产品吧？  设定50度断电，46度通电运行（温控仪设定48度上下2度动作）6：40开始加热。。。。。（注意看SSR那个小孔通电指示灯亮）  加热20分钟时管水温43度  加热30分钟后，到达设定断电温度50度，（SSR通电指示灯灭）  共3组暖气片~~这是离加热部分最近的一组（一墙之隔）   另外2组 使用环境： 所在地陕西宝鸡，居住楼属90年代单位建住宅楼，2室1厅1厨1卫，面积大概60平方米。以前住进来时为增大空间，将阳台与房子打通成一体，因而密封保暖效果不好。3组暖气，大屋、小屋、客厅各一组，最远一组离加热部分大概6M距离。 使用总结： PTC功率： 3个PTC合计电流8A 8A*220V=1760W 一个3A的660W、两个2.5A的各550W 外加循环泵41W 总功率1800W左右 容水量：大概多半桶~~么错，就是多半桶~（铜铝复合的暖气片容水量的确很少，用过的就知道） 使用结果： 由于天还么冷下来~只试用了2天，设定50℃停、46℃运行时，从凉水到停用时30分钟，之后每加热11分钟左右，停10分钟左右，基本上对半，也就是说，全天24开启的话，大概实际运行13小时，房间温度还不错，能明显感觉到暖和~~由于还么有真正冷下来，所以就么多测试~计划等采暖时调整到55度使用。 每天耗电量=13小时*1.8度=23.4度（总功率1800W大概1小时1.8度电） 月耗电量=30天*23.4=702度 月电费=702度*0.6元=421元 实际使用中晚上和白天家里么人时可以调低温度或者只开1个PTC加热，可以减少耗电量。就个人而言，全开421元月电费虽然高了点，却还是可以接受的，相比我以前用的油仃电暖气只热一屋就600左右电费很划算了~~~同时的，相比集中供暖、单位统一供暖，这个应该也可以接受~~~~（当然，耗电情况仁者见仁智者见智，各地电费不一，仅供参考  ）最后是大家都比较关心改造成本，这个其实真不多~~~~~~就自己改造而言，材料、成本如下： PTC加热管 3个 81元 （单价19元、运费12 、我开始买了2个，后来发现功率不够又买了1个， 多出12元快递费） 连接用耐高温硅胶管4个 （这个是PTC的卖家送的裁好的，XB上有大量硅胶管，1M也就7元，使用更方便） 循环泵含快递费 140元 （水暖专用的） 配电箱及保护器、空开等大概80元 （当地工业品市场买的，价钱记不准确了） 温控器、SSR固态继电器等 97元 （含快递费） 其他零碎6分接头生料带等 算20元吧 合计：418元 其实要降低成本也很容易，我是计划若改造失败后原件做他用而考虑的，像温控器可以换成ayxhl 达人帖中的那种，也就几块到十几块，开关除了漏电保护器外其他可以用普通多头墙壁开关，甚至循环泵也可以不用，利用压差自循环~加热器也可以选用现在市场上的水暖电加热棒~~~~~ 编辑几个钟头，终于要完结了，发这个贴的目的就是给有需要坛友做个参考，愿大家和家人都能过个温暖的冬季！！！！ (责任编辑：admin) |
