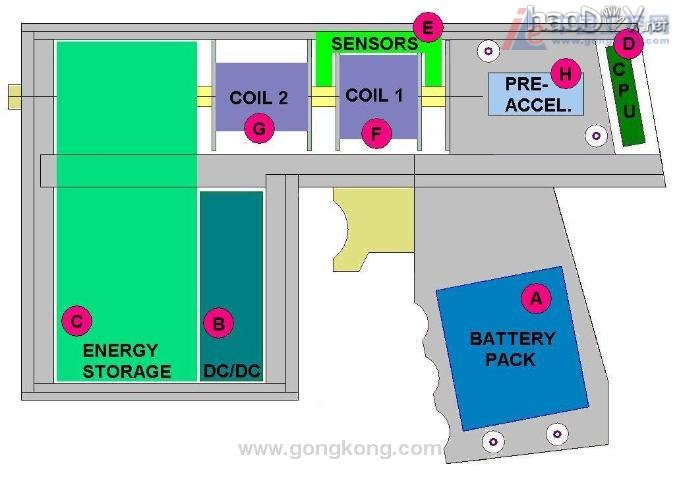

高斯　GP-219　电磁无声手枪

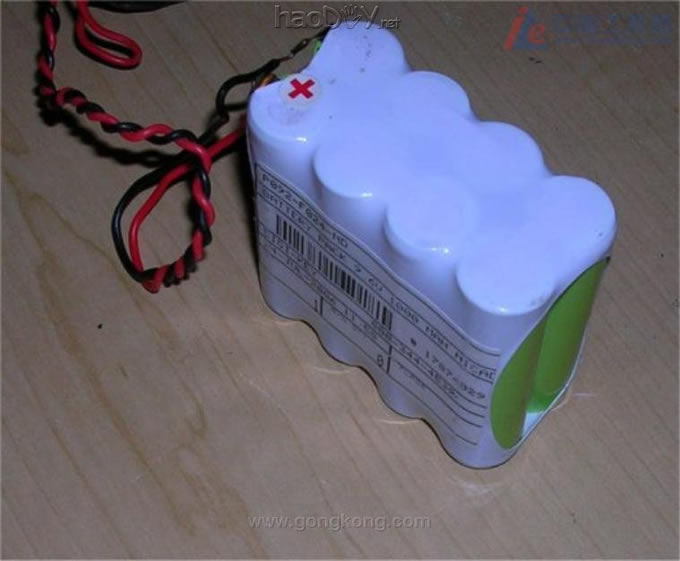

A、8只AA镍镉电池，额定电压9.6V

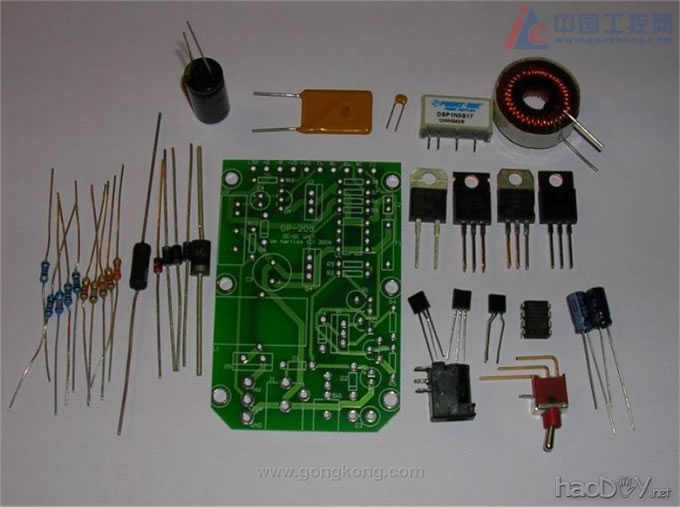

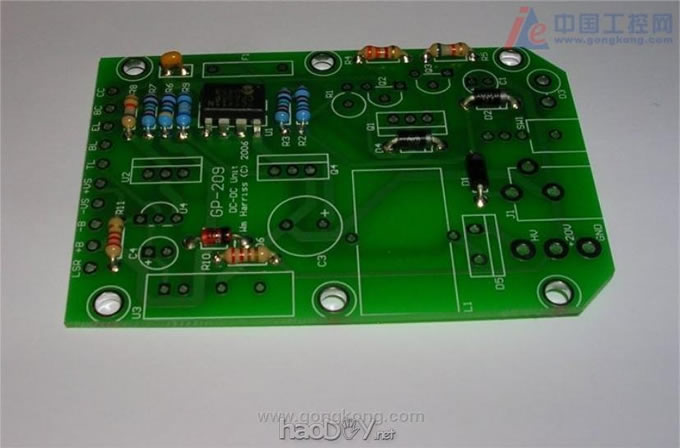

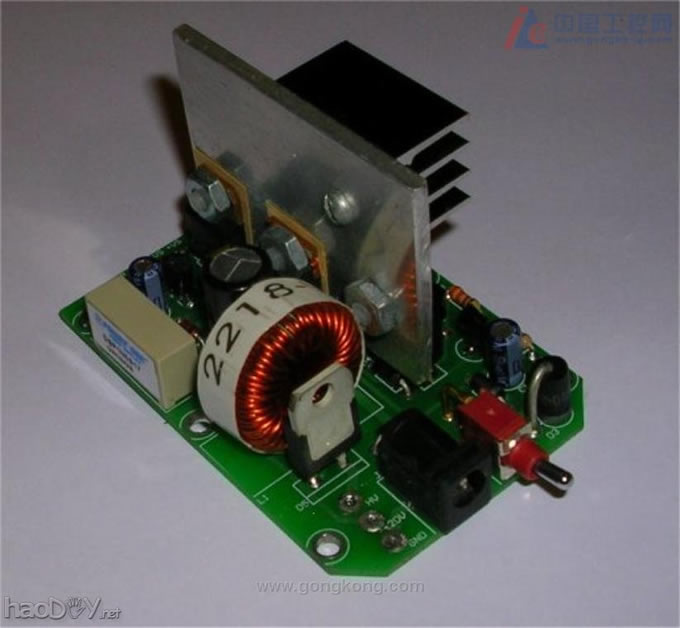

B、直流/直流转换器单元
       电池充电电路
       电容器组充电电路
       稳压5 VDC输出
       20伏直流输出
       激光模块的电源
       温度传感器

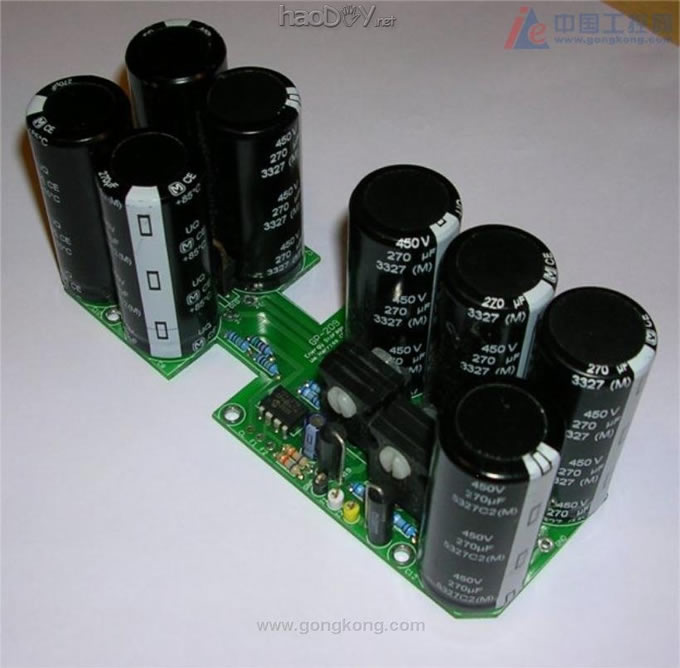

C、能量存储单元
      1、450 VDC，1620 uF的电容器组
      2、450 VDC，540 uF的电容器组
      3、2组并联的IGBT电路，每对IGBT控制一个线圈发射

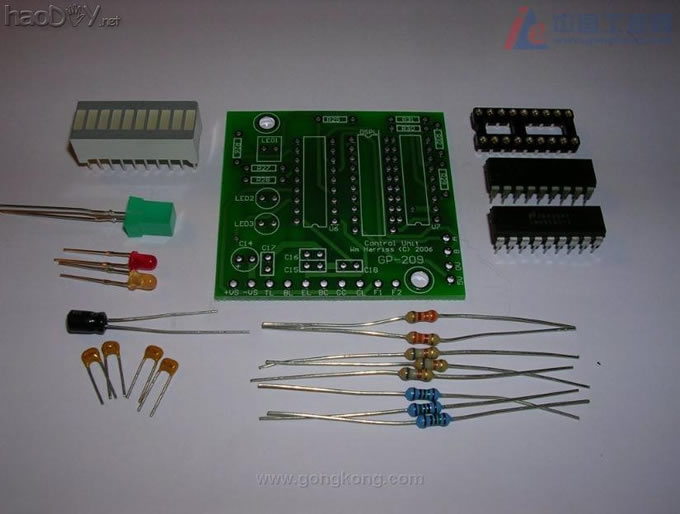

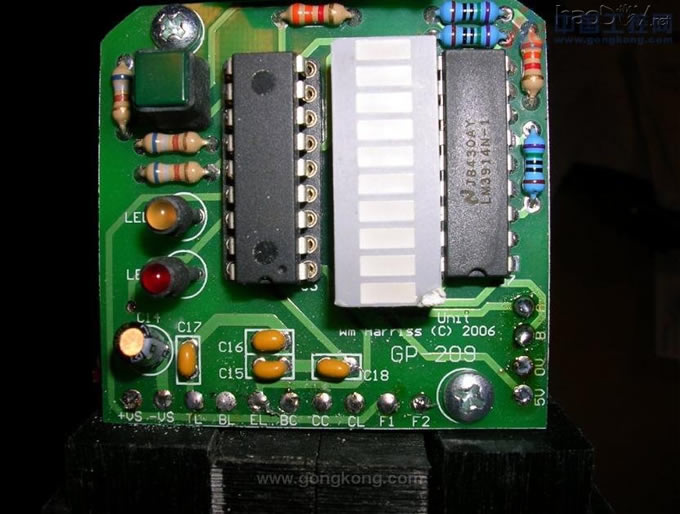

D、控制单元
       PIC16LF819单片机控制手枪功能，具备：

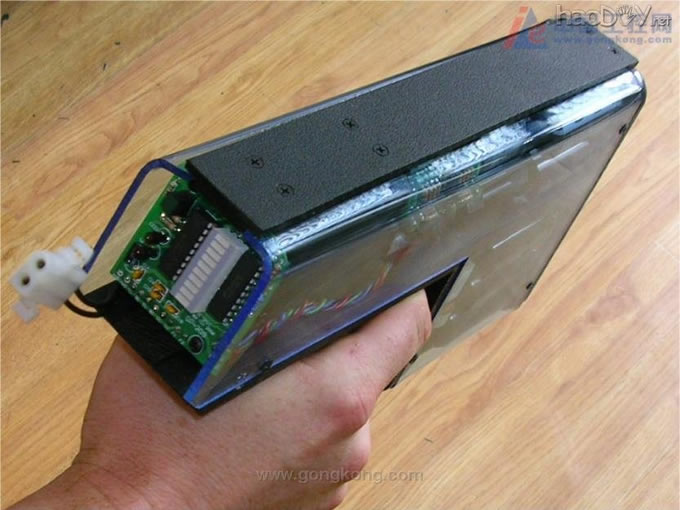

      十位LED数码管显示弹量、电量不足等故障

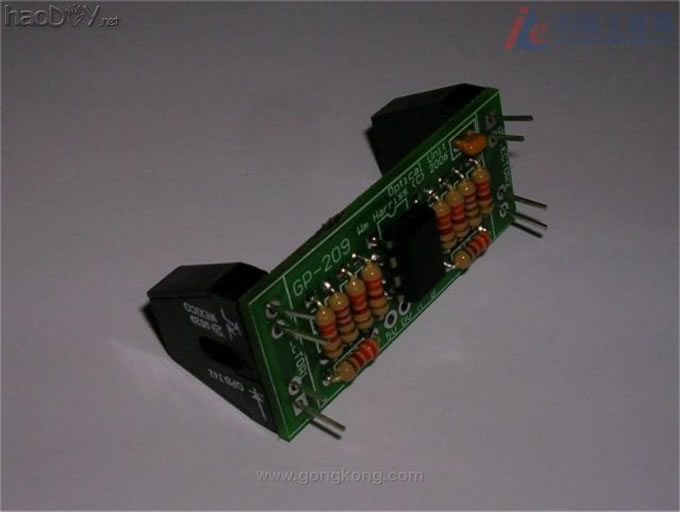

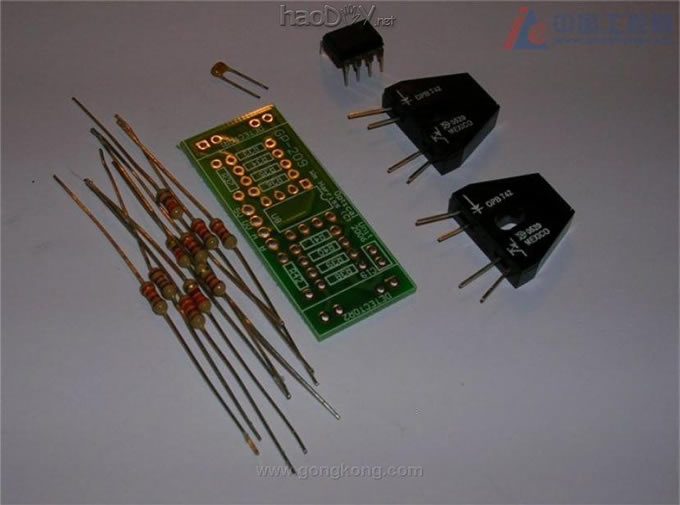

E、传感器单元
       两个红外反射传感器检测存的弹丸

F，G、线圈
     两个硬化螺线管线圈，外面包裹金属以提高磁链

单片机I/O口功能

模拟输入：温度的高低、 电池电压、电容器组的电压水平、外部（电池充电电源）电压等级

数字输入：弹丸检测传感器1、弹丸检测传感器2

数字输出：发射线圈1控制1、发射线圈2控制、 电池充电控制 、 “准备就绪”LED指示灯、“电池”LED指示灯、“故障”LED指示灯

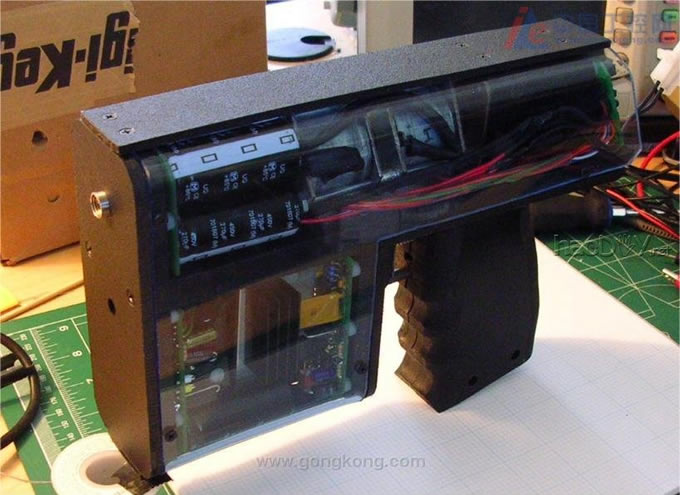

　　这似乎是一个科幻玩具，但实际上它是一个功能齐全的电磁手枪。

　　结合各部件，由单片机控制功能。

　　由8组镍镉电池供电，两个线圈正脉冲序列（　350安培峰值），发射一枚钢弹。

　　红外线传感器探测弹丸数量，由后面的LED显示弹量和电力不足等故障。

　　这枪‘酷‘的因素是，你能在激光指示下射击目标目标靶，没有造成任何声音。

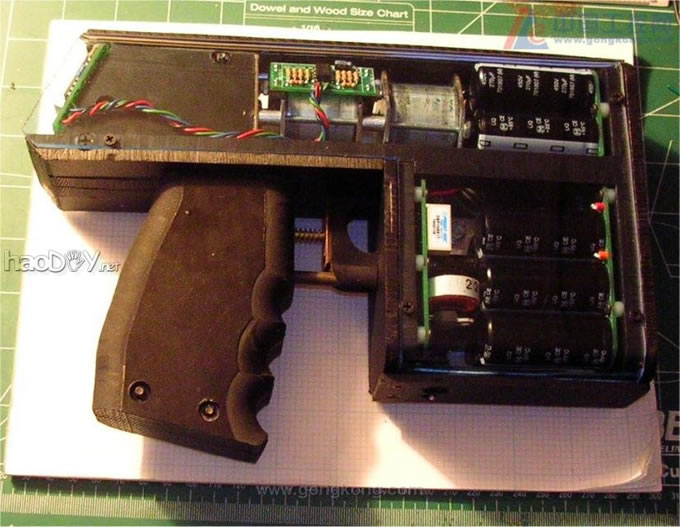

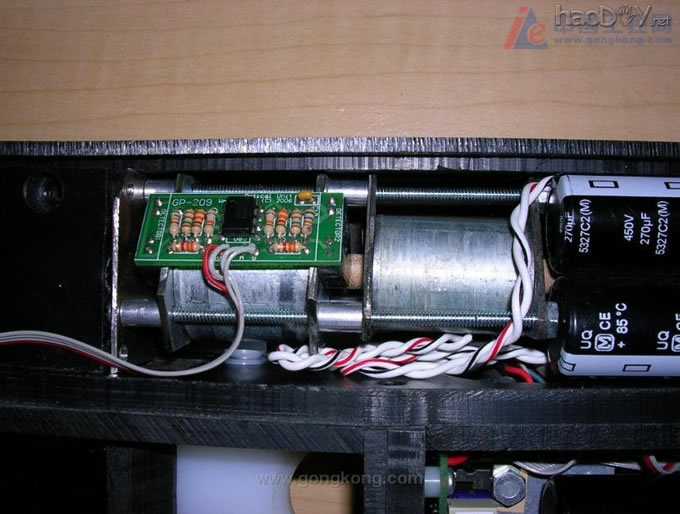

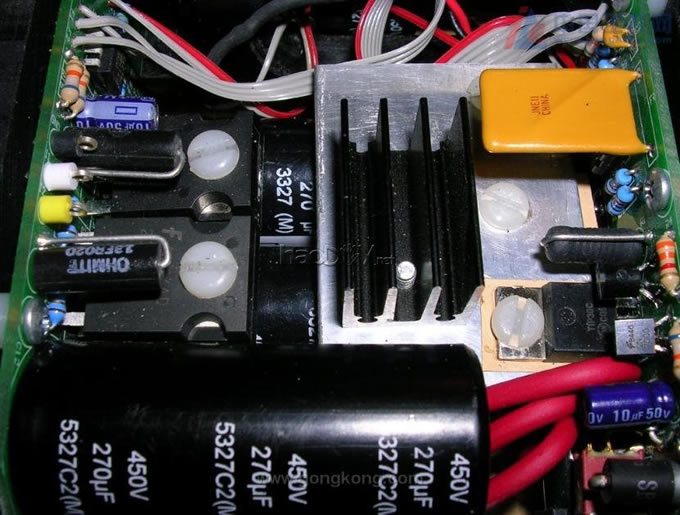

继续上图

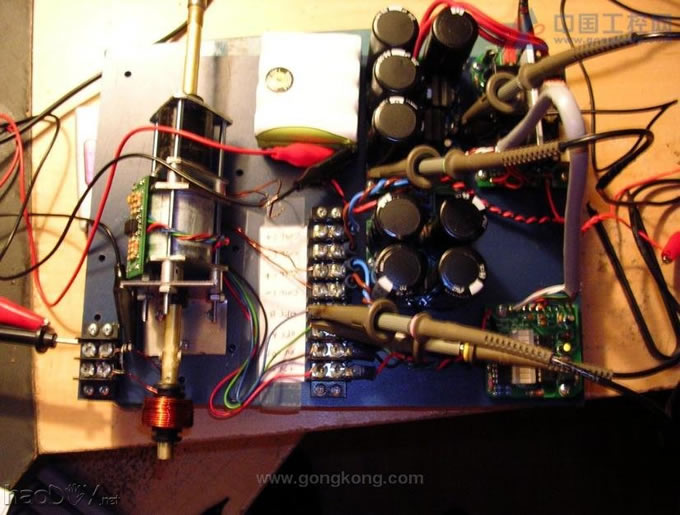

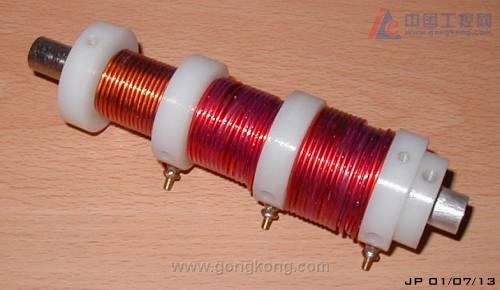

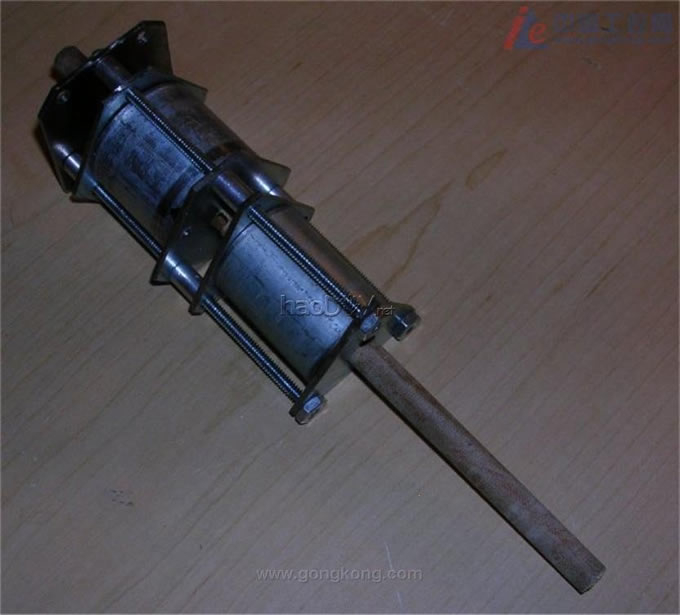

这个就是发射线圈和枪管啦

美国的愤愤就是有钱，DIY还能整这么漂亮，看了让人流口水

别急，图还没上完

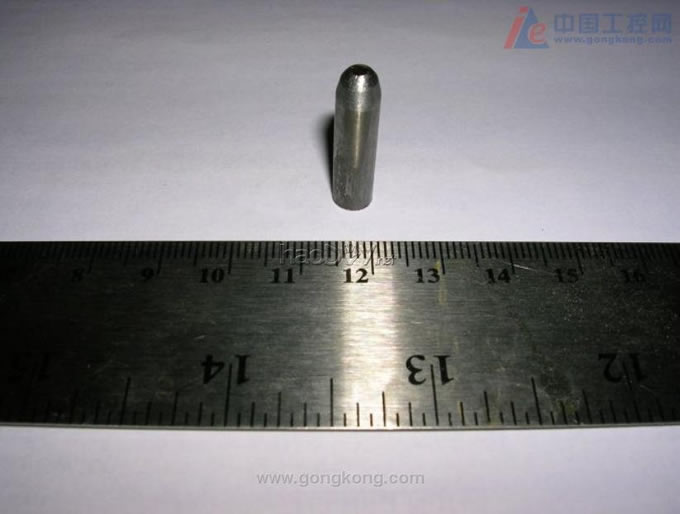

这个就是发射的子弹，制作简单，取材方便，更重要的是发射时无烟、无响声、也可以无光，你懂得。。。。。。。。。

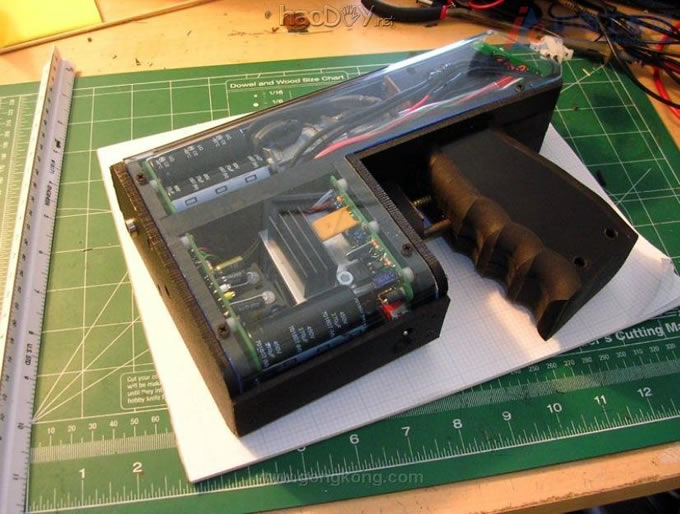

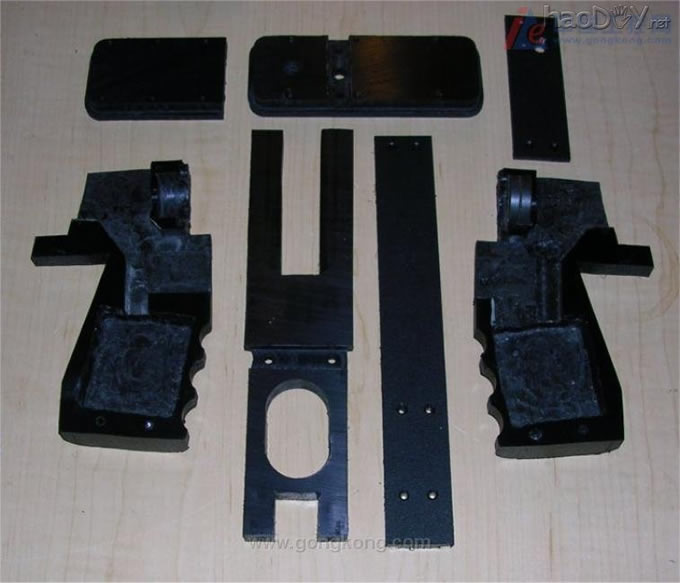

继续

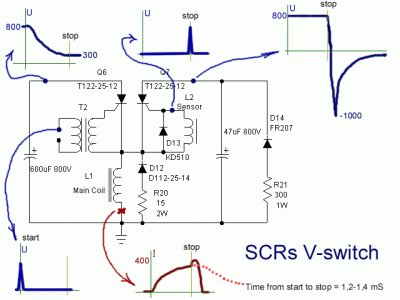

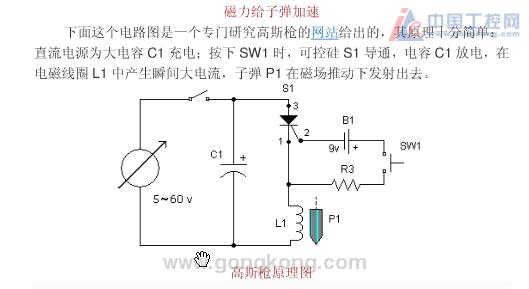

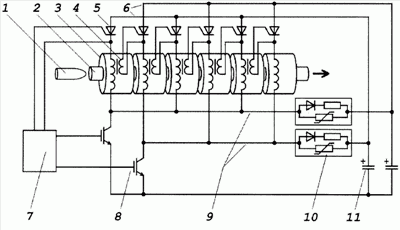

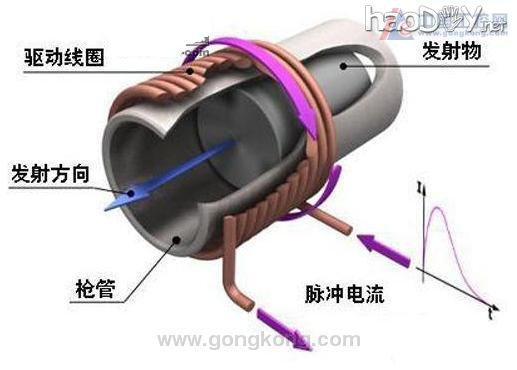

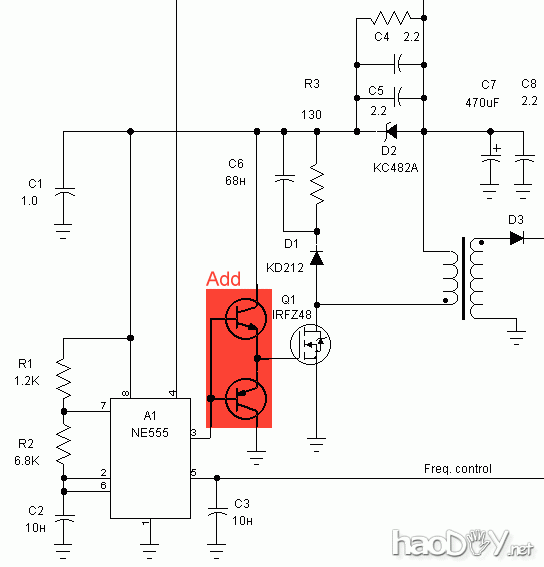

电磁发射技术，入门级可以做简单的单级发射，但效率不高，下面给一张网上流传的原理图，能说明基本的发射原理

注意，上图中有一处错误，SCR驱动电源B1的极性反了

发射技术的关键在于脉冲电流的持续时间，持续时间我认为以弹体中点和线圈中点接近重合时结束为好。如果持续时间过短，弹体没有得到做够的动能，持续时间过长，弹体中点超过线圈中点后线圈会对弹体产生向后的制动力。所以单级发射线圈的电感量和电容的容量配合很重要，并且和弹体的长度及弹体初始位置和线圈之间的距离都有关系。单级发射只能做个演示模型，效率不会做得高。

多级加速的化理论上弹体出口速度能做得很高，据说有人做到5000M/S！但控制很复杂，像上面的这个美国佬的东西就用了两级加速，并且在发射管上安装了两组红外线传感器检测通过的弹体，并将信号给单片机，单片机接收到弹体位置信号并处理延时时间来控制发射线圈的通断。可以通过不断的实验、测试分析线圈最佳的通断时间，这个东西做出来简单，但要最好并不容易。可以说是既有趣味性，又有实用性。。。。


以上图片可能不是出自同一地方

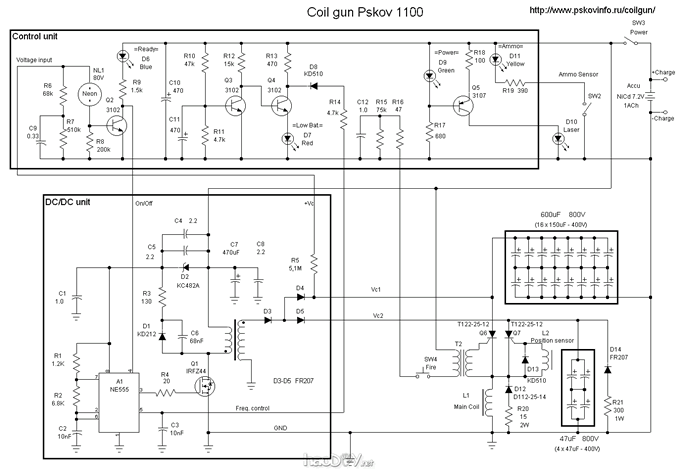

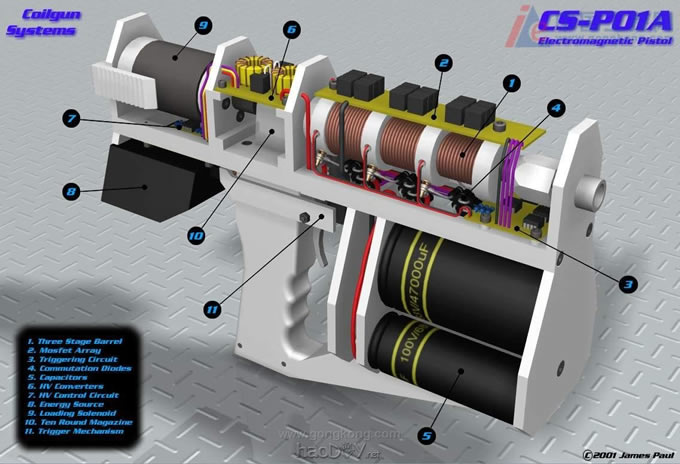

来张完整的，但是另外一个作品的图，不是顶楼的那个。顶楼那个，美国佬要卖钱的，他把资料做成了CD-ROM要买40美刀呢！
