前言：平时喜欢自己瞎折腾，打打磨磨、喷喷焊焊的鼻子真是受不了，本来就有过敏性鼻炎，但就是喜欢折腾，流着大鼻涕也要折腾。就想着自己做个吸尘的小设备，想法有了，每天下班后孩子睡了一点一点的折腾了......（前提是不加班  ）本人表达能力可能有问题，有逻辑混乱的地方，好像现在就已经乱了~~忍着吧！！哈哈~~或者用M币砸我。 先上成图在补意向图。
想法很早就有了，之前也做过几次简单的设备，效果还好，这次准备做个颜值稍微好些的。 大致想法：宜家家居剩下的包装纸板、胶棒及水胶带等。 之前发过一个请教帖，手头有三个12V电源电压感觉有点低于是就上论坛征询12V电源如何改24V，就是想用在这个吸尘机上，经过热心大虾的建议（其实不会改+懒），最后买了一个24V的电源，吸尘效果那是相当~~~噪音也是相当啊~~于是买了升压模块，准备用12V调压。24V的准备后期再做个木质的大吸尘箱，X宝真是好东西什么都能买到，哈哈~~~

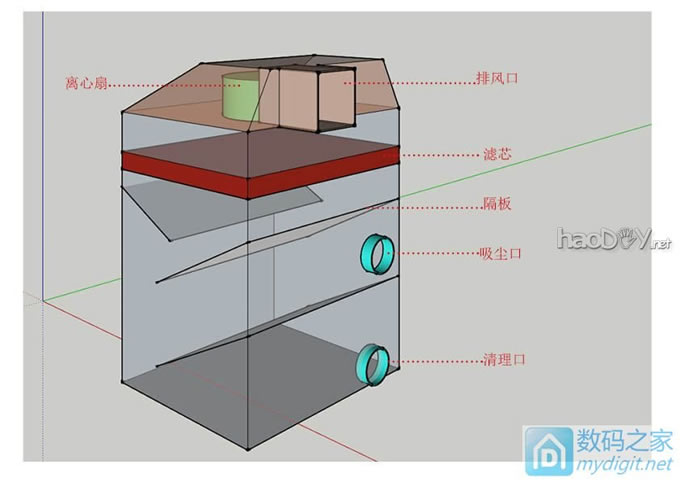

帝都天气太好了，买了几个滤芯备用，但全都买错型号了，这次就利用上了。因为吸尘设施在室内使用，平时的打磨灰尘这个东西基本够用了，喷漆的话只能重新设计做一个大的了，废话少说，先上意向图片。（制作过程没有拍照片，只能建模示意  ）

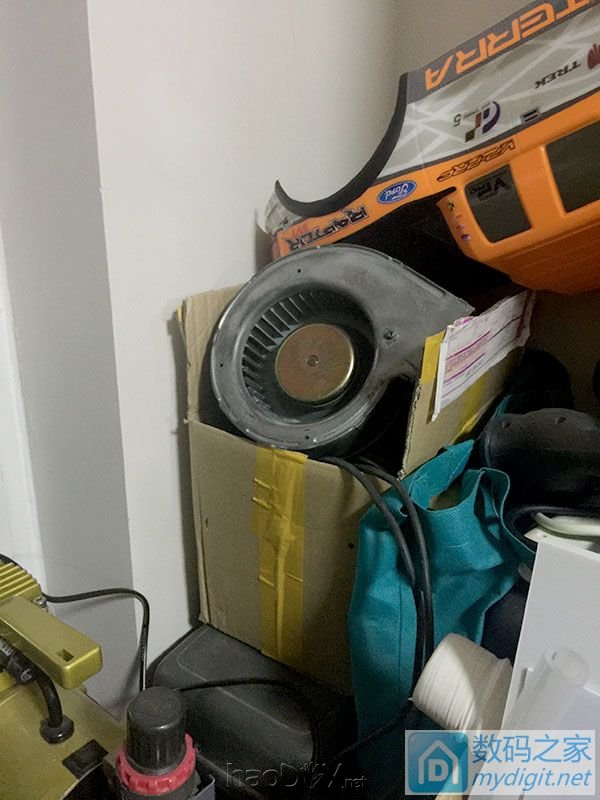

1.离心扇，淘宝买的45W的洋垃圾，买了3个，剩下的两个准备再做个喷漆用的大喷箱。

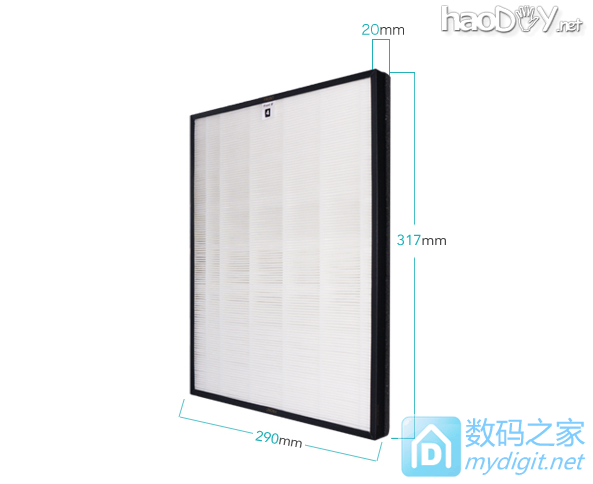

2.滤芯，以上有介绍，开始混乱了我 3.隔板外壳都是纸箱板做的，热胶枪伺候 4.圆柱接口是用儿子玩橡皮泥剩的小盒子
5.管子就是五金店买的，好像是70mm的，反正正好能卡在上面的盒子上，哦也~只要折腾巧合无处不在~~~

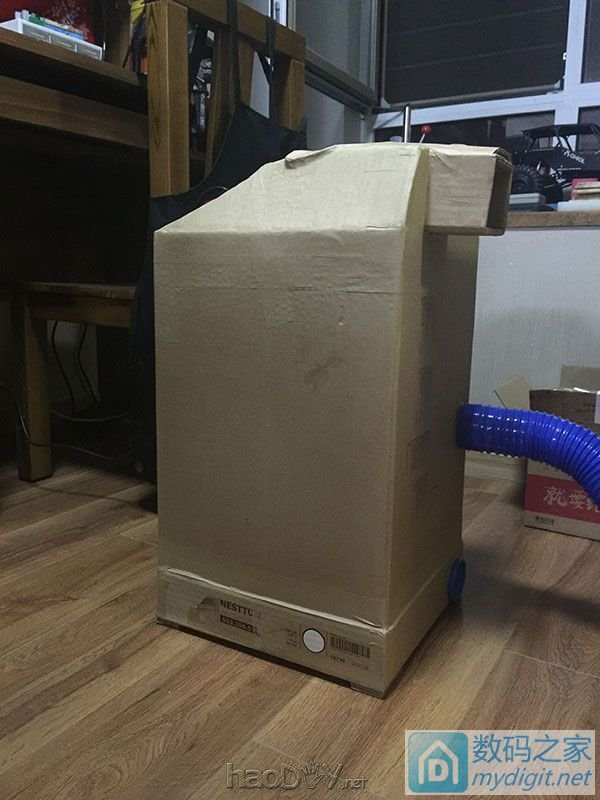

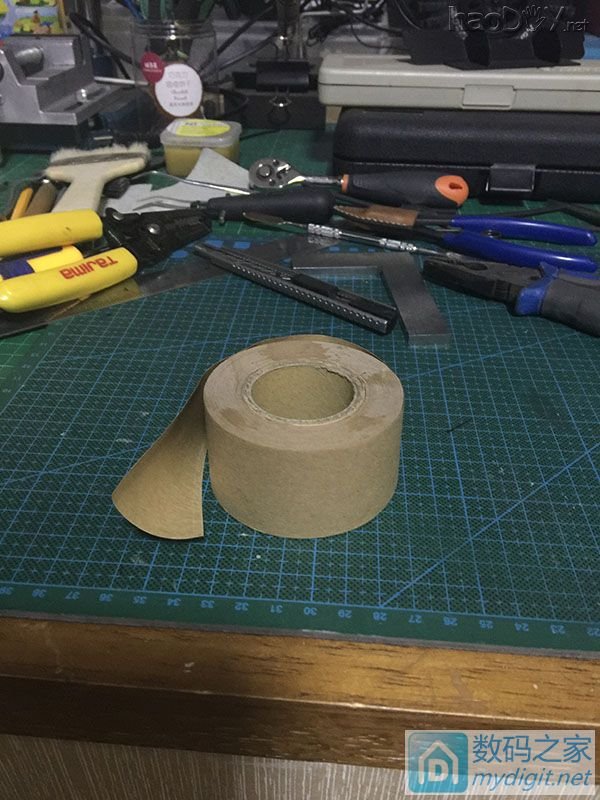

做好后就用水胶带蒙皮，密封性更好，外观也更简洁。

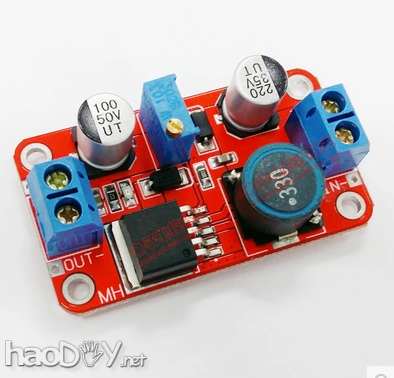

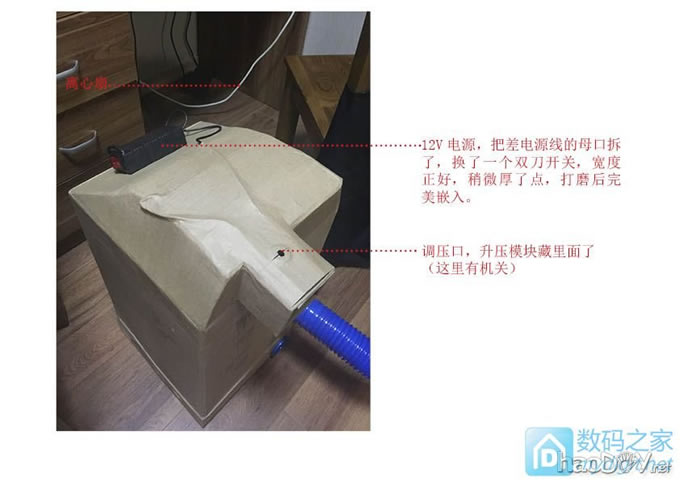

到这里基本说清楚了，继续介绍下电源升压的小改造。个人实验了下升压模块有点小温度，就是下面这个，我不懂就瞎买的，幸好暂时能用。

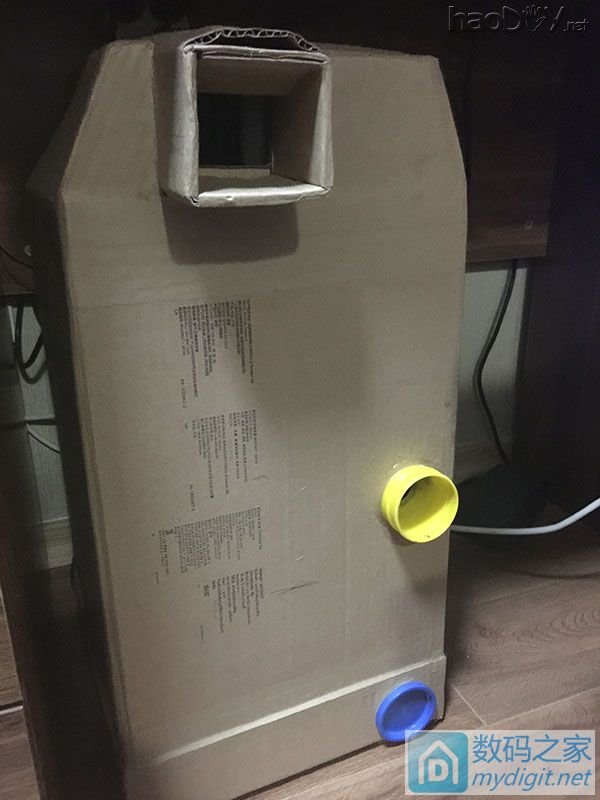

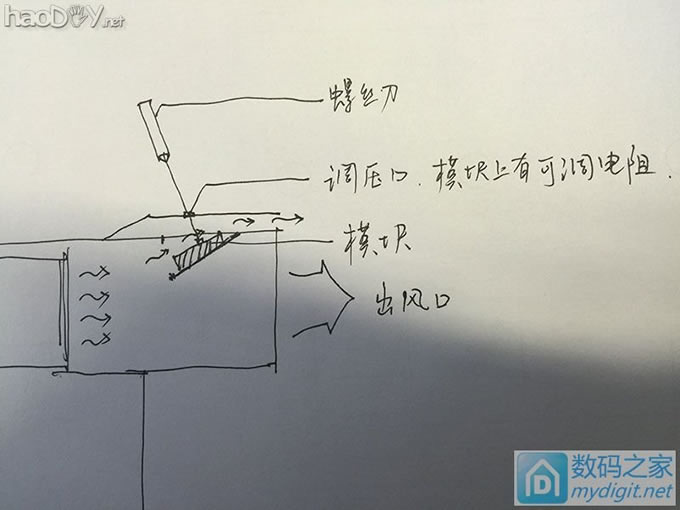

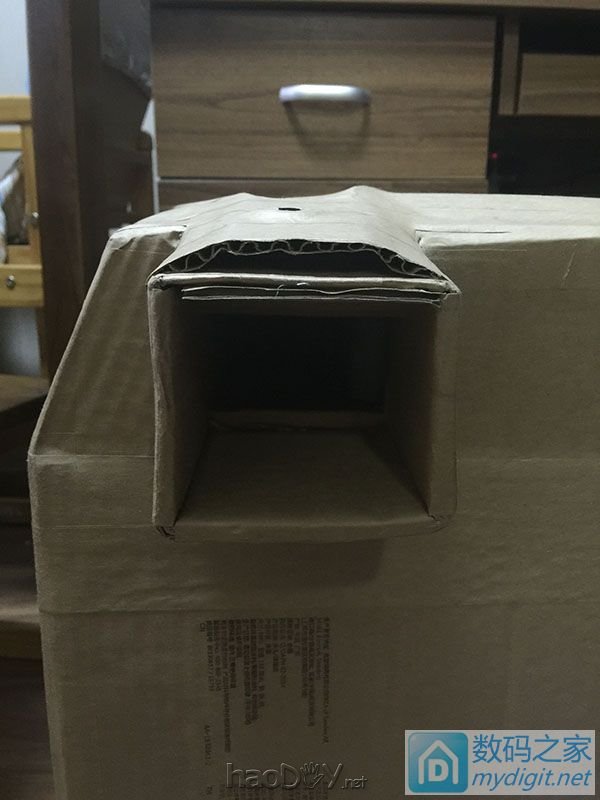

就是这个口，出风口，侧吹桌下，然后返到腿上很舒服，夏天啦，大家懂得~~~ 为什么上面有个很丑的小梯形口，这里藏着升压模块，做了改造引了点风降温。 原理如下：

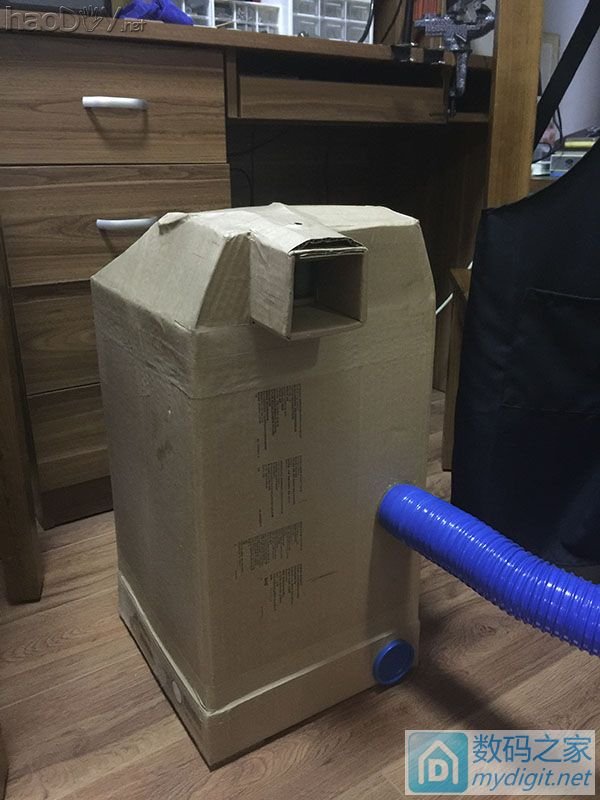

感觉说完了，没什么可说的了，来张大头照收工。
