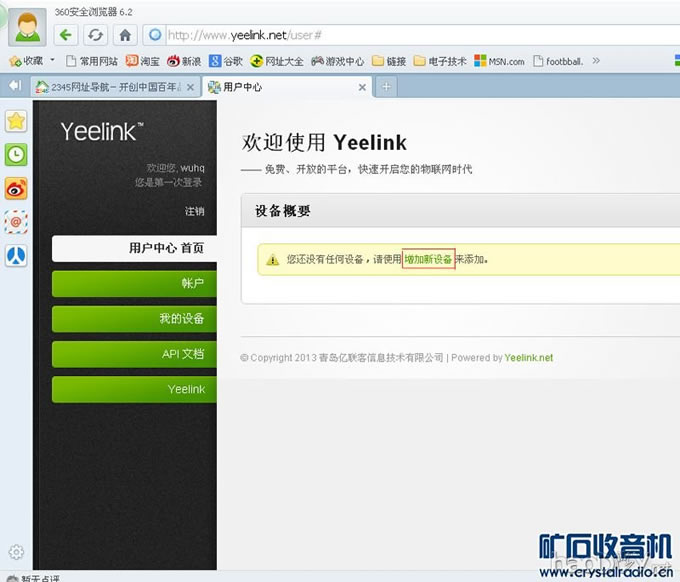

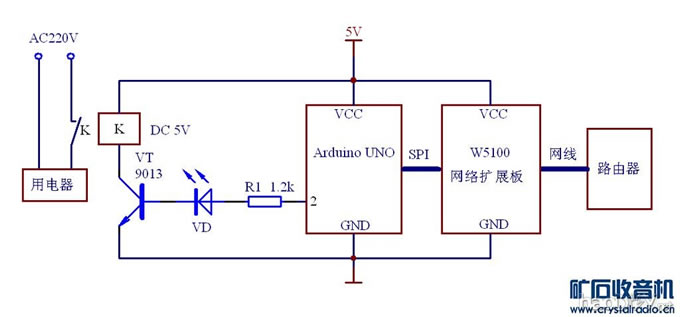

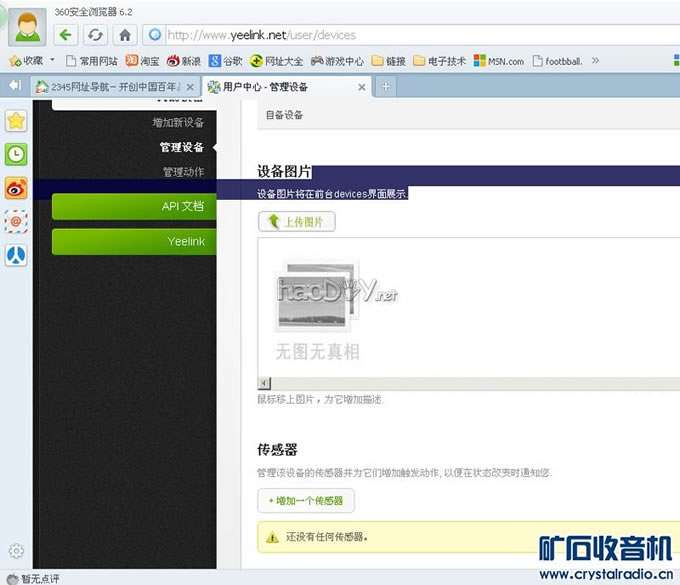

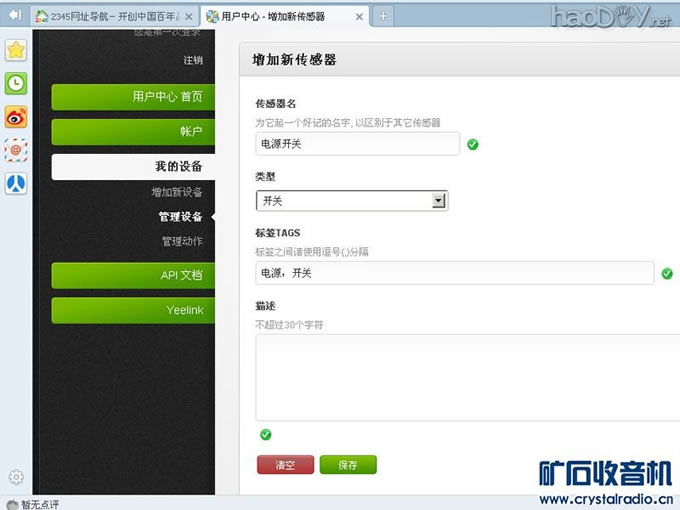

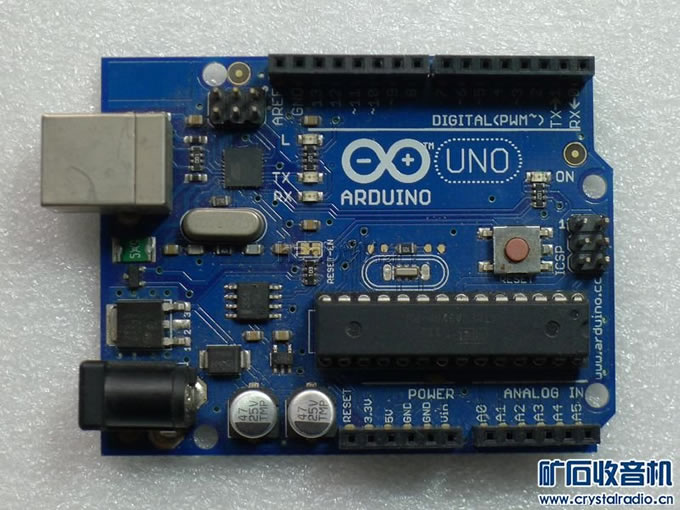

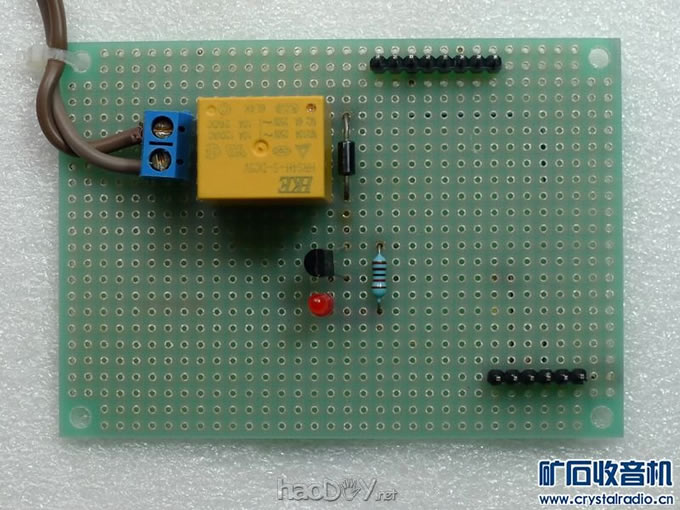

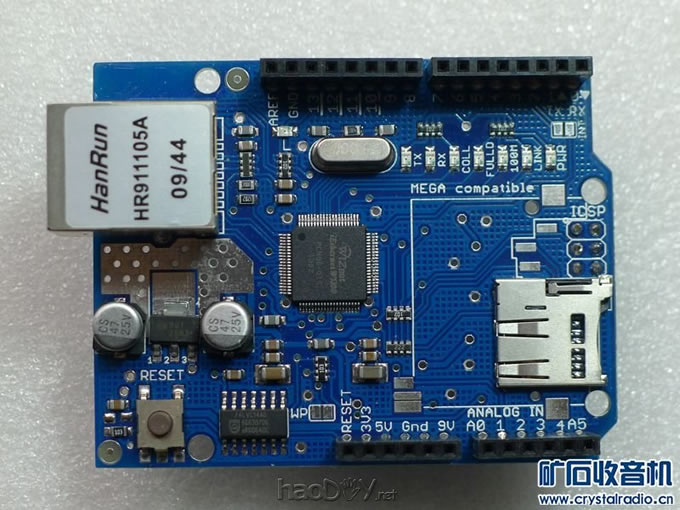

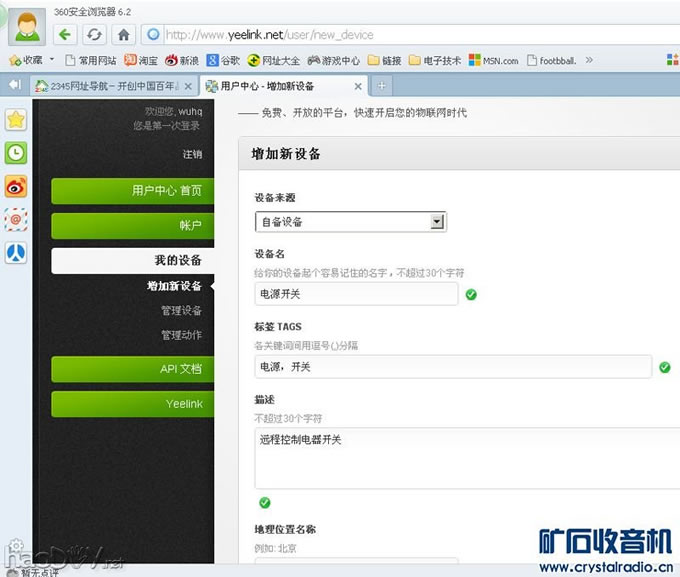

前言：无线电遥控器和红外遥控器大家都熟悉，它们只能近距离的进行操作，如何在办公室或路途中控制你家里的电器呢？我最近制作的一个作品可以解决这一问题，由于使用了Arduino 控制板，即使你不懂单片机，制作也不困难。按照我说的过程进行操作，很容易成功。 本作品应用物联网（使用yeelink 云平台，网址：www.yeelink.net ），通过手机APP或网页对家用电器进行远程开关控制。 一、电路工作原理 电路见下图：  主要元器件： 1、Arduino UNO 开发板  2、Arduino Ethernet W5100 网络扩展板  3、DC5V 电源（可使用手机充电器，用USB连线接Arduino UNO） 4、三极管 9018 5、电阻 1.2k 1/4W 6、发光二极管 1只 7、继电器 工作电压：DC5V 触点负荷：AC250V 10A 电路以Arduino UNO开发板为核心（Arduino，是一个开源的软硬件平台，Arduino中文论坛：www.arduino.cn www.geek-workshop.com ），Arduino UNO实际上是一个单片机系统，单片机芯片为AVR的ATmega328P。Arduino Ethernet W5100 网络扩展板上的W5100 是一款多功能的单片网络接口芯片，内部集成有 10/100Mbps 以太网控制器，可以实现没有操作系统的 Internet 连接，它和Arduino UNO采用SPI的方式通信。Arduino UNO通过W5100 网络扩展板和www.yeelink.net 的云平台通信，我们可以通过手机或电脑访问云平台，从而就可以通过云平台实现对Arduino UNO相关的控制和数据传输。 二、注册yeelink 用户并进行管理控制台的设置 首先注册并激活帐号，详细过程见网站教程。 然后进行以下设置： 增加新设备  对设备进行设置  为设备增加传感器  传感器设置  三、硬件装配 先将元器件清单中4~7安装在一块洞洞板上：
