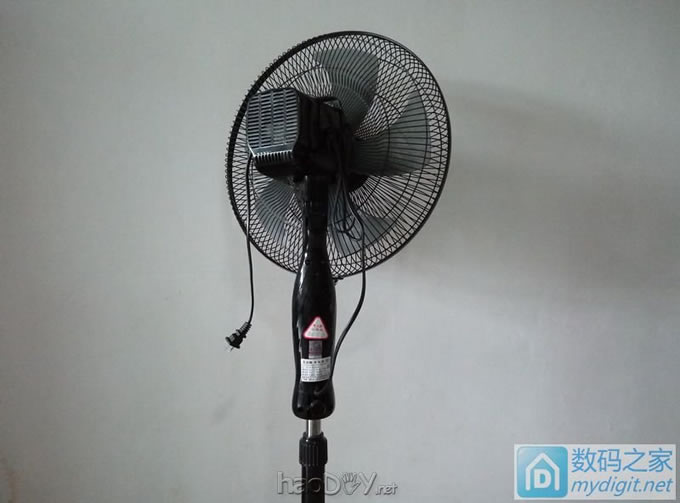

上次撸的志高落地扇，拆机详见：http://bbs.mydigit.cn/read.php?tid=1627505 这台放卧室，LP说最小档的风也太大，好，LP的需求就是偶努力的方向  网上查了下，貌似方案很成熟 过节最后一天下午开工，顺便培养一下儿子动手 落地扇

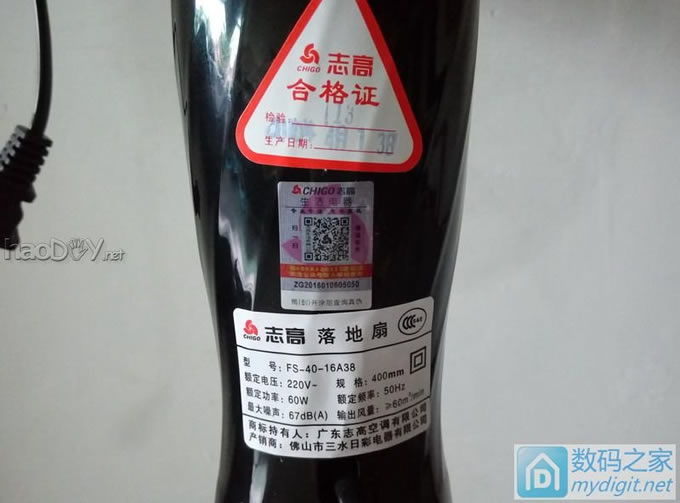

各类贴纸

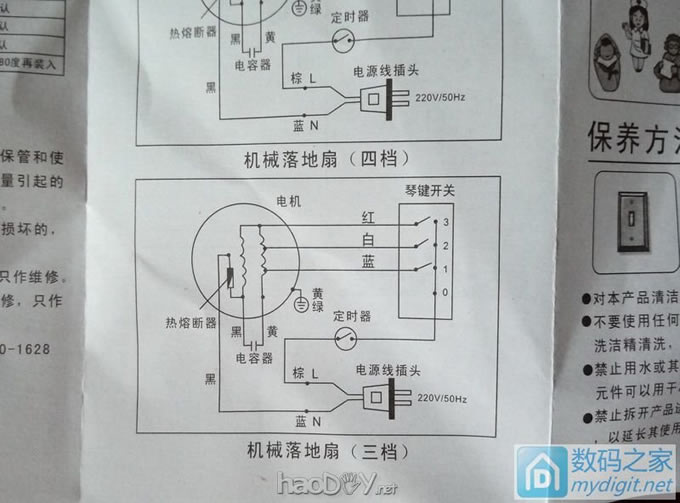

翻出说明书看看电路

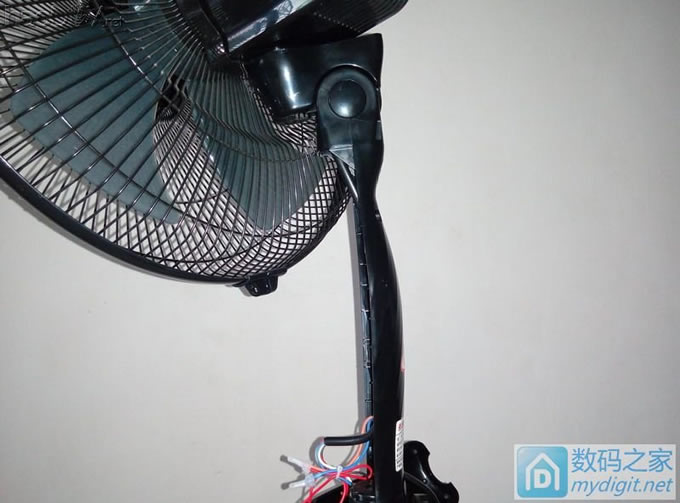

拆机了，开关面板一拆掉，风扇就要断的样子，赶紧放地上

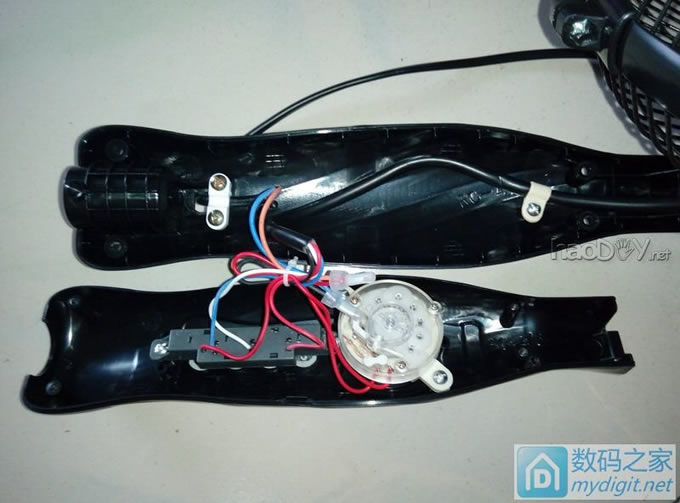

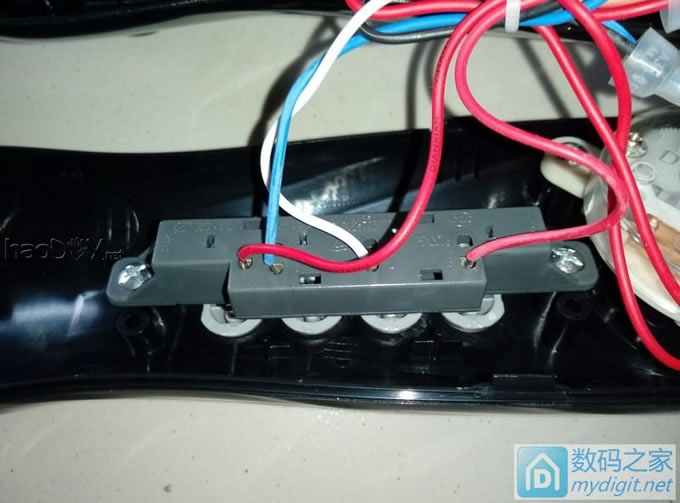

拆开的开关板

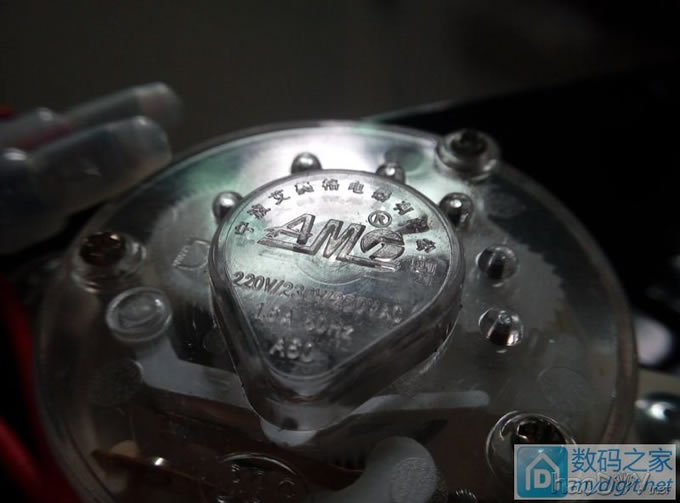

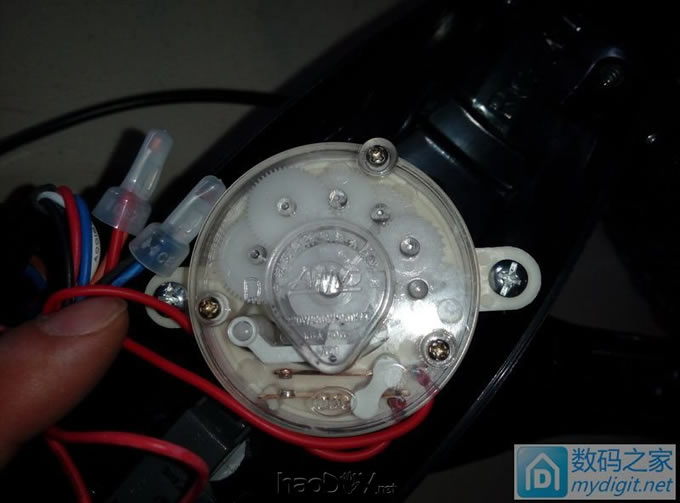

定时器，满腔的塑料齿轮
宁波艾美格生产
风力琴键开关，看不出生产厂家，标识倒是多

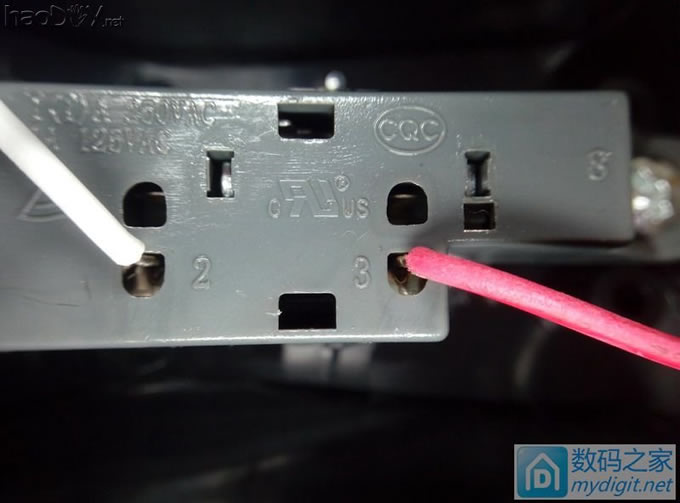

这种是线头直插结构，比焊接方式，生产确实省事

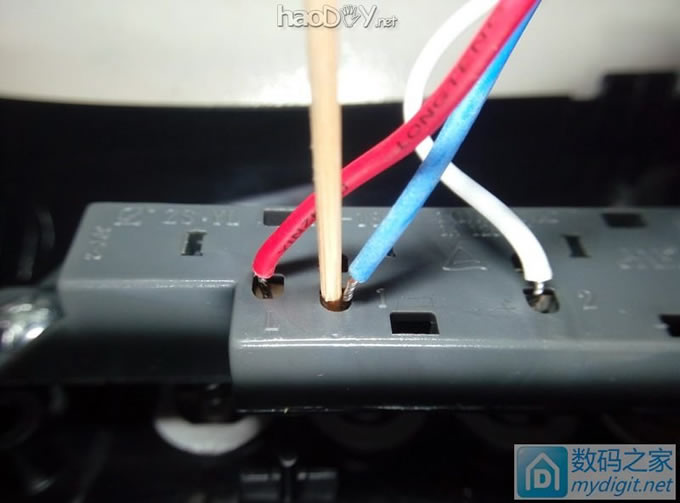

但拆比较麻烦些，用牙签捅进去，才费力拉出蓝线 再把牙签拔出来，尖却没有了

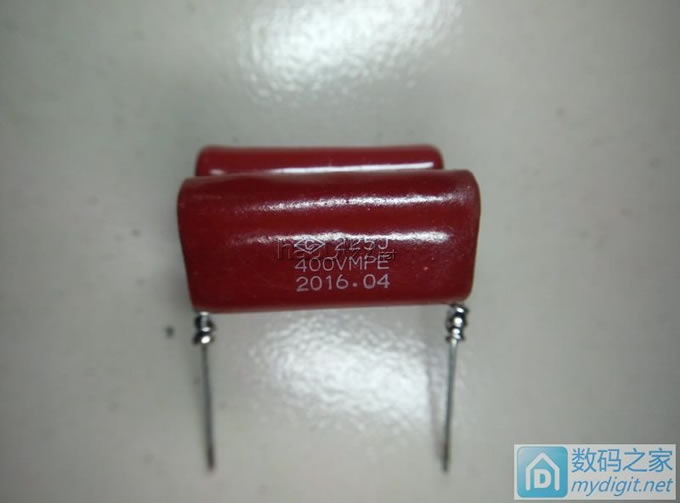

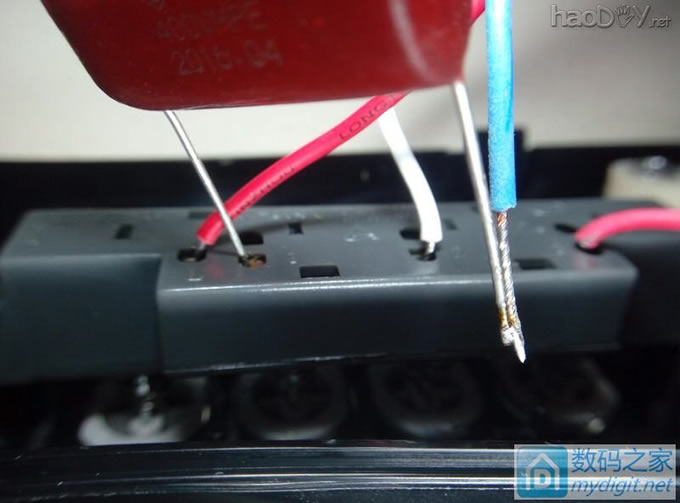

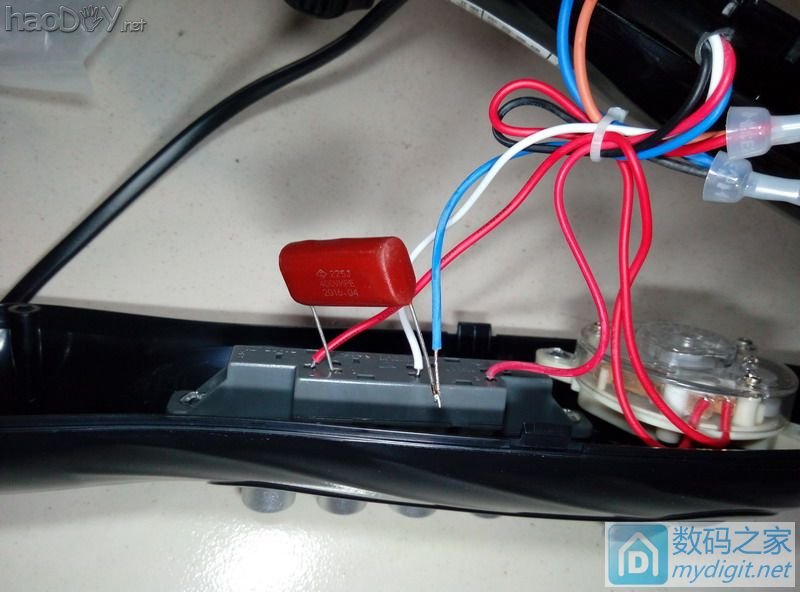

先用2.2u的试下风力，感觉弱了，最后确定用2.2u并1.5u比较合适
直插的

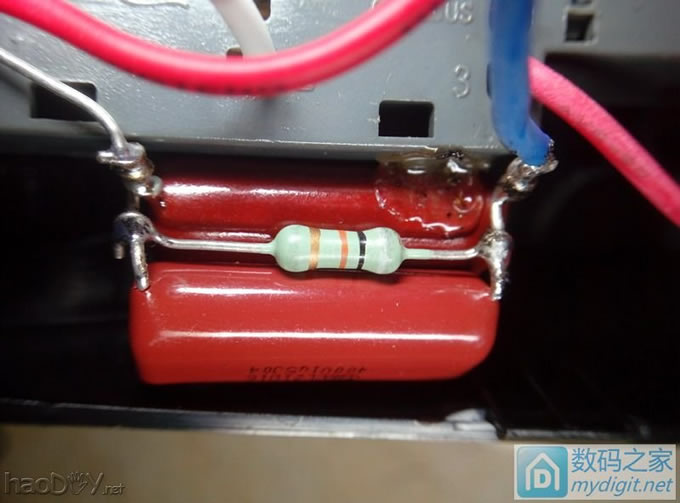

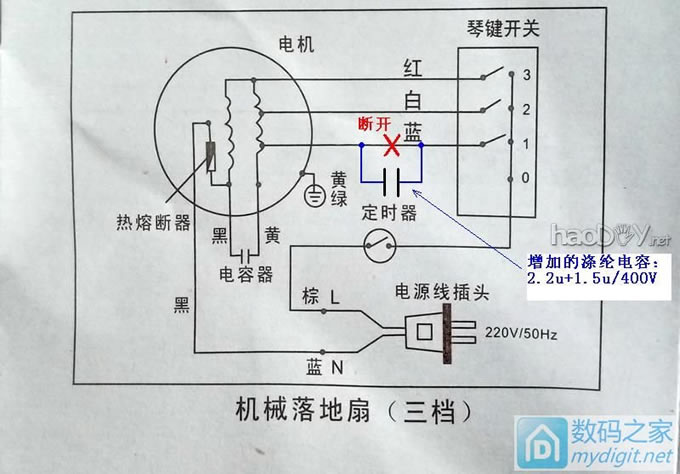

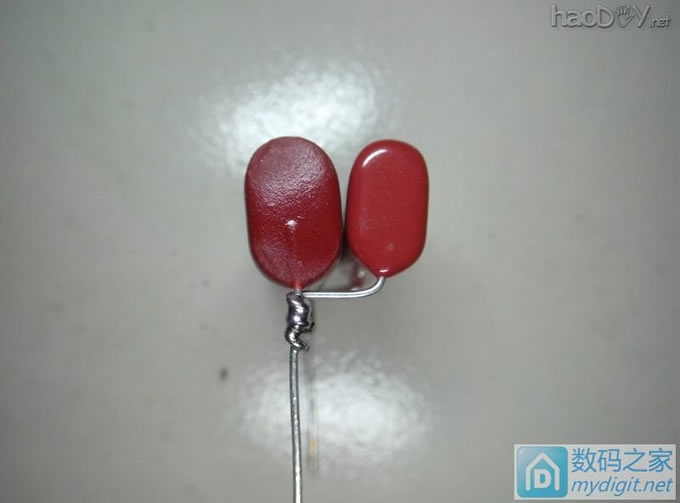

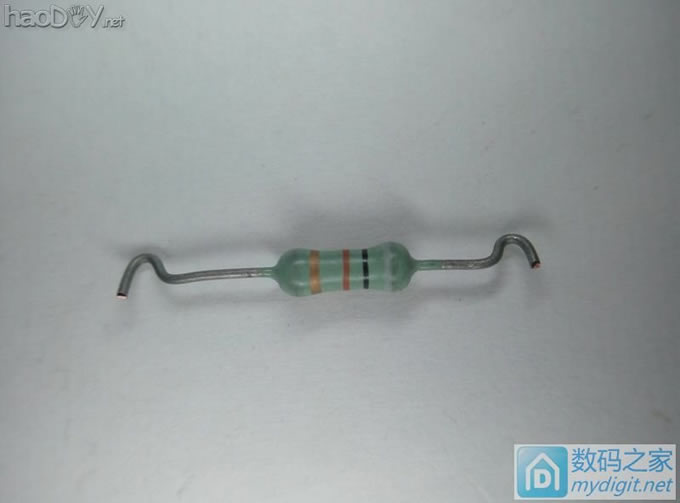

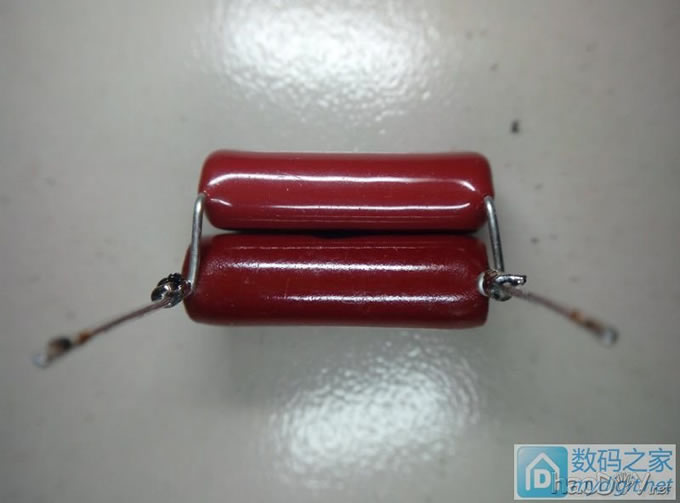

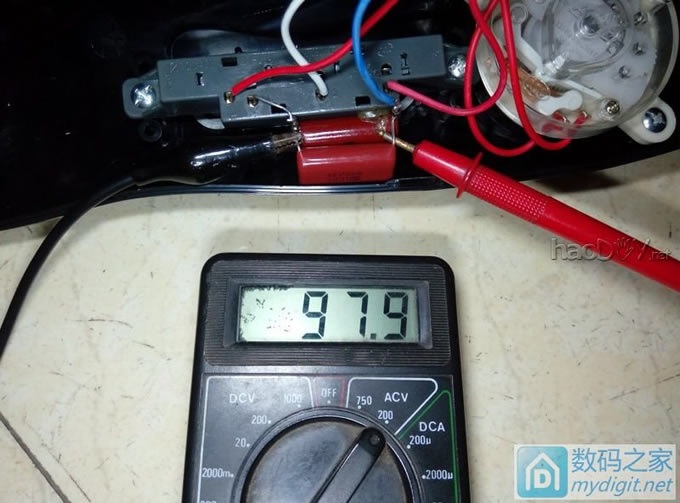

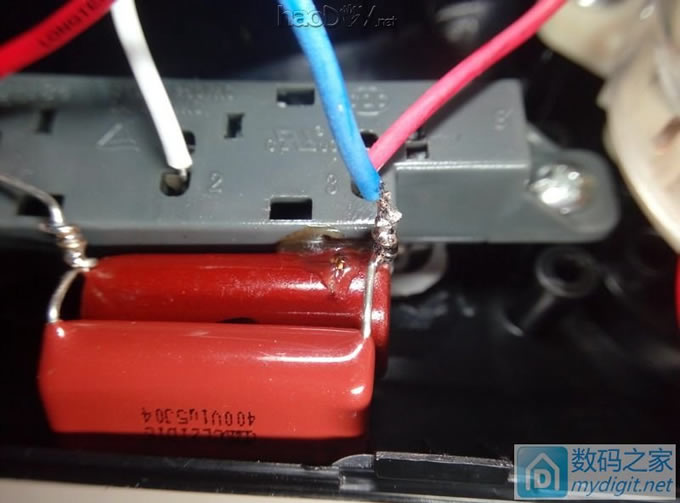

楼下继续 接下来就是并电容 新鲜出炉的  这边是1.5u  这样背在一起  哥俩好  先给孩子讲了下大致原理，虽然偶知道现在他也听不懂 再教电烙铁使用和注意事项 固定好琴键开关那头，开始焊接蓝线这一头  检查焊点，还行嘛 加点热熔胶固定一下  测试OK后开始装机，孩子说他早就想用电钻了（之前给他讲过使用方法） 这次教他上螺丝的顺序，最后拧紧等 充电钻就是方便  最后附张改后的电路图  这样改主要是考虑到是卧室用，微风合适睡觉，因此需要定时器起作用 不然可以把电容并在定时器两端，改6档 孩子第一次操作这些，安全问题很多，主要是不注意：不注意烙铁头方向、带电位置等，需要时刻提醒 不过谁都有第一次，次数多了，也就熟悉了，不是吗？！  搞完请LP视察，这次得到一个大大的好评，孩子也表扬了 ，然后让偶顺便把客厅的也改了！ 先用用看，下次再弄红双喜 ---------------------------------- 20160614更新：增加电容泄流电阻，增加安全性 先补测一下电容两端电压（1档时）  找到390k的电阻  搭焊在电容上  这下放心了 (责任编辑：admin) |
