超声波测距仪的制作(4)

时间:2014-07-04 18:05来源:未知 作者:admin 点击: 次
C15用于控制显示部分的刷新频率，当C15为1000pF时，刷新频率为1100Hz，由IC9、LED1-LED3、TR1－TR3组成显示电路。 二、元件选择 这里采用的超声波发射头为T40-16,接收头为R40-16.参数和外形如下： Item Specificati

超声波测距仪的制作
  C15用于控制显示部分的刷新频率，当C15为1000pF时，刷新频率为1100Hz，由IC9、LED1-LED3、TR1－TR3组成显示电路。



二、元件选择
   这里采用的超声波发射头为T40-16,接收头为R40-16.参数和外形如下：

Item Specifications
Center frequency (KHz) 40
Overpressure value (dB) 115 <
Sensitivity (dB) -64 <
Major diameter size
(mm)		 Diameter 16.2
Height 12.2
[rito] ゙ interval 10.0
超声波测距仪的制作 超声波测距仪的制作

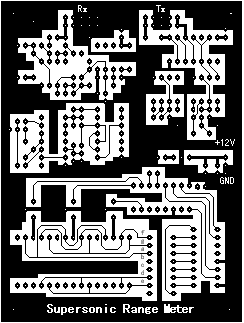

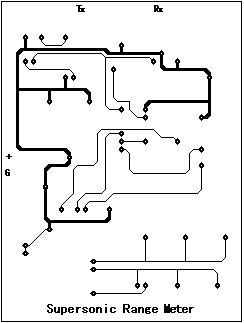

三、印刷电路板
超声波测距仪的制作 超声波测距仪的制作
