本人是学软件的，最终的理想是去开发游戏（出色的单机游戏，向FC、SFC、PS、GBA、PC上的经典游戏看齐），我不想只懂软件，硬件也想懂，而且自制单片机后我可以在上面做一些最简单的游戏（华容道，俄罗斯方块，贪吃蛇，推箱子等），从硬件到驱动到上层的软件通通的做一遍，先用汇编写游戏（或者用C加内嵌的汇编语言），如果完成了这些会有很大成就感，哈哈哈~~

　　步入正题，第一件麻烦的事是采购元器件。前前后后我买了三四趟才买齐，主要的麻烦是电容的选购，和老板交谈前真的是什么也不懂。单片机常用的电容是有极性的电解电容和无极性的瓷片电容。交谈中知道不同材质所能充的电量是有差别的，uF以上的基本是电解电容，uF以下的是瓷片电容，像胆电容等不常用的我也没有去了解，双层的瓷片电容又叫独石电容，质量更好一点。极性电解电容的柱面上有一条灰白色的带子，上面标着负号，这样即使引脚被剪去了也能知道正负极。还有关于发光二极管的正负极，透过光往里看，能看到一条偏向一边的黑线，偏向的那一边要接正极。

　　本以为万事大吉了，就把元器件摆在洞洞板上看看样子，结果这才发现直流电源座的引脚太宽了无法穿过100mil（2.54mm的孔）。拿出我买过的arm开发板，上面的电源座也是同样的宽脚，不过人家用的是PCB板，孔都是可以定制的。一开始我的想法是把引脚剪细，于是去买了把斜口钳，费了老大的劲才把引脚剪细，还把斜口钳尖端搞了个缺口，悲剧地发现引脚太短了，穿到焊接面但没露出来。还有一种更小的电源座，虽然能穿过孔，但能承受的电流就要小很多了。这个方法不行，我就想把两个孔串起来用，想来想去觉得可操作性不强，况且我还有直流电源，没必要非得用电源座。最后的定案是引出两根导线接直流电源。

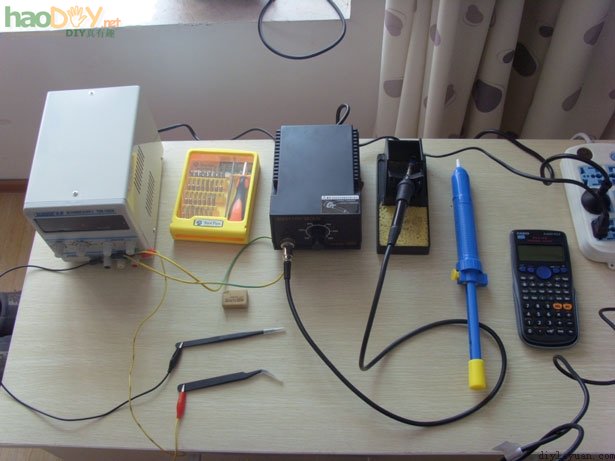

　　show一下到目前为止用到的工具：

　　从左到右：1.直流电源 2.螺丝刀套件、橡皮（搞笑的）、直镊子、弯镊子 3.恒温烙铁 4.烙铁架 5.吸锡器 5.计算器（乱入的）

　　值得一提的是最左边的直流电源，我买的时候只送了鳄鱼夹和连着的导线，没有高中时在学校用过很方便的接线片，没有这个东西，想在一根铜柱上接两根线都很困难啦。电子市场里也有接线片卖，我买了几个，回家后发现手的力量不足以压线到接触到金属，所以我买了把下面的钢丝钳，还做了个两头都是鳄鱼夹的长线。

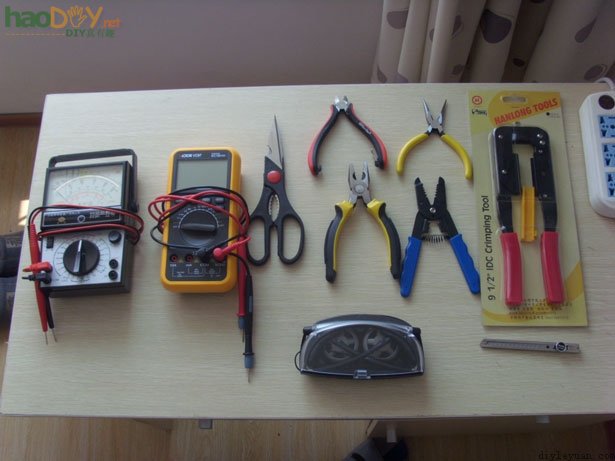

　　从左到右：
　　1.指针万用表
　　2.数字万用表 现在用的最多的是蜂鸣档
　　3.剪刀
　　4.斜口钳(剪引脚)、钢丝钳（压东西）、森海塞尔PX80（听音乐必须的）
　　5.尖嘴钳（拉东西）、剥线钳（剥导线绝缘皮）
　　6.压线钳（压排线用的）、美工刀（刮洞洞板最外围电源线上的绝缘层）

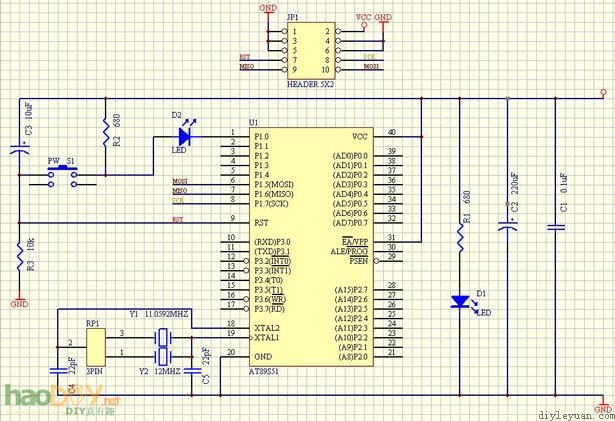

　　开始学protel 99SE的时候没有atmel单片机的原理图库，从网上当了一个，后来照着视频学自己画元器件的原理图后就发现，只要有datasheet或实物，完全可以自己画出来，而且不用费多少时间。画连线的时候，先用的是placeLine工具，结果在画完进行ERC检测的时候就有一大堆没有连的线。上网搜原因，才发现应该选placeWire工具，想必这个错误初学者很容易犯。

　　有必要对各个功能模块做些说明：

　　1）左下的是起振电路，用短路帽选择晶振，用11.0952MHZ是为了在与串口通信的时候不会产生错误。两个接地的小电容是起振电容，使晶振更容易起振。 (责任编辑：admin)
