电路设计：

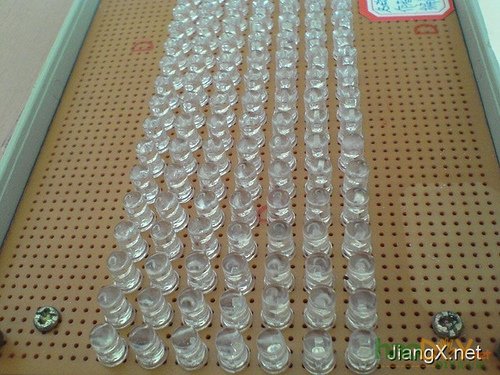

        图1是单片机最小系统电路；图2是驱动电路。共10路光源DS1~DS10，分别由AT89S52的P0口、P2的高两位驱动；每一路光源由14只高亮LED并联。图2中的D1、D2起到给光源部分降压的作用，这样LED可以不加限流电阻，因为VCC（5V）减去D1、D2、三极管的压降之和后可以保证LED安全地工作。

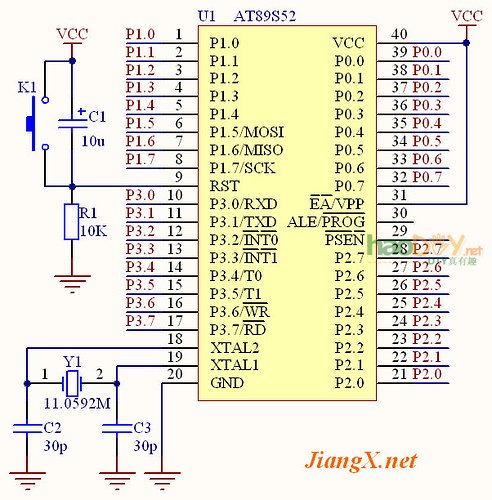

图1  AT89S52单片机最小系统

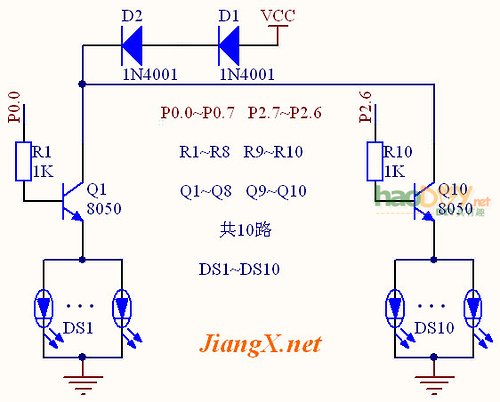

图2  驱动与光源电路

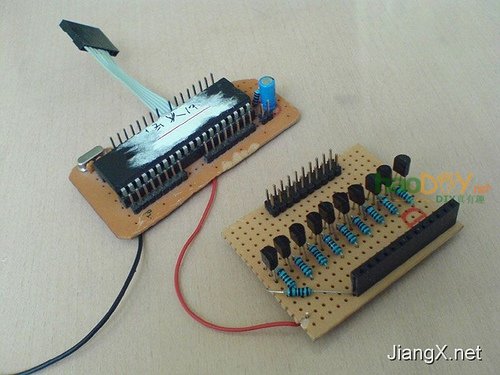

单片机最小系统板是以前做的直接拿来用了，自己做了驱动板：

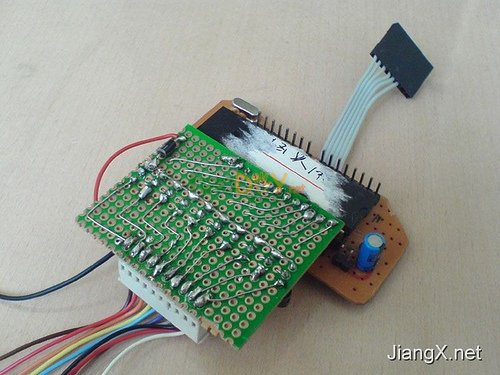

为了不改动单片机最小系统板于是在驱动板上焊上排座，巧妙地实现两块板子间的电气连接：

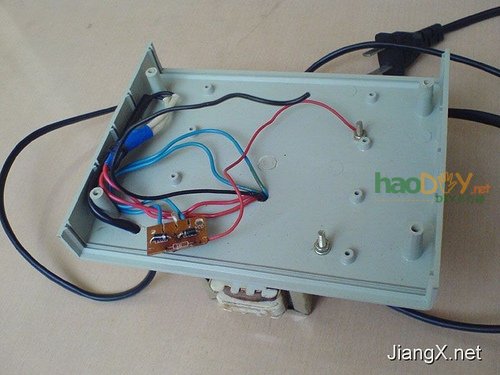

拆开彩灯的外壳，掏空原先的电路，只留下电源部分：

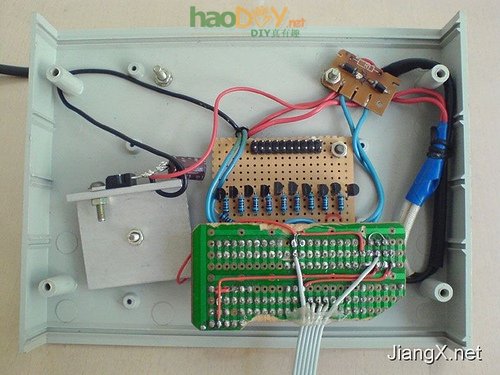

将电路板固定在上面：

换个角度看，铝散热片上固定的是LM7805稳压块： (责任编辑：admin)
