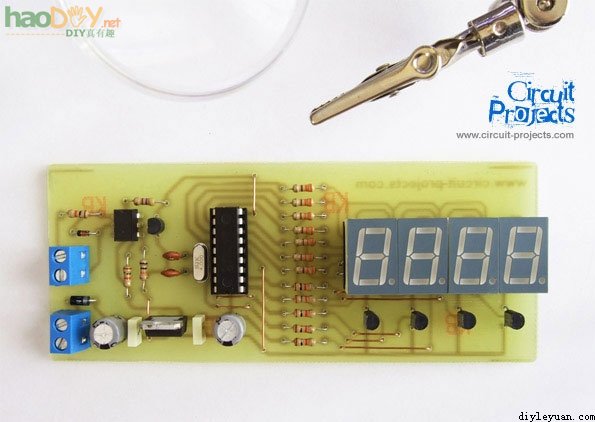

项目概要在这个项目中，我们正在建设一个基本的和低成本的频率计数器电路。它可以测量从16Hz到100Hz的信号的最大振幅为15V。灵敏度高，分辨率为0.01Hz。该输入信号可以是正弦波，一个正方形或三角形波形。 项目简介该计数器可以用于许多应用。例如，要观察的振荡器的精度，测量电源频率，或者找出连接到编码器的电动机的转速。 提供的PCB图，您可以用熨烫的方法制作PCB板。

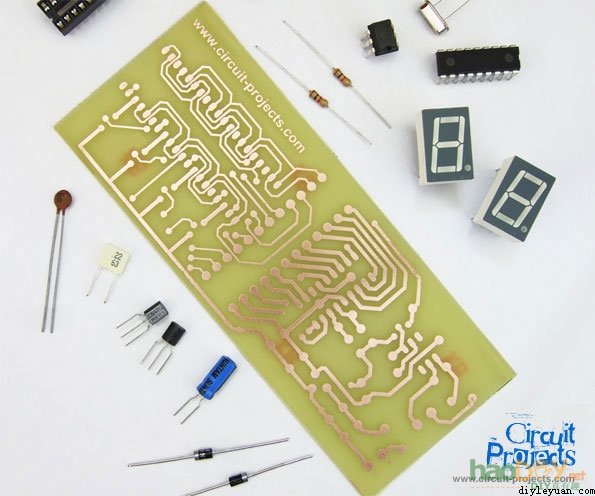

元件清单：
数码管是14.2毫米普通阴极七段LED红光数码管。
在测量频率的输入信号，信号必须被转换为方波。因此，一个光隔离器4N25光耦电路用于这一目的。因此，输入信号是从微控制器的电路的安全隔离，并转换为方波。信号幅度不得超过15V。如果发生这种情况，1K电阻可能会烧掉。如果你想测量电源频率，你应该使用一个220V/9V变压器转换。 电源电压应在8-12V之间。由于电路可能会投奔，你应该小心，同时连接电源的极性。
计数器电路原理图中，有4个LED显示数码管。为了进行测量，在RB3引脚连接到输出光纤隔离器。所述第二显示的5编号的引脚被连接到电源通过1K的电阻，所以点之后的第二显示亮色。在原理图中未示出此连接。 (责任编辑：admin) |
