原件：公牛插座一个，变压器一个，整流桥一个，5V 7805一个，24V继电器，驱动板一块（我用的是温控器拆下来的光耦驱动）stc89c52rc芯片一片，一个一位数码管，按键一个，然后就是数码管上拉电阻（根据亮度不同调整电阻大小）

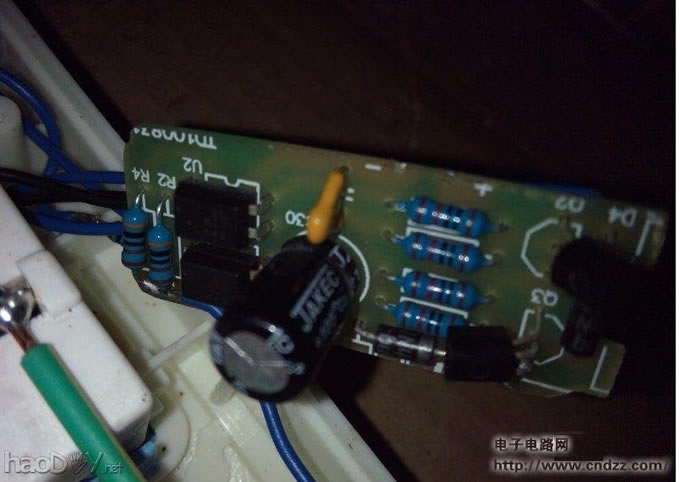

这是光耦驱动板，用来驱动24V继电器，电路就不说了大家应该都懂，

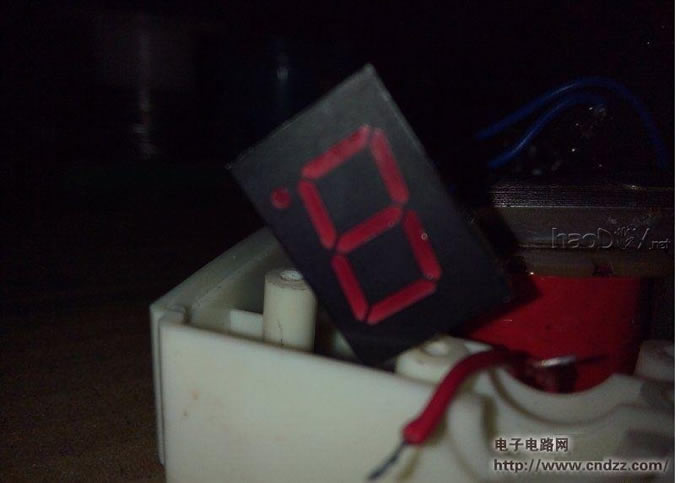

一位共阳数码管，上拉电阻我用的1K的，

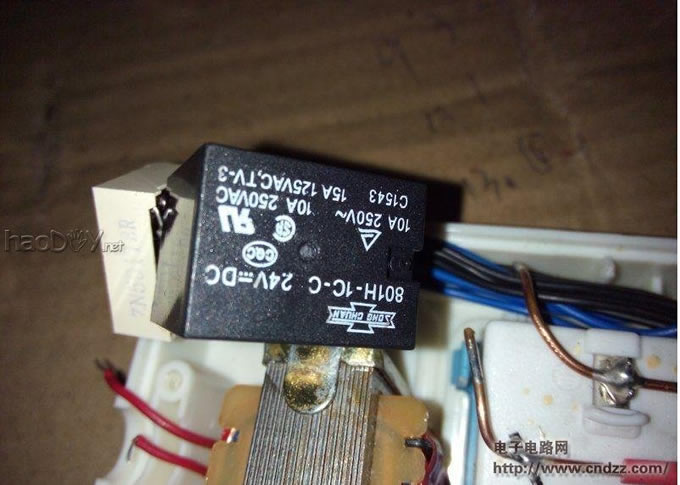

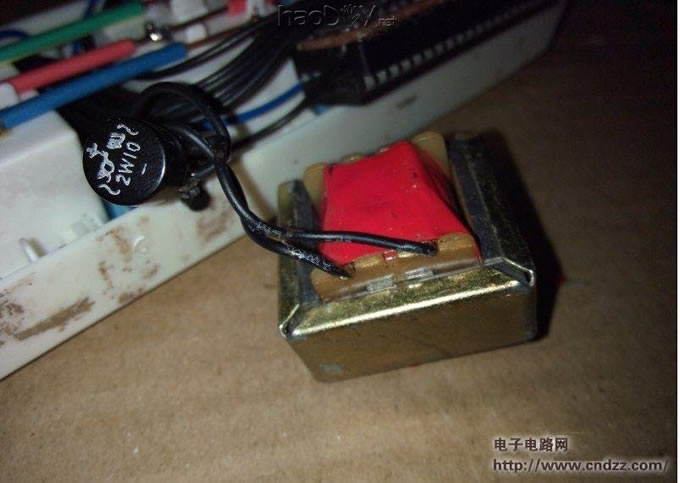

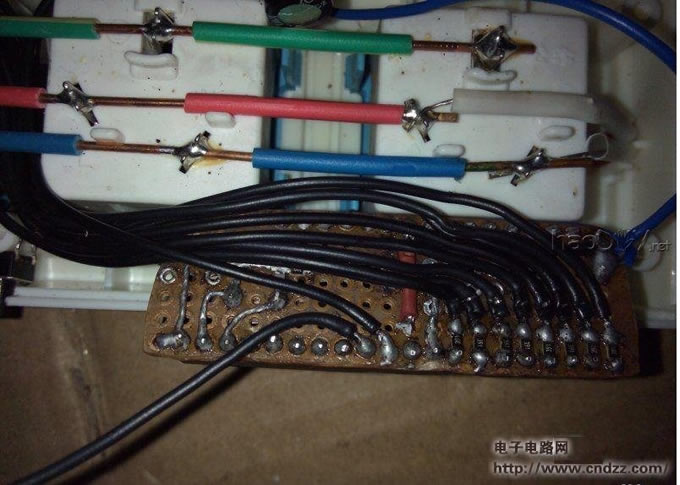

DC24V继电器控制市电， 单片机， 变压器找个小一点的，不然放不进去（如果找不到就只好拆掉一个插孔），

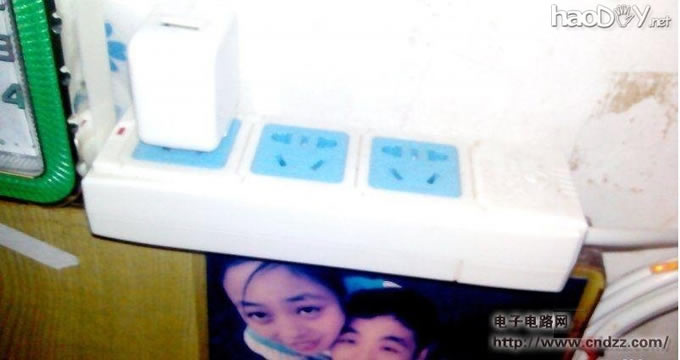

成品看不出什么，只有一个按键在中间暴漏，数码管在接线口内部（亮度能看到不需要开口），需要注意的是：单片机焊接的时候要把数码管的连接线朝里面不然盖不上盖子，驱动板最好是用洞洞板焊接，这样可以节省空间，整流也可以二极管整流
下方下载：“定时RAR ”
|
