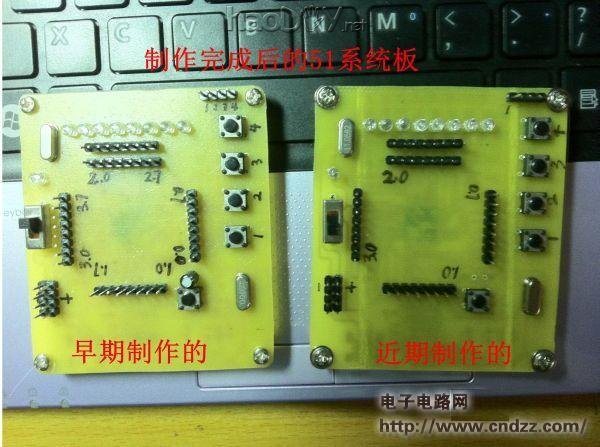

在平时调程序，电路的时候，有时需要多个51单片机配合测试或者调试，所以就想着做几个，本次制作的51最小系统板，集成了PL2303虚拟串口，可以直接通过USB下载程序，也可以单独的使用串口。同时板载8路LED灯。LED灯我使用的是白发蓝的，因为我觉得这样比较好看，4个独立按键 ，全部都用排针单独引出，同时32个IO口也全部引出.

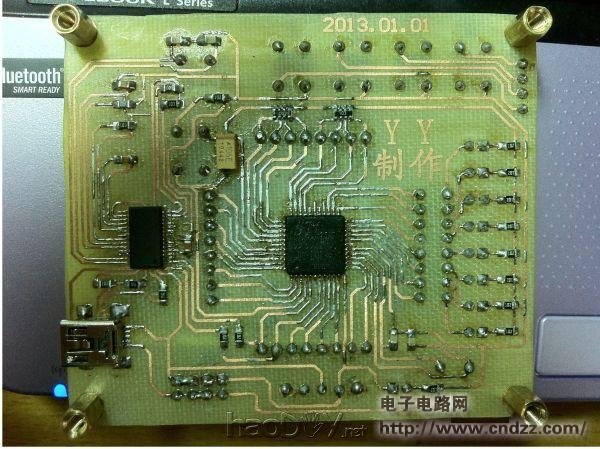

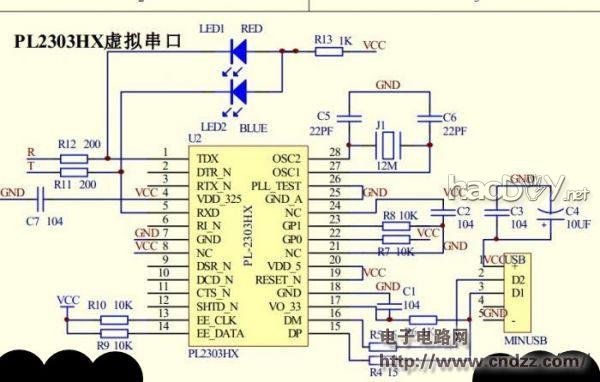

这次PCB中PL2303电路去除了指示灯和前面的滤波 下面欣赏图片
更详细的制作过程及PCB文件请见附件
|
|
在平时调程序，电路的时候，有时需要多个51单片机配合测试或者调试，所以就想着做几个，本次制作的51最小系统板，集成了PL2303虚拟串口，可以直接通过USB下载程序，也可以单独的使用串口。同时板载8路LED灯。LED灯我使用的是白发蓝的，因为我觉得这样比较好看，4个独立按键 ，全部都用排针单独引出，同时32个IO口也全部引出.
这次PCB中PL2303电路去除了指示灯和前面的滤波 下面欣赏图片
更详细的制作过程及PCB文件请见附件
|
