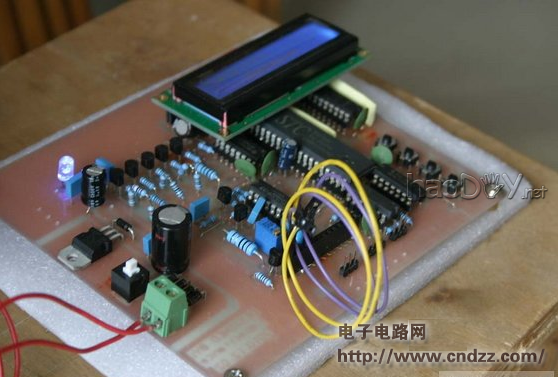

51单片电容频率仪

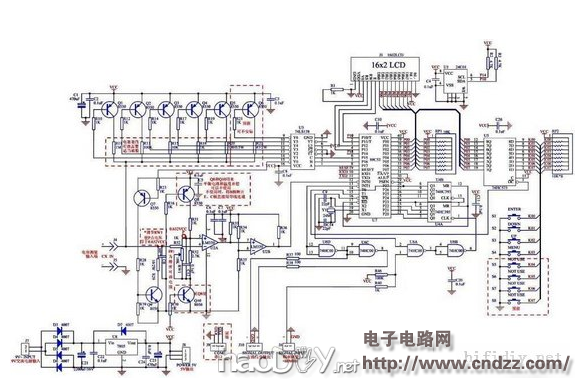

51单片电容频率仪原理图

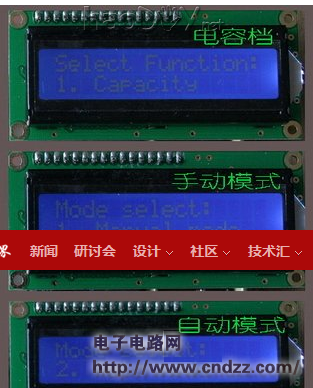

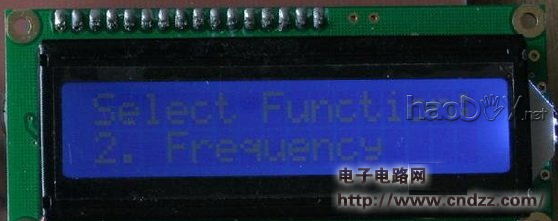

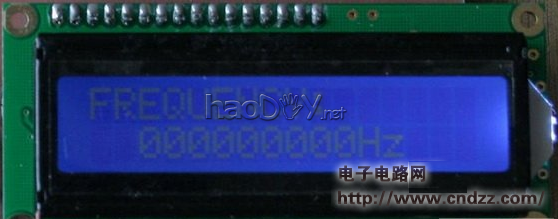

2、频率档：
3、波型输出：

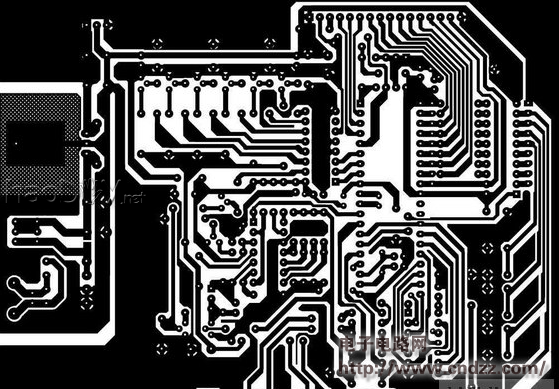

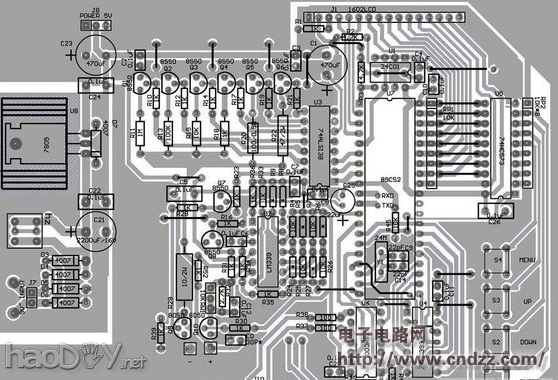

二、制作过程 先说说个人的一点体会：很多人都觉得玩单片机很难，其实也是一种误解，如果你会制作PCB，会焊接，这部分和焊音响功放一样，检查无误后，再把程序给烧录到51单片机，开机调试就没有问题了~ 1、PCB板
2、零件图
3、感光板制作(过程略，参考相关专业贴)

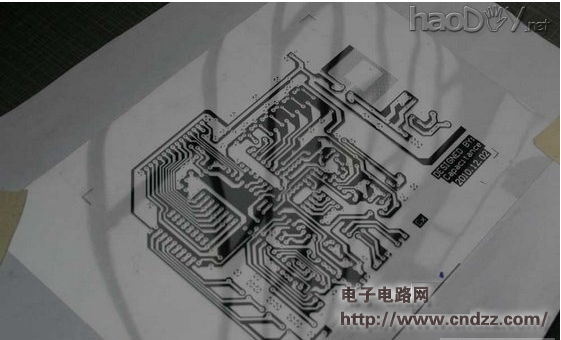

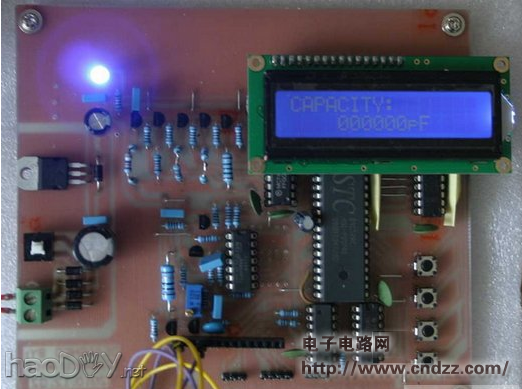

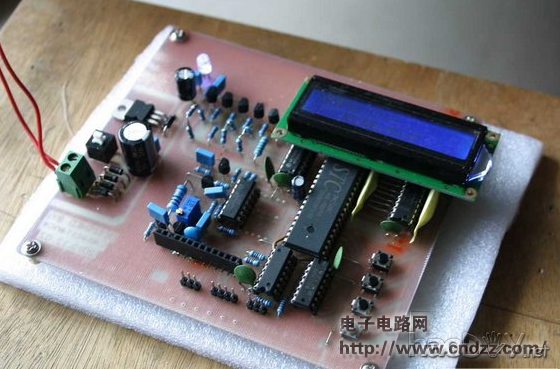

胶片 4、成品板

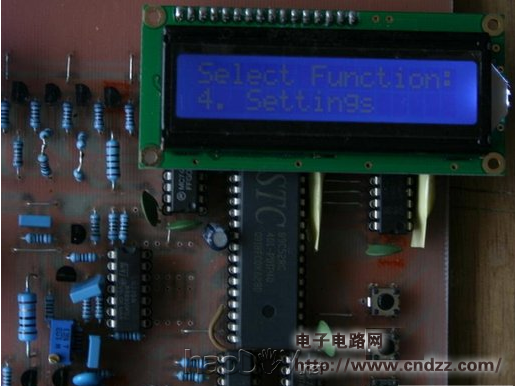

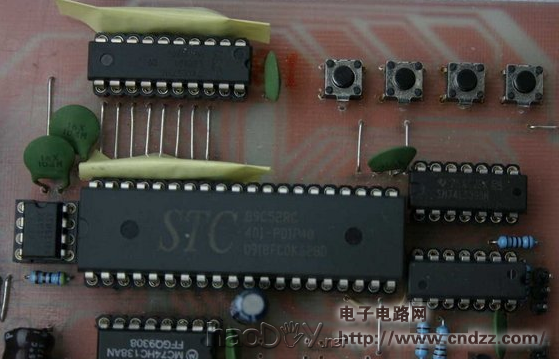

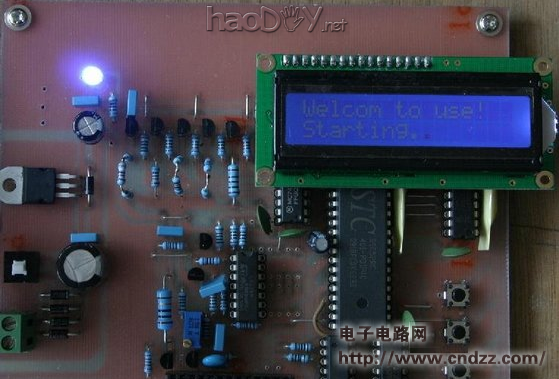

局部：
51单片我喜欢用STC的，一是便宜，二是烧录方便，不必用ISP线

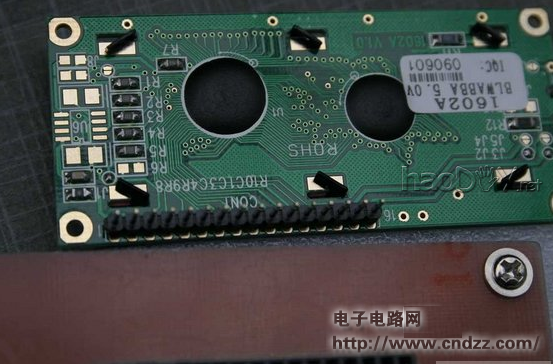

1602LCD 三、烧录 1、 单片芯片我选STC 89C52(主要是为了方便烧录)，如果用AT89C52，要专用烧录，AT89S52则要用ISP线，麻烦一些，一般玩用STC的方便些。

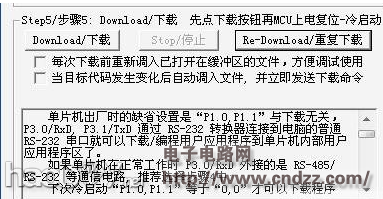

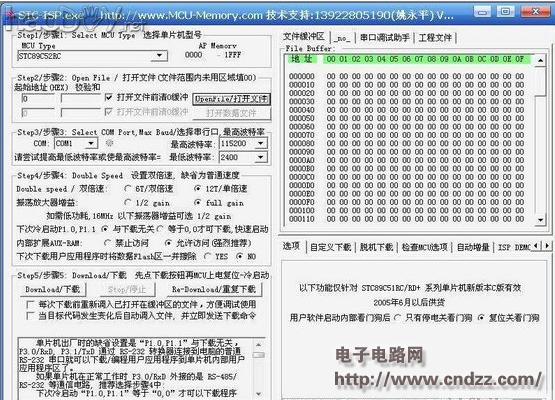

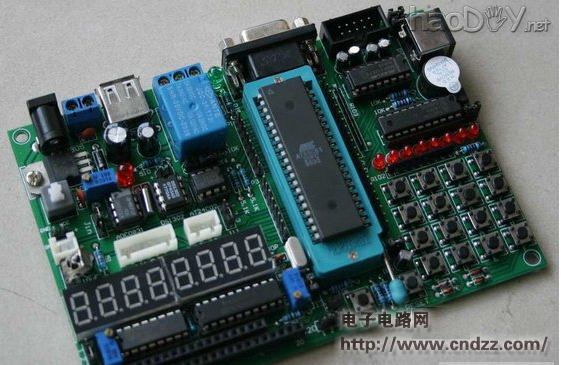

烧录板，淘宝上约大多数51学习器都行。 2、编程器连串口线、电源(注意不要上电)，打开烧录软件

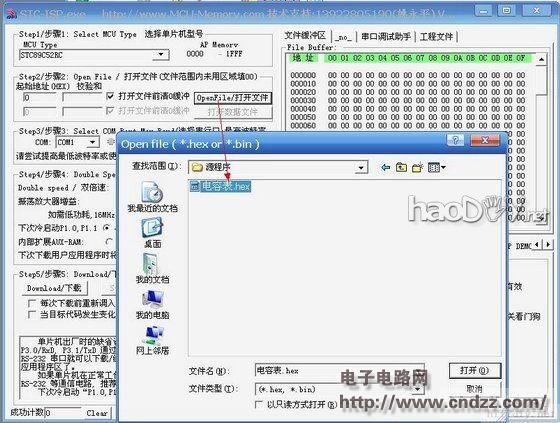

3、打开电容表源程序文件。
4、按“下载”，再按“电源”，烧录就完成了。

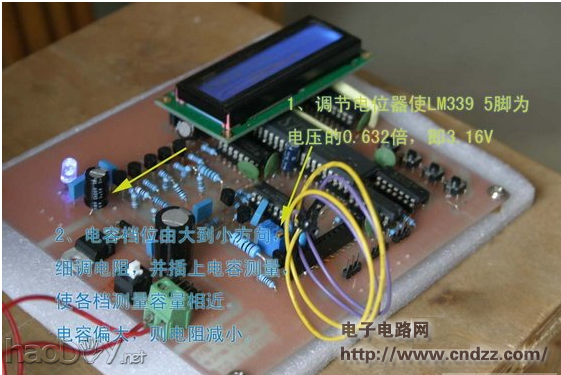

5、把51单片拆下，装到板子上，就可以进行下一步调试过程 调试篇：

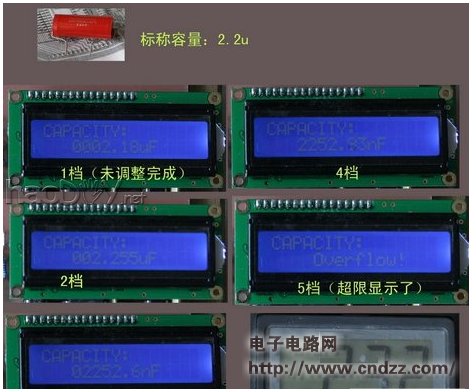

三、电容实测： 1、实测2.2u电容
说明：限于手头仪器及制作精度等要求，检测结果不一定十分正确，以下结果只代表实际所得。由于1档需要几欧电阻做调整，暂时没有，故结果也只能参考，实测结果，2、3、4档容量基本相同。

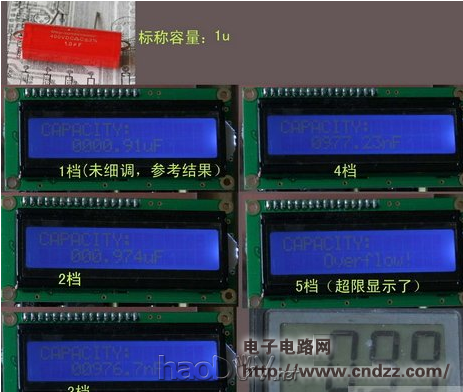

2、实测1u
1档没细细调，结果供参考，不评;2、3、4档非常接近，其中4档最尾小数点两位数在25-23间跳动，5档已经超过数值;1、2、3档数值稳定， 如果和数字表对比，4舍5入后，相差不大。
3、本来打算继续测量XXXXP内的小电容，不过突然闪个邪恶的念头——停下来，先恶搞一下，试试不规范的的测量，如用加长线，结果会怎样?能消除加长线线间电容的影响吗?

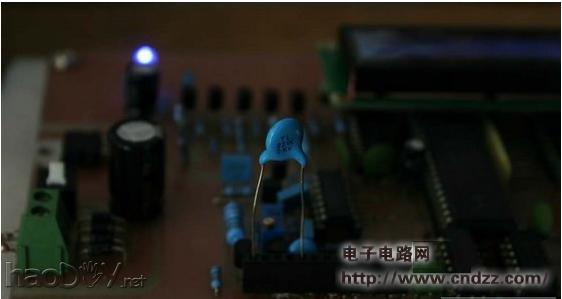

恶搞主角，两条长约30cm的导线 主角为标称221(即220P)的电容，插座实测结果：217P。线间实测电容6P。220P电容带线测量，理论数值为217P+6P=223P，实测224P。
222(即220P)电容 测量目的：220P电容和6P的线间电容，能够智能消除?
去掉220P电容，带线进行仪器调零，返回电容档，带线时显示屏全部为0了： 导线头再插上220P电容，显示值218P(数字有跳动±2P，估计是引线导入干扰)，与插座比对，相差1P。其实，上面不合常规的测量，总体来说，都在可接受范围内。 实测基本完成，部分电容没上图片，不过结果都相差不大。由于没有标准仪器去检测所有结果，只能代表能够使用，纯属折腾。对于最小5档，有BUG，如果测量大于4700P的电容，数值偏大，解决的方法希望能有时间再实验一下。 再来一个错误示范：如果调零时，电容插在插座上，会出现什么状况呢? 1、调零菜单，插座上电容(见左下角蓝色);

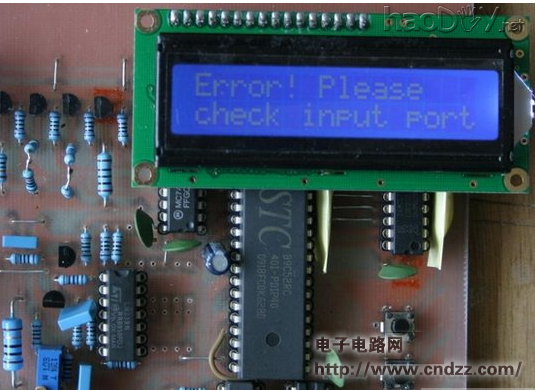

2、确认调零，LCD显示“错误，请检查输入插座”，未发生大的错误。
|
