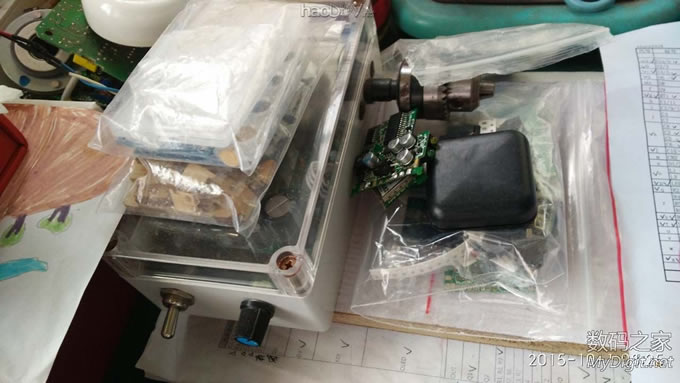

东西很早就收到了，兴趣爱好群里各路大仙也是各种玩耍，各种亮骚，无奈个人一直没空，要么工作出差，要么家里生活琐事，难得上周日小盆友不愿出去玩了（其实周末天气很好，我倒是很想出去转转的，估计是周六带她娘两出去玩了一天累了），申请了一天自由活动时间自己也玩起来。 才动手，发现好久不摸烙铁了，技能倒退严重啊  ，也不多说，下面开始直接上图，各位要是看得开心了，可以多多打赏几个M币罗 国庆前就收到的一些套件包，直到今天还没有完全全部玩起来，要搁以前，这完全不是俺的风格，以前收到这些我是连夜也要玩起来才能睡得着觉

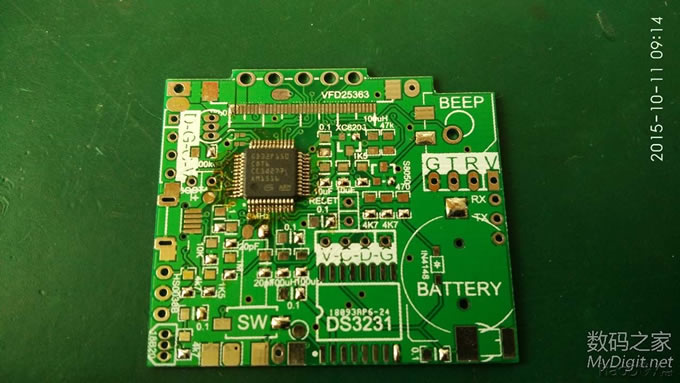

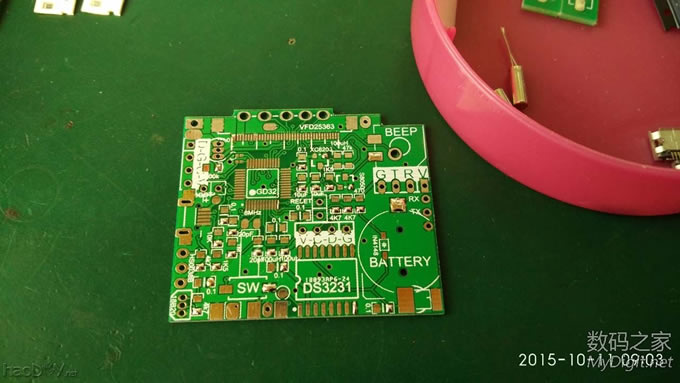

看右下角时间这应该是国庆出游回来不知道是哪天晚饭后忙里偷闲焊的
从这张开始都是昨天玩的了

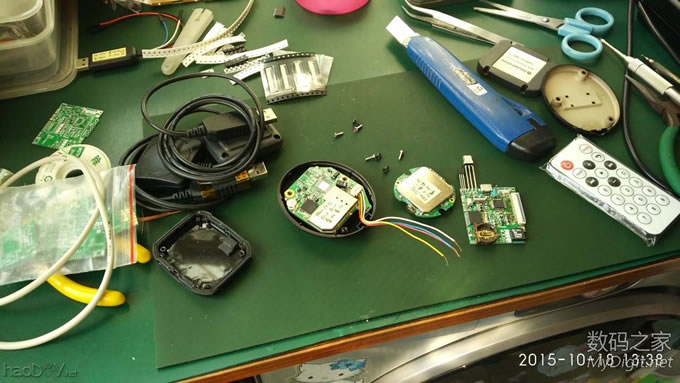

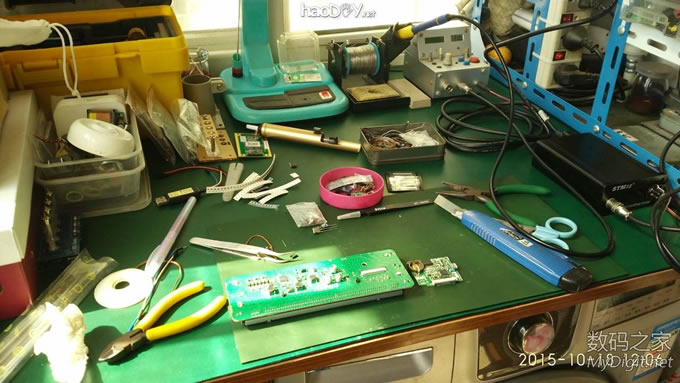

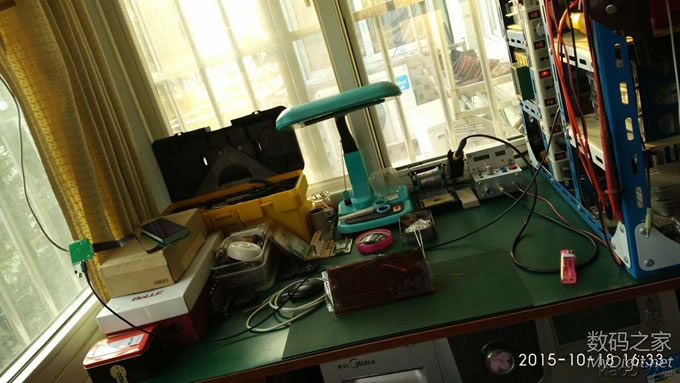

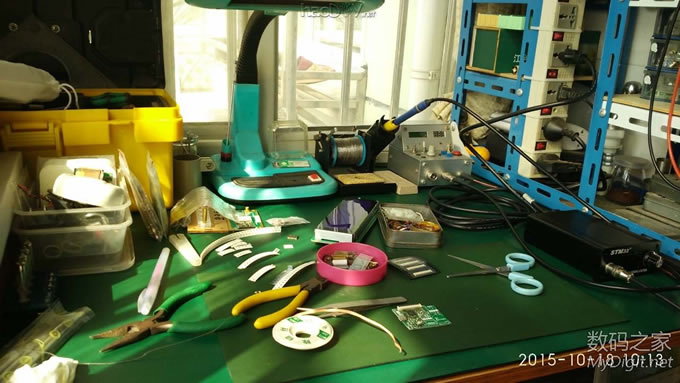

玩前特意收拾了一下工作台，之前上面都落满灰了

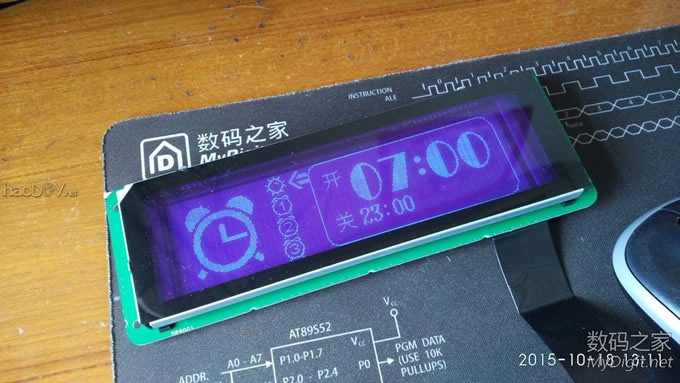

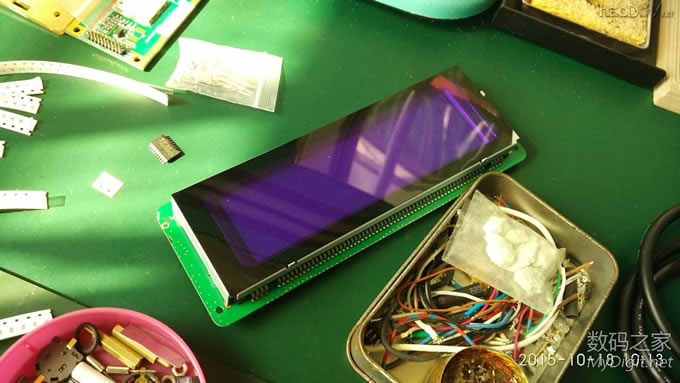

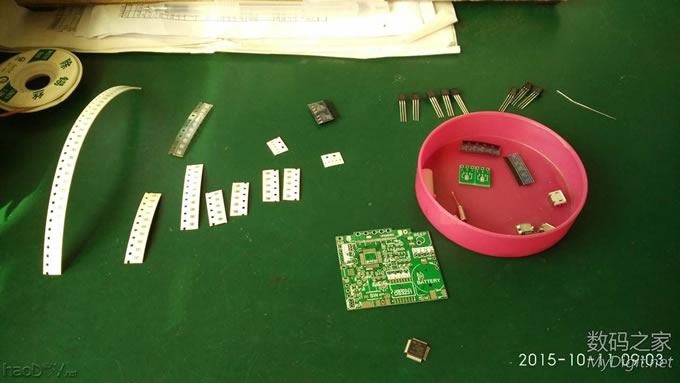

这就是本帖的猪脚

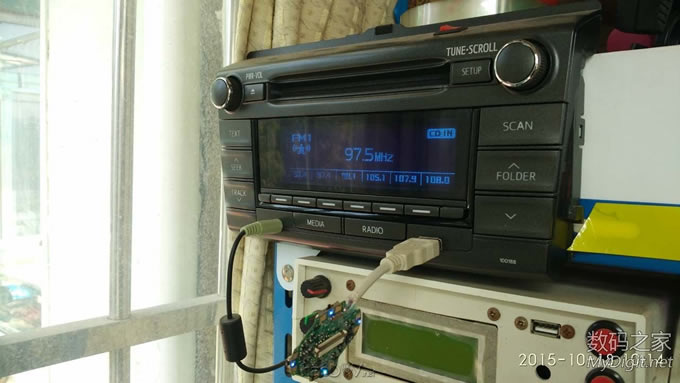

猪脚出处，当初团购的时候顺带捎的两台主机，一台给装工作台听听音乐新闻之类的，当时好像也还发过帖子，有兴趣的可以搜一搜

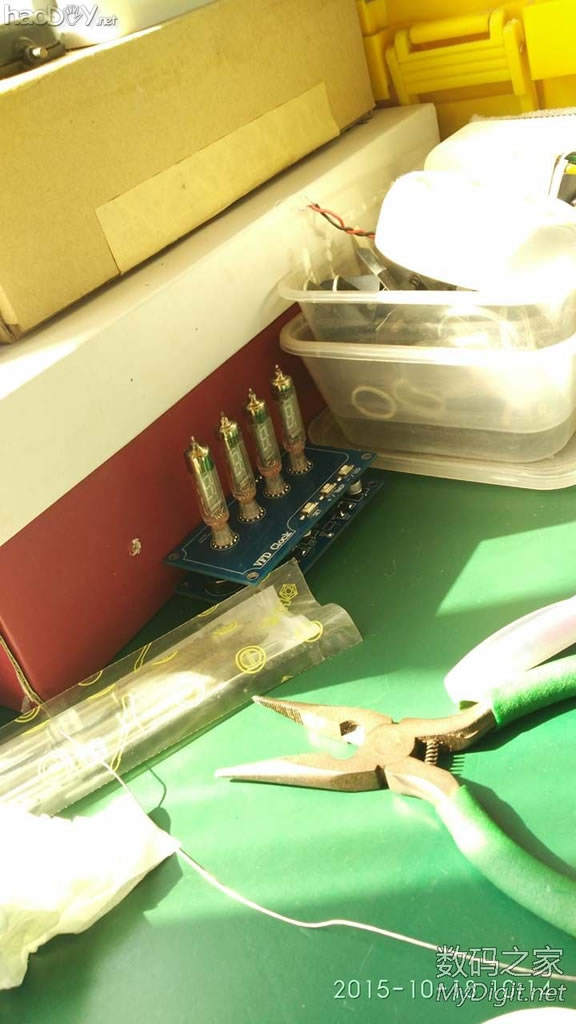

这是玩的另外一个小玩具，倒腾了也快大半月了，算上等发货的时间肯定是满满的超过一个月，玩到最后才发祥有片IC是坏的，艾玛，折腾死宝宝了，要是各位感兴趣或是投币积极，一会可以考虑再开一贴

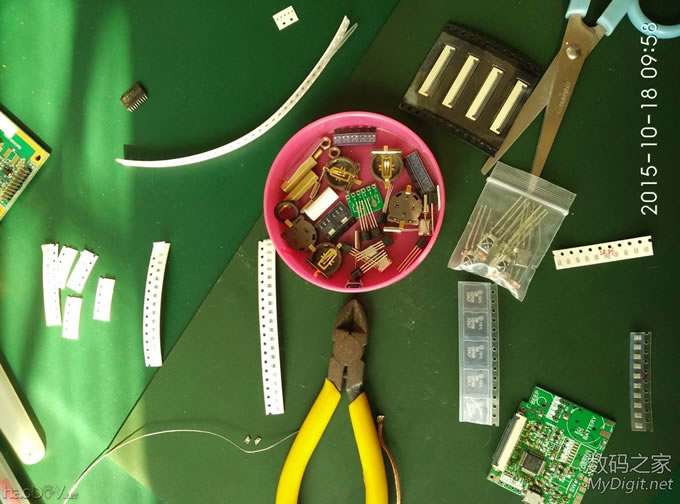

工作中。。。

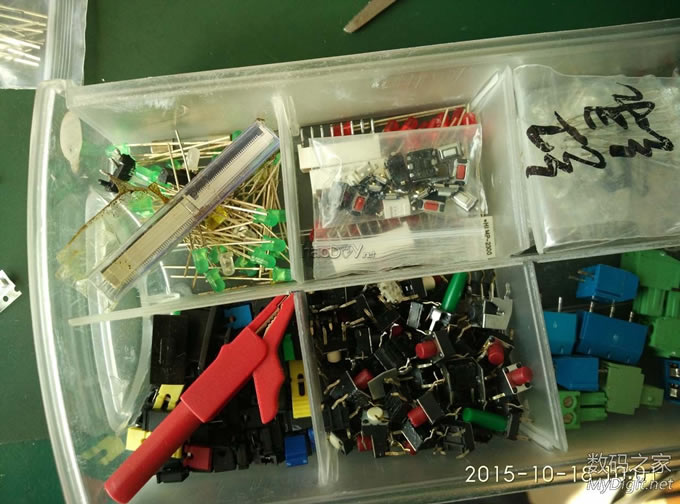

调皮的群主又给俺漏元件了，还好俺有存货

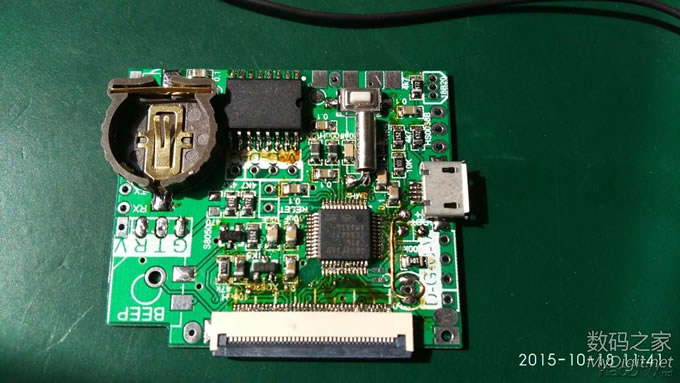

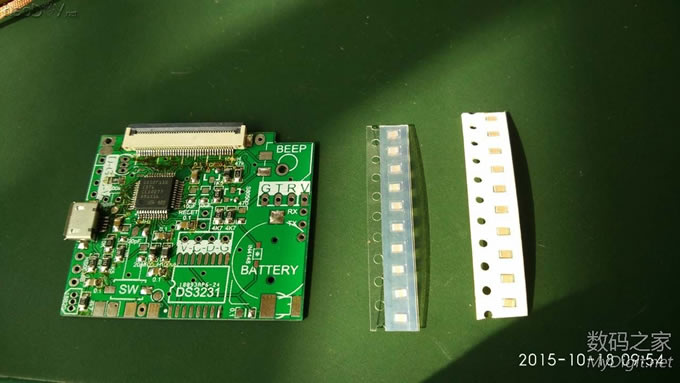

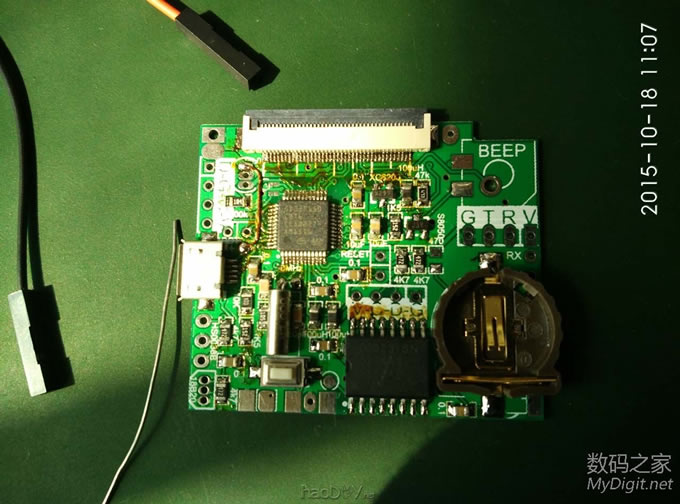

驱动板基本焊完

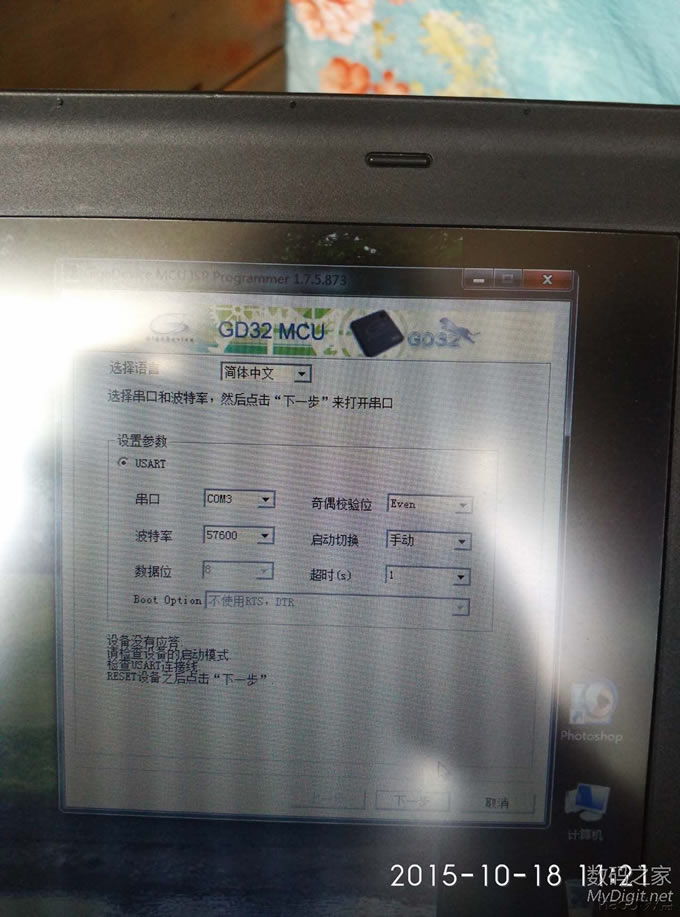

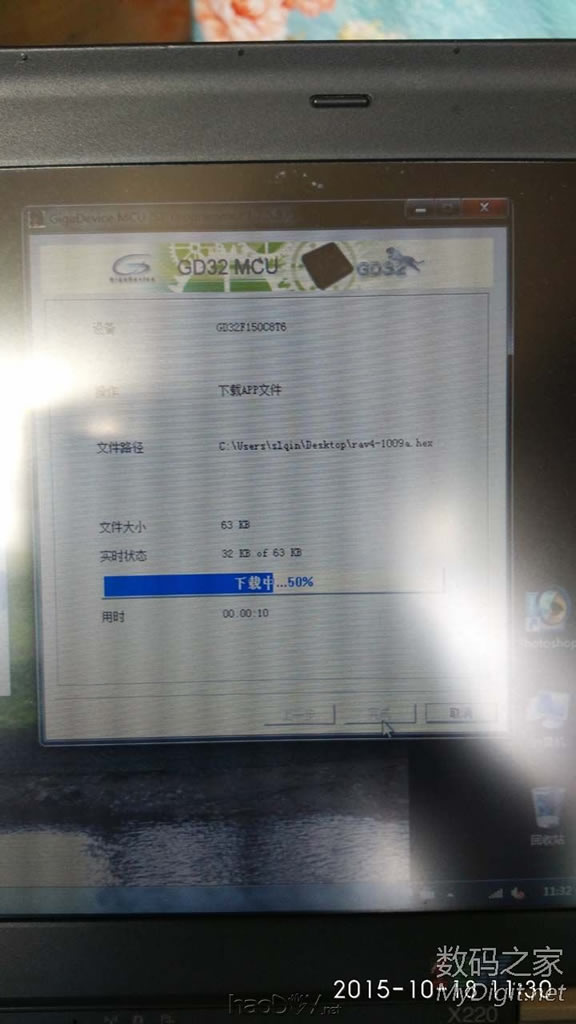

进入写程序环节

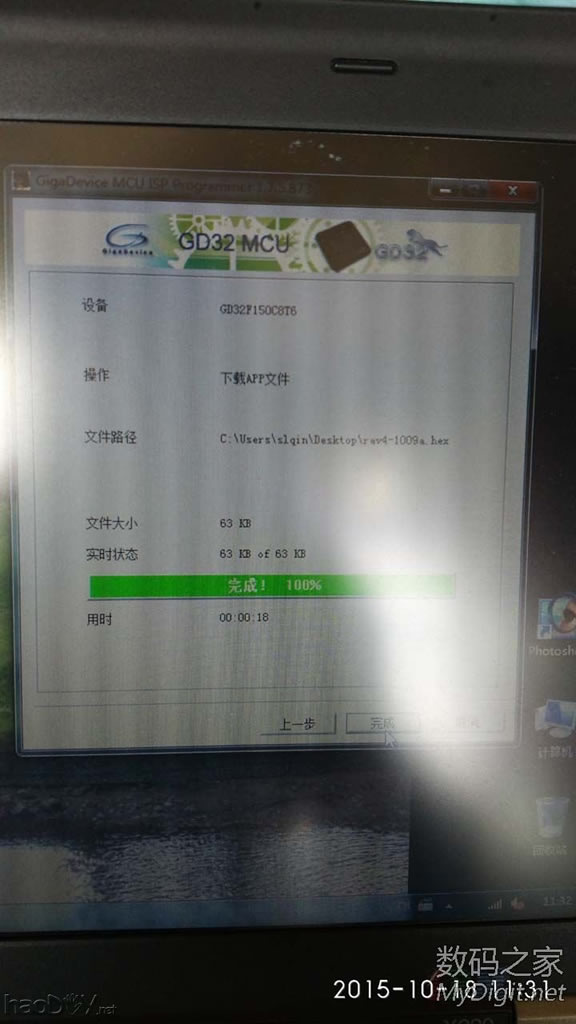

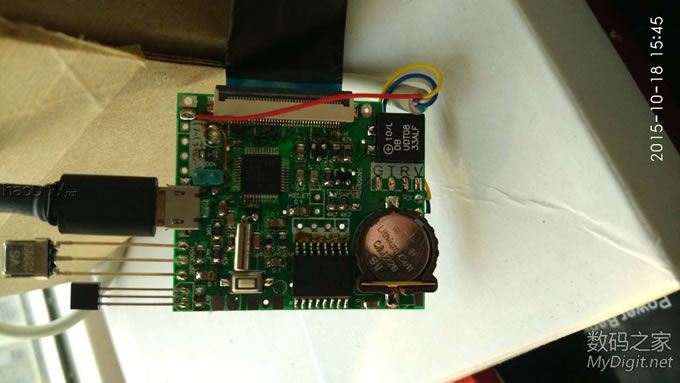

写好程序，强迫症患者表示最见不得乱七八糟的线了，整理完跳线

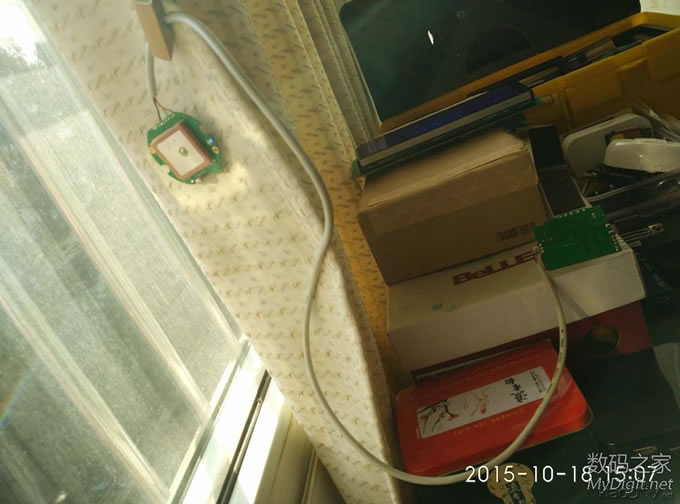

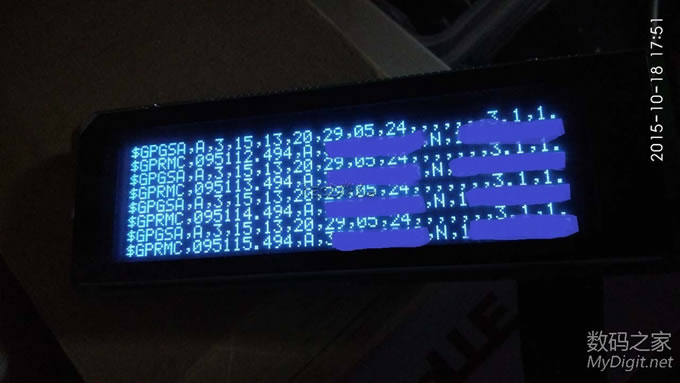

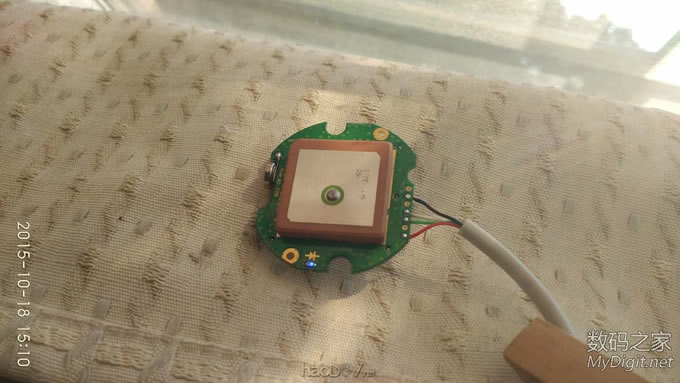

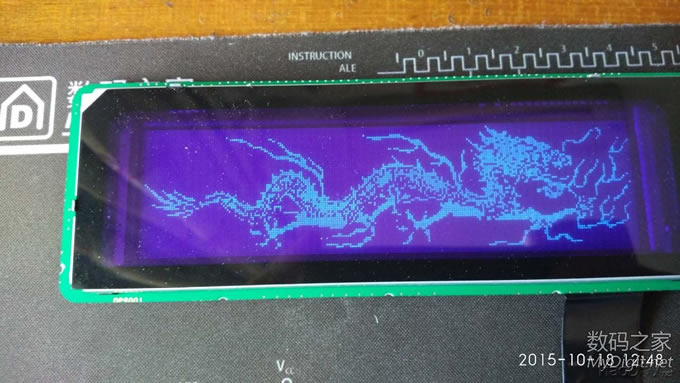

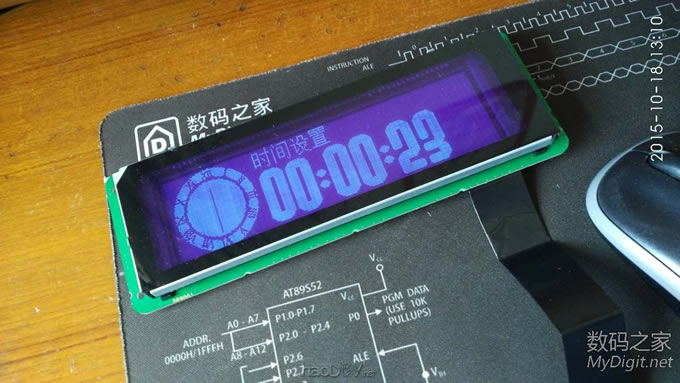

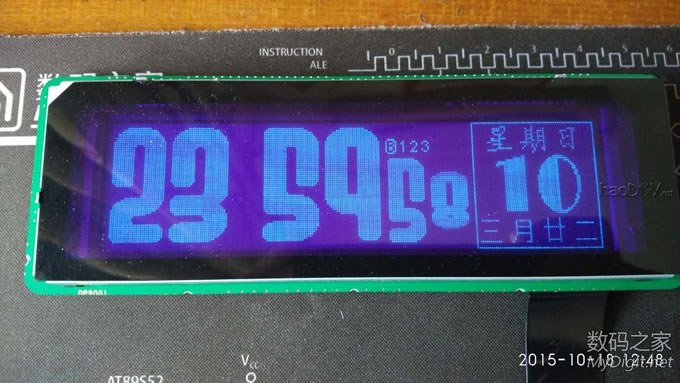

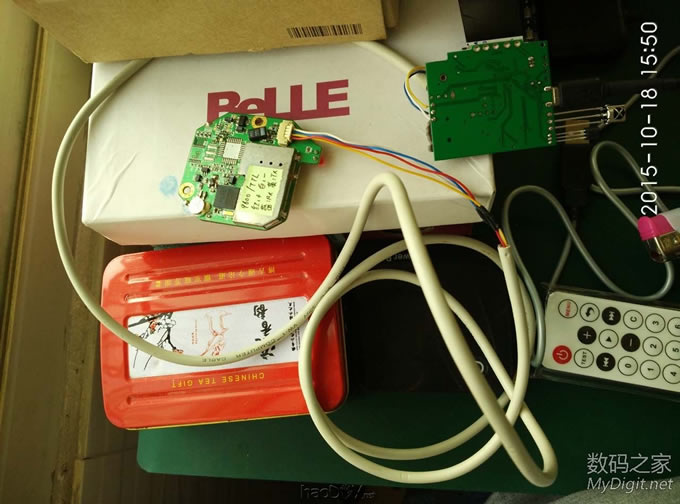

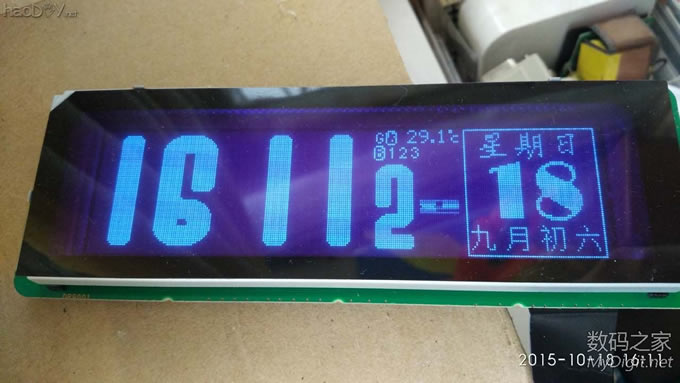

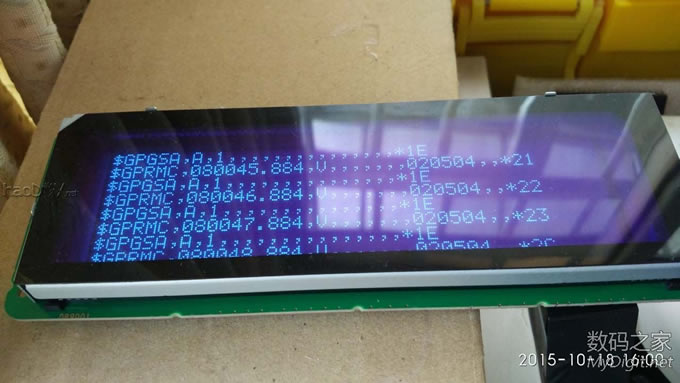

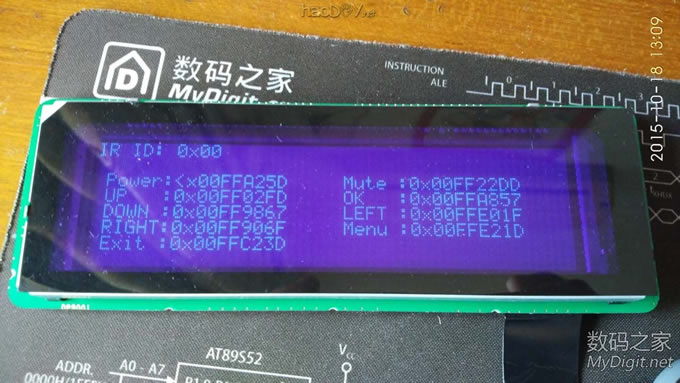

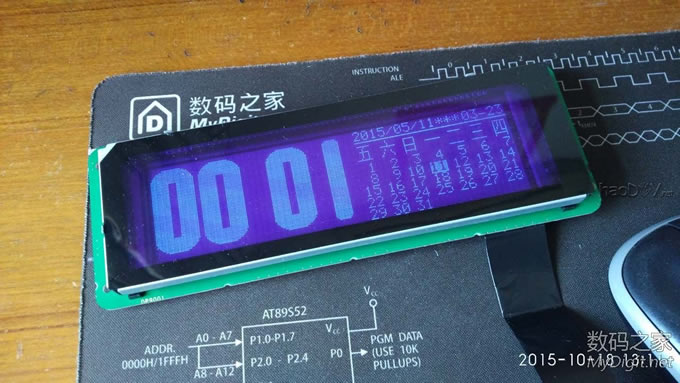

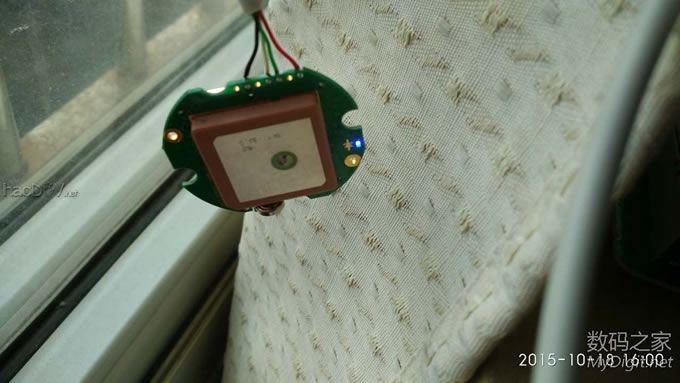

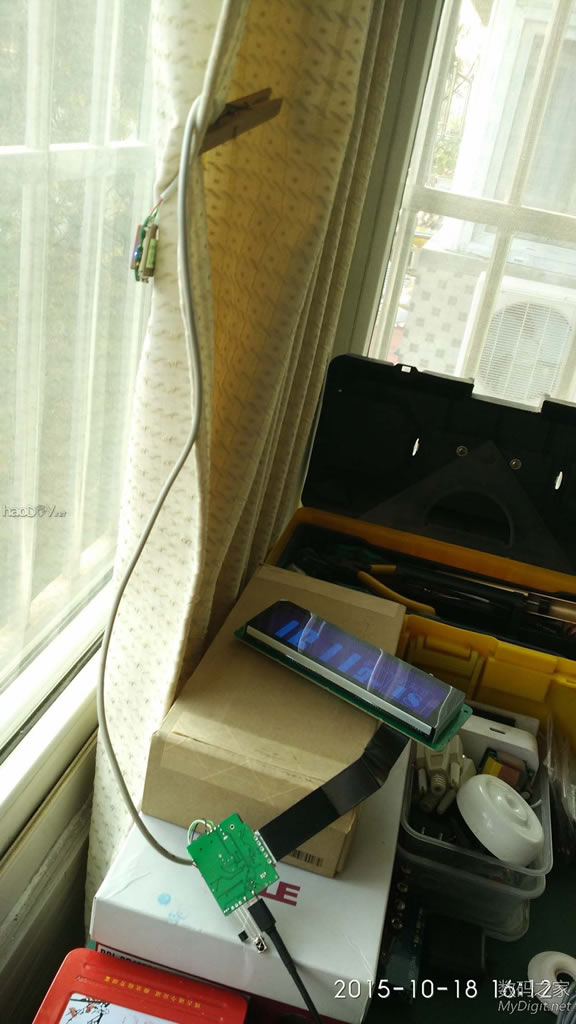

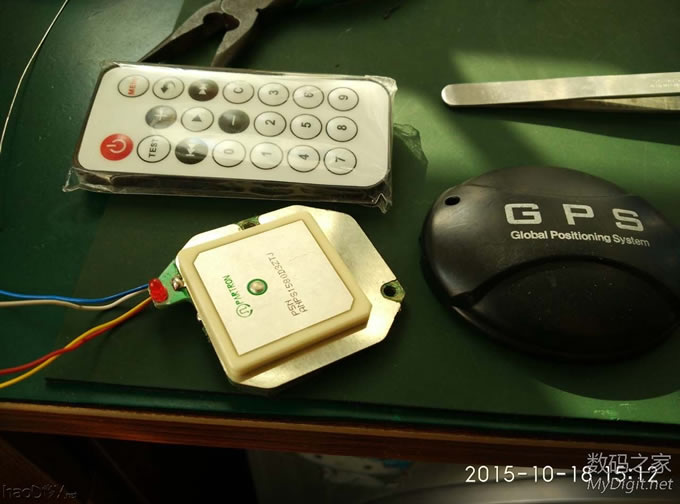

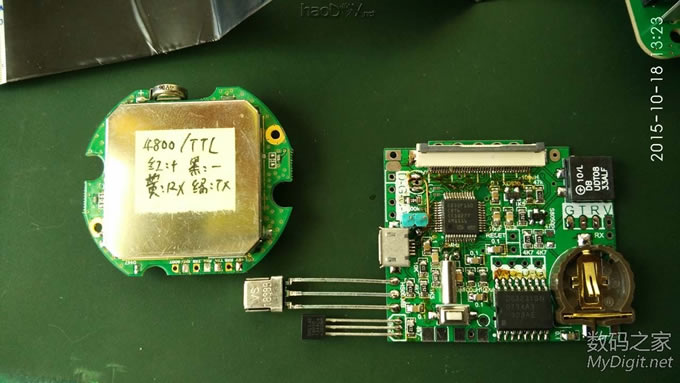

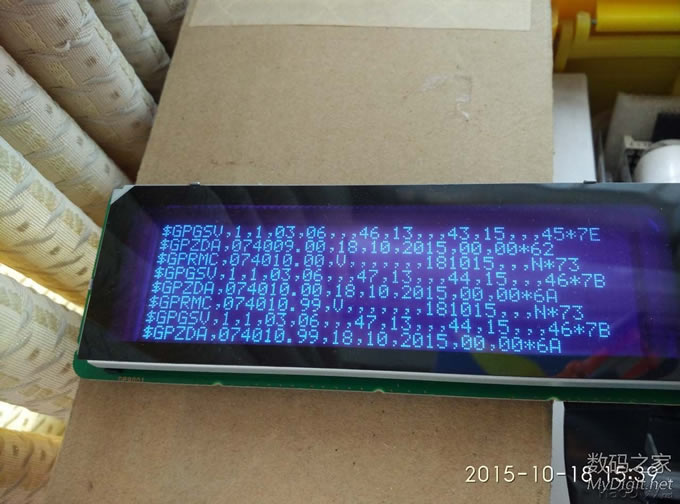

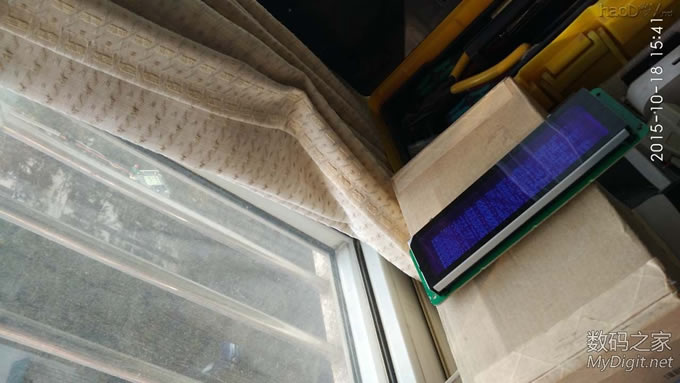

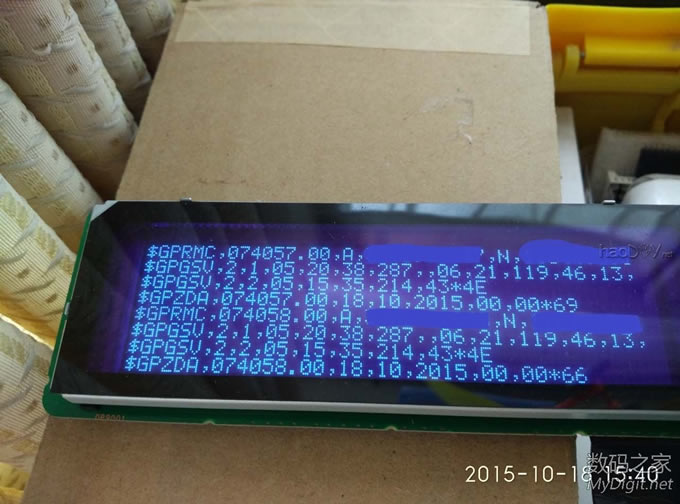

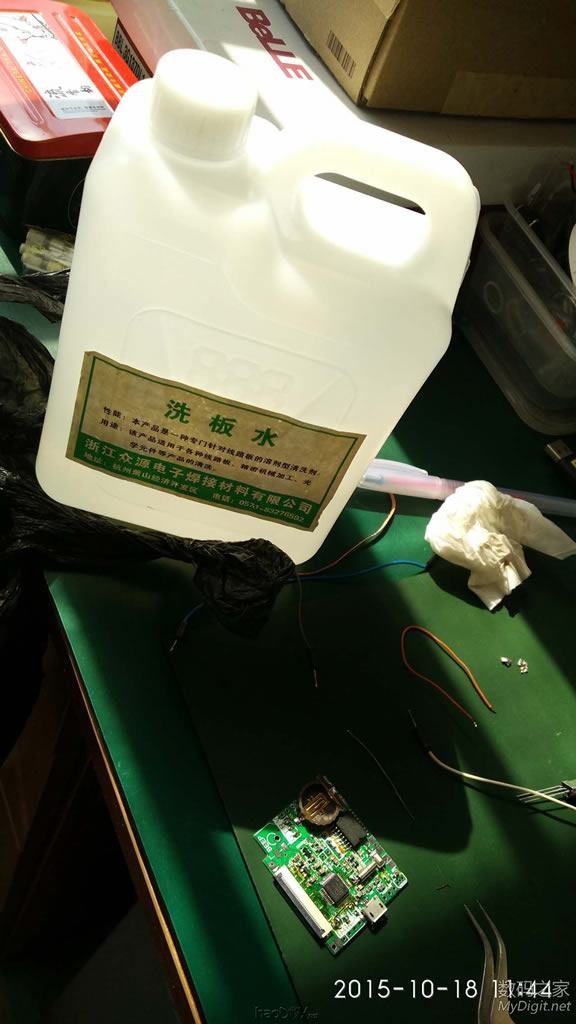

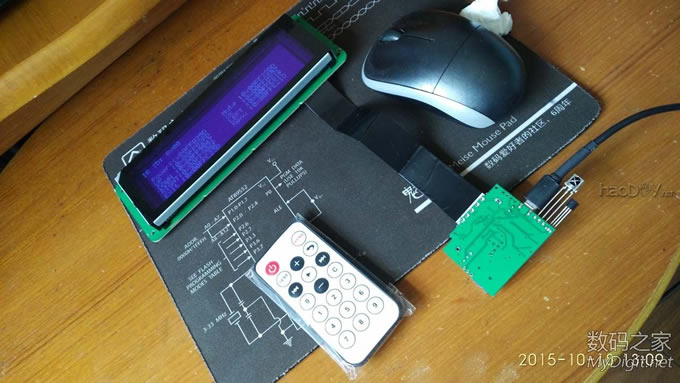

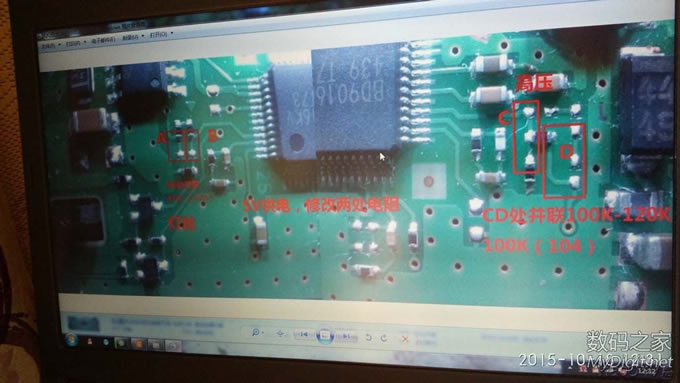

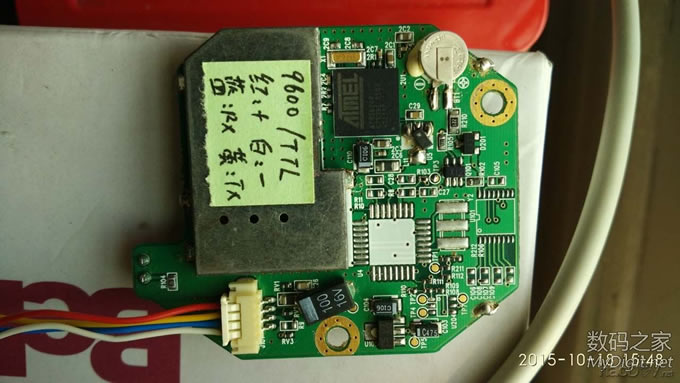

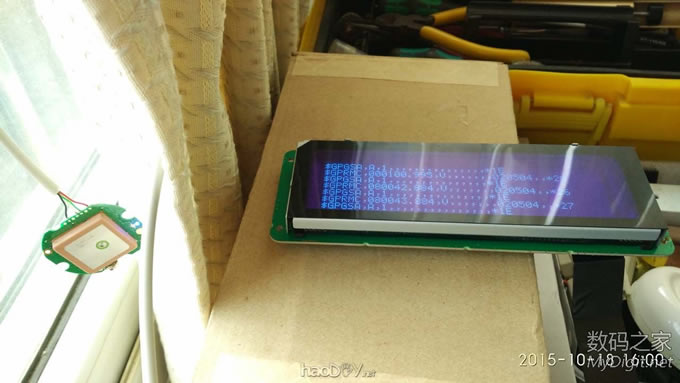

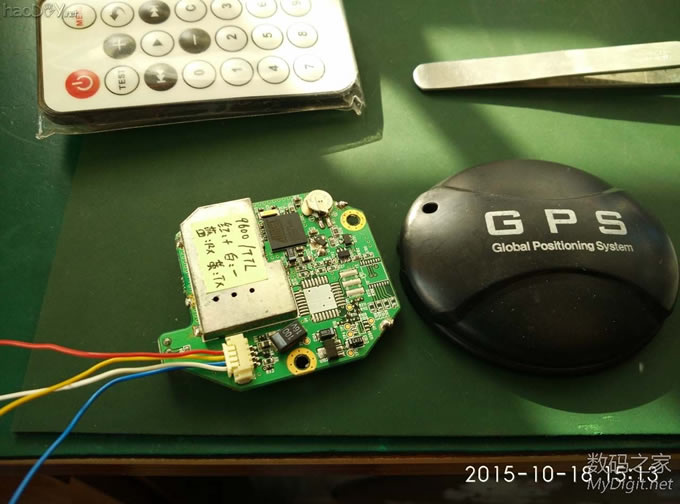

(责任编辑：admin) 本来想先洗驱动板的，想想后面可能还要再洗其他板，先不动了，洗板水都翻出来了  接着在改显示屏电压，降低功率，改高压，使其能5v工作  改高压教程  完事具备，上电，看到调皮的开发者最爱的logo了  工作正常，但是还不能进行设置等  接下来就是学习遥控   ok，能干点活了    好，在进入下一DIY环节，GPS校时部分 翻出以前买的剪线GPS模块（PS：其实本VFD套件也开发得有配套的GPS模块的，可楼主实在想偷懒，于是先挑现成的模块玩起来再说了） 翻出来四只剪线模块，有两只被接上TTL线当成品GPS硬件玩了，用另外两只先玩  先挑小个的模块测试，    请教完大仙，确定了大概问题所在，继续搞GPS部分，为了防止万一，这次换了一个波特率最常用的模块，且这个模块的陶瓷天线大些，估计接受信号的能力应该会好点吧    连上驱动板，这次为了保险起见找个根长线，把GPS模块扔到窗外去  恩，果然是大仙，指点过后就是不一样，立马扫面出GPS模块了  不到一分钟，大概也就30秒左右吧，定位成功  看看主界面，已扫描出GPS模块，且以定位成功  看看驱动板链接，顺带说说第一次失败的问题所在，如果有群友看到，或是用同样思路玩此套件的朋友，希望能够少走弯路    其实问题也很简单，我第一次给GPS模块供电时选的是驱动板上连接GPS模块的接口处的电源，只有3.3v，后来才发现GPS模块是要5v供电的，当然，当时我也想到有可能是供电不足导致驱动板检测不到GPS模块的，所以我也尝试单独用了一个移动电源给GPS模块供5V电，但是这样又导致电源不共地，所以驱动板也检测不到GPS，后来的做法就是直接从进驱动板的5v处跳线给GPS供电，这样既解决了电压不足问题，也没有不共地的影响  成了就继续测试另外一篇波特率为4800的模块 由于线不够长，没法伸出窗外了   接上之后驱动板也能检测到GPS模块了（此时还未定位）   没有伸出窗外还是有影响的，过了很久才定位  测试到此结束，下次也可以跟群里大仙讨论外壳的事了，先上一个买的另外一个群里开发的驱动这个屏的另一种套件时顺带捎带的外壳  |
