电子管胆机输出变压器的制作工艺(6)
时间:2014-10-03 16:44来源:www.tubebbs.com 作者:steve845 点击:
次
KT120输出钢片顺插片图-1.jpg (40.79 KB) 首先将E片插入线包一侧 在线包另一侧最外面也插入两片E片，注意插入这两片时线包应该很紧，E片不应该松动，否则在另外一端还需要插E片。 KT120输出钢片顺插片图-2.jpg (55.
-
-

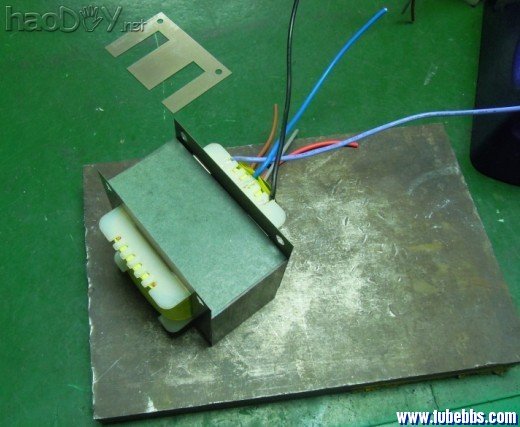

首先将E片插入线包一侧
|

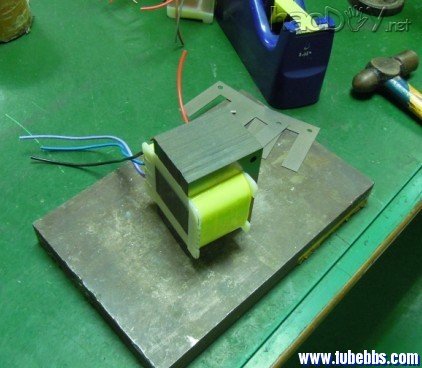

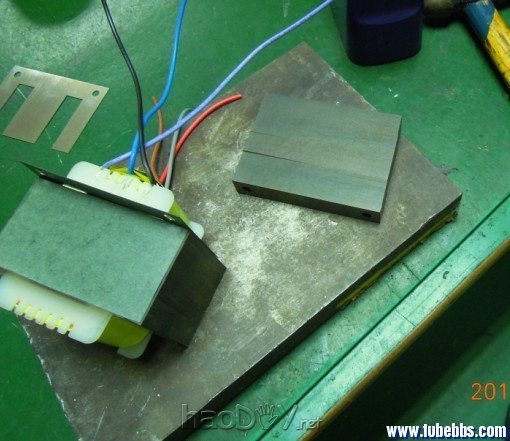

在线包另一侧最外面也插入两片E片，注意插入这两片时线包应该很紧，E片不应该松动，否则在另外一端还需要插E片。 |
-
-
|

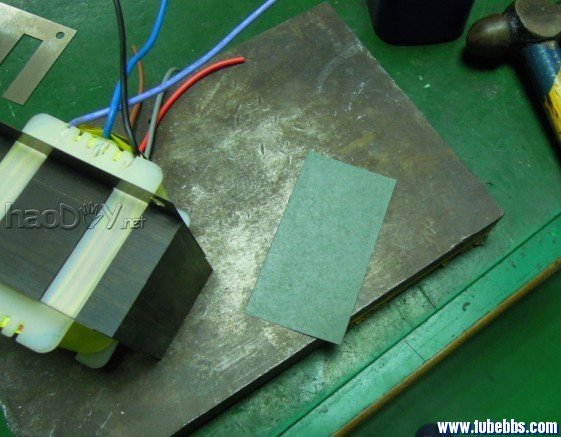

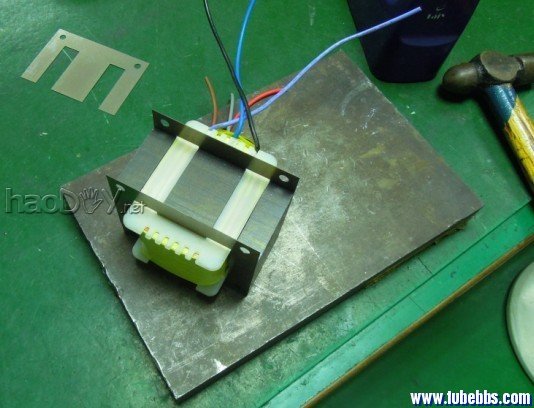

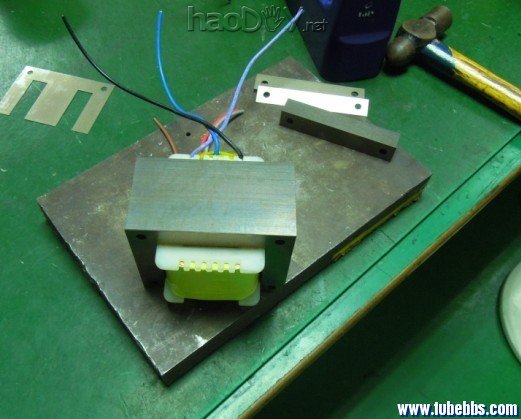

裁好一张青壳纸厚度0.17mm，准备放在E片和I片之间，青壳纸的大小应该刚好能放在两个E片之间，不要太紧，应该是刚好。 |
-
-
-
-
-
-
-
-
-
-
-
-

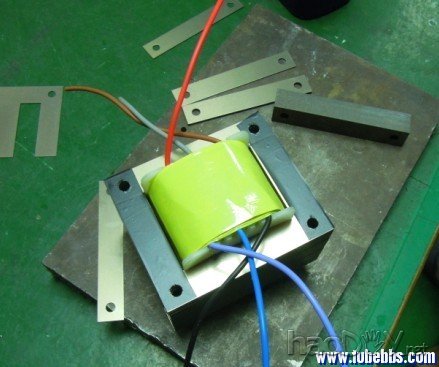

上变压器支架

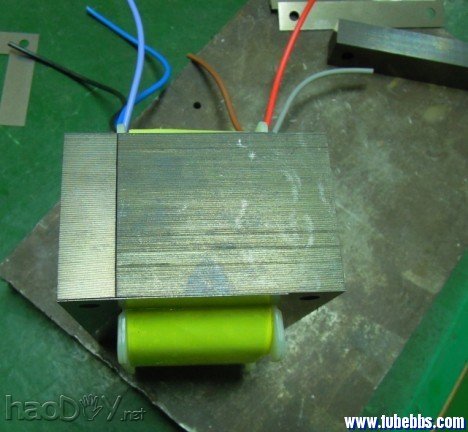

将变压器支架用带有尼龙垫片的螺杆锁住 |
(责任编辑：admin) |
