电子管胆机输出变压器的制作工艺(3)
时间:2014-10-03 16:44来源:www.tubebbs.com 作者:steve845 点击:
次
包牛结束后有条件的发烧友如果能借到测圈仪，最好测试一下，初级线圈的圈数误差可以允许千分二， 次级圈数不能有误差 ，否则会造成局部短路，虽然不至于烧输出变压器，但是会严重影响输出变压器的频响指标和失真度
包牛结束后有条件的发烧友如果能借到测圈仪，最好测试一下，初级线圈的圈数误差可以允许千分二，次级圈数不能有误差，否则会造成局部短路，虽然不至于烧输出变压器，但是会严重影响输出变压器的频响指标和失真度。
初次级耐压测试，一般的输出变压器初次级绝缘测试电压要能够承受3000VAC耐压测试。对铁芯的绝缘电压要大于3750VAC.如果是211或者845输出变压器耐电压要大于4500VAC.
插片，线包测试合格后，就可以插矽钢片，矽钢片是有方向的，插片时候有毛刺的一面全部朝一个方向，这样可以减少涡流损耗，提高变压器的叠片效率。插好片的变压器表面应该非常平整，不会坑坑洼洼。感觉是一整块铁做出来的

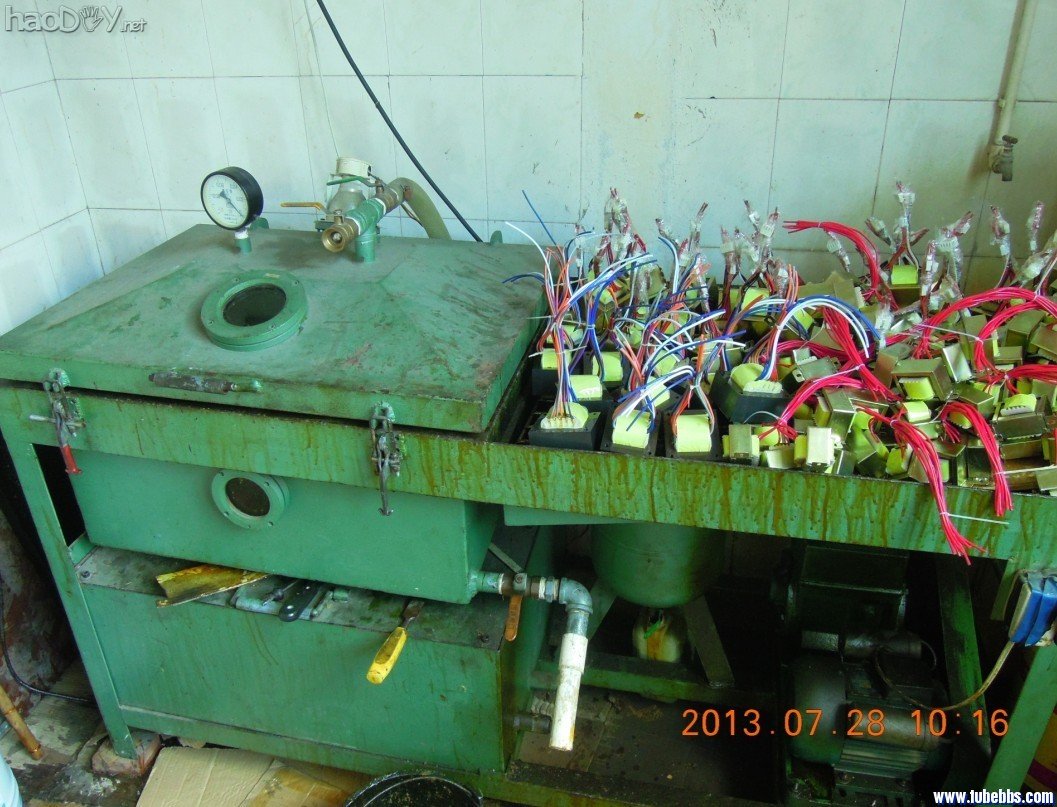

变压器真空含浸
变压器做好后为了增强绝缘减少噪音，必须进行真空含浸处理，否则变压器很容易受潮而漏电。 |
-
-
-
-
真空含浸操作步骤：

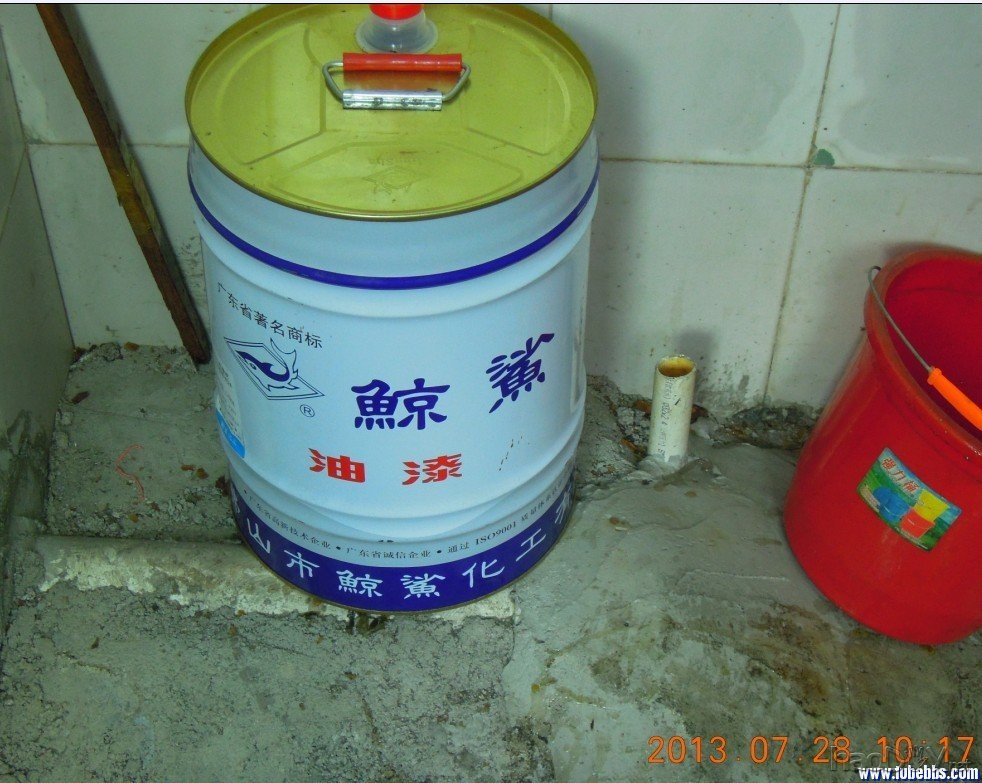

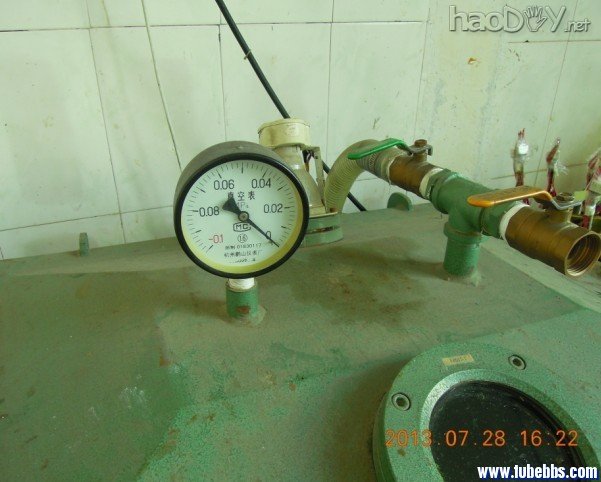

先把变压器放到真空草内部，盖上真空槽的上盖，打开真空泵，把槽内的空气空气和水分抽干，当气压刻表将至-0.1MPa时打开油阀让绝缘油流入油槽，此时可以看到绝缘油在真空有槽内沸腾，真空泵继续工作，持续1分钟后关闭。变压器在油槽内浸泡5-10分钟。待看到油槽内的绝缘油不在沸腾，即可打开空气阀，待空气进入油槽，就可以打开油槽上盖，捞出变压器，放在旁边的漏油区将绝缘油空干
真空含浸步骤:
将变压器放入真空含浸机的油槽内，盖上油槽上盖，打开真空泵，先把油槽内的空气抽干，当压力表的指针指到-0.1Mpa时，将油箱阀门打开，让绝缘油流入油槽，此时可以看到绝缘油在油槽内沸腾。继续让真空泵工作一会儿，让绝缘油充分流到变压器线包和钢片的缝隙中，关闭真空泵，让变压器在油槽内浸泡5-10分钟，直到绝缘油不再冒出气泡，此时可以打开空气阀，待空气进入浸油槽后，打开油槽上盖将变压器取出，放到旁边的漏油区，将变压器上多余的绝缘油漏干。 |
-
-

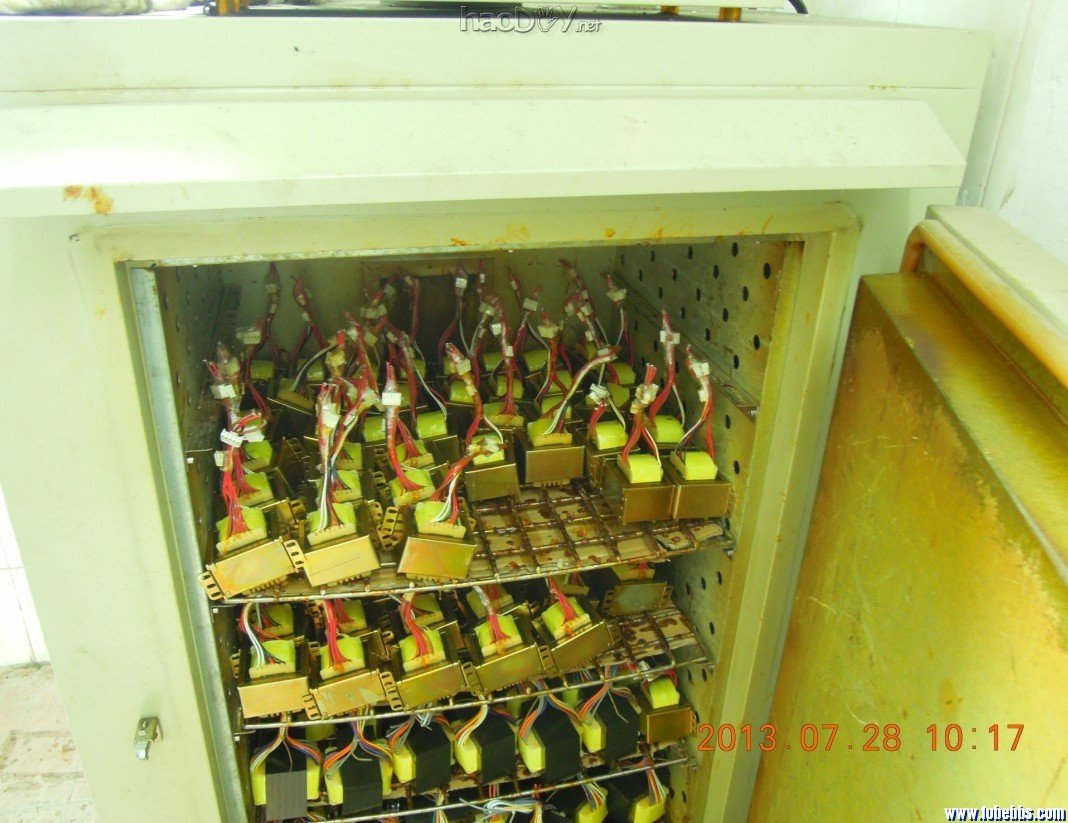

变压器烘干
刚含浸好的变压器，不宜马上进入烤箱烘干，应放在空气流通的地方，将表面风干。表面干了之后再放入烘箱内烘烤。烘烤的温度设置为95°C.先烘烤8小时。
变压器烘烤
刚浸完油的变压器不宜马上进行烘烤，可以先放在空气流通的地方将变压器表面风干，待表面干了以后再放入烤箱内烘烤，烤箱的温度刚开始设置为95°C,烘烤8小时，然后再将温度设置为120°C，烘烤4小时。 |
-
-
-
-
