我的高仿Audio Note KIT1 300B电子管单端胆机

时间:2012-08-27 16:37来源:未知 作者:admin 点击:
何为高仿?是因为这台机从线路, 机箱 到布局都是以原版的kit-one为蓝图安装的,一来是满足我个人的虚荣心(原版的套件要1.38万),二来是我曾经听过这种线路的机子,声音是我喜欢的类型.古典而不失现代.无论是听口水声还是大编制的 音乐 都很从容(我的单元是FE166E)
何为高仿?是因为这台机从线路,机箱到布局都是以原版的kit-one为蓝图安装的,一来是满足我个人的虚荣心(原版的套件要1.38万),二来是我曾经听过这种线路的机子,声音是我喜欢的类型.古典而不失现代.无论是听口水声还是大编制的音乐都很从容(我的单元是FE166E).加之我的搭棚技术不是很好(去年搭棚的一台6p3p单端真的是惨不忍睹),所以选择了高仿kit-1 300B单端.说穿了就是依葫芦画瓢

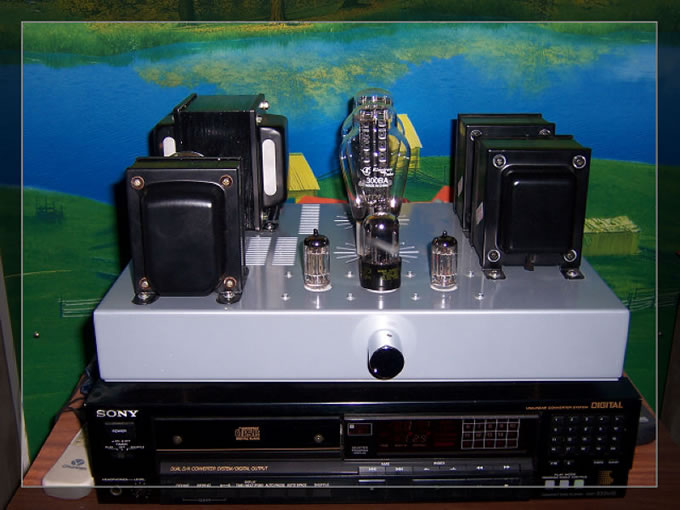

我的高仿Audio Note KIT1 300B电子管单端胆机

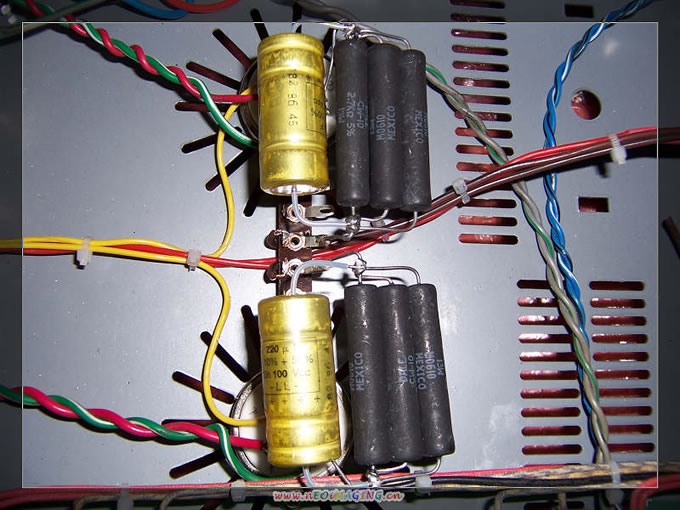

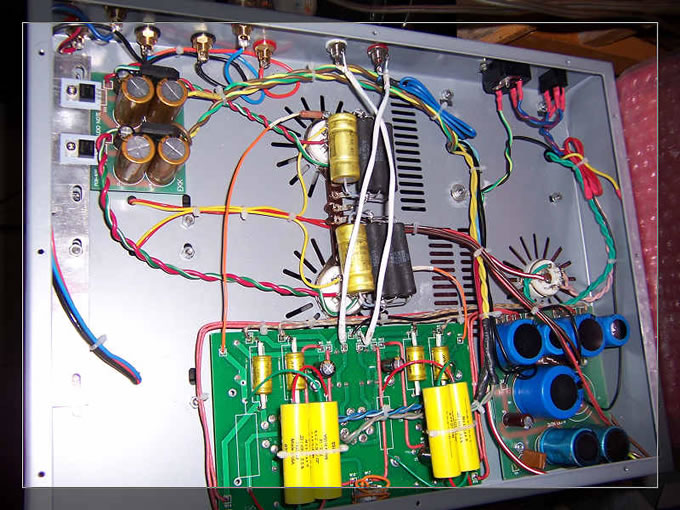

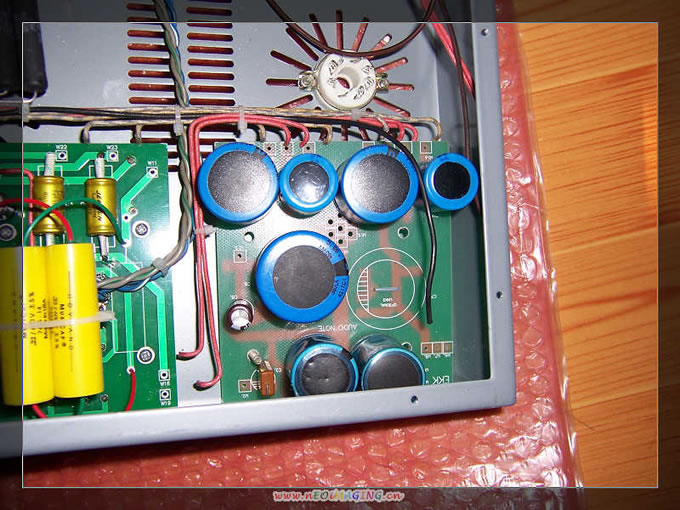

300B单端背面

我的高仿Audio Note KIT1 300B电子管单端胆机


元件的选择及使用:
                  300B:曙光300BA全新
                  5687:雷神青铜屏 二手
                  6SN7:飞歌白头翁 二手
                  5U4G:RCA 5R4G  全新
   电阻全部选择DALE(包括300B的阴极电阻),5687及6SN7的阴极电容选用nichicon KZ系列MUSE音响电容 ,电解使用菲利普的及CDE的,300B阴极电容选用SIC,耦合电容选用美国Hovland - Musicap的0.22u/600V,四只去偶电容选择战神0.0033u/1000V的油浸。因为机壳的原因,买来的ALPS的蓝壳电位器装不了,先用普通的ALPS的顶上。电牛及阻流圈是gytube帮做的。(这里还有一个小插曲 :本来这机春节前就已经装好了,由于华宇物流将发来的牛牛弄丢了,害得文兄只好重新做了。可恶的华宇!)输出牛是本坛搞活动的(我不说大家也能看的出)。PCB是EKK的,机壳是lfq老兄的.线材就用手头上的西电布线及普通铜线,信号线用特富龙的双芯镀银线

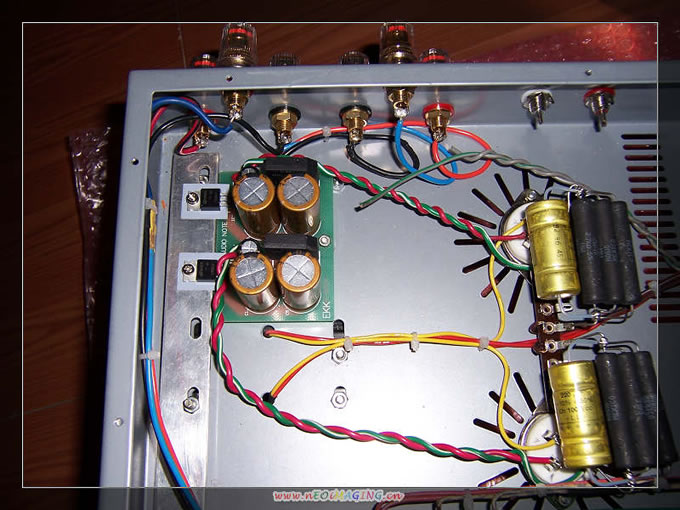

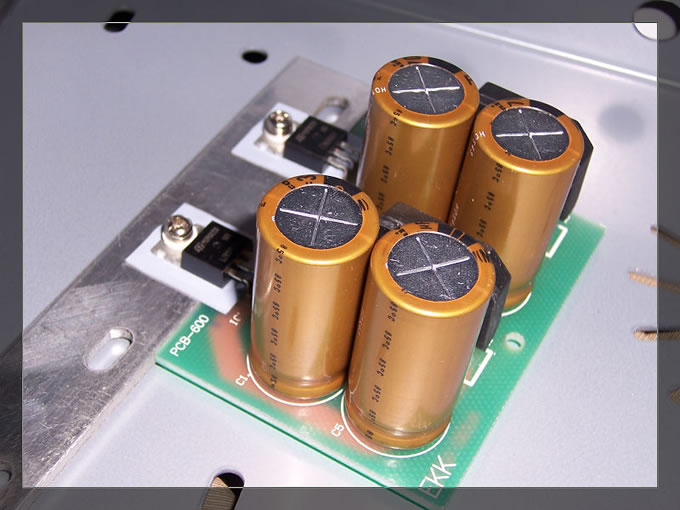

灯丝电源板

我的高仿Audio Note KIT1 300B电子管单端胆机

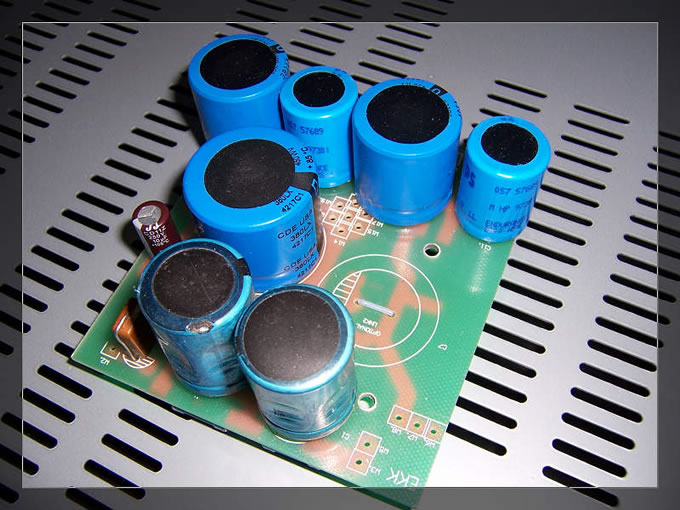

电源板1

我的高仿Audio Note KIT1 300B电子管单端胆机

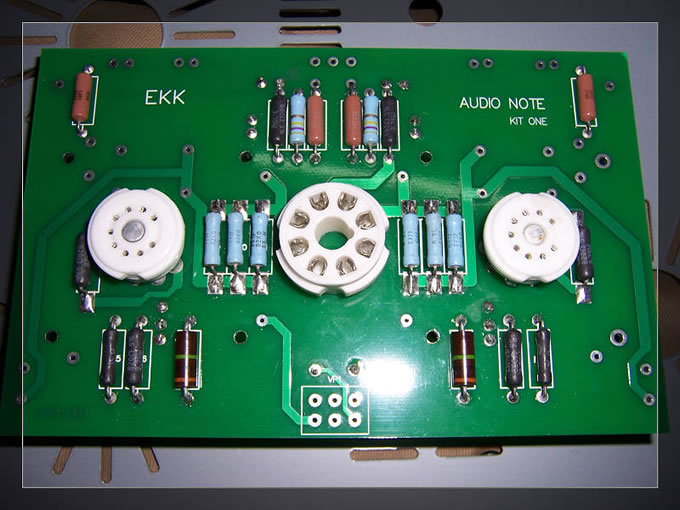

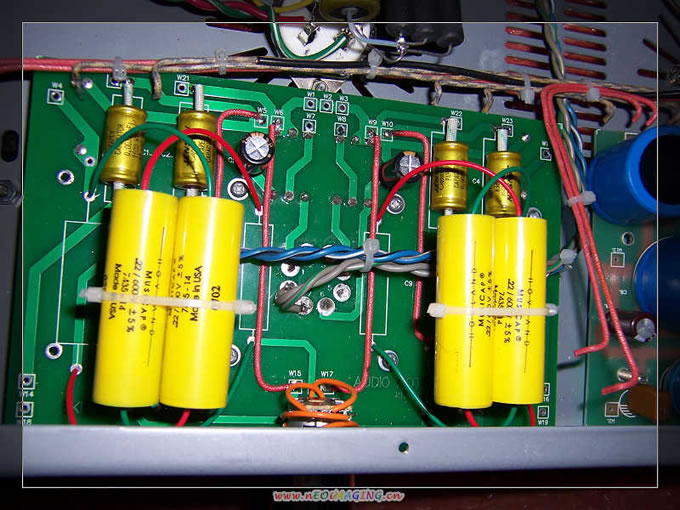

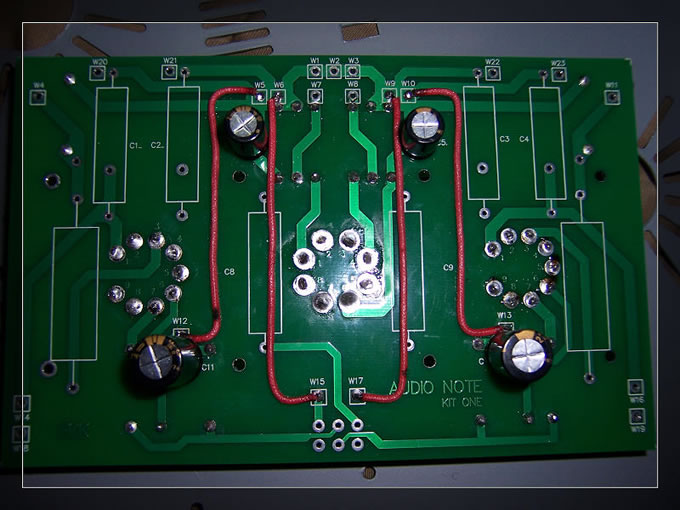

驱动板

我的高仿Audio Note KIT1 300B电子管单端胆机

我的高仿Audio Note KIT1 300B电子管单端胆机

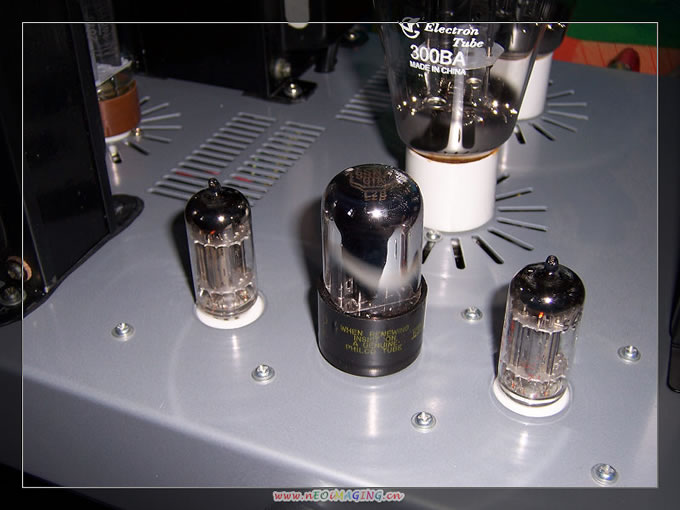

所有用管及输出牛

我的高仿Audio Note KIT1 300B电子管单端胆机

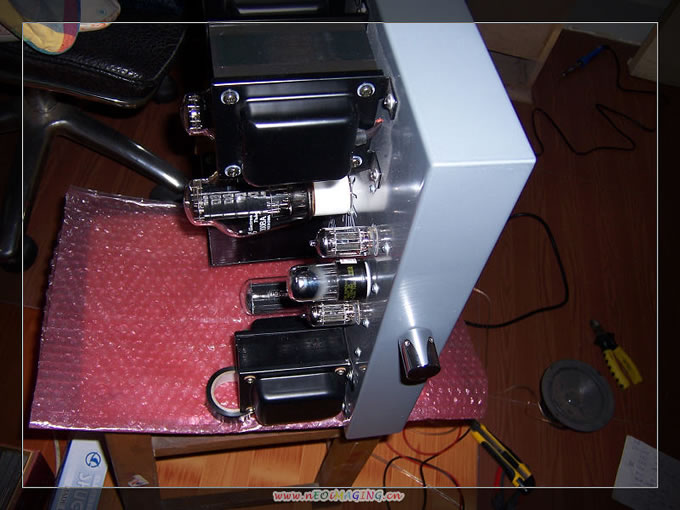

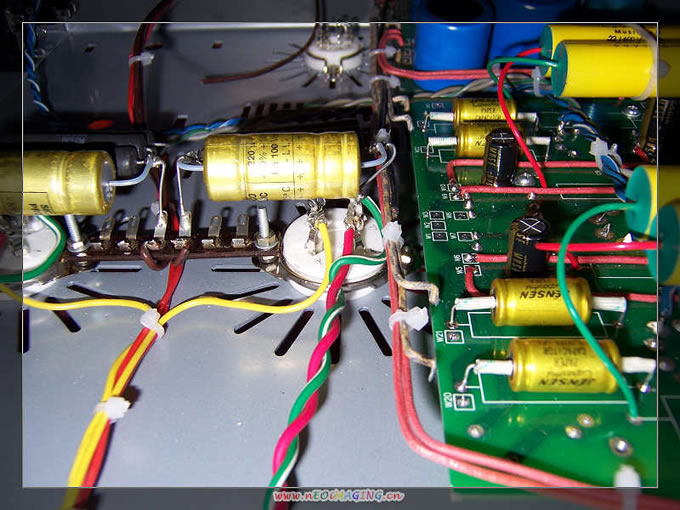

装机过程

我的高仿Audio Note KIT1 300B电子管单端胆机

我的高仿Audio Note KIT1 300B电子管单端胆机

我的高仿Audio Note KIT1 300B电子管单端胆机

我的高仿Audio Note KIT1 300B电子管单端胆机

我的高仿Audio Note KIT1 300B电子管单端胆机




调试中.....



我的高仿Audio Note KIT1 300B电子管单端胆机

我的实测数据: (电源电压230v)
       电牛次级高压425v
       6sn7灯丝电压6.5v
       5687灯丝电压13.4v
       300B灯丝电压4.95
       300B屏地压 399v
       300B阴极电压63v
       推动第一级供电压354v(好像低了)
       推动第二级供电压372v(也低了)
       5687阴极电压左8.1v右9v
       6sn7屏压左180v右167v(两边电压怎么不相同?)
       6sn7阴极电压4.9v
       抬高5687灯丝电位电压(电源板w13)82v
请各位高手帮我看看以上电压,是不是很合理?并给予指教!还有哪些要改进的地方?谢谢






世界名机Audio-Note Kit1
这是一款采用300B电子管做单端的套件,最基础套件售价折合人民币一万元左右。KIT1在香港广受欢迎,很多发烧友都以装制一台KIT1作为DIY生涯的终结

我的高仿Audio Note KIT1 300B电子管单端胆机

厂方地址为:http://www.audionotekits.com/kit1mk2.html




Audio NOTE KIT-1线路


我的高仿Audio Note KIT1 300B电子管单端胆机


电源:


我的高仿Audio Note KIT1 300B电子管单端胆机
