电子管胆机输出变压器的制作工艺(2)
时间:2014-10-03 16:44来源:www.tubebbs.com 作者:steve845 点击:
次

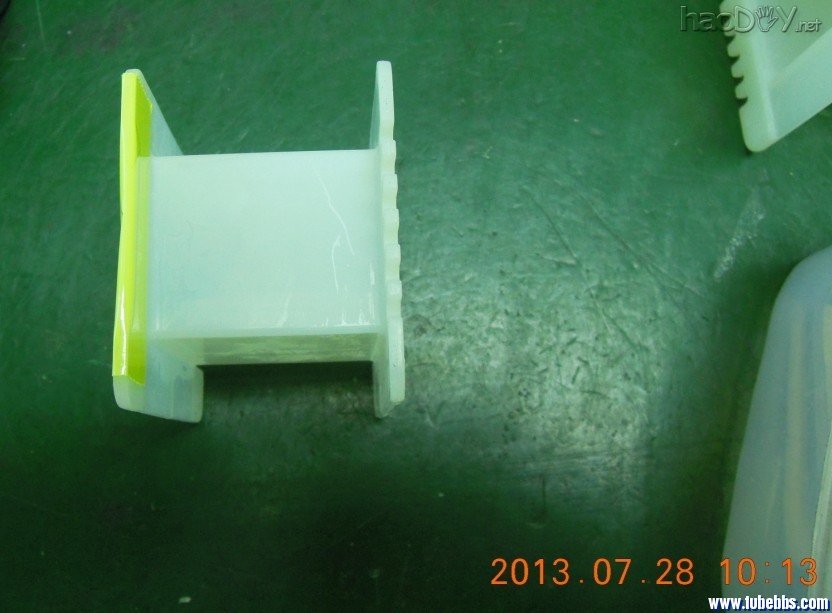

骨架.jpg (77.15 KB) 变压器铁心，输出变压器的铁心种类也有好几种，根据用途不同铁心得规格也不一样。通常情况下使用较多的是电磁硅钢片，H18，HI4，Z11，Z10，Z9.按照顺序排列贴心的损耗越来越� Ｉ粢哺饔胁煌
|
|

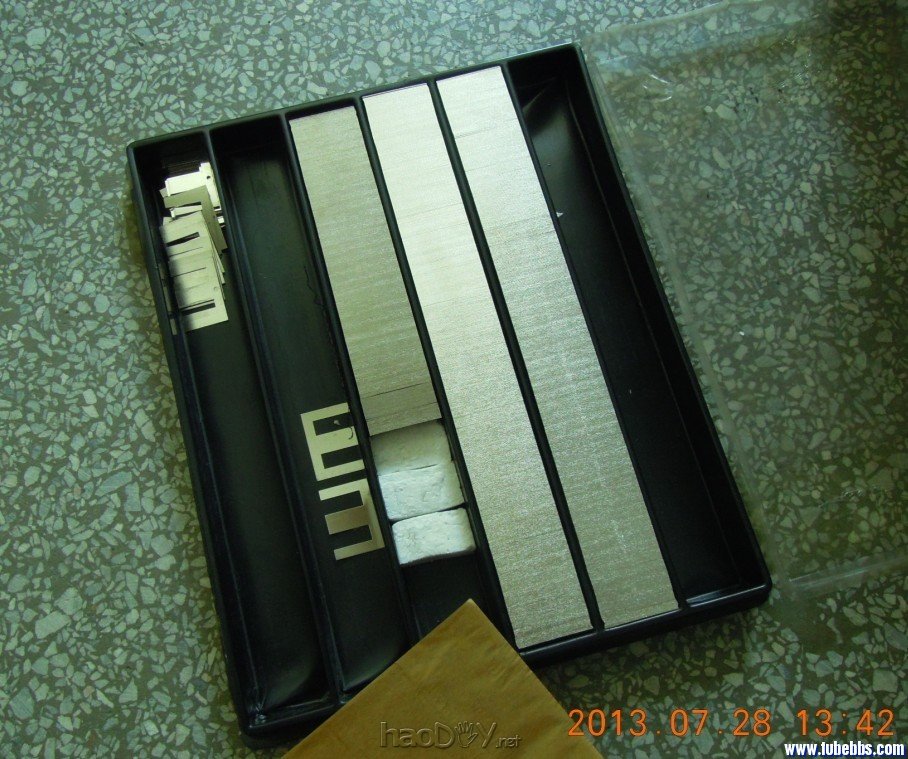

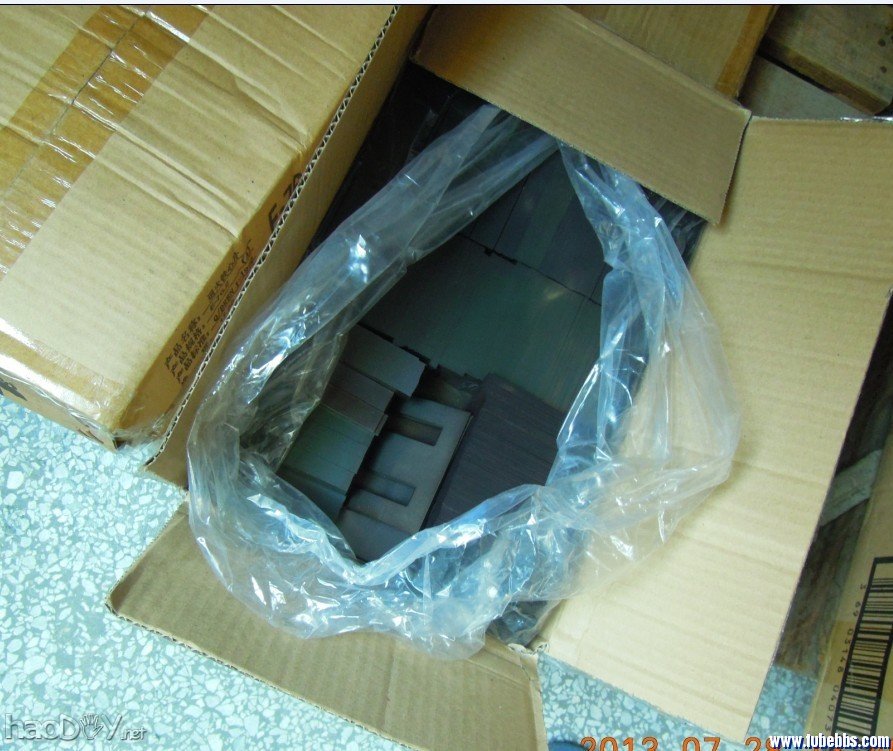

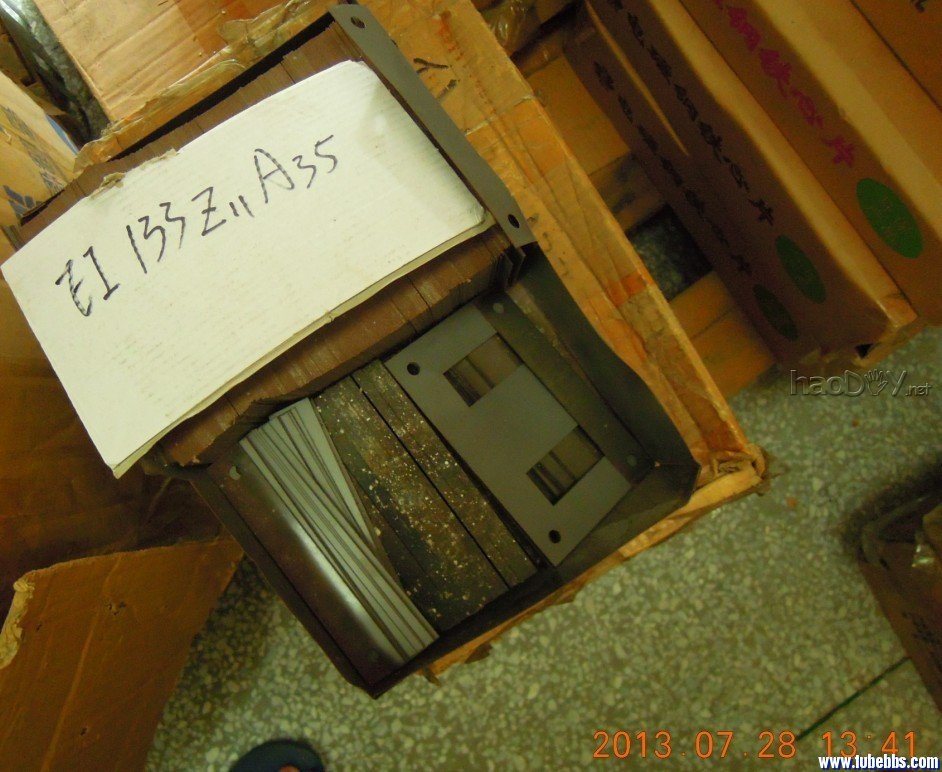

变压器铁心，输出变压器的铁心种类也有好几种，根据用途不同铁心得规格也不一样。通常情况下使用较多的是电磁硅钢片，H18，HI4，Z11，Z10，Z9.按照顺序排列贴心的损耗越来越小。声音也各有不同。Z系列矽钢片损耗小效率高，音频频响要宽一些，听感上要通透一些。H系列损耗大一些高频段有一些损耗，中频段要醇厚些。 |
-
-
-
-
单结晶漆包线目前市面上的价格在1000元以上，说句实在话，恐怕没有几个发烧友用得起，我也不推荐。
特氟龙材料做绝缘声音比较干净，高频延伸一流。不过论人声的甜美我还是倾向于电缆纸绝缘。
|
另外一种变压器，信号传输变压器，所用的钢片不是普通的矽钢片，它是波莫合金（也叫镍钢片）。这种钢片导磁率非常高，是传统钢片的几十倍，导磁率高达几十万。对于弱磁信号的感应非常敏感，通常用于小信号隔离放大。输入变压器和推动变压器通常用这种钢片。这种钢片也有缺点，极容易磁饱和，所以这种铁心不适合做大功率输出变压器。 |
-
-
这几年波莫合金材料一路上涨，价格飙升到几百元一公斤，给发烧友制作成本带来了很大的压力。不过波莫合金变压器声音的通透度和质感是传统耦合电容无法比拟的
通常用波莫合金做的耦合变压器都是EI76以下的
变压器的绕制要看，电子管电路的的工作方式。推挽放大电路，要用王子型骨架，左右分包绕制。我们国内产量最大的金牛50w输出变压器就是采用这种方法。这款变压器主要用于KT-88，EL-34，6L6G,300B推挽+
UEW在国内叫QA线，PEW在国内叫QZ线。目前漆包线比较好的厂家有太平洋漆包线，日立漆包线，这两个品牌的漆包线纯度都很高
变压器的绕制，主要是根据电子管电路的工作方式。

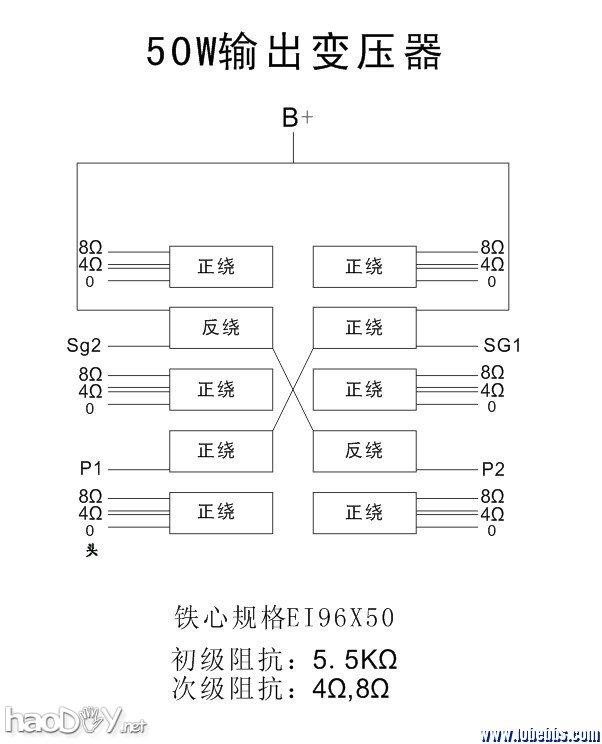

比如推挽变压器绕制，分左右线包绕制。国内出货量最大的金牛50W输出变压器就是左右分包绕制 |
-
-
|

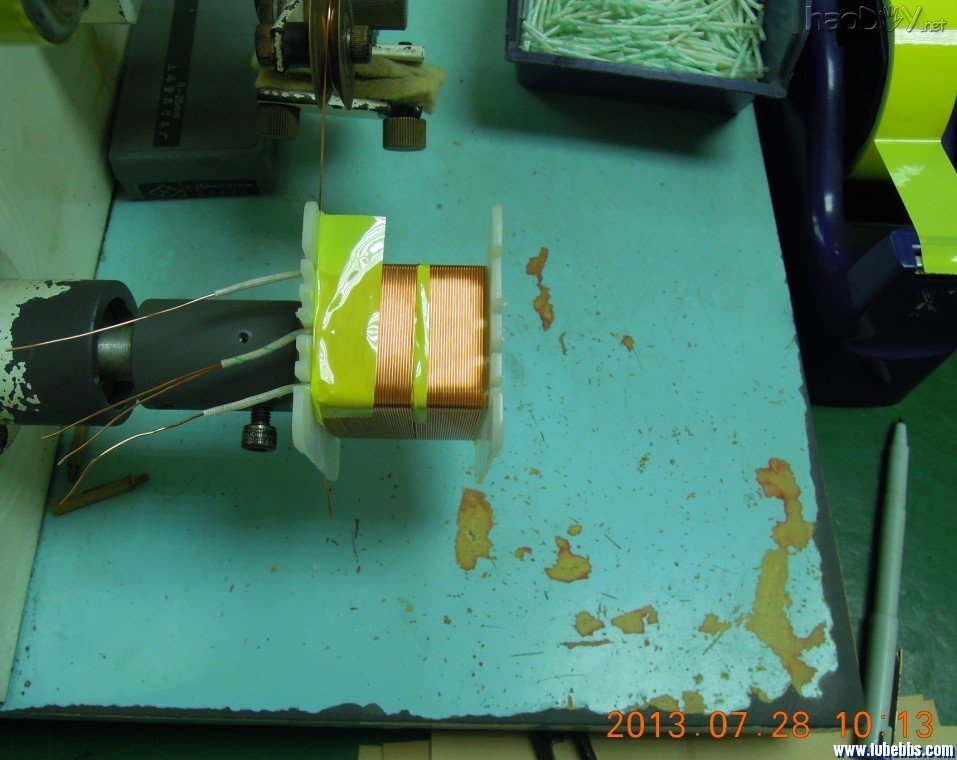

好的输出变压器排线都比较整齐，这样可以保证产品的一致性。而且每一层都要加电缆纸，这样可以减小分布电容。 |
-
-
|
初次级组间最好先用电缆纸绝缘然后再用唛拉胶纸绝缘，唛拉胶纸最少要两层。 |
-
-
注意线包的左右两边一定要绕上挡墙胶带，这个很重要，很多输出变压器击穿就是因为没有加挡墙胶带。

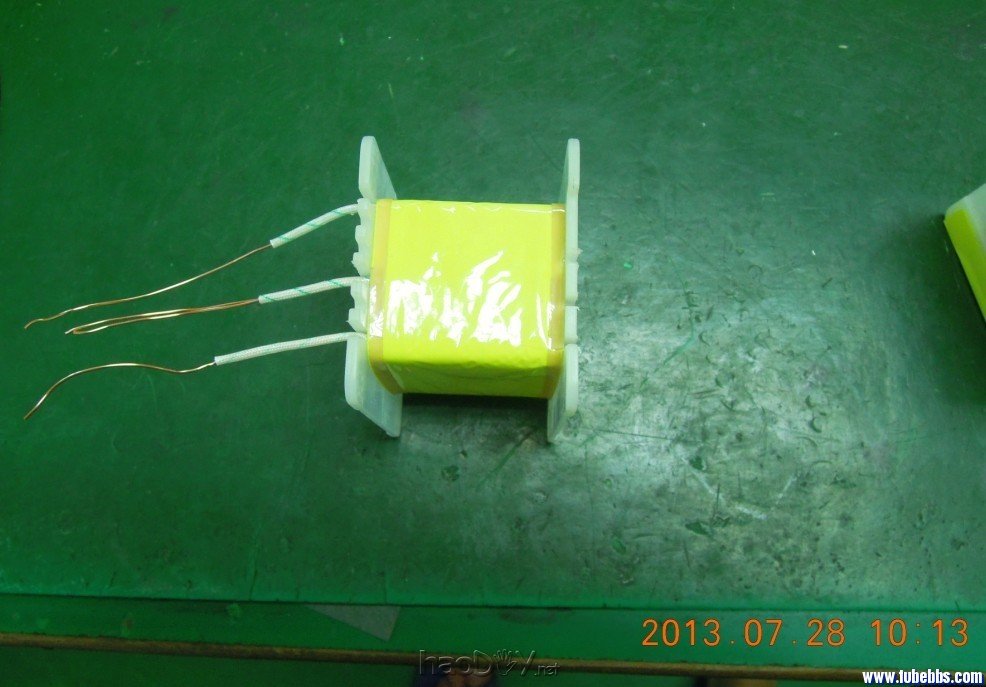

输出变压器的引线抽头很多，如果是发烧友自己绕制最好每绕制一组，就马上做标记，这样在最后包牛并联或是串联的时候不会搞错
待所有的绕组绕弯后，就进入包牛阶段，注意初级和次级尽可能要分开，否则容易造成初次级拉电弧。
