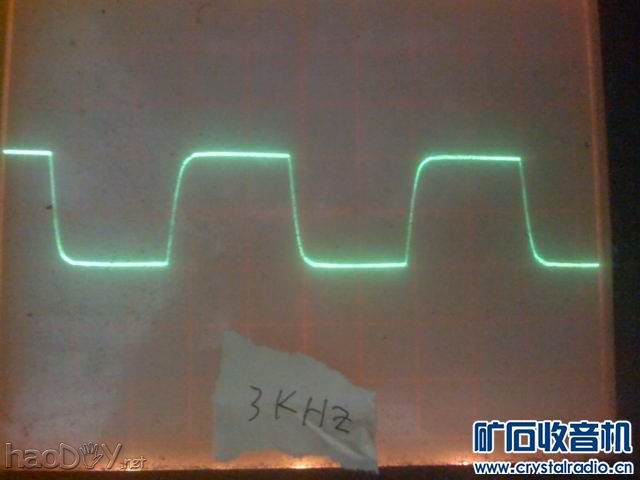

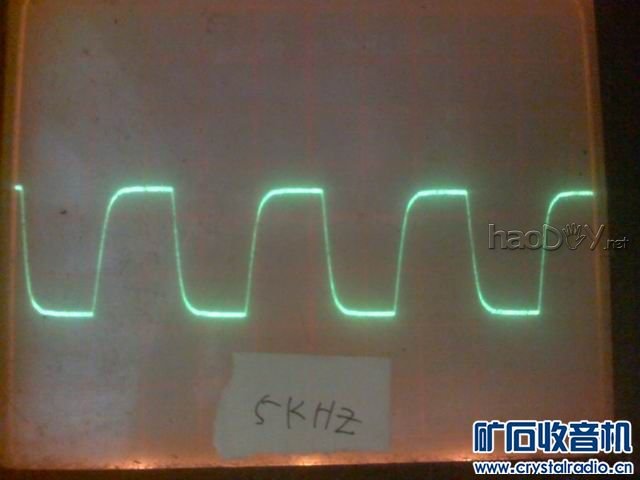

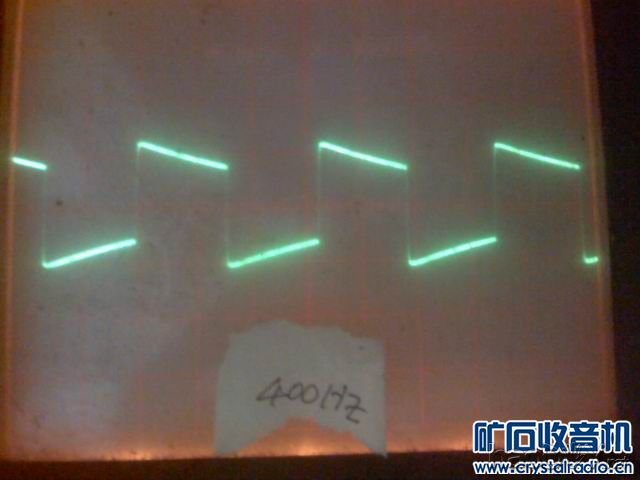

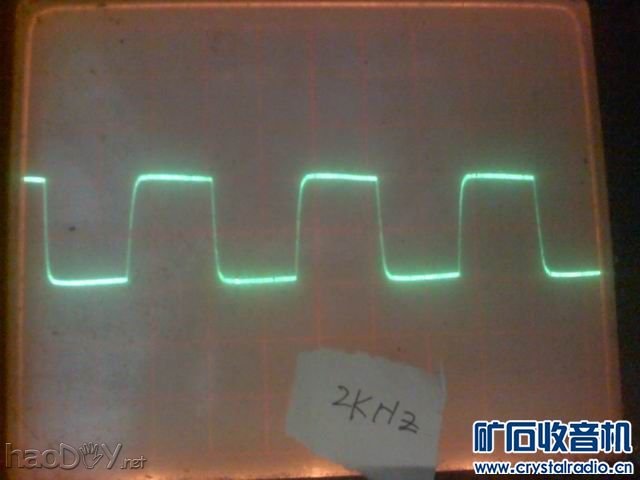

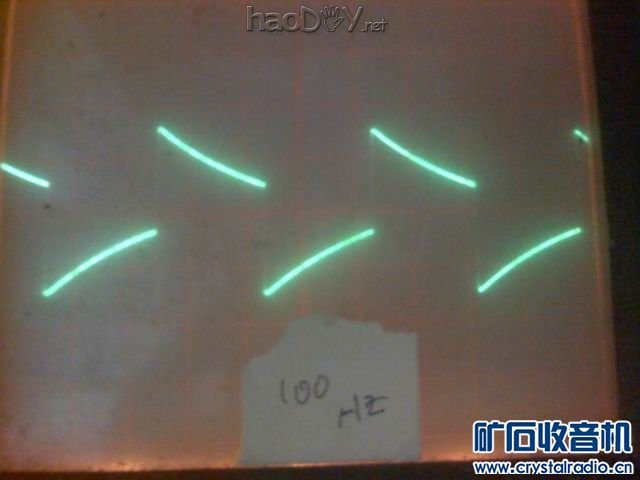

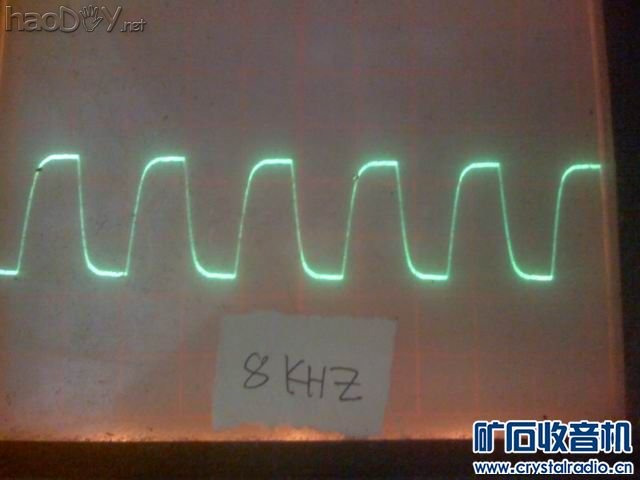

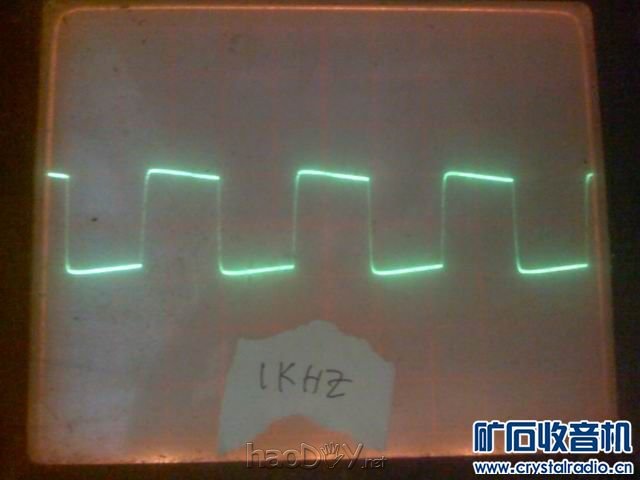

下载附件 (40.1 KB)![]() 调试过程: 1,调整6N1的阴极电阻,使屏流为15ma。 2,调整6N2的阴极电阻,使阴极电压为1.5V。 先用有线机顶盒做音源。开声后既在意料之中,也在意料之外。料到的是声音很是清晰、耐听,吐字非常清楚,这是阻尼系数高的功劳;没料到的是低音也有相当的力量,看来输出变压器还行。总之,三极管和四五极管的声音是相当不同的。当场就感到着迷。 用我的OPPO播放歌曲,陈慧娴的一曲《逝去的爱》委婉动人,就像站在自己的面前,如泣如诉。听蔡琴唱的《秦淮河上》,“今夜有酒,今夜醉。今夜醉在秦淮河畔,,,,歌的歌,舞的舞,,朵朵迎春为谁敷,层层脂粉为谁涂,,”,就如坐在青楼花船上,和美女共游。 再用LP聆听,模拟声的弦乐特别的动人,定位极准。故意选了一首《1812序曲》,听起来别有风味,用弦乐表现的部分非常感人,但是炮声就很软了。鱼与熊掌不可兼得。 输出功率未能达到1W。因为我用的三灯电源变压器整流后无负载输出电压为320V,滤波电租用300欧,电容用两个100UF的,带两通道负载后输出285V,输出变压器压降25V,这是没想到的。这样到6N1屏极只剩下260v,阴极再吃掉约6V,屏极对阴极就只有250V了,满打满算,也只有750mw的输出功率。但是即使这样,推动我的一对国光6.5寸喇叭的小障板,在一间12平方的房间内听,还是音量很足够的。以后要加大功率的话,就要提高供电电压。 电源变压器温升极小,开几个钟头也只有微温 上波形图和测试结果: ![]() ![]() ![]() ![]() ![]() ![]() ![]() 看来输出变压器还是重点呀。 测试数据:测试频率1KHz,负载8欧姆,使用固维201G失真仪,DAG808信号发生器。 电压V,失真%,功率W,按0.8效率换算变压器初级功率 2.2V, 7.5, 0.6W, 0.75W 2.4V, 10, 0.72W, 0.9W 2.8V, 30, 0.98W, 1.2W 可见和原先设计时预料的相差不大,受屏极电压的限制,变压器初级在7.5%的失真时获得的功率是0.75W。要求不高时,可以得到0.9W的初级功率。此后,则失真急剧增加,无实用价值了 试用OPPO的APE播放器作为音源,效果非常不错,又很省电。 (责任编辑:admin) |
