FU50这低廉胆管的制作~可以说比较轻车熟路了~几年间也采用几种不同电路~至于这次是采用我最早使用的电路6SN7/FU50~（如果前胆管采用欧~美6SN7WGTA黑屏~音色会更上一层~）因为这朋友是使用中山老曹的全频音箱~（他曾聆听过友人的这种机型比较适合他的风格……）所以照猫画虎也来玩玩了~此类帖子我是比较上的比较多的~在任何网坛也好~很多朋友也是比较喜欢实操的东西~多上此类也是为了动手派们多动手才会增长自己的知识的（包括本人在内）~虽然说这机是低廉胆管之一~而且胆管外观也是比较不受欢迎的~如果制作者在制作时~工作方面同样对待一些所谓名胆的做法~可能也有惊喜的~…希望有动手能力的朋友们还是从实践验证吧…好啦~~以下是这次制作的部份机箱~内部~外观~电路图的图片~~希望前辈~老师~同学们多多提点~多谢

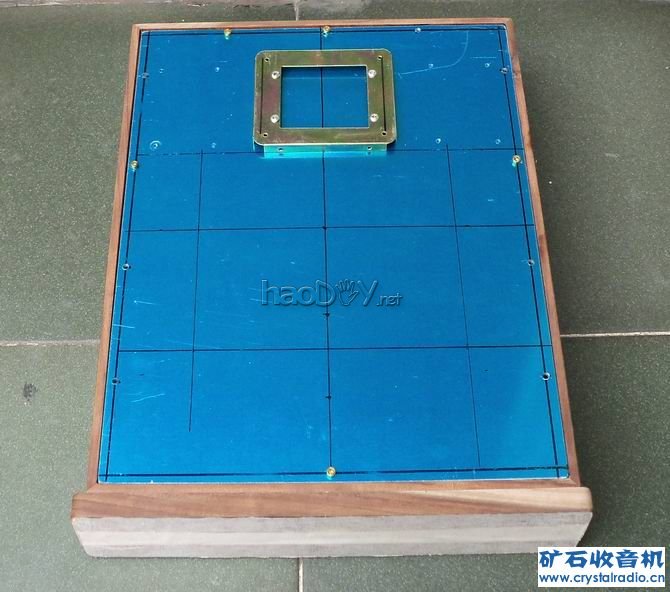

DIY机箱

刚同山西朋友制作的一台曙光6SN7/FU50电子管胆机~分享


开孔

刚同山西朋友制作的一台曙光6SN7/FU50电子管胆机~分享

此次使用的牛类及工作状态：
电源牛：1：400V/AC整机主工作电压
2：12.6VFU50灯丝电压（两管并用）
3：6.3V前级胆管灯丝之用
4：12V整机高压延时电路之用
输出牛：5K：8欧
扼流圈：5H200MA

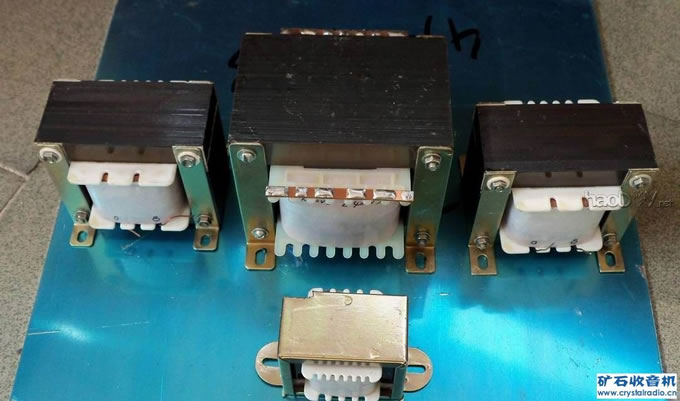

所用全部牛类

刚同山西朋友制作的一台曙光6SN7/FU50电子管胆机~分享

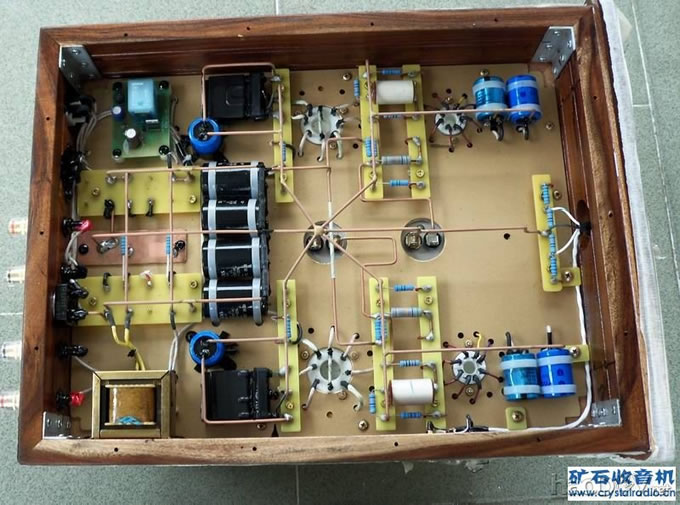

常用的内部布局
