沉睡歌皇 UX-245

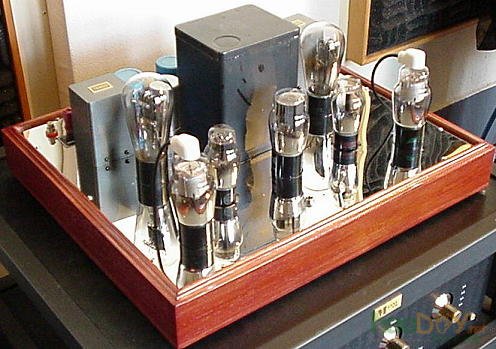

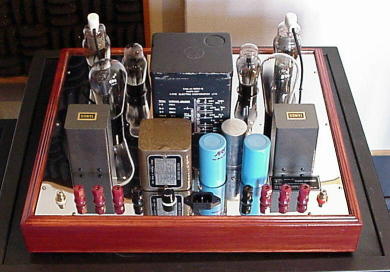

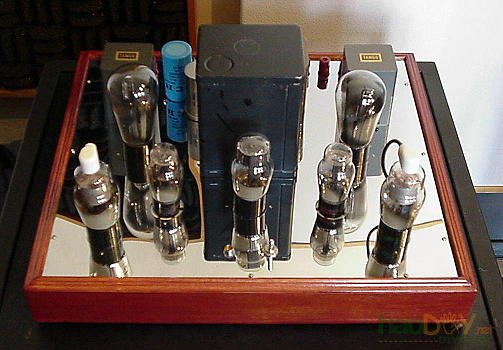

睡了 70年的植物人 , 假如用新科技甦醒 , 可等美事 ! RCA 刻字 UX-245 強放管 , 於1929年生產 , 狀如現代照明燈泡( 圖片1 ) , 原始而古樸 , 現配以同期遠古電壓放大管 , 第一級用Sylvania 24A為RF四極管 , 推動管RCA 27( 圖片2 )為單三極管 , 它們都是低 u 管 , 互導值只有千 , 要營造原波電壓 60V , 推動UX245 , 在 5K Output 負載下才有可能輸出 2.5W . 假設對失真和頻應都可以莫視 ,要營造更高的輸出電壓都是易事 , 只要照抄古董線路 , 但要頻應達 10Hz ~ 200KHz 低失真的60V原波電壓 , 便要重新設計 . 24A 四極管 , 善於電感交連微弱信息放大 ( RF 中頻放大管 ) , 用於RC放大器 , 輸入 CD 訊源 , 易成剪峰輸出 , 這樣的 HI- FI器材 , 切頭切尾的失敗 , 所以用 24A作第一級放大要特別處理 , 才能有理想的效果 , 特性如表一 , 二 . 刻字 UX-245是RCA廠遠古代最好聲的功放管 , 與西電 WE VT-52齊名 .

AC 燃點燈絲

這套管用AC 燃點有不聞交流聲之妙 ! 若不用 AC 燃點便發揮不盡這套管的優點 , 亦無從得知 AC 點絲的音效 , 如此珍貴電子管 , 不用穩壓或穩流燃點 , 實有些駟無忌憚 .

撓腰使用ACME牛

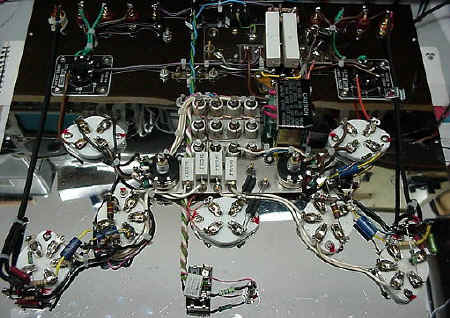

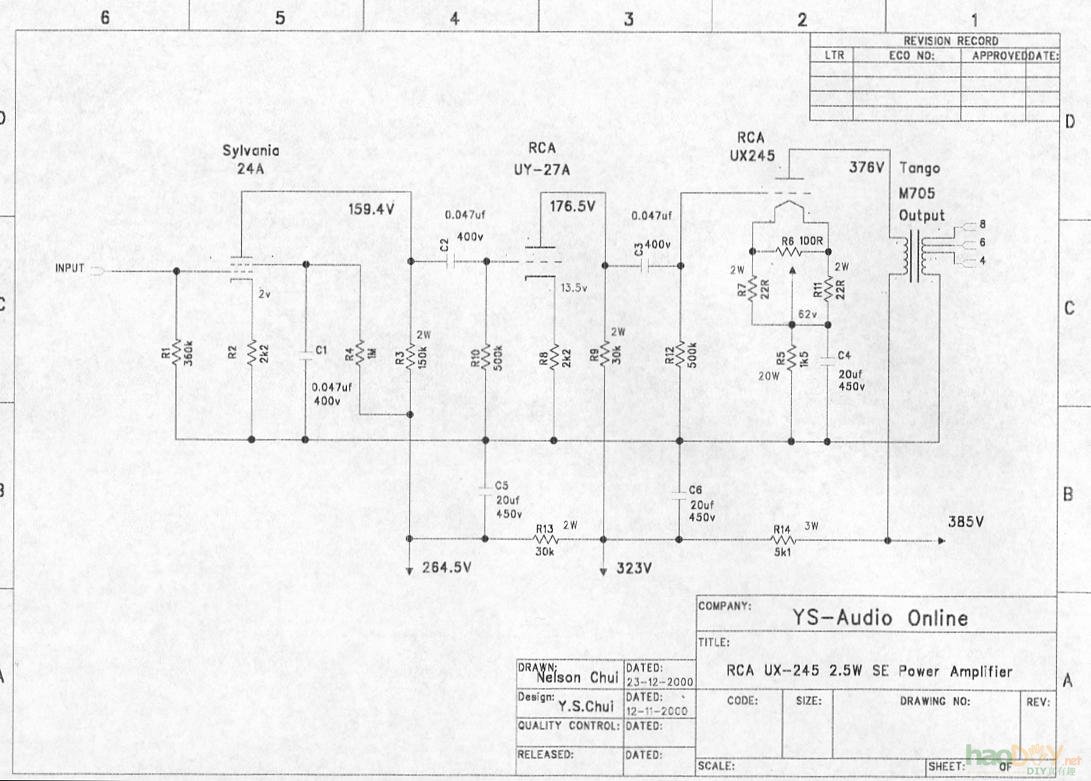

ACME 為USA高級牛廠 , 專為儀器軍用專利生產 , 現採用編號 CMPT- 487牛接線如圖二 , 從圖中想到如何應用在本機嗎?兩組2.5V/10A用來燃點一對UX245 , 已是不二之選 , 餘下 6.3V / 10.5A中心接地 , 5V / 2A一端接地 . 有 5 支管未曾接點 , 80(5v/2A) , UY-27 x2 ( 2.5V3.5A 或 5V/1.75A) , 24A x2 (條款同上) , 火牛 5V/ 2A 一端接地 , 6.3V中心接地巳不能接直熱 80 整流管 , 看來直熱 80 要另加牛燃點 . 為了能平衡地燃點餘管 , 故採用 6.3V中心接地組 , 即 3.15v/10.5A 有兩組 , 每聲道使用一組 , 請參閱本機線路圖 , 要留意是火牛殼有 7A 電流通過 , 製造時要有特別措施 , 請參閱內部圖片 . (责任编辑：admin)
