6n3+6l6+fu80电子管单端胆机出声了

时间:2012-08-30 15:41来源:未知 作者:admin 点击:
感谢P61兄则赠送的机箱和推动牛,感谢闲不住兄提供的廉价输出牛,感谢lalalao老师赠送的音箱,感谢200B帮制作的屏帽。经过一年的努力,我的FU80终于出声了,希望大家能和我一起分享我的快乐! FU80这管子所发出的声音真没让我失望,不知道用什么词来形容它了

6n3+6l6+fu80电子管单端胆机出声了

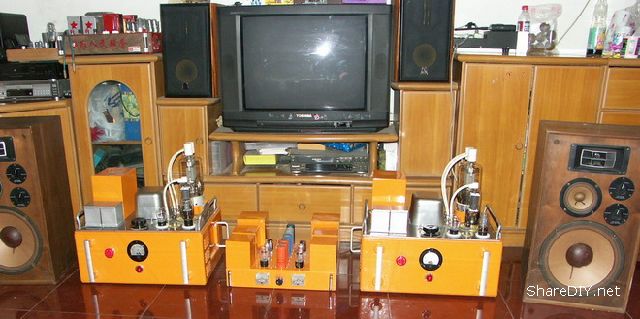

感谢P61兄则赠送的机箱和推动牛,感谢闲不住兄提供的廉价输出牛,感谢lalalao老师赠送的音箱,感谢200B帮制作的屏帽。经过一年的努力,我的FU80终于出声了,希望大家能和我一起分享我的快乐!

6n3+6l6+fu80电子管单端胆机出声了

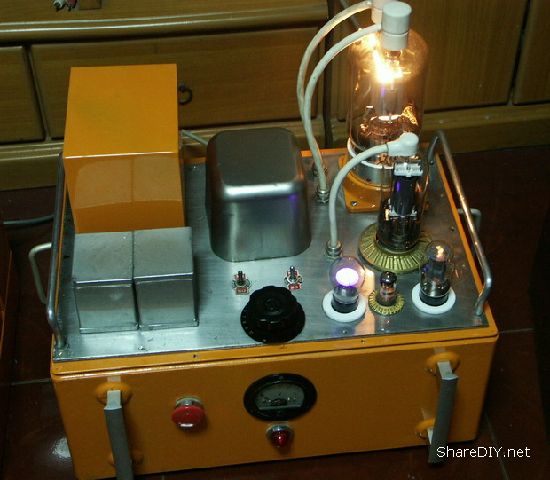

FU80这管子所发出的声音真没让我失望,不知道用什么词来形容它了。

6n3+6l6+fu80电子管单端胆机出声了

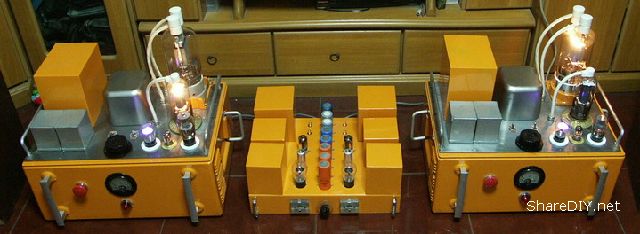

来张放大点的图片!

6n3+6l6+fu80电子管单端胆机出声了

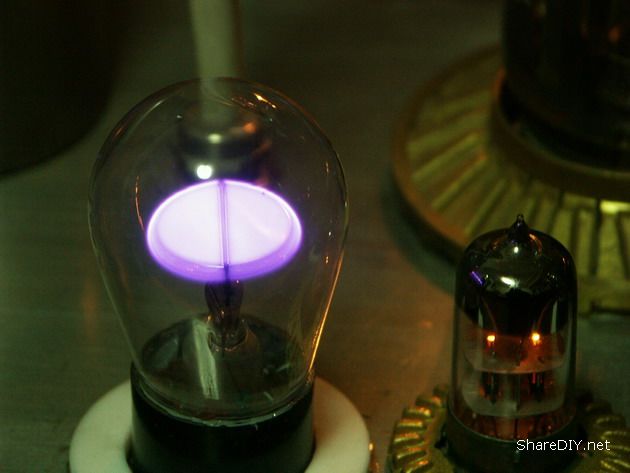

篮光猫眼。

6n3+6l6+fu80电子管单端胆机出声了

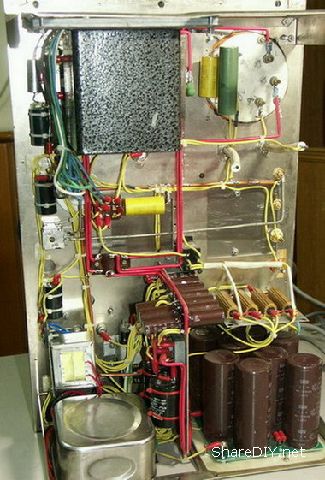

内部布局。

6n3+6l6+fu80电子管单端胆机出声了

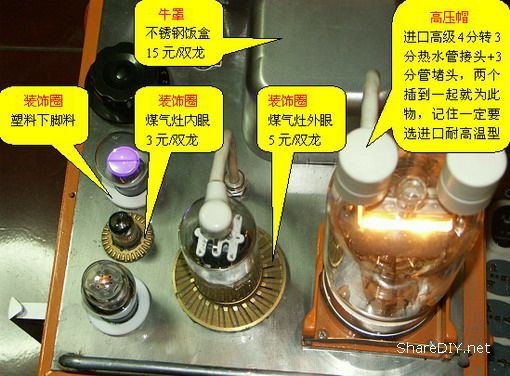

把作这台机器所用的材料介绍给大家,基本上都是廉价物品,两台分体单端的总造价不超过800元。

6n3+6l6+fu80电子管单端胆机出声了

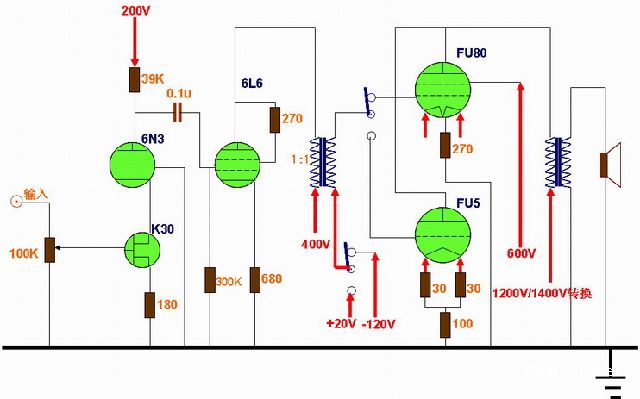

我把电路给贴上。 其实电路也没有什么特殊的,输入部分用了一个霍尔曼电路,其它的就是照着电子管手册和曲线图做出来的,全部为直流供电,用了3只电源变压器,3只扼流圈,8支整流管。

6n3+6l6+fu80电子管单端胆机出声了

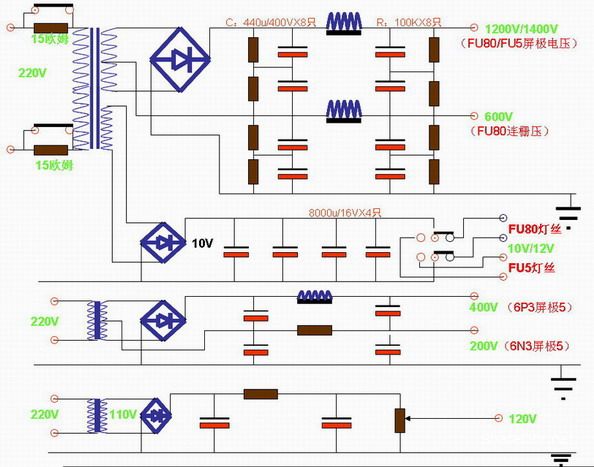

下面是电源电路,由于FU80灯丝电压是12V而FU5的灯丝电压是10V,所以我在220V输入部分串了两只50W的电阻,把开关并联在两只电阻上,当开关断开时,加在电源变压器上的电压正好为200V,灯丝输出10V,高压为1200V。
当开关闭合时,加到电源变压器上的电压恢复为220V,灯丝输出变为12V,高压为1400V。其实实际电路里面还用了两只继电器来控制各开关的通断。 (责任编辑:admin)
