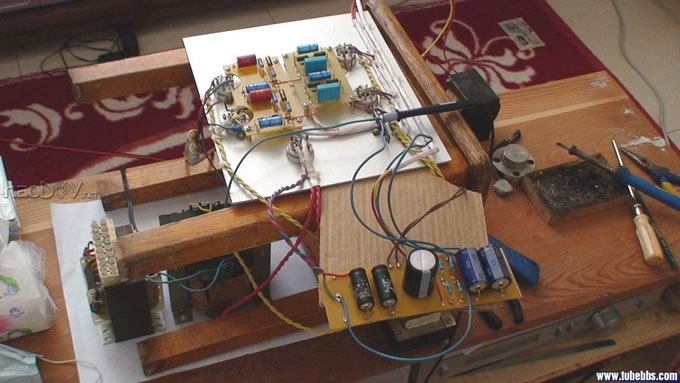

昨天在实验的时候发现，忘了处理灯丝！
本人最喜欢灯丝加直流偏压的方案！这里就采用将B+降压的方式获得直流偏压！末级KT66灯丝偏压到36V（由于阴极自偏压大概23V，实际偏压也就13V），前级6SJ7灯丝偏压到12V！
200B的Siver Rhythm 6sj7+kt66电子管单端胆机功放基本完成

定制的变压器完工了！过几天就能到我手上了！


200B的Siver Rhythm 6sj7+kt66电子管单端胆机功放基本完成

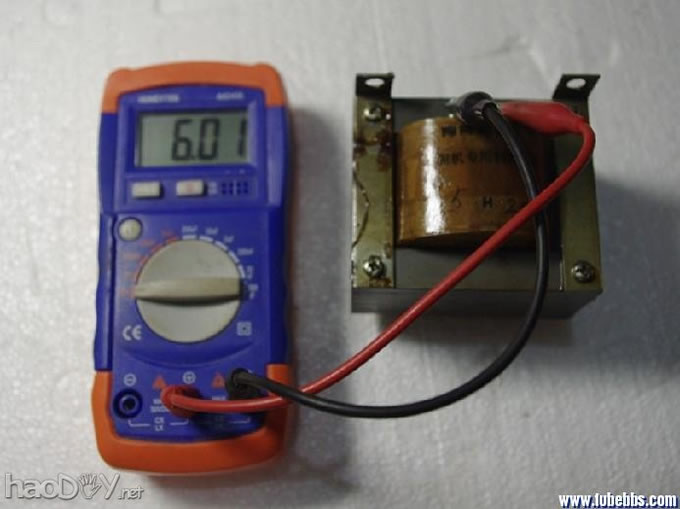

这个是定制的扼流圈，76铁心，叠厚40！居然200mA下也只能达到6H而已！
200B的Siver Rhythm 6sj7+kt66电子管单端胆机功放基本完成

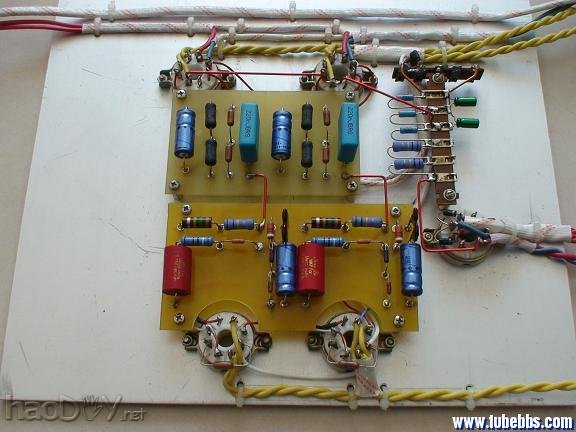

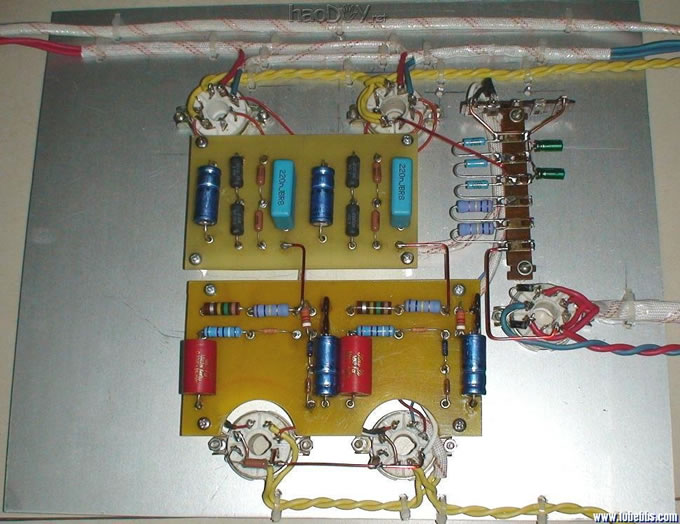

经过修改的高清版衬板大图！这会更完善美观了！O(∩_∩)O哈哈~
200B的Siver Rhythm 6sj7+kt66电子管单端胆机功放基本完成

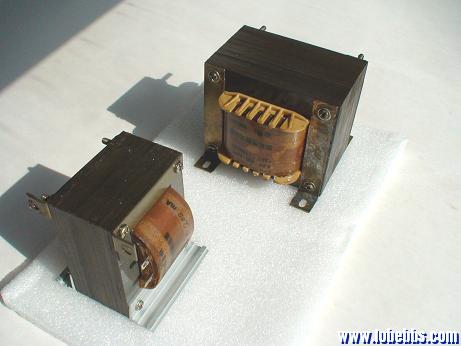

变压器到手了！先晒一下！
扼流圈忘了告诉卖家安装方式，结果回来发现原来的安装方式牛罩不够宽大！这个难不倒咱劳动人民！用角铝快速搞定@！

200B的Siver Rhythm 6sj7+kt66电子管单端胆机功放基本完成

由于变压器，电子管个体差异，经过修改后，工作点如图所示！
经过试听，现在有8成满意了！
