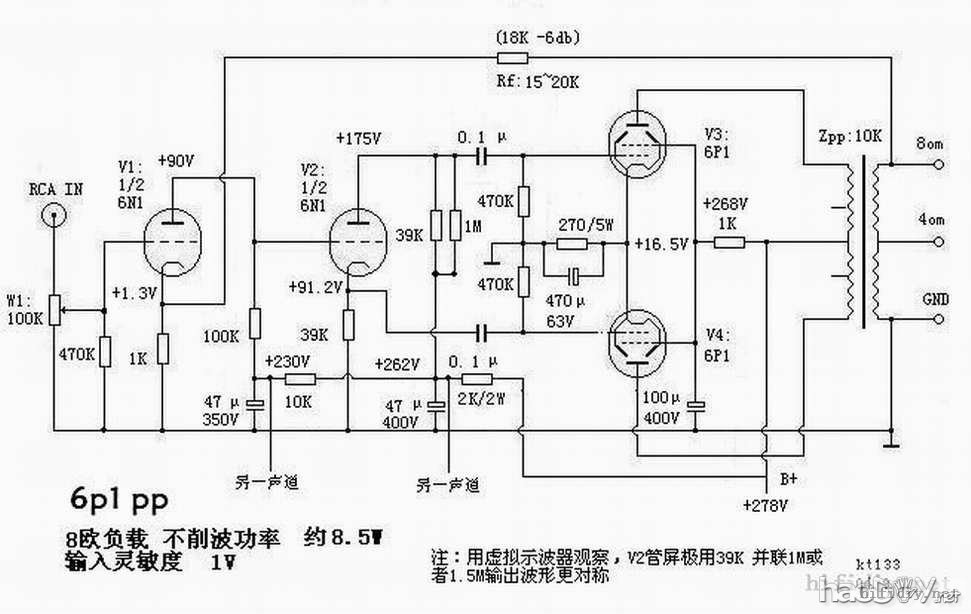

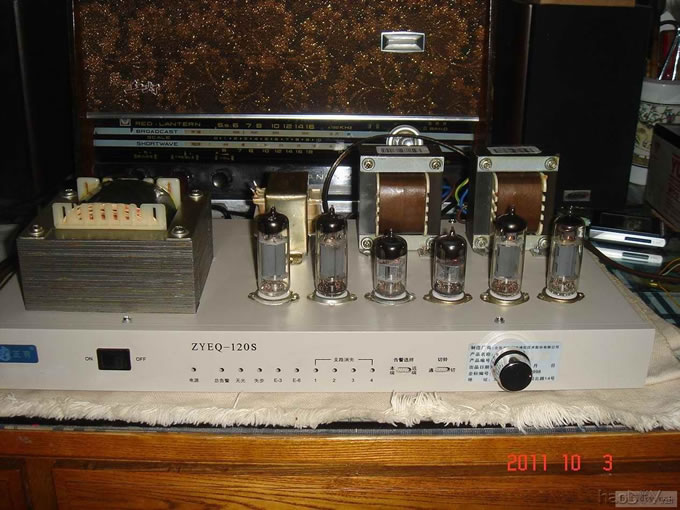

国庆节放假闲的无事，抓紧时间把准备已久的6n1+6p1推挽机焊完了。 没有交流生，没有低噪声音。 问题是感觉功率没有想象的大，和以前做的6p1单端差不多，是没有做好还是。。。。。。。 先上图吧

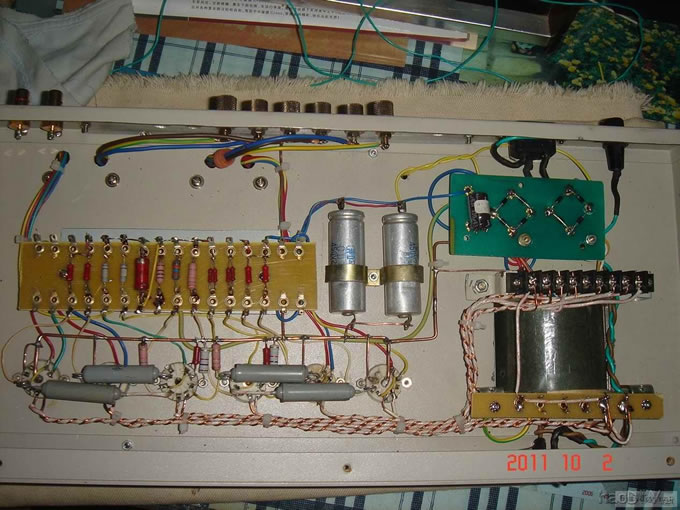

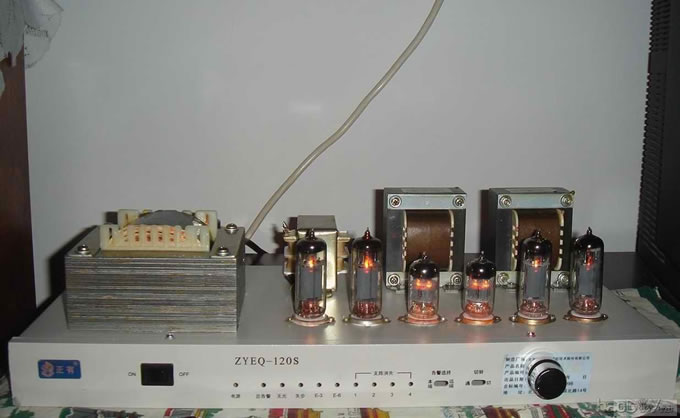

扼流圈是一个30w的电源变压器，利用了初级线圈，铁芯顺插，现在感觉线圈有点热，已经用电阻换下来了 经过几天的调试，基本就这样了，听感过得去，本来我就是木耳。第一次做推挽机，还没有示波器，真的在调试上有些困难，只能在工作点上尽可能与原图纸一样，究竟输出波形是否对称就不敢说了。 唯一不满意的还是感觉电压放大级推力较小，需要较大的输入信号推动，比如用CD机推没问题，因为我的JVC机机推力不小，可是用MP3做音源的时候就要将MP3的输出调得很大才行。第一次做 推挽胆机，总体上还算满意，主要是享受DIY的过程和乐趣。在DIY的过程中得到了坛子里许多热心朋友的帮助，尤其是吕工在做电源牛时给予了帮助，在这里一并表示感谢啦！ 上一张图吧  看来想提高电压放大级的推力，并管是个办法。 我的输出牛是乐番的成品牛牛，质量应该过得去。我也不想绕输出牛，太费事了。但电源牛是自己绕的，因为电源牛要求不是太高 (责任编辑：admin) |
