 声明：由于本人做机时间有限，且还有不少材料还在路上或定制中，故进度较慢！为保证帖子连贯性，请大家暂时不要回帖（可以点评），待我完工后再好好讨论！ 需要讨论的同学，请到下面的帖子里发帖讲话---请多多理解小弟！ http://www.tubebbs.com/viewthread.php?tid=204538&highlight=     第一季：改造输出牛牛罩 也不知道买牛罩那天晚上是不是打瞌睡，糊涂了！总之，买的牛罩小了一号！装入变压器实验，居然牛罩矮了1mm，痛苦啊！ 为了这1mm，准备重新买入三个牛罩，后来一想，这也太浪费（多花170大元），能不能改造一下继续用？劳动人民的智慧是无穷的！ 立即将上部盖板螺丝松开，加入2mm垫片！然而，加上垫片后又有一个大的空隙，很难看！不得不放弃该方法！上面不行就下面吧，用2mm铝板加工了一个电板，外部尺寸稍微比牛罩大一点，废了足足半天加工好了，放上牛罩一看，鼻子都能气歪，不和谐，不好看啊！ #p#分页标题#e# 昨天下午，好好思考了问题所在，突然灵光一闪！就把牛罩改造成下部的摸样了！大家看看，很和谐，很漂亮，对吧！哈哈......   没错，下图就是改造完成后的样子（上图是原来的模样）！ 第二季：制作电源板 在等待机箱和电源变压器的日子里，先做个电源板吧！ 本作搭棚的原则，采用PCB加铜铆钉！

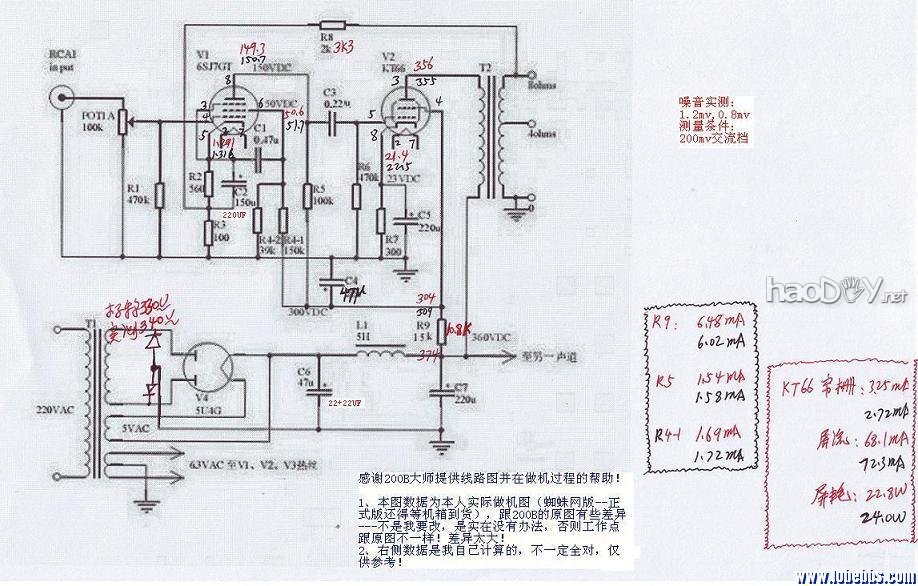

 经过修改的高清版衬板大图！这会更完善美观了！O(∩_∩)O哈哈~  变压器到手了！先晒一下！ 扼流圈忘了告诉卖家安装方式，结果回来发现原来的安装方式牛罩不够宽大！这个难不倒咱劳动人民！用角铝快速搞定@！  由于变压器，电子管个体差异，经过修改后，工作点如图所示！ 经过试听，现在有8成满意了！ #p#分页标题#e#

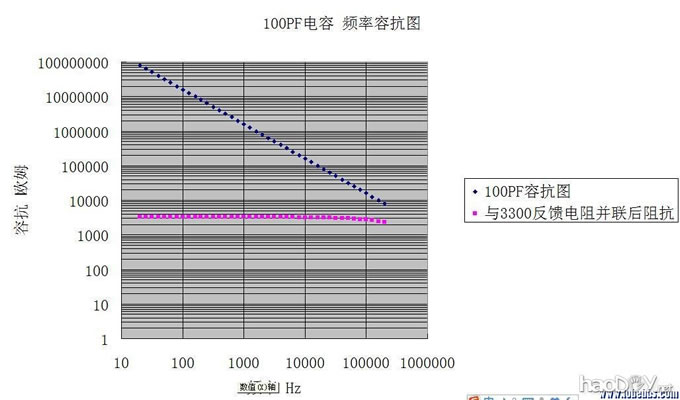

为了让人看起来脱离土炮的感觉！设计了个商标！  除了超前补偿电容！其他都基本定型了！ 已经煲鸡几十小时了！声音越来越好！ 准备加上反馈电容了，这个电容属于超前补偿！ 为了更为合理，先计算了一下！ 从图中可以看出，100PF拐点似乎就在100K左右！  再来！这次阻抗用线性坐标，横坐标仍然用对数坐标！ 可以看出，拐点并不是100K！而是10K！ #p#分页标题#e#可以计算，-3分贝的拐点在150K左右！有点奇怪吧，没错，其实-3分贝是一个惊人的弯曲！  这一张图是并联200P电容的情况！ 可见弯曲拐点前移较大！但保证20-20000Hz频响还是没有任何问题！  下面对并联200PF的电容情况局部放大！以便于观看！ 有同学肯定会说，你这是没事闲的，直接上电容听不就行了！本人认为，听是必须的，但是理论基础也是必须的！我绝对不相信没有好的技术指标的机器会多好听---就算是好听，那也是病西施而已！ 再说，这个听感与整个系统器材，包括环境都有关！不能把重担都压在这个电容身上！我要得到的是一个正常的放大器，不是只能在我家这个系统才能用的，要不以后升级了其他器材，还以为是其他器材声音不对！  所以，记过计算，配合本人手上的电容，决定使用110PF，想试听半过月，感觉一下再说！我可不想听几分钟，没有完全了解就胡乱更换！而且这个机器也是我听了近10天了，觉得还是有必要上这个电容才做的决定 目前根据手里的电容，实际使用110PF的进口云母电容--（悲剧的是，当初按照做石机的习惯选的电容容量---这已经是买回的一大堆里最大的并联了）！经过实际试听，这个电容对声音的确有影响！现在加上这个电容以后，最大的变化是动态声音感觉要宁静一些~背景更干净了！而频响方面，高频延伸并不受到影响！ 准备实际试听半个月，非常了解以后再并联加大，看看声音走向！   #p#分页标题#e# 音量开关问题困扰我很久，不得已！设计成了这样！ 大家看到音量开关在哪里了吗？ 听了一段时间了，又有点改动，超前补偿电容从110P换成了220P(两次都是美国CDET的云母电容），声音变化非常的大！尤其是高音区明显没有了火气，变温柔了，就像美国音箱换成了英国音箱！耐听多了！但是，我感觉又有点温柔过头了，在听一个月换成150左右实验一下！ 这个反馈电容太关键了！没想到我计算出来使用220PF的话，对20KHz有-1.5dB的衰减，所以，心里总是过意不去，我可是使用的带式高音，高频达到40KHz，如此岂不是浪费喇叭！ 今天上午突然想起，既然耳朵听起来舒服，那用220PF就有一定的道理，绝对不是空穴来风！于是，搬出仪器来！测试！ 结果，实际负载接上喇叭，测量结果不但没有衰减，反而比1KHz有所加强，并且从10K就开始加强，加强达到2.4dB左右!  后来联想到功放阻尼系数和喇叭的阻抗特性！明白啦！ 看来耕田佬使用480PF也很有道理！ (责任编辑：admin) |
