入门的6n2+6P3P电子管单端胆机制

时间:2012-08-30 10:26来源:未知 作者:admin 点击:
我的第一台胆机,现在看起来很简陋,但当时很有成就感,从机壳到输出牛,焊接都是我一个人完成的.制作完成之后,几乎没有听多少时间,就被小妹拿到闺房作为私人用品了,直到不久前小妹出嫁后,才回到我的身边,这段时间天天陪伴我左右,感觉还不错,今天写出来大家参考

入门的6n2+6P3P电子管单端胆机制


我的第一台胆机,现在看起来很简陋,但当时很有成就感,从机壳到输出牛,焊接都是我一个人完成的.制作完成之后,几乎没有听多少时间,就被小妹拿到闺房作为私人用品了,直到不久前小妹出嫁后,才回到我的身边,这段时间天天陪伴我左右,感觉还不错,今天写出来大家参考一下.
电路图还没有画出,明天画好在上传吧,因为的确太简陋了,也没计划怡笑大方,什么都没准备,只是现在网站需要更新新内容,就想还是写出凑数吧.

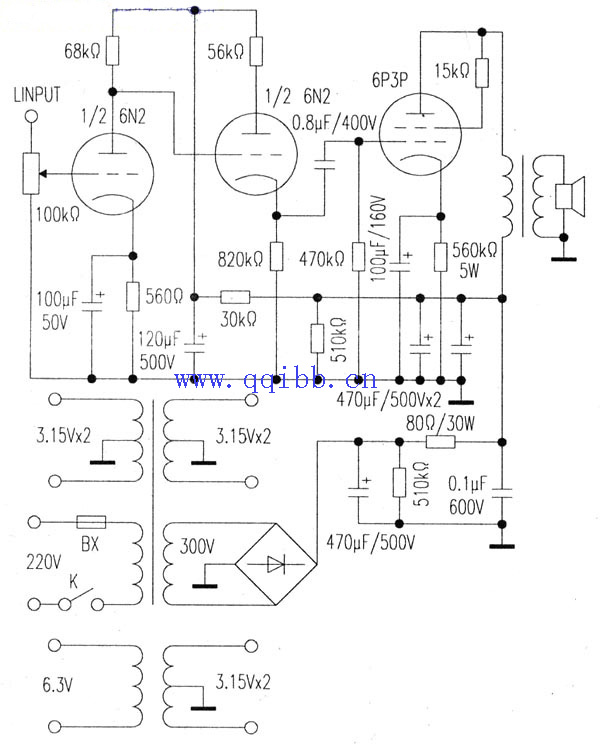

电路使用6n2并联共阴极放大经电容耦合推动末级6p3p,为得到较大的输出功率,使用了标准的五极管接法.

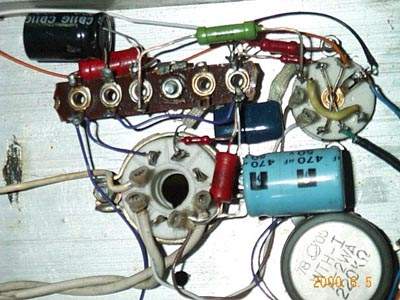

电路非常简单,可以说能够省下的元件都省下了.RP是音量电位器,国产的基本不过关,用段时间后噪音非常大,应该买一个好的产品,优选日本的蓝色ALPS,因为我是按照双单声道制作的,不需要双连,使用了70年代产的使用环氧树脂密封的国产电位器,使用起来效果很好,三年来几乎每天都使用,一点磨损噪音都没有.RP还有一个作用就是作为胆管的栅漏电阻,为输入级产生的栅流提供一个接地回路 R1,R2分别是6N2的屏极负载电阻和阴极电阻,直接决定胆管的工作状态,参数尽量不要修改,但可以有稍许改变,如R2可以在510-1K之间改变.C1为耦合电容,本机信号通道唯一的一个电容,使用不同的产品可以调整音色,但因为以前手中没有所谓的补品,本机只是使用了国产普通聚丙烯电容,现在身边到是补品不少,但也懒的换了,能听就行了.



另外要注意的零件就是R4了,6P3P的阴极偏压电阻,为6P3P提供一个适宜的工作点,工作时流经的电流较大,大约有1瓦左右的功耗,发热严重,表面温度很高,选用零件注意功率余量,我使用一只三瓦的大红炮,三年下来也烧的有些发黑.建议至少五瓦以上.C2为阴极电阻旁路电容,提供工作时的交流信号通道,使交流信号不流经R4,不会在上面产生电压降,相对稳定了胆管的工作点.
电源是晶体管整流,RC派型滤波电路,二极管使用一毛钱一只的1N4007就可,电容使用的是彩电开关电源上使用的100uF/400V电解,质量很好,但现在制作选择要小心,市场上充斥伪劣产品,选用国营大厂产品为好.有些拆机的进口二手电解如果好好挑选的话,也很好.但有些漏电太大或基本已经击穿了,一定好好挑选,R1一定要有,关机瞬间,灯丝已经断电,阴极逐步冷却不发射电子,而屏极由于电容存储的能量仍然有高压,强制吸收阴极的电子,长此下去容易引起所谓"阴极中毒"的故障,R1的作用就是提供断电后电容能量的泄放负载,迅速放掉电容中的能量,功率也要大一点.
电源牛使用红灯七管收音机上的电源牛,由上海无线电27厂生产,工艺非常好,也是我焊机是最爱用的产品.目前市场上很多,大家可以搜集储备一些,焊制前级时更好.此牛用在本机上功率余量小一点,工作时间长一点的话,发热较多,不过并不影响使用.找不到别的牛.只有如此了.


入门的6n2+6P3P电子管单端胆机制


入门的6n2+6P3P电子管单端胆机制


入门的6n2+6P3P电子管单端胆机制

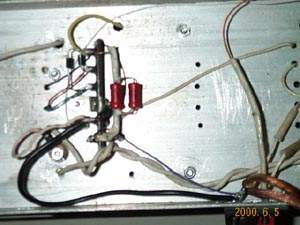

所有胆管一律交流灯丝供电,交流供电虽然容易引入交流声,但由于本机使用胆管都是旁热式,只要注意接地点的选择,注意焊接走线工艺,噪音不是问题,基本上听不见,我的这台就是这样,当时感到很吃惊,自己都没有想到单端胆机交流声会这么少,从此坚定了我焊制胆机全部使用交流供电的决心.

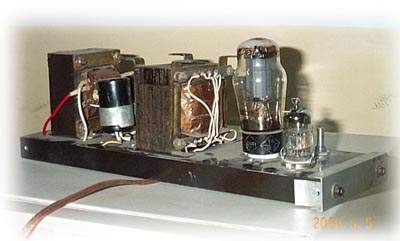

机壳很简陋,使用了铝合金门窗的型材,一块型材从中间据开一分为二,恰好两个机壳.只是略显单薄.做前级是好选择.
输出牛也是自己绕制的,完成后使用电桥测量了一下,有十几亨,作为小功率输出牛已经不错了.铁心使用控制变压器的片子,大约舌宽26毫米.质量有好有坏,大部分是冷轧的,一块插在一起叠厚约35毫米,使用所谓的分层绕法,初级次级各分了两层.具体圈数现在也记不清了,记在一个本子上,等找到后在告诉大家.

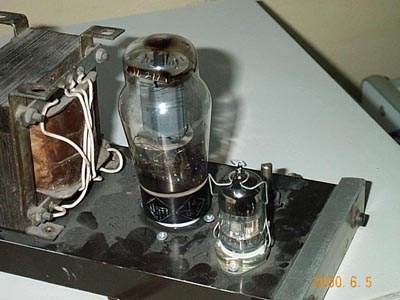

胆管6N2只使用过两种,北京和曙光的,其中曙光是我第一次见到的曙光小九脚管,以前一直以为曙光不出九脚管.听不出两者差别,可能是耳朵不行或者器材不够档次.6P3P加上最近从飞达买的俄罗斯6P3P一共试过四种:南京葫芦型,曙光直棒型,曙光葫芦型.俄罗斯的因为刚到手,没有比较,另外三种中,曙光直棒型是"T"级品,买的时候价格最高,但声音感觉最次,主要是中频有些硬,没用电子管的那种软绵绵的味道,不耐听,听多了容易累,很少能够投入到音乐中去,缺乏感染力,想一想当初突然发现特级品的直棒型6P3P,欣喜若狂一下买了16支,真是难受.南京葫芦型最好,我的这几支是58年产品,打的还是前苏联的型号,各方面的表现比较平均.也是三年来一直使用的管子,估计已经使用了几千小时,经常休息日一放几个小时不停,大家可以看到管壳都已经发黑了,但仍然工作良好,接上电源就能快乐的歌唱,胆管的寿命如果正常使用的话,的确很长.
