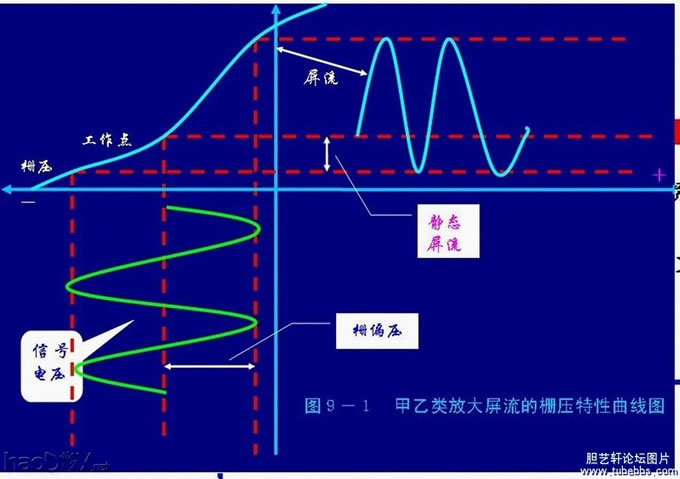

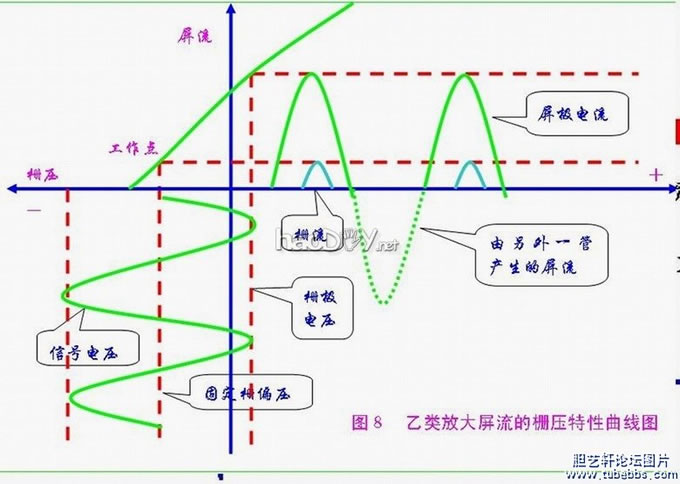

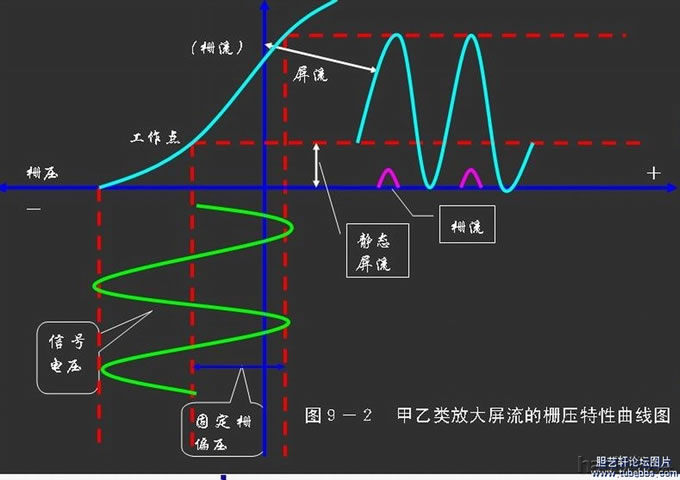

乙类放大的屏流――栅压特征曲线如图8所示。图中只是表白单管的环境，它的输出波形仅有输入波形的一半，另一半则有另一管来供应，如图中的虚线所示。   图8.JPG (207.76 KB)2009-2-24 23:18 ３.甲乙类放大器 上面谈过，甲类放大级的输出波形和输入波形极其相似，而乙类放大管的输出波形仅有输入波形的一半（半周），而下面所讲的甲乙类放大级单管的输出波形既不是全波，也不是半波，而是介乎两者之间的波形，如图9－1、2所示。以是成为这样的波形，是由于它的栅极所给的负电压是在屏流――栅压特征曲线下部的弯曲部门。  图9－1.JPG (197.61 KB)2009-2-24 23:18 甲乙类放大级的特征都介于甲类和乙类之间，也就是说它的屏服从比乙类小一些，但比甲类高；它的失真度比甲类大些而比乙类则要低些。因为它的单管输出波形的半周失真极大，以是必需行使两管接成推挽电路，这样才气正常事变。 甲乙类放大又可分为甲乙１类和甲乙２类两种。这两种放大情势的首要区别在于所给的负栅压。假如所加的信号电压峰值不高出栅偏压时，使栅极不发生电流的就是甲乙１类，如图9－1；假若有信号输入时，使栅极在某一短时刻内会发生栅电流的，即它的输入信号峰值大于它的栅偏压时，就是甲乙２类，如图9－2。  图9－2.JPG (199.97 KB)2009-2-24 23:18 甲乙１类放大，近于甲类放大，因不发生栅流，以是不必要电流敦促级，因此可回收高阻抗输入，用电阻电容耦合即可，可回收电压放大级来敦促。因均匀屏流变换不大，故可用自给栅偏压。 甲乙２类则当输入信号电压到达必然强度时，栅极上即有电畅通过，发生栅流，因而它就必要电流敦促，也就必要低阻输入，而且均匀屏流变换也较量大，以是对乙电源的要求高，由于栅极上有电畅通过，负压电源必需保持较高的不变度。在这种环境下，较量抱负的做法是由一套单独的高不变度电源来供应。一样平常的放大器限于本钱和体积，都取自前面各放大级的乙电源的负极回路中（一样平常甲乙２类和乙类输出的放大器的高压整流部门的前级和输出级都是分隔的）。这是因为前面各级都是甲类放大，均匀屏流没有变革，以是它的电压颠簸较小，相比拟力不变。但假如是高等放大器，则必需单独用一套稳压电源。 至于甲乙１类若行使的管子较大，而输出功率较小的，它的均匀屏流变革也不大，可以与前级共用一套电源。但若计划时要求它的输出电流较大，如靠近于甲乙２类时，它的均匀屏流变革较大，这时，电源不只必需前后级分隔，负栅压电源压也必需自成一体，用稳压最好。 值得一提的是，无论稳压与否，在放大器电源体系中，除变压器、整流器质量外，所用的电容应该是薄膜电容最好，高质量的电解电容其次，而电容的布局也很有影响，卷绕层多的，其感抗、频率特征都不如卷绕层少的，用小容量薄膜电容并联成足够用容量的电容比用单只的好得多。电容震动对电源的影响也不容忽视，油浸电容除进步耐压和温度系数外，可以或许减缓外界震动而带来的震动。其它，电容器应该阔别变压器，由于变压器磁力线穿过卷绕的极板时，将发生必然的感生电动势，也会影响到电源的质量。 竣事语 通过以上电路道理说明，我们不可贵出这样的结论：没有一套能量充沛、回响敏捷、滑腻不变的高质量电源做后援，用再好的电路，再优秀的极品元器件，也绝对出不了好的声音，乃至事变不不变，机能大打折扣。因此，一台高质量的音频放大器起首得益于一套高质量的电源，高质量电源是电子管放大器机能施展的基石，是通向HI-END地步的基础。 电源的不变与稳压不是一个观念，假如电压本来就不变了，就没有须要添枝加叶地回收稳压电路来实现稳压；假如可以或许满意根基要求，又是回收甲类放大电旅程式，也没有须要去稳压，尽量甲类放大器也会发生必然水平的屏流升沉，但幅度较量小。 至于用不消稳压，不能简朴的一概而论，必然要分清所要回收的放大器电旅程式，综合思量市电情形和小我私人对放大器机能要求的条理，以及本钱身分等。假如是回收乙类、甲乙类放大电旅程式，那么都应该回收稳压。要求极高的，甲类也应该回收稳压。 (责任编辑：admin) |
