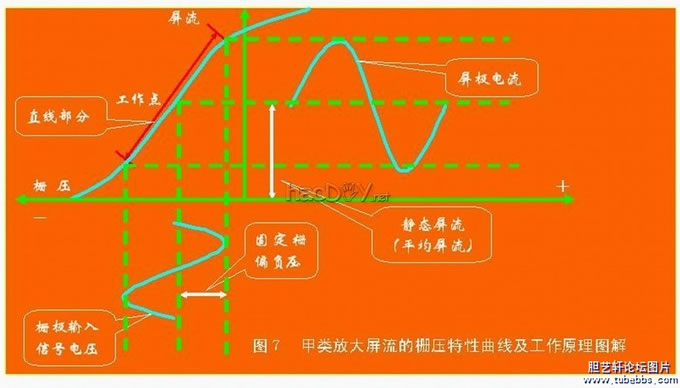

甲类放大器的弱点在于：输入电压不能太大，不然轻易产生栅流，直接效果是将引起较大的失真。许多伴侣制作的单端甲类放大器，单方面进步电压放大级增益，或再接前极，造成放大级的输入电压高出或处于负栅压的临界状态，发生了栅流，使声音欠好听，题目就在于此。另一弱点是静态时的屏流较大，同时输入的信号电压不能高出所给的负栅压，以是屏流变换范畴与其余类放大对较量小，故服从不高。 由于甲类放大的均匀屏流稳固换（由于它屏流的峰值与最低值对静止屏流来是或是对称的），以是它的负压一样平常都回收自给负压的要领。在阴极与地之间接一恰当的电阻，同时在电阻的两头并联一只大容量的电容器，这个电阻叫做阴极电阻。当屏流流过阴极电阻的时辰，发生电压降，接阴极度为正，接地端为负，以是阴极较栅极就为正，也就是嗣魅栅极得到了一根基上牢靠的负电压。跨接阴极电阻两头的电容器叫做阴极旁路电容器，它可以使负压更不变，并能使屏流中的交换因素旁路掉而不致发生电流负反馈。 甲类放大的屏流――栅压特征曲线如图7。
写到这里，各人应该不难领略到负栅压不变的重要性了。在这里，自给负栅压来自于阴极电阻的压降，屏流的变革将带来负栅压的变革，一样平常环境下，加在屏极的电压颠簸很小，假如受市电的影响升沉大，那么事变点将偏离计划的中点值，不不变和失真也就不行停止了。不外这样的环境较少产生。 ２．乙类放大器 乙类放大器和甲类放大器首要的差异点在于所给的栅极负压值差异，也就是事变点位置差异。乙类放大级的栅极负压牢靠在近似于屏流静态点，以是它的静态屏流很小。 有的乙类放大管固然是零负压，但因为它的结构相关，它的静态屏流照旧很小，并且它的栅压――屏流特征曲线直线部门的中心就在零栅压上，如８０５等特制的乙类放大管，当有讯号电压输入时，在栅极为正半周时有屏流流过，在负半周时，则险些没有屏流，以是它的输出波形只有半周，如图8所示的上半部门实线。以是他不能单督事变，不然失真极大，乃至基础不能事变，必需行使两管接成推挽式电路，使两管轮番在信号的正负半周事势情，然后再在输出变压器中合起来，获得完备的信号全波，得到全波输出。 乙类放大器因为它的静态屏流小，且输入讯号高，以是它的屏服从要比甲类高许多，也就是说，同样是推挽电路，而且所耗损的电源也是同样的话，乙类放大的输出功率要比甲类大得许多。可是乙类放大的失真度却比甲类高一些。 因为栅极上的讯号电压峰值大于牢靠栅偏压，造成栅极偶然为正性，以是栅极上有电畅通过，简称“栅流”，这就是为什么乙类放大器输入每每要用变压器耦合，且要耗损必然的电源功率的缘故起因。为了减小输入变压器次级的直接电阻和上一级电子管内阻反应到次级的电阻，以是这个输入变压器都用１：１的，乃至是降压式的。 各人留意了，由于乙类放大器的屏流变革得很大，以是，对乙电电源的要求很高，内阻必需很小，电压必需不变，不然因为屏流的变换，将很轻易引起电压的不不变。也就是说，当输入信号强时，屏流明显上升，于是屏压则明显降落，功效就发生了失真，而且也低落了输出功率。 其它，乙类放大器的栅极负电压供应很是重要。由于乙类放大器均匀屏流的变革很大，以是不能用自给丙电的要领。乙类放大器的栅极在有讯号输入时有电畅通过，以是，必必要有一套内阻很小的整流电源来供应，这样才气得到不变的负电压。这种电压的供应要领叫做牢靠丙电压。假如这个负压不不变，也将发生失真。 有鉴于此，乙类放大器的乙电源、负栅压必需保持不变，这是放大器事变不变和不发生失真的条件前提，忽视不得。这就必要一个内阻小的电源体系，包罗变压器内阻及容量、电感内阻、整流管的内阻等等。其它，因为市电的不不变，又由于放大器用的是升压变压器，纵然行使了内阻小的电源体系，较小输入电压的变革，势必引起输出电压较大幅度的颠簸。在这种环境下，用稳压电源是抱负的选择，可以或许在相等范畴内保持电压的不变。 在乙类放大器中，一样平常多回收三极管，多极管如集流四极管或强力五极管，也可以接成三极管来作乙类放大行使，如图4所示。 (责任编辑：admin) |
